লো-ভোল্টেজ সুইচগিয়ারবৈদ্যুতিক শক্তি বিতরণ সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান। এটি কম ভোল্টেজে, সাধারণত 1,000 ভোল্টের নিচে পরিচালিত বৈদ্যুতিক সরঞ্জাম এবং সার্কিটগুলির সুরক্ষা, নিয়ন্ত্রণ এবং বিচ্ছিন্নতার জন্য দায়ী। শিল্প, বাণিজ্যিক এবং আবাসিক বৈদ্যুতিক সিস্টেমে নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য লো-ভোল্টেজ সুইচগিয়ারের উপাদানগুলি বোঝা অত্যন্ত গুরুত্বপূর্ণ। এই ব্লগটি লো-ভোল্টেজ সুইচগিয়ার তৈরির মূল উপাদানগুলি এবং দক্ষ শক্তি বিতরণ এবং সুরক্ষা বজায় রাখতে তাদের ভূমিকাগুলি অন্বেষণ করবে।
সার্কিট ব্রেকার হল লো-ভোল্টেজ সুইচগিয়ারের অন্যতম গুরুত্বপূর্ণ উপাদান। তাদের প্রাথমিক কাজ হল বৈদ্যুতিক প্রবাহকে বাধা দেওয়া যখন একটি ওভারলোড, শর্ট সার্কিট বা ত্রুটি সনাক্ত করা হয়, যার ফলে সম্ভাব্য ক্ষতি বা ক্ষতি থেকে সরঞ্জাম এবং কর্মীদের রক্ষা করা হয়।
লো-ভোল্টেজ সুইচগিয়ারে সার্কিট ব্রেকারের ধরন:
- মোল্ডেড কেস সার্কিট ব্রেকার (MCCB): এগুলি সাধারণত 2,500 amps পর্যন্ত বৃহত্তর বর্তমান রেটিংগুলিকে বাধা দেওয়ার জন্য ব্যবহৃত হয়। MCCBগুলি শিল্প সেটিংগুলিতে সাধারণ যেখানে উচ্চ শক্তির চাহিদা বিদ্যমান।
- মিনিয়েচার সার্কিট ব্রেকার (MCB): এগুলি নিম্ন বর্তমান রেটিংগুলির জন্য ডিজাইন করা হয়েছে, সাধারণত 100 amps পর্যন্ত, এবং সাধারণত আবাসিক এবং ছোট বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে পাওয়া যায়।
- এয়ার সার্কিট ব্রেকার (ACB): এগুলি উচ্চ বর্তমান অ্যাপ্লিকেশনে ব্যবহৃত হয় (6,300 amps পর্যন্ত) এবং প্রায়শই বড় শিল্প পরিবেশে পাওয়া যায়। এসিবিগুলি ওভারলোড এবং শর্ট সার্কিটের বিরুদ্ধে সুরক্ষা প্রদান করে এবং তারা এমসিসিবি এবং এমসিবিগুলির তুলনায় আরও জটিল ট্রিপ ফাংশন অফার করে।
বাসবার হল শক্ত কন্ডাক্টর, সাধারণত তামা বা অ্যালুমিনিয়াম দিয়ে তৈরি, যা সুইচগিয়ারের মধ্যে বৈদ্যুতিক শক্তি বিতরণ করে। তারা সুইচগিয়ারের অভ্যন্তরীণ শক্তি কাঠামোর একটি গুরুত্বপূর্ণ অংশ গঠন করে, ব্রেকার, কন্টাক্টর এবং ট্রান্সফরমারের মতো বিভিন্ন উপাদানের মধ্যে বিদ্যুৎ প্রবাহিত হতে দেয়।
বাসবারগুলির মূল বৈশিষ্ট্য:
- উচ্চ কারেন্ট ক্যাপাসিটি: বাসবারগুলিকে দক্ষতার সাথে প্রচুর পরিমাণে কারেন্ট বহন করার জন্য ডিজাইন করা হয়েছে।
- মডুলার ডিজাইন: আধুনিক লো-ভোল্টেজ সুইচগিয়ার প্রায়ই মডুলার বাসবার সিস্টেম ব্যবহার করে, যা নমনীয় এবং স্কেলেবল ইনস্টলেশনের জন্য অনুমতি দেয়।
- নিরোধক এবং সুরক্ষা: নকশার উপর নির্ভর করে, বাসবারগুলি খালি বা উত্তাপযুক্ত হতে পারে এবং দুর্ঘটনাজনিত সংস্পর্শ রোধ করতে এবং বৈদ্যুতিক ত্রুটির ঝুঁকি কমাতে প্রতিরক্ষামূলক ঘেরে রাখা হয়।

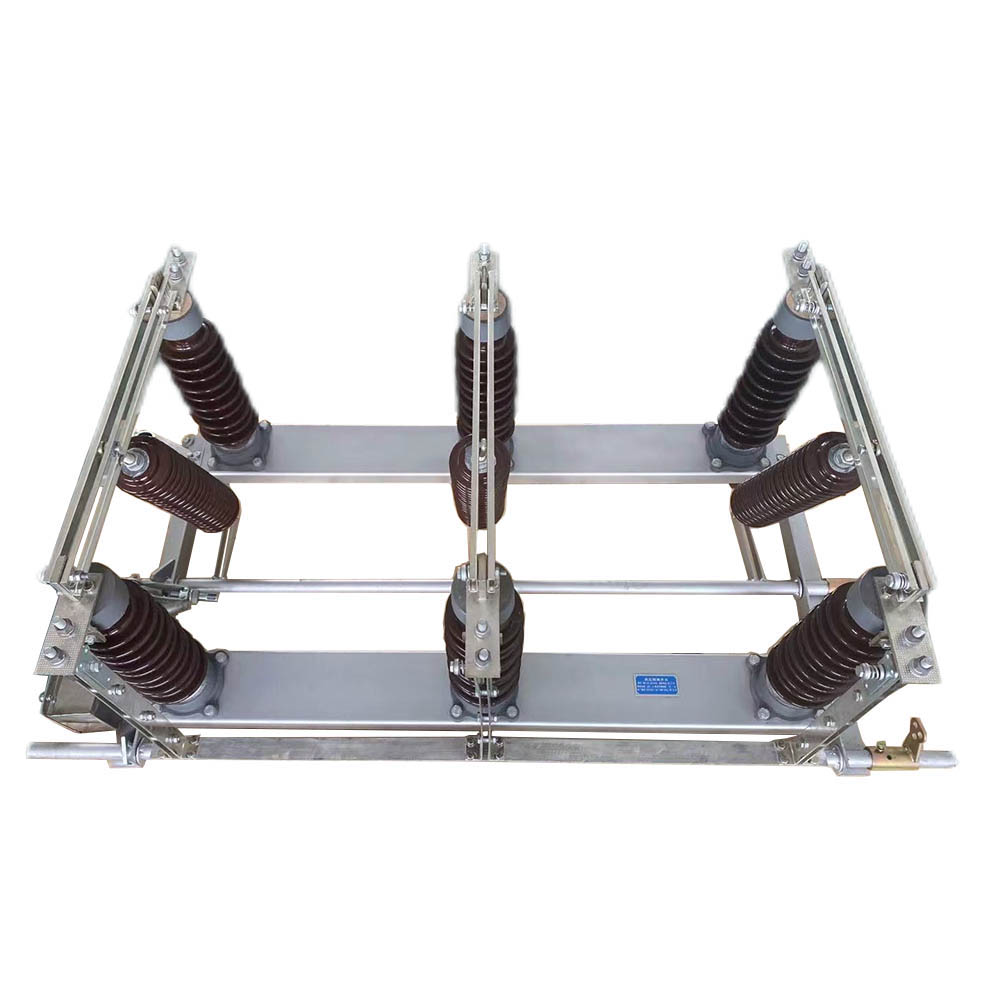

সংযোগ বিচ্ছিন্ন সুইচগুলি, যা আইসোলেটর নামেও পরিচিত, রক্ষণাবেক্ষণের জন্য বা জরুরী পরিস্থিতিতে বৈদ্যুতিক সিস্টেমের অংশগুলিকে সম্পূর্ণরূপে ডি-এনার্জাইজ করতে ব্যবহৃত হয়। এই সুইচগুলি অপারেটরদের নিরাপদে বৈদ্যুতিক সার্কিট এবং সরঞ্জামগুলিকে বিচ্ছিন্ন করার অনুমতি দেয়, মেরামত বা পরিদর্শন কাজের সময় দুর্ঘটনাজনিত শক্তি রোধ করে।
সংযোগ বিচ্ছিন্ন সুইচের প্রকার:
- ফিউজড ডিসকানেক্ট সুইচ: এগুলি একটি ইউনিটে একটি সুইচ এবং একটি ফিউজকে একত্রিত করে। ফিউজ ওভারকারেন্ট সুরক্ষা প্রদান করে, যখন সুইচ সার্কিটকে বিচ্ছিন্ন করার অনুমতি দেয়।
- নন-ফিউজড ডিসকানেক্ট সুইচগুলি: এগুলি সার্কিটগুলিতে ব্যবহৃত হয় যেখানে অন্য ডিভাইস (যেমন সার্কিট ব্রেকার) দ্বারা ওভারকারেন্ট সুরক্ষা প্রদান করা হয়। সুইচ শুধুমাত্র সার্কিট বিচ্ছিন্ন করার জন্য কাজ করে।
প্রতিরক্ষামূলক রিলেগুলি এমন ডিভাইস যা বৈদ্যুতিক পরামিতিগুলি যেমন বর্তমান, ভোল্টেজ এবং ফ্রিকোয়েন্সিগুলিকে অস্বাভাবিক অপারেটিং অবস্থা সনাক্ত করতে নিরীক্ষণ করে। যখন একটি ওভারকারেন্ট, আন্ডার-ভোল্টেজ বা গ্রাউন্ড ফল্টের মতো একটি সমস্যা সনাক্ত করা হয়, তখন রিলে সার্কিটের ত্রুটিপূর্ণ অংশটিকে আলাদা করতে সার্কিট ব্রেকারকে ট্রিগার করে।
প্রতিরক্ষামূলক রিলেগুলির সাধারণ প্রকারগুলি:
- ওভারকারেন্ট রিলে: এগুলি অত্যধিক কারেন্ট প্রবাহ সনাক্ত করে যা সম্ভাব্যভাবে সরঞ্জামের ক্ষতি করতে পারে।
- ডিফারেনশিয়াল রিলে: এগুলি একটি সুরক্ষিত অঞ্চলে প্রবেশ করা এবং ছেড়ে যাওয়া বর্তমানের তুলনা করে এবং যদি কোনও অসঙ্গতি সনাক্ত করা হয়, যা একটি ত্রুটি নির্দেশ করতে পারে।
- গ্রাউন্ড ফল্ট রিলে: এগুলি স্থল ত্রুটি সনাক্ত করার জন্য ডিজাইন করা হয়েছে, যা সরঞ্জামগুলির গুরুতর ক্ষতি করতে পারে এবং নিরাপত্তার ঝুঁকি তৈরি করতে পারে।
কারেন্ট ট্রান্সফরমার (CTs) এবং ভোল্টেজ ট্রান্সফরমার (VTs) উচ্চ স্রোত এবং ভোল্টেজকে নিম্ন স্তরে নামানোর জন্য ব্যবহৃত হয়, যা নিয়ন্ত্রণ ব্যবস্থা এবং প্রতিরক্ষামূলক ডিভাইসগুলির দ্বারা নিরাপদে নিরীক্ষণ এবং পরিমাপ করা যেতে পারে।
লো-ভোল্টেজ সুইচগিয়ারে সিটি এবং ভিটি-এর কাজ:
- কারেন্ট ট্রান্সফরমার (CTs): CTগুলি উচ্চ স্রোতকে একটি নিম্ন, প্রমিত স্তরে হ্রাস করে যা মিটারিং ডিভাইস দ্বারা নিরাপদে পড়া যায়। তারা সঠিক বর্তমান পরিমাপ প্রদান করে প্রতিরক্ষামূলক রিলে পরিচালনার ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
- ভোল্টেজ ট্রান্সফরমার (VTs): VTs পরিমাপ এবং পর্যবেক্ষণের জন্য নিরাপদ মাত্রায় উচ্চ ভোল্টেজ কমিয়ে দেয়। সুইচগিয়ার কন্ট্রোল সিস্টেমগুলি সঠিক ভোল্টেজ রিডিং পায় তা নিশ্চিত করার জন্য এগুলি বিশেষভাবে গুরুত্বপূর্ণ৷
কন্ট্রোল ডিভাইস যেমন সুইচ, পুশবাটন এবং রোটারি হ্যান্ডেলগুলি অপারেটরদের ম্যানুয়ালি সুইচগিয়ারের কাজ নিয়ন্ত্রণ করতে দেয়, যেমন সার্কিট ব্রেকার খোলা এবং বন্ধ করা। সিগন্যালিং ডিভাইস যেমন ইন্ডিকেটর লাইট, অ্যালার্ম এবং মিটার সিস্টেমের অপারেশনাল স্ট্যাটাস সম্পর্কে রিয়েল-টাইম ফিডব্যাক প্রদান করে।
নিয়ন্ত্রণ এবং সংকেত ডিভাইসের মূল প্রকার:
- ম্যানুয়াল সুইচ: সার্কিট ব্রেকার বা সংযোগ বিচ্ছিন্ন করার ম্যানুয়াল অপারেশনের জন্য ব্যবহৃত হয়।
- নির্দেশক আলো: ব্রেকার, সুইচ এবং প্রতিরক্ষামূলক রিলেগুলির অবস্থার উপর চাক্ষুষ প্রতিক্রিয়া প্রদান করুন।
- মিটার: কারেন্ট, ভোল্টেজ এবং পাওয়ার ফ্যাক্টরের মতো বৈদ্যুতিক পরামিতি পরিমাপ করতে ব্যবহৃত হয়, যা অপারেটরদের নিশ্চিত করতে সহায়তা করে যে সিস্টেমটি নিরাপদ সীমার মধ্যে কাজ করছে।
লো-ভোল্টেজ সুইচগিয়ারের শারীরিক গঠন প্রতিরক্ষামূলক ঘেরে রাখা হয়। এগুলি সাধারণত ধাতু থেকে তৈরি এবং পরিবেশগত বিপদ যেমন ধুলো, আর্দ্রতা এবং দুর্ঘটনাজনিত যোগাযোগ থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়।
ঘেরের ধরন:
- অন্দর ঘের: এগুলি বিল্ডিংয়ের ভিতরে বা পরিবেশে যেখানে তারা বাহ্যিক আবহাওয়ার অবস্থা থেকে সুরক্ষিত থাকে সেখানে ইনস্টল করা সুইচগিয়ারের জন্য ডিজাইন করা হয়েছে।
- আউটডোর ঘের: আউটডোর সুইচগিয়ার আবহাওয়ারোধী ঘেরে রাখা হয় যা বিভিন্ন পরিবেশগত কারণ যেমন বৃষ্টি, বাতাস এবং চরম তাপমাত্রা সহ্য করতে পারে।
আর্ক ফ্ল্যাশ সুরক্ষা ব্যবস্থা আধুনিক লো-ভোল্টেজ সুইচগিয়ারে আর্ক ফল্ট প্রতিরোধে ক্রমশ গুরুত্বপূর্ণ হয়ে উঠছে। আর্ক ফল্ট হল বিপজ্জনক বৈদ্যুতিক নিঃসরণ যা দুটি কন্ডাক্টরের মধ্যে বিদ্যুত লাফানোর সময় ঘটে। আর্ক ফ্ল্যাশ সুরক্ষা ডিভাইসগুলি আর্ক ফল্টের ঘটনা সনাক্ত করে এবং ক্ষতি এবং আঘাতের ঝুঁকি কমাতে দ্রুত সার্কিট ট্রিপ করে।
আর্ক ফ্ল্যাশ সুরক্ষা সিস্টেমের উপাদান:
- আর্ক সেন্সর: এগুলি একটি আর্ক ফ্ল্যাশ দ্বারা নির্গত তীব্র আলো সনাক্ত করে।
- ফাস্ট-অ্যাক্টিং ব্রেকার: আর্ক ফ্ল্যাশ ইভেন্টের আরও বৃদ্ধি রোধ করতে এগুলি দ্রুত বিদ্যুৎ সংযোগ বিচ্ছিন্ন করে।
- মনিটরিং সিস্টেম: রিয়েল-টাইম মনিটরিং সিস্টেম সম্ভাব্য আর্ক ফ্ল্যাশ অবস্থার অপারেটরদের সতর্ক করার জন্য প্রতিক্রিয়া এবং অ্যালার্ম প্রদান করে।
সমস্ত বৈদ্যুতিক সিস্টেমে গ্রাউন্ডিং একটি মৌলিক নিরাপত্তা বৈশিষ্ট্য, এবং কম-ভোল্টেজ সুইচগিয়ারও এর ব্যতিক্রম নয়। সঠিক গ্রাউন্ডিং নিশ্চিত করে যে কোনও বিপথগামী বৈদ্যুতিক প্রবাহ নিরাপদে পৃথিবীতে পরিচালিত হয়, শক বা সরঞ্জামের ক্ষতির ঝুঁকি হ্রাস করে।
সুইচগিয়ারে গ্রাউন্ডিংয়ের মূল উপাদান:
- গ্রাউন্ড বাসবার: এগুলি সমগ্র সুইচগিয়ার সিস্টেমের জন্য একটি সাধারণ গ্রাউন্ডিং পয়েন্ট প্রদান করে।
- গ্রাউন্ড ফল্ট রিলেস: যেমন আগে উল্লেখ করা হয়েছে, এগুলি মাটিতে প্রবাহিত কোনো অনিচ্ছাকৃত স্রোত সনাক্ত করে এবং ত্রুটিযুক্ত সার্কিটকে বিচ্ছিন্ন করার জন্য প্রতিরক্ষামূলক ডিভাইসগুলিকে ট্রিগার করে।
লো-ভোল্টেজের সুইচগিয়ার যে কোনো বৈদ্যুতিক বিতরণ ব্যবস্থার একটি অপরিহার্য অংশ, যা বিভিন্ন ধরনের বৈদ্যুতিক লোডের জন্য সুরক্ষা, নিয়ন্ত্রণ এবং পর্যবেক্ষণ প্রদান করে। এর উপাদানগুলি, সার্কিট ব্রেকার থেকে প্রতিরক্ষামূলক রিলে পর্যন্ত, নিরাপদ এবং নির্ভরযোগ্য বিদ্যুৎ বিতরণ নিশ্চিত করতে একসাথে কাজ করে। এই উপাদানগুলি এবং তাদের কার্যাবলী বোঝা নিম্ন-ভোল্টেজ বৈদ্যুতিক সিস্টেমগুলি বজায় রাখা এবং সমস্যা সমাধানের চাবিকাঠি, বিভিন্ন অ্যাপ্লিকেশনগুলিতে দক্ষতা, সুরক্ষা এবং দীর্ঘায়ু নিশ্চিত করা। শিল্প কারখানা, বাণিজ্যিক ভবন বা আবাসিক কমপ্লেক্সে ব্যবহার করা হোক না কেন, কম ভোল্টেজের সুইচগিয়ার আধুনিক বৈদ্যুতিক অবকাঠামোতে গুরুত্বপূর্ণ ভূমিকা পালন করে।
