বিচ্ছিন্নতা সুইচ

সাধারণ ভূমিকা জিডাব্লু 1 সিরিজের আউটডোর উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি যৌগিক কাঠামোর উচ্চ ভোল্টেজ স্যুইচ সরঞ্জাম, বহিরঙ্গন 12 কেভি 、 24 কেভি 、 40.5KV এর জন্য উপযুক্ত। খোলার এবং বন্ধ করতে ভোল্টেজ এবং কোনও লোড সহ লাইন নেট। সিএস □ টাইপ জনশক্তি অপারেট মেশিনারি সহ, শক্তি এবং যৌগিক ফ্ল্যাশ-লকস ইত্যাদি ভুল পরিচালনা করে আর্থ লাইন এড়াতে পারে। অপারেটরটির আর একটি আর্থ লাইন রাখার দরকার নেই। দূষণ-প্রমাণ প্রকারের বিচ্ছিন্ন সুইচটি নোংরা বাহন অঞ্চলে গ্রাহককে সন্তুষ্ট করুন। এটি কাজ করার সময় শেডের দূষণ সমাধান করতে পারে। জিডাব্লু 1 সিরিজের আউটডোর হাই ভোল্টেজ আইসোলেটর স্যুইচটি উচ্চ ভোল্টেজ শক্তি বিতরণ সিস্টেমে নির্ভরযোগ্য এবং টেকসই পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে। 12KV, 24KV, এবং 40.5KV এবং বর্তমান রেটিংগুলিতে 630A থেকে 1250a পর্যন্ত উপলভ্য, এই সুইচগুলি উচ্চ দূষণ এবং তীব্র আবহাওয়া সহ কঠোর পরিবেশগত অবস্থার বিরুদ্ধে লড়াই করার জন্য নির্মিত। আন্তর্জাতিক মান আইইসি 62271-103 এবং ডিএল/টি 486-2010 এর সাথে সম্মতি সহ, তারা সুরক্ষা এবং অপারেশনাল অখণ্ডতা নিশ্চিত করে। জিডব্লিউ 1 আউটডোর এসি উচ্চ ভোল্টেজ বিচ্ছিন্ন স্যুইচ আউটডোর উচ্চ ভোল্টেজ শক্তি বিতরণ সরঞ্জামের লাইনে ইনস্টলেশন জন্য উপযুক্ত, যা লাইনটি কেটে ফেলতে এবং লাইনটি ভোল্টেজ থাকে এবং কোনও লোড থাকে না এমন লাইনটি রূপান্তর করতে ব্যবহৃত হয়। ব্যবহারকারী-বান্ধব ইনস্টলেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল বা বৈদ্যুতিক অপারেশন প্রক্রিয়া দ্বারা সহজতর হয়। জিডাব্লু 1 সিরিজটি উচ্চ উচ্চতা এবং চরম তাপমাত্রা সহ বিভিন্ন পরিবেশের জন্য উপযুক্ত, এটি বহিরঙ্গন সিস্টেমে সুরক্ষিত বৈদ্যুতিক বিচ্ছিন্নতার জন্য একটি আদর্শ পছন্দ করে তোলে।

GW4-12 (40.5) আউটডোর এইচভি সংযোগ বিচ্ছিন্ন স্যুইচ GW4-12 (40.5) আউটডোর এসি উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন স্যুইচ (সংক্ষিপ্ত জন্য সংযোগ বিচ্ছিন্ন স্যুইচ) ভোল্টেজ সহ সার্কিটটি খোলার এবং বন্ধ করতে ব্যবহৃত হয় তবে কোনও লোড 50/0Hz, 12 (40.5) কেভি পাওয়ার সিস্টেম। এটি আইইসি 129-1984 এসি সংযোগ বিচ্ছিন্ন স্যুইচ এবং আর্থিং সুইচ এবং জিবি 1985 এবং অন্যান্য আপেক্ষিক মানগুলির মানগুলির সাথে সম্মতি দেয়।

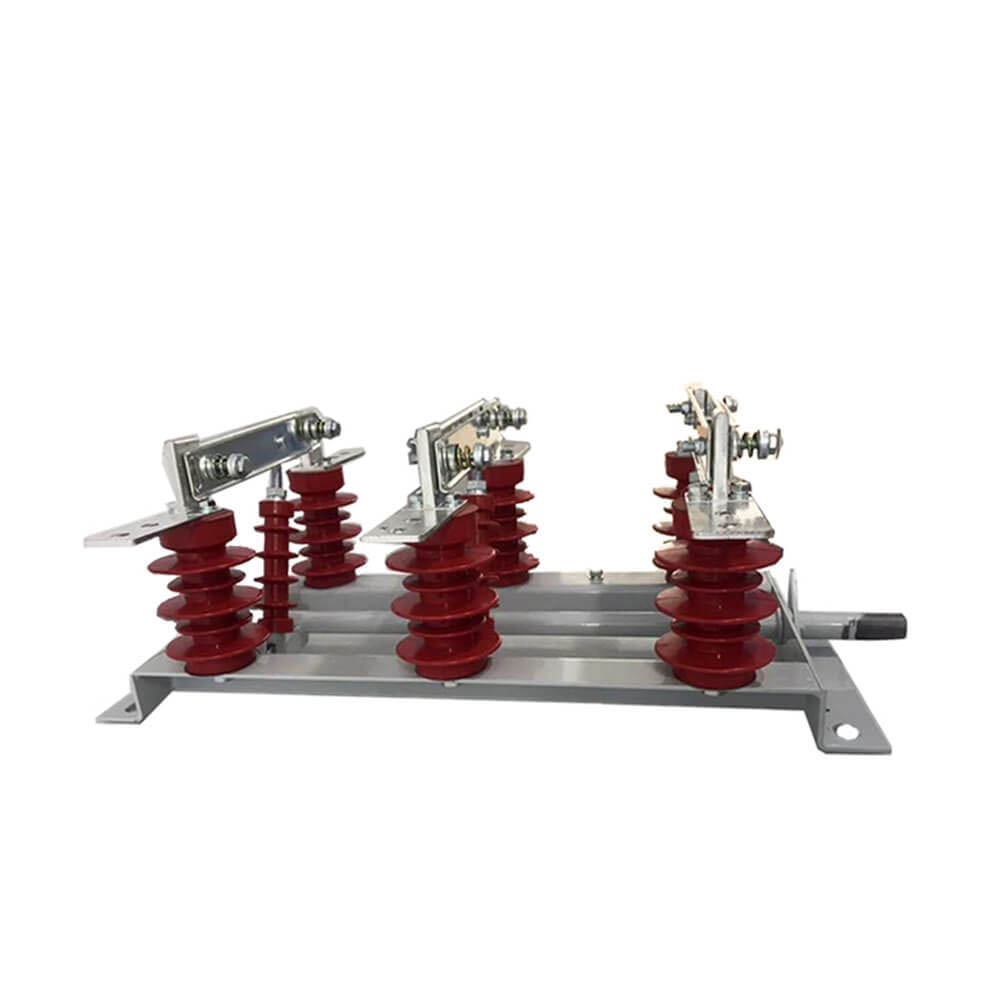

জিএন 19-12 (সি) ইনডোর এইচভি সংযোগ বিচ্ছিন্ন স্যুইচ রেটেড ভোল্টেজ 12 কেভি, এসি 50/60Hz এর পাওয়ার সিস্টেমে প্রযোজ্য। এটি CS6-1 ম্যানুয়াল-অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত এবং কোনও লোডের অধীনে সার্কিটটি ভাঙতে এবং তৈরি করতে ব্যবহৃত হয়। অতিরিক্ত দূষণের ধরণ, উচ্চ-উচ্চতার ধরণ এবং শক্তি নির্দেশক প্রকার রয়েছে। এটি আইইসি 62271-102 অনুসারে তৈরি করা হয়েছে। এই সিরিজের বিচ্ছিন্ন সুইচটি একটি সিএস 6-1 ম্যানুয়াল অপারেটিং মেকানিজম (একটি প্যানেলের সাথে বিচ্ছিন্ন সুইচটির নিজস্ব সংযুক্ত অপারেটিং প্রক্রিয়া রয়েছে) দিয়ে সজ্জিত।   বিচ্ছিন্ন সুইচগুলির এই সিরিজটি একটি তিন-মেরু ধরণ, যা একটি চ্যাসিস, একটি ঘোরানো শ্যাফ্ট, একটি লিভার, একটি চীনামাটির বাসন স্তম্ভ ইনসুলেটর, একটি ছুরি এবং একটি তারের বোর্ড নিয়ে গঠিত। ঘোরানো শ্যাফ্টটি নীচের ফ্রেমে সাজানো হয়, যার উপরে তিন জোড়া লিভার ঝালাই করা হয় এবং লিভারগুলি পুল রড চীনামাটির বাসন অন্তরক এবং ছুরি নেকলেস দিয়ে যায়। ঘোরানো শ্যাফ্টটি বেস ফ্রেমের বাইরে প্রসারিত হয় এবং ঘোরানো শ্যাফটের যে কোনও বিভাগ অপারেটিং প্রক্রিয়াটির সাথে সংযুক্ত হতে পারে।   টাইপ সি প্রাচীরের মাধ্যমে হয়। এর মধ্যে সি 1 এর অর্থ হ'ল ঘূর্ণনটি প্রাচীরের মধ্য দিয়ে পাশে রয়েছে; সি 2 এর অর্থ হ'ল সংযোগ বিচ্ছিন্নতা প্রাচীরের মধ্য দিয়ে রয়েছে; সি 3 এর অর্থ উভয় পক্ষই প্রাচীরের পাশে রয়েছে।

জিএন 19-12 ইনডোর উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন স্যুইচ জিএন 19-12 সিরিজ ইনডোর উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন স্যুইচ উচ্চ ভোল্টেজ স্যুইচ সরঞ্জামগুলির সাথে সম্পর্কিত, রেটেড ভোল্টেজ 12 কেভি, এসি 50Hz এর পাওয়ার সিস্টেমে প্রযোজ্য এবং আইটি সিস্টেমের চেয়ে কম, এটি সিএস 6-1 ম্যানুয়াল অপারেটিং মেকানিজম দিয়ে সজ্জিত এবং ভোল্টেজের অধীনে সার্কিটটি ভাঙতে এবং তৈরি করতে ব্যবহৃত হয়। অতিরিক্ত দূষণ হ্রাস প্রকার, উচ্চ উচ্চতার ধরণ এবং বিদ্যুতায়িত প্রদর্শন রয়েছে। সংযোগ বিচ্ছিন্ন স্যুইচের ভূমিকা হ'ল লোড কারেন্ট ছাড়াই সার্কিট সংযোগ বিচ্ছিন্ন করা। যাতে সরঞ্জামগুলি সার্ভিস করা হবে এবং বিদ্যুৎ সরবরাহের রক্ষণাবেক্ষণ কর্মীদের সুরক্ষা নিশ্চিত করার জন্য একটি স্পষ্ট সংযোগ স্থাপন রয়েছে, বিশেষ বিঘ্নকারী ডিভাইস ছাড়াই বিচ্ছিন্নতা সুইচটি লোড কারেন্ট এবং শর্ট-সার্কিট কারেন্টটি কেটে ফেলতে পারে না, সুতরাং আপনি বিচ্ছিন্নতা স্যুইচটি পরিচালনা করার আগে সার্কিট ব্রেকারে থাকা সার্কিটটি অবশ্যই সার্কিট ব্রেকারে থাকতে হবে।

জিএন 22-12 (সি) (ডি) সিরিজ ইনডোর উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্নকরণ সুইচ 12 কেভি রেটযুক্ত ভোল্টেজ এবং 50Hz এর ফ্রিকোয়েন্সি সহ পাওয়ার সিস্টেমগুলির জন্য ডিজাইন করা হয়েছে। এই ডিভাইসটি মূলত নো-লোড শর্তে পাওয়ার সিস্টেমে সার্কিটগুলি খোলার এবং বন্ধ করার জন্য ব্যবহৃত হয়। উচ্চ বর্তমান প্রতিরোধ ক্ষমতা সহ, এটি উচ্চ সুরক্ষা এবং ঘন ঘন ক্রিয়াকলাপের জন্য অ্যাপ্লিকেশনগুলির জন্য আদর্শ। বিভিন্ন পরিবেশগত চাহিদা মেটাতে ডিভাইসটি কনফিগার করা যেতে পারে। এই পণ্যটি একটি তিন-পর্যায়ের সাধারণ নীচের ছুরি কাঠামোর সাথে একটি উচ্চ-বর্তমান বিচ্ছিন্ন সুইচ। এটি ক্লোজিং এবং যোগাযোগের দ্বি-পদক্ষেপের ক্রিয়া সহ একটি যান্ত্রিক লকিং প্রোটোটাইপ গ্রহণ করে, পরিধান-মুক্ত যোগাযোগ অর্জন, ছোট অপারেটিং শক্তি, উচ্চ যোগাযোগের চাপ এবং ভাল গতিশীল তাপীয় স্থিতিশীলতা অর্জন করে।

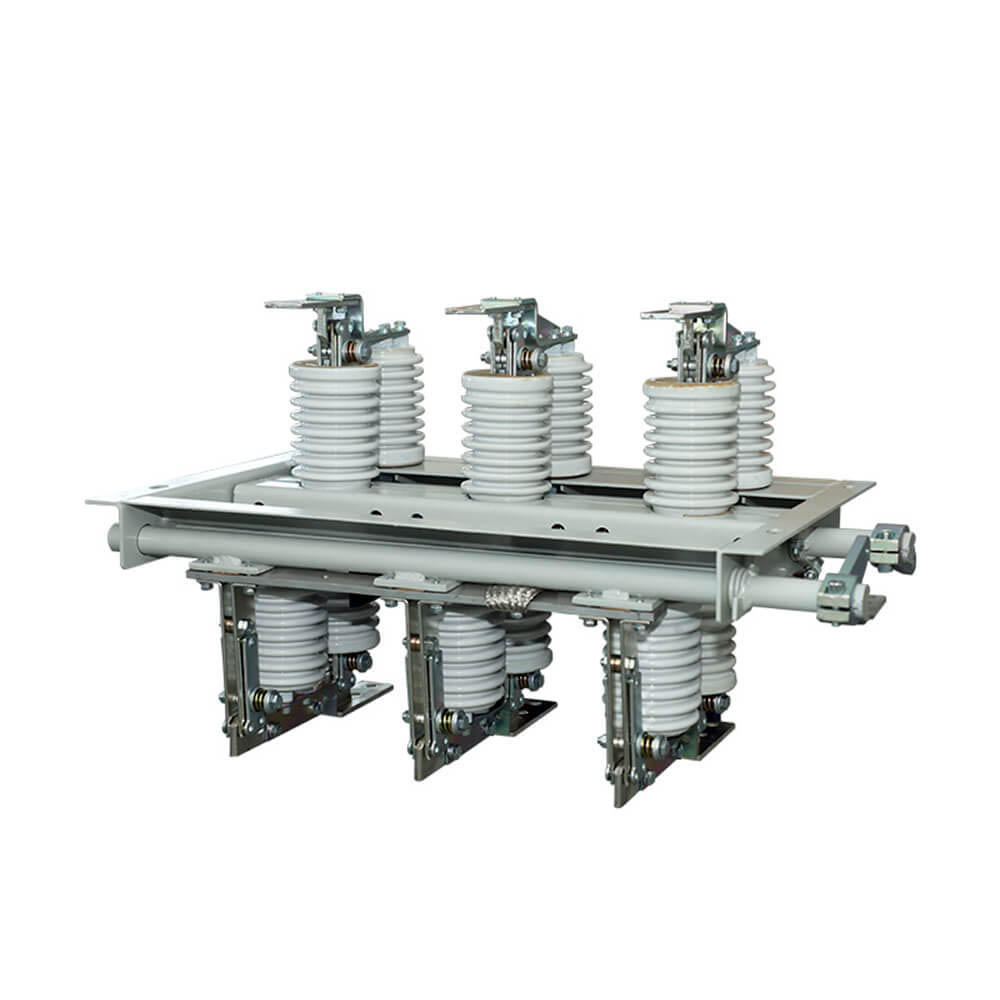

জিএন 30-12 টাইপ রোটারি ইনডোর হাই-ভোল্টেজ বিচ্ছিন্ন সুইচটি রোটারি যোগাযোগের ছুরি সহ একটি নতুন ধরণের বিচ্ছিন্ন সুইচ। মূল কাঠামোটি হ'ল থ্রি-ফেজ সাধারণ চ্যাসিসের উপরের এবং নীচের প্লেনগুলি দুটি সেট ইনসুলেটর এবং পরিচিতিগুলির সাথে স্থির করা হয় এবং যোগাযোগের ছুরিটি ঘোরানোর মাধ্যমে স্যুইচটি খোলা এবং বন্ধ করা হয়। 1. এক্সট্র্যাক্টেবল সংস্করণটি দরজা বন্ধ করে/বাইরে ঝাঁকুনি দেয় 2. সমস্ত ধরণের সুবিধা এবং সরঞ্জামে ব্যবহার করা যেতে পারে 3. সীমিত সংখ্যক উপাদান এবং উত্পাদন জন্য ভর উত্পাদন সিস্টেমের ব্যবহার, এটি খুব নির্ভরযোগ্য নিয়ন্ত্রণযোগ্যতা রয়েছে 4. সহজ এবং সুবিধাজনক রক্ষণাবেক্ষণ 5. বিভিন্ন সমাধানের জন্য ব্যবহার করা যেতে পারে এমন ফাংশনাল ইউনিটগুলির মুলটিপল প্রকারগুলি

জিএন 19-12 (সি) সিরিজ ইনডোর এসি উচ্চ ভোল্টেজ বিচ্ছিন্নতা স্যুইচ এসি 50Hz এর জন্য উপযুক্ত ， রেটেড ওয়ার্কিং ভোল্টেজ, 12 কেভি, 10 কেভি, রেটেড ওয়ার্কিং কারেন্ট কারেন্ট অফ 400 এ, 630 এ, 1250 এ পাওয়ার সিস্টেম, একটি ভোল্টেজের জন্য কোনও ভোল্টেজের জন্য, ক্লোজড সার্কিট ইনডোর স্যুইচগিয়ার.রেটেডের জন্য কোনও লোড, ক্লোজড সার্কিট ইনডোর স্যুইচগিয়ার.রেটেডের জন্য ব্যবহৃত হয়, ভোল্টেজের শর্তে তবে কোনও লোড নেই, অ্যান্টি-ফাউলিং টাইপ, মালভূমির ধরণ এবং লাইভ ডিসপ্লে ডিভাইসগুলি ইনস্টল করা যেতে পারে এমনও প্রেরণ করা হয়। জিএন 19-12 সিরিজ ইনডোর উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ 12 কেভি এবং তিন-পর্যায়ের এসি 50Hz এর রেটযুক্ত ভোল্টেজ সহ একটি ইনডোর ডিভাইস।

জিএন 19-12 (সি) সিরিজ ইনডোর এসি উচ্চ ভোল্টেজ বিচ্ছিন্নতা সুইচ এসি 50Hz, রেটেড ভোল্টেজ 12 কেভি এবং পাওয়ার সিস্টেমের নীচে উপযুক্ত, এটি সিএস 6-1 ম্যানুয়াল-অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত এবং কোনও লোডের অধীনে সার্কিটটি ভাঙ্গতে এবং তৈরি করতে ব্যবহৃত হয়। অতিরিক্ত দূষণের ধরণ, উচ্চ-উচ্চতার ধরণ এবং শক্তি নির্দেশক প্রকার রয়েছে। এটি আইইসি 62271-102 অনুসারে তৈরি করা হয়েছে। ভোল্টেজের শর্তে বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ করার জন্য ব্যবহৃত হয় তবে কোনও লোড নেই, সেখানে অ্যান্টি-ফাউলিং টাইপ, মালভূমি টাইপ এবং লাইভ ডিসপ্লে ডিভাইসগুলি ইনস্টল করা যেতে পারে এমনও প্রেরণ করা হয়। জিএন 19-12 সিরিজ ইনডোর উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ 12 কেভি এবং তিন-পর্যায়ের এসি 50Hz এর রেটযুক্ত ভোল্টেজ সহ একটি ইনডোর ডিভাইস।
