Richge প্রযুক্তি SF6 সার্কিট ব্রেকার বিস্তারিত পরিচিতি

    রিচ টেকনোলজি প্রধানত কম-ভোল্টেজ সুইচগিয়ার আনুষাঙ্গিক, উচ্চ-ভোল্টেজ সুইচগিয়ার উপাদান এবং ইনডোর/আউটডোর সার্কিট ব্রেকার সিরিজের উত্পাদনের উপর ফোকাস করে। নিম্নলিখিত রেফারেন্সের জন্য SF6 সার্কিট ব্রেকারগুলির একটি পেশাদার ভূমিকা প্রদান করে।

I. SF6 সার্কিট ব্রেকারের প্রাথমিক ওভারভিউ

    SF6 সার্কিট ব্রেকার হল একটি উচ্চ-ভোল্টেজ সার্কিট ব্রেকার যেটি সালফার হেক্সাফ্লোরাইড (SF6) গ্যাসকে নিরোধক এবং চাপ-নির্বাপক মাধ্যম হিসেবে ব্যবহার করে, যা পাওয়ার সিস্টেমের ট্রান্সমিশন এবং ডিস্ট্রিবিউশন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

মূল বৈশিষ্ট্য:

• চমৎকার নিরোধক কর্মক্ষমতা: SF6 গ্যাসের নিরোধক শক্তি বাতাসের 2.5-3 গুণ, যা সরঞ্জামের পরিমাণ উল্লেখযোগ্যভাবে কমাতে পারে।

• উচ্চতর চাপ-নির্বাপণ ক্ষমতা: উচ্চ চাপ কলাম পরিবাহিতা, ছোট চাপ সময় (2-2.5 চক্র), এবং বড় ব্রেকিং ক্ষমতা (80kA পর্যন্ত)।

• কোন আগুনের ঝুঁকি নেই: SF6 গ্যাস উচ্চ নিরাপত্তা সহ অ-দাহ্য।

• দীর্ঘ সেবা জীবন: দীর্ঘ রক্ষণাবেক্ষণ চক্র এবং কম রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি সহ বৈদ্যুতিক জীবন 25 বছরেরও বেশি হতে পারে।

২. কাজের নীতি এবং কাঠামো

2.1 কাজের নীতি

আর্ক-নির্বাপক প্রক্রিয়া:

1. খোলার সময়, চলমান এবং স্থির পরিচিতিগুলি আলাদা হয়ে একটি চাপ তৈরি করে, যার ফলে SF6 গ্যাস উচ্চ তাপমাত্রায় S, F পরমাণু এবং ধনাত্মক/নেতিবাচক আয়নে পচে যায়।

2. SF6 গ্যাসের অণুগুলি মুক্ত ইলেকট্রন ধারণ করে ঋণাত্মক আয়ন তৈরি করে, আর্ক কলামের পরিবাহিতা হ্রাস করে এবং চাপের বিলুপ্তি ত্বরান্বিত করে।

3. আর্কটি নিভে যাওয়ার পরে, গ্যাসটি তার মূল নিরোধক অবস্থা পুনরুদ্ধার করে।

গ্যাস সঞ্চালন:চাপ গ্যাসের ধরন বা স্ব-শক্তি টাইপ নীতি অবলম্বন করে, পিস্টন বা চাপ শক্তির মাধ্যমে গ্যাস প্রবাহ উৎপন্ন হয় যাতে দ্রুত চাপ নিভে যায় এবং নিরোধক পুনরুদ্ধার করা হয়।

2.2 প্রধান কাঠামো

III. রিচ টেকনোলজি দ্বারা উত্পাদিত SF6 সার্কিট ব্রেকারগুলির প্রকার এবং প্রযুক্তিগত পরামিতি

3.1 প্রধান প্রকার

1. গঠন দ্বারা শ্রেণীবদ্ধ:

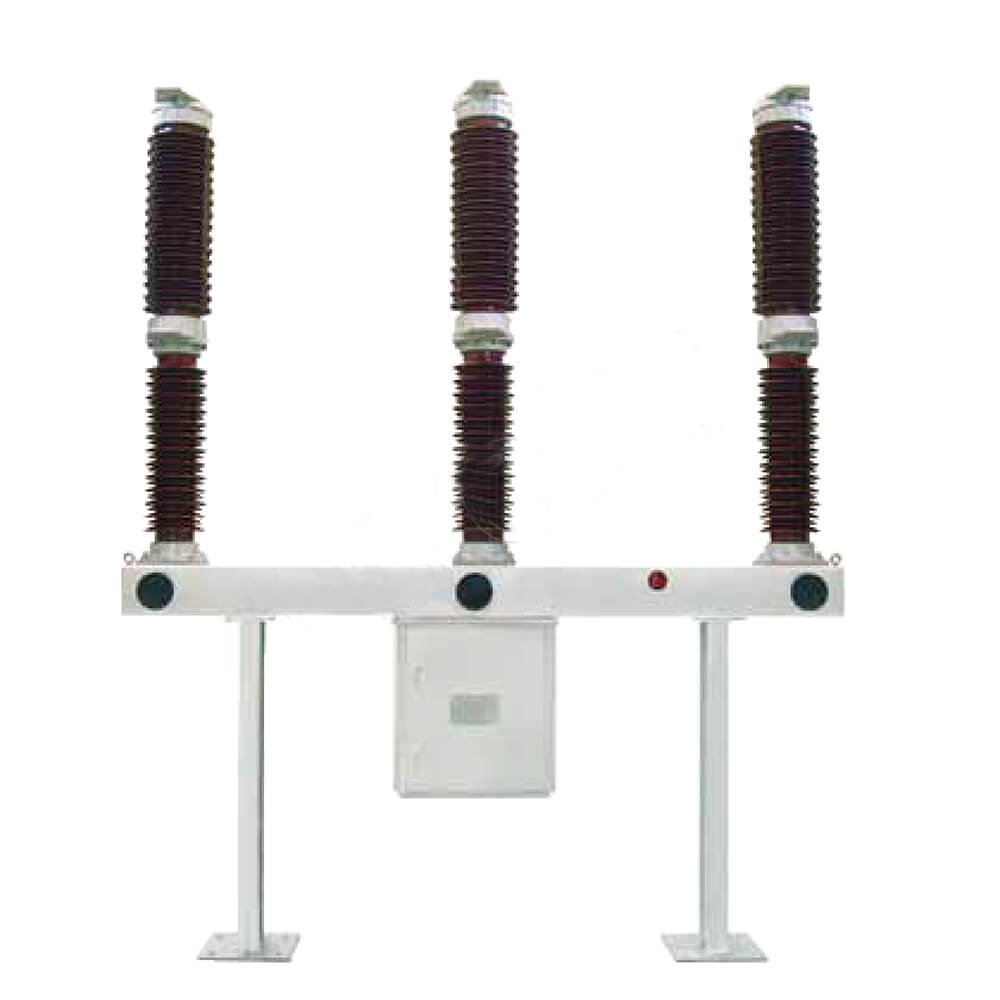

• চীনামাটির বাসন কলামের ধরন: তিন-ফেজ স্বাধীন, বড় আয়তন, বাইরের জায়গাগুলির জন্য উপযুক্ত (যেমন FA4-550 প্রকার)

• ট্যাঙ্কের ধরন (ফ্লোর ট্যাঙ্কের ধরন): তিন-ফেজ সাধারণ ট্যাঙ্ক, কমপ্যাক্ট কাঠামো, ভাল সিসমিক কর্মক্ষমতা, সহজ রক্ষণাবেক্ষণ

• জিআইএস সম্মিলিত বৈদ্যুতিক সরঞ্জামগুলিতে সার্কিট ব্রেকার: একটি সিল করা শেলে সংযোগ বিচ্ছিন্ন, গ্রাউন্ডিং সুইচ ইত্যাদির সাথে একত্রিত

2. আর্ক-নির্বাপক পদ্ধতি দ্বারা শ্রেণীবদ্ধ:

• একক-চাপের ধরন: চাপ নির্বাপক চেম্বারের ভিতরে শুধুমাত্র একটি চাপ, সাধারণ কাঠামো, ব্যাপকভাবে ব্যবহৃত

• দ্বৈত-চাপের ধরন: উচ্চ এবং নিম্ন চাপের বায়ু চেম্বার সহ, ভাল চাপ-নির্বাপক কর্মক্ষমতা কিন্তু জটিল কাঠামো

3.2 মূল প্রযুক্তিগত পরামিতি

IV SF6 সার্কিট ব্রেকার এর সুবিধা এবং প্রয়োগের পরিস্থিতি

4.1 পণ্যের সুবিধা

1. চমৎকার ব্রেকিং পারফরম্যান্স: দ্রুত আর্কস নিভিয়ে দিতে পারে, খুব কমই কাটা ওভারভোল্টেজ তৈরি করতে পারে এবং সরঞ্জাম এবং লাইন রক্ষা করতে পারে

2. উচ্চ নির্ভরযোগ্যতা: সিল করা কাঠামো বাহ্যিক পরিবেশের প্রভাব হ্রাস করে, বিভিন্ন কঠোর জলবায়ু অবস্থার জন্য উপযুক্ত

3. কম শব্দ: অপারেশন নয়েজ 85dB এর কম, কাজের পরিবেশ উন্নত করে

4. ছোট মেঝে এলাকা: কম্প্যাক্ট কাঠামো, বিশেষ করে শহুরে সাবস্টেশন এবং স্থান-সংকল্পিত স্থানগুলির জন্য উপযুক্ত

5. উচ্চ বুদ্ধিমত্তা স্তর: রিয়েল-টাইম মনিটর গ্যাসের ঘনত্ব, তাপমাত্রা এবং অপারেশন স্থিতিতে পর্যবেক্ষণ সিস্টেমকে একীভূত করতে পারে

4.2 অ্যাপ্লিকেশন পরিস্থিতি

• পাওয়ার ট্রান্সমিশন সিস্টেম: 500kV এবং তার উপরে অতি-উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনের সুরক্ষা এবং নিয়ন্ত্রণ

• সাবস্টেশন: প্রধান ট্রান্সফরমার এবং বাসবারগুলির জন্য সুরক্ষা সরঞ্জাম হিসাবে ব্যবহৃত হয়

• ইন্ডাস্ট্রিয়াল পাওয়ার গ্রিড: বড় কারখানা, খনি ইত্যাদিতে স্ব-প্রদান করা পাওয়ার স্টেশনগুলির জন্য উচ্চ-ভোল্টেজ পাওয়ার বিতরণ।

• নতুন শক্তি গ্রিড সংযোগ: বায়ু খামার এবং ফটোভোলটাইক পাওয়ার স্টেশনগুলিতে বুস্টার স্টেশনগুলির জন্য সুরক্ষা সরঞ্জাম

• আরবান পাওয়ার গ্রিড: কমপ্যাক্ট GIS সুইচগিয়ারের মূল উপাদান

V. ইনস্টলেশন এবং রক্ষণাবেক্ষণ পয়েন্ট

5.1 ইনস্টলেশনের প্রয়োজনীয়তা

1. ভিত্তি প্রস্তুতি:

• সরঞ্জামের স্থিতিশীলতা নিশ্চিত করতে সমতলতার ত্রুটি <1 মিমি/মি

• নিখুঁত গ্রাউন্ডিং সিস্টেম, গ্রাউন্ডিং প্রতিরোধ <0.5Ω

2. গ্যাস চিকিত্সা:

• ইনস্টলেশনের আগে গ্যাস লিকেজ সনাক্তকরণ, বার্ষিক ফুটো হার <1‰ হওয়া উচিত

• 133Pa এর নিচে স্থানান্তর করুন এবং 2 ঘন্টার বেশি রাখুন, তারপরে কোন ফুটো না নিশ্চিত করার পরে যোগ্য SF6 গ্যাস দিয়ে পূরণ করুন

• গ্যাস ভর্তি চাপ কঠোরভাবে পণ্য ম্যানুয়াল প্রয়োজনীয়তা অনুসরণ করে, ত্রুটি ±0.02MPa এর মধ্যে নিয়ন্ত্রিত

3. প্রক্রিয়া সমন্বয়:

• খোলার এবং বন্ধ করার সময় এবং সিঙ্ক্রোনাইজেশন সমন্বয় প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে

• অপারেটিং মেকানিজম জ্যামিং ছাড়াই নমনীয়

• অক্জিলিয়ারী সুইচ স্বাভাবিক সংকেত প্রতিক্রিয়ার সাথে সঠিকভাবে সুইচ করে

5.2 রক্ষণাবেক্ষণ পদ্ধতি

নিয়মিত পরিদর্শন আইটেম:

বিশেষ রক্ষণাবেক্ষণ:

• গ্যাস পুনরায় পূরণ: যখন চাপ অ্যালার্ম মান পর্যন্ত নেমে যায় (সাধারণত রেট করা চাপের চেয়ে 0.05MPa কম), সময়মতো গ্যাস পুনরায় পূরণ করুন

• গ্যাস প্রতিস্থাপন: গুরুতর ফল্ট কারেন্ট ভাঙার পরে, গ্যাসের গুণমান পরীক্ষা করুন এবং প্রয়োজনে প্রতিস্থাপন করুন

• ঘনত্ব রিলে ক্রমাঙ্কন: প্রতি 2-3 বছরে ক্রমাঙ্কন পরিচালনা করুন

VI. সতর্কতা এবং নিরাপত্তা ব্যবস্থা

1. SF6 গ্যাসের বৈশিষ্ট্য:

• বিশুদ্ধ SF6 অ-বিষাক্ত, কিন্তু আর্ক পচনশীল পণ্য (যেমন SO2, HF) বিষাক্ত, তাই রক্ষণাবেক্ষণের সময় বায়ুচলাচল প্রয়োজন

• ত্বক এবং শ্বাসযন্ত্রের সাথে গ্যাসের যোগাযোগ এড়িয়ে চলুন, প্রয়োজনে প্রতিরক্ষামূলক সরঞ্জাম পরিধান করুন

2. রক্ষণাবেক্ষণ নিরাপত্তা:

• প্রথমে বিদ্যুত কেটে ফেলতে হবে, রক্ষণাবেক্ষণের আগে বিদ্যুত নেই এবং গ্রাউন্ড যাচাই করতে হবে

• SF6 গ্যাস ছাড়ার আগে চাপকে শূন্য গেজ চাপে কমিয়ে দিন

• অভ্যন্তরীণ গ্যাস নিঃশেষ হয়েছে তা নিশ্চিত করতে সরঞ্জাম খোলার পরে 15 মিনিটের বেশি সময় ধরে জোরপূর্বক বায়ুচলাচল

3. পরিবেশ সুরক্ষা প্রয়োজনীয়তা:

• SF6 একটি শক্তিশালী গ্রীনহাউস গ্যাস (GWP মান 23900), তাই নির্গমন কঠোরভাবে নিয়ন্ত্রণ করা উচিত

• বর্জ্য গ্যাস অবশ্যই পুনর্ব্যবহৃত এবং চিকিত্সা করা উচিত এবং বায়ুমণ্ডলে সরাসরি নিঃসরণ করা উচিত নয়

VII. সারাংশ

    এর চমৎকার নিরোধক এবং চাপ-নির্বাপক কর্মক্ষমতা সহ, SF6 সার্কিট ব্রেকার আধুনিক পাওয়ার সিস্টেমে উচ্চ-ভোল্টেজ সুইচগিয়ারের মূলধারার পছন্দ হয়ে উঠেছে, বিশেষত বড়-ক্ষমতা, উচ্চ-ভোল্টেজ স্তরের পাওয়ার ট্রান্সমিশন এবং বিতরণ পরিস্থিতিগুলির জন্য উপযুক্ত।
