রিচ টেকনোলজি ইনডোর হাই-ভোল্টেজ গ্রাউন্ডিং সুইচের বিস্তারিত পরিচিতি

    উচ্চ-ভোল্টেজ সুইচগিয়ার আনুষাঙ্গিক ক্ষেত্রে রিচ টেকনোলজির ব্যবসায়িক ভিত্তির উপর ভিত্তি করে (আগে উচ্চ-ভোল্টেজ নিরোধক অংশ, গ্রাউন্ডিং সুইচ উপাদান ইত্যাদির উপর ফোকাস করা হয়েছিল), এর ইনডোর হাই-ভোল্টেজ গ্রাউন্ডিং সুইচ পণ্যগুলি V12k20 ভোল্টেজের স্তর সহ পাওয়ার সিস্টেমের জন্য মূল সুরক্ষা সরঞ্জাম হিসাবে অবস্থান করে। এগুলি প্রধানত ইনডোর সাবস্টেশন, পাওয়ার ডিস্ট্রিবিউশন রুম এবং উচ্চ-ভোল্টেজ সুইচগিয়ারে ব্যবহার করা হয় যাতে সরঞ্জাম রক্ষণাবেক্ষণের সময় গ্রাউন্ডিং সুরক্ষা চাহিদা মেটানো হয়। পণ্যগুলি শিল্পের মান মেনে চলে যেমন T/ZZB 2173-2021 "12kV～40.5kV ইনডোর হাই-ভোল্টেজ এসি গ্রাউন্ডিং সুইচ"। নিম্নলিখিত পণ্যের মূল মাত্রা থেকে একটি বিস্তারিত ভূমিকা:

I. পণ্য ওভারভিউ এবং মূল অবস্থান

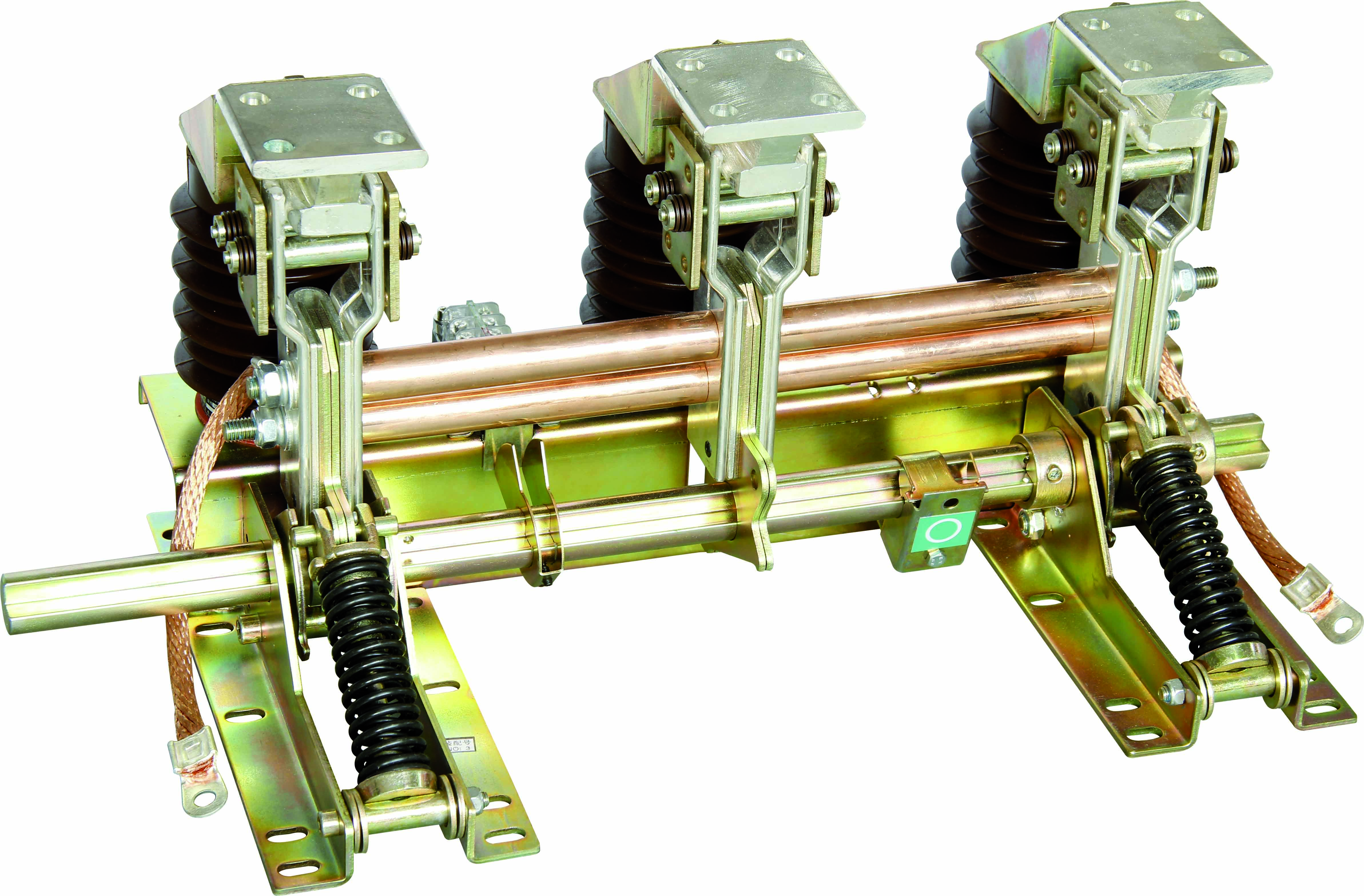

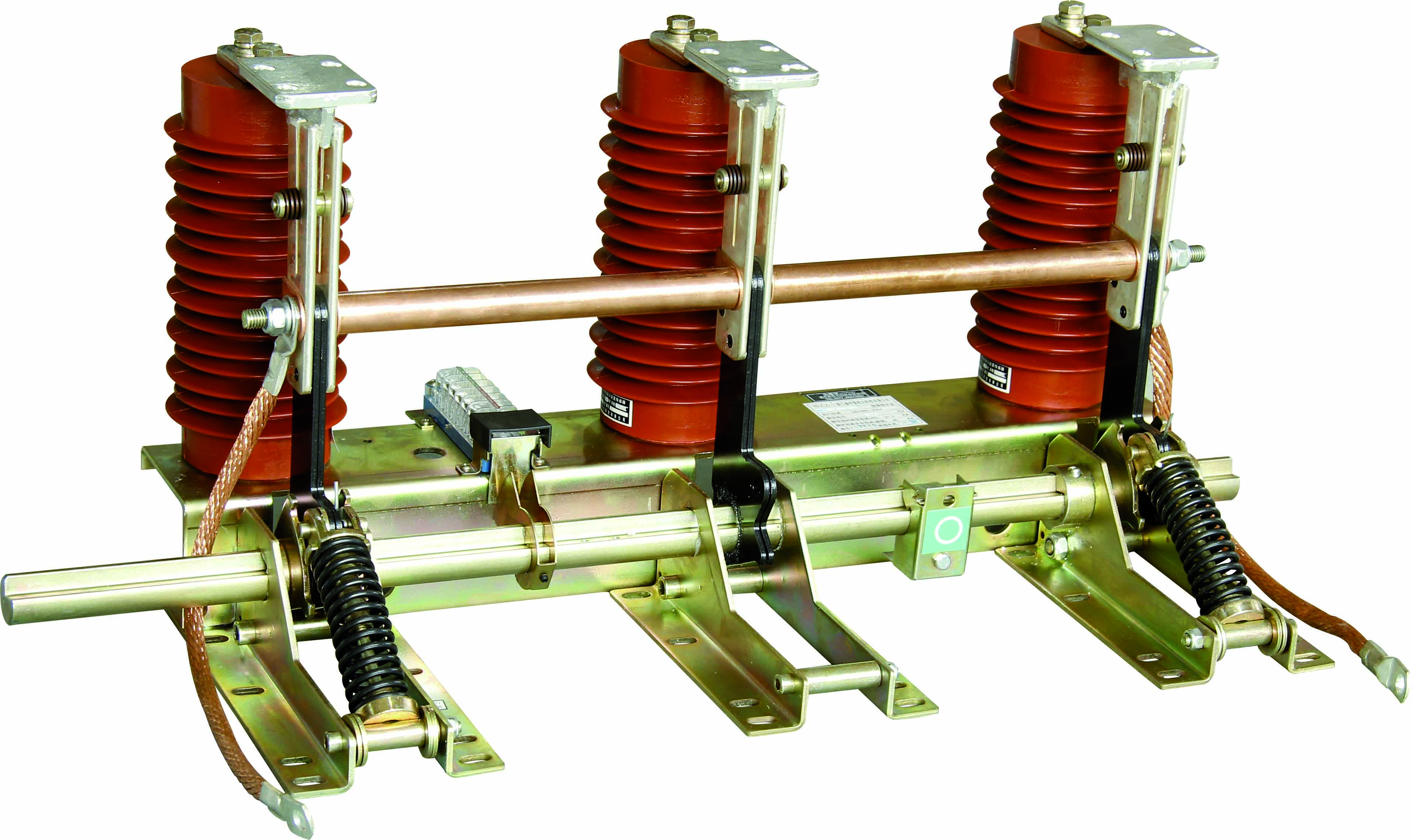

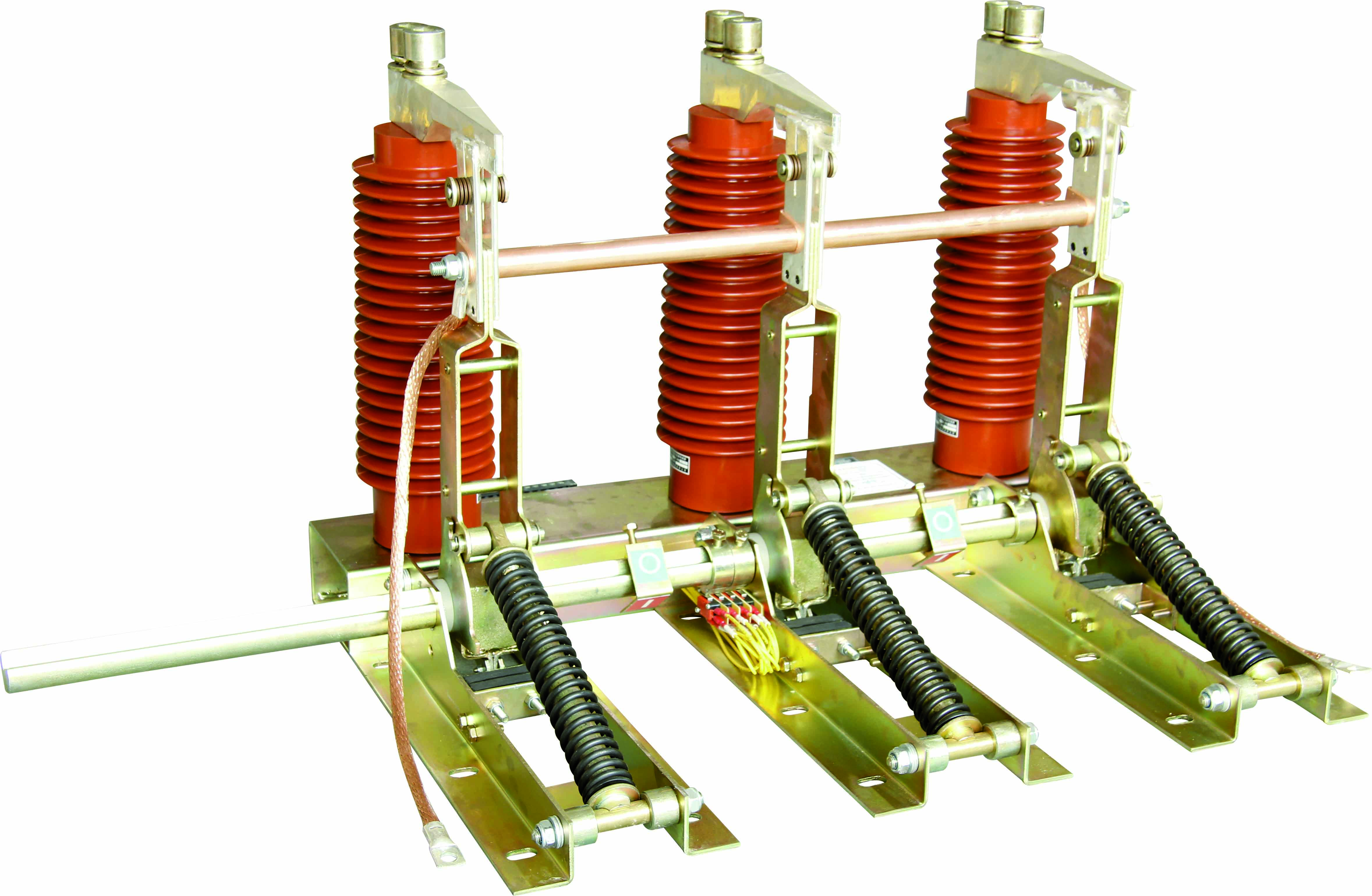

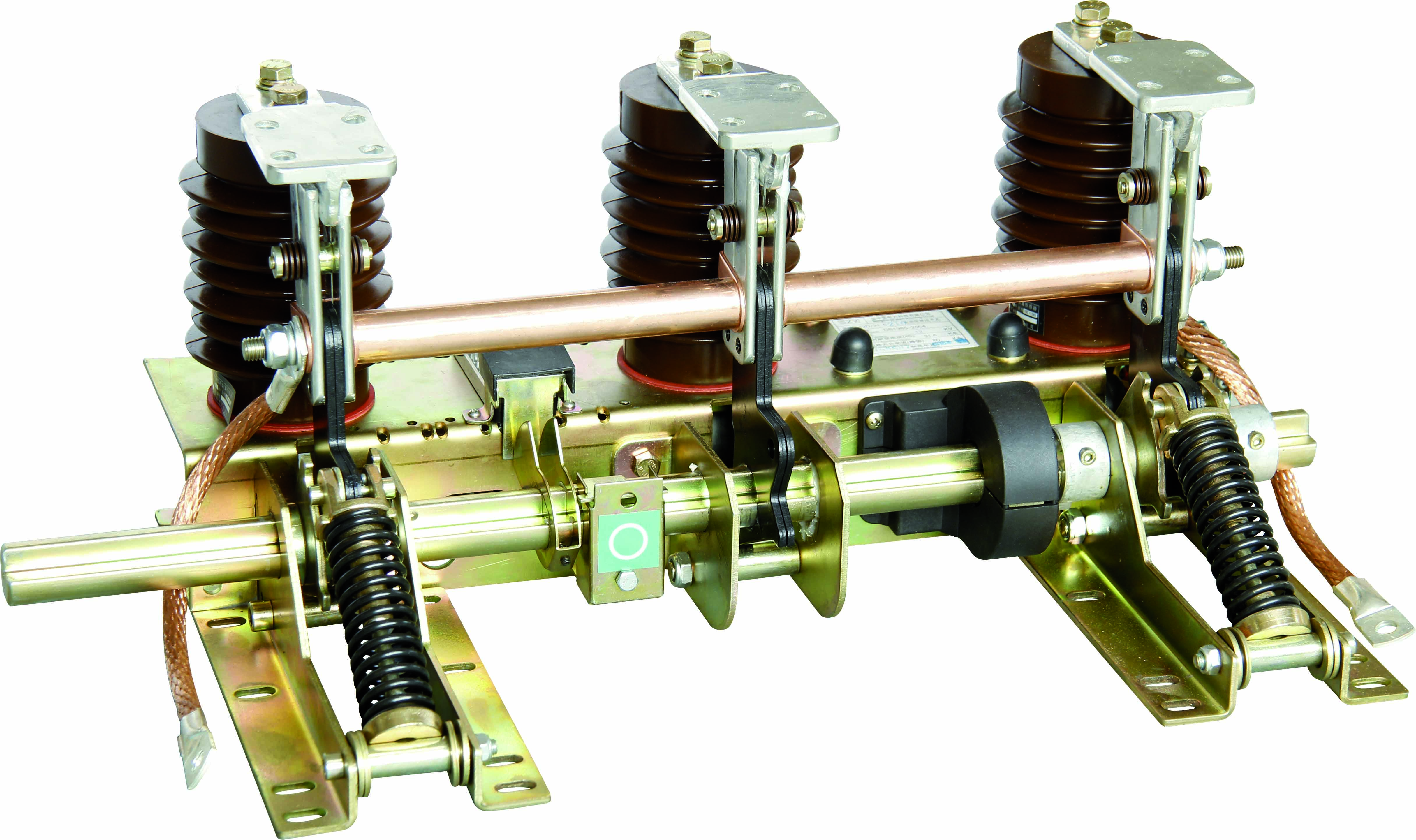

    রিচ ইনডোর হাই-ভোল্টেজ গ্রাউন্ডিং সুইচ একটি যান্ত্রিক নিরাপত্তা গ্রাউন্ডিং ডিভাইস, একটি বিচ্ছিন্ন সুইচ হিসাবে শ্রেণীবদ্ধ। এর মূল কাজ হল উচ্চ-ভোল্টেজ সরঞ্জাম (যেমন সার্কিট ব্রেকার, ট্রান্সফরমার, সুইচগিয়ার) রক্ষণাবেক্ষণের সময় রক্ষণাবেক্ষণ করা সরঞ্জাম এবং পাওয়ার গ্রিডের মধ্যে একটি নির্ভরযোগ্য গ্রাউন্ডিং সার্কিট তৈরি করা, অবশিষ্ট চার্জ ছেড়ে দেওয়া এবং অপ্রত্যাশিত বিদ্যুৎ সরবরাহের কারণে ব্যক্তিগত বৈদ্যুতিক শক বা সরঞ্জামের ক্ষতি রোধ করতে একটি "সুস্পষ্ট সংযোগ বিচ্ছিন্ন পয়েন্ট" প্রদান করা।

• ভোল্টেজ কভারেজ: 12kV, 24kV, 40.5kV (মূলধারার মাঝারি-ভোল্টেজ ইনডোর পাওয়ার সিস্টেমের সাথে মানিয়ে নেওয়া);

• ফ্রিকোয়েন্সি অভিযোজন: 50Hz (গার্হস্থ্য পাওয়ার সিস্টেমের মানগুলির সাথে সামঞ্জস্যপূর্ণ);

• মূল সুবিধা: রিচ হাই-ভোল্টেজ সুইচ আনুষাঙ্গিক (যেমন ইনসুলেটিং পিলার, অপারেটিং মেকানিজম), কমপ্যাক্ট স্ট্রাকচার, নমনীয় অপারেশন এবং কঠোর পরিবেশের প্রতিরোধের সাথে (ধুলো, তাপমাত্রা এবং আর্দ্রতার ওঠানামার মতো অভ্যন্তরীণ জটিল পরিস্থিতিগুলির সাথে খাপ খাইয়ে নেওয়া) প্রযুক্তিগত সমন্বয় তৈরি করুন।

২.মূল প্রযুক্তিগত পরামিতি (T/ZZB 2173-2021 স্ট্যান্ডার্ড মেনে চলা)

    ভোল্টেজ স্তরের শ্রেণিবিন্যাস অনুসারে, মূল প্রযুক্তিগত পরামিতিগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে, যা GB/T 1985-2014 "হাই-ভোল্টেজ এসি আইসোলেটিং সুইচ এবং গ্রাউন্ডিং সুইচ"-এর মৌলিক প্রয়োজনীয়তাগুলিও পূরণ করে:

III. স্ট্রাকচারাল ডিজাইন এবং কাজের নীতি

3.1 মূল কাঠামো (সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য মডুলার ডিজাইন)

    পরিপক্ক শিল্প স্থাপত্যের কথা উল্লেখ করে এবং রিচের আনুষঙ্গিক প্রক্রিয়া সুবিধার সাথে সমন্বয় করে, পণ্যটি প্রধানত নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিত:

• বন্ধনী: ঠাণ্ডা বাঁকানো এবং পাতলা ইস্পাত প্লেট ঢালাই দ্বারা গঠিত, পৃষ্ঠ বিরোধী জারা চিকিত্সা (গ্যালভানাইজিং/স্প্রে) সঙ্গে কাঠামোগত শক্তি নিশ্চিত করা;

• গ্রাউন্ডিং ছুরি সমাবেশ: T2 লাল তামা ঠান্ডা-আঁকা বিরচন, যোগাযোগ সিলভার কলাই স্তর কঠোরতা ≥HV120 (সংযোগ প্রতিরোধের হ্রাস এবং জারা প্রতিরোধের উন্নতি);

• স্ট্যাটিক যোগাযোগ: ফ্ল্যাঞ্জ ছুরি-প্রান্তের নকশা সহ, নির্ভরযোগ্য যোগাযোগ অর্জন করতে এবং আলগা গরম এড়াতে ডিস্ক স্প্রিংয়ের সাথে সহযোগিতা করা;

• অপারেটিং মেকানিজম: ম্যানুয়াল/ইলেকট্রিক ডুয়াল মোড সমর্থন করে (বৈদ্যুতিক মডেলে মোটর ড্রাইভ ইউনিট অন্তর্ভুক্ত), চাপ বসন্ত শক্তি স্টোরেজ কাঠামোর সাথে একীভূত;

• নিরোধক উপাদান: Epoxy রজন insulators APG স্বয়ংক্রিয় কম্প্রেশন ছাঁচনির্মাণ প্রক্রিয়া (উচ্চ নিরোধক শক্তি, কম আংশিক স্রাব) গ্রহণ করে;

• ইন্টেলিজেন্ট কন্ট্রোল মডিউল (ঐচ্ছিক): মোটর স্টল সুরক্ষা (≥5 বার রেট করা বর্তমান), অপারেশন সময়সীমা সুরক্ষা, ভোল্টেজ ওঠানামা সুরক্ষা (80%-120% রেট মান), সুরক্ষা গ্রেড IP3X অন্তর্ভুক্ত করে;

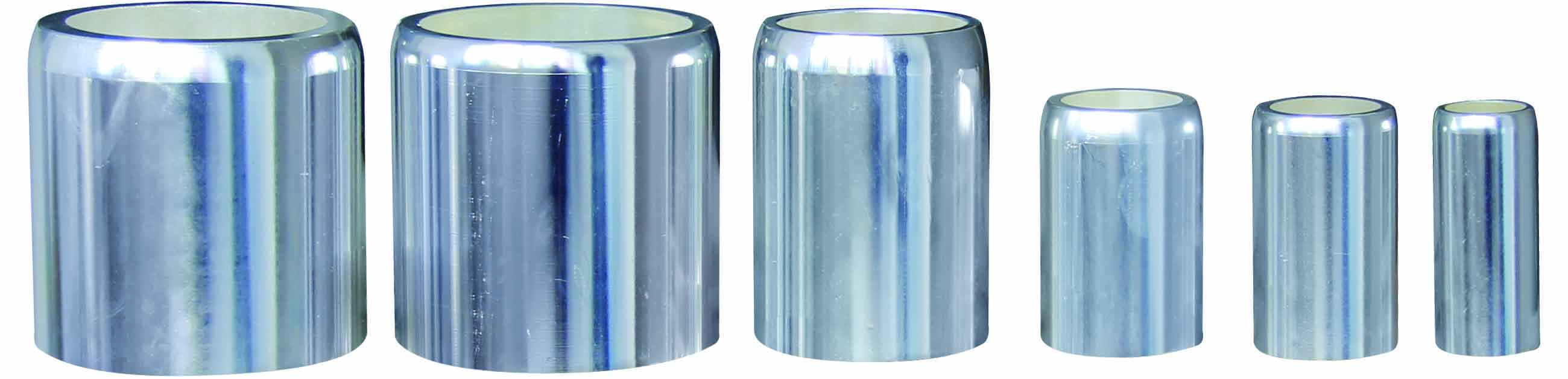

• অক্জিলিয়ারী উপাদান: পরিবাহী হাতা (অন্তরক বিচ্ছিন্নতা), নমনীয় সংযোগ (প্রতিষ্ঠান ত্রুটির ক্ষতিপূরণ), অবস্থান সেন্সর (প্রতিক্রিয়া খোলা এবং বন্ধ অবস্থা)।

3.2 কাজের নীতি (প্রেশার স্প্রিং এনার্জি স্টোরেজ দ্বারা চালিত, ম্যানুয়াল অপারেশন গতির থেকে স্বাধীন)

(1) ক্লোজিং অপারেশন

1. ম্যানুয়ালি/বৈদ্যুতিকভাবে অপারেটিং প্রক্রিয়া চালান, ঘূর্ণন সঁচারক বল প্রধান শ্যাফ্টে প্রেরণ করা হয়, ক্র্যাঙ্ক আর্মটিকে ঘোরানোর জন্য প্রতিরোধের টর্ককে অতিক্রম করে;

2. গ্রাউন্ডিং নাইফ অপারেটিং রড প্রেসার স্প্রিং ডেড পয়েন্টের মধ্য দিয়ে যায় এবং গ্রাউন্ডিং ছুরিকে দ্রুত বন্ধ করার জন্য চাপ স্প্রিং তাত্ক্ষণিকভাবে শক্তি প্রকাশ করে;

3. জায়গায় বন্ধ করার পরে, গ্রাউন্ডিং ছুরিটি একটি নির্ভরযোগ্য গ্রাউন্ডিং সার্কিট তৈরি করতে ডিস্ক স্প্রিংয়ের মাধ্যমে স্ট্যাটিক কন্টাক্ট ফ্ল্যাঞ্জের সাথে ঘনিষ্ঠ যোগাযোগে থাকে।

(2) ওপেনিং অপারেশন

1. অপারেটিং প্রক্রিয়া বিপরীত ঘূর্ণন সঁচারক বল প্রয়োগ করে, এবং প্রধান শ্যাফ্ট প্রধান ঘূর্ণন সঁচারক বল এবং স্প্রিং ফোর্সকে অতিক্রম করে ক্র্যাঙ্ক আর্মটিকে বিপরীত দিকে ঘোরানোর জন্য;

2. গ্রাউন্ডিং নাইফ প্রেসার স্প্রিং ডেড পয়েন্টের মধ্য দিয়ে আবার শক্তি সঞ্চয়স্থান সম্পূর্ণ করে (পরবর্তী বন্ধের জন্য প্রস্তুতি);

3. জায়গায় খোলার পরে, বিরতি খোলার দূরত্ব আদর্শ প্রয়োজনীয়তা পূরণ করে, সুস্পষ্ট বৈদ্যুতিক বিচ্ছিন্নতা গঠন করে।

IV মূল ফাংশন এবং অ্যাপ্লিকেশন পরিস্থিতি

4.1 মূল নিরাপত্তা ফাংশন

1. জোরপূর্বক ইন্টারলক সুরক্ষা: উচ্চ-ভোল্টেজ সুইচগিয়ারের প্রধান সুইচের সাথে যান্ত্রিক/বৈদ্যুতিক ইন্টারলক উপলব্ধি করুন (যখন মূল সুইচটি খোলা না হয়, গ্রাউন্ডিং সুইচ বন্ধ করা যায় না; যখন গ্রাউন্ডিং সুইচ বন্ধ থাকে, তখন প্রধান সুইচটি বন্ধ করা যাবে না) ভুল কাজ রোধ করতে;

2. অবশিষ্ট চার্জ রিলিজ: রক্ষণাবেক্ষণের সময় ইলেক্ট্রোস্ট্যাটিক শক এড়াতে গ্রাউন্ডিংয়ের পরে সরঞ্জামে অবশিষ্ট চার্জগুলি দ্রুত স্রাব করুন;

3. শর্ট-সার্কিট মেকিং ক্যাপাসিটি: ক্লাস E2 মেকিং পারফরম্যান্স রক্ষণাবেক্ষণের সময় আকস্মিক শর্ট-সার্কিটের ত্রুটিগুলি মোকাবেলা করতে পারে যাতে সরঞ্জামগুলি নষ্ট না হয়;

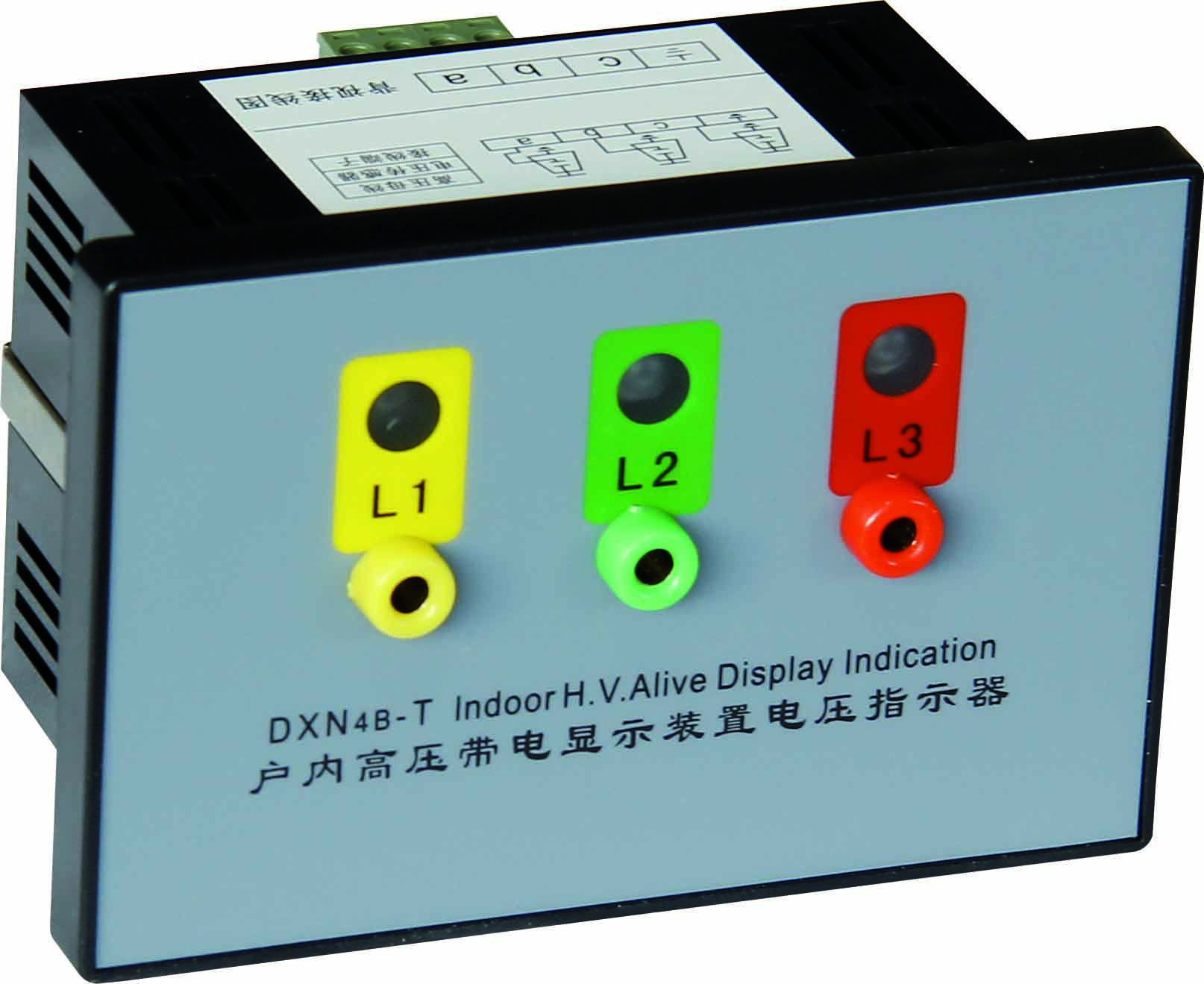

4. স্টেট ভিজ্যুয়ালাইজেশন: যান্ত্রিক অবস্থানের ইঙ্গিত (স্পষ্ট খোলার/বন্ধের চিহ্ন), ঐচ্ছিক লাইভ ডিসপ্লে ডিভাইস (DL408-91 প্রবিধান মেনে) দিয়ে সজ্জিত।

4.2 সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

• ইনডোর সাবস্টেশন: বাসবার এবং ট্রান্সফরমার রক্ষণাবেক্ষণের জন্য 12kV~40.5kV সার্কিট ব্রেকার এবং বিচ্ছিন্ন সুইচগুলির সাথে ব্যবহার করা হয়;

• উচ্চ-ভোল্টেজ সুইচগিয়ার ম্যাচিং: বিদায়ী ক্যাবিনেট এবং মিটারিং ক্যাবিনেটের রক্ষণাবেক্ষণের গ্রাউন্ডিং উপাদান হিসাবে, MNS, GCS এবং অন্যান্য ক্যাবিনেটের সাথে খাপ খাইয়ে রিচ লো-ভোল্টেজ সুইচগিয়ারের সাথে "হাই-লো ভোল্টেজ সিনার্জি" গঠন করুন;

ইন্ডাস্ট্রিয়াল পাওয়ার ডিস্ট্রিবিউশন সিস্টেম: বড় কারখানা এবং খনি-মালিকানাধীন পাওয়ার স্টেশনগুলিতে উচ্চ-ভোল্টেজ সরঞ্জামগুলির (যেমন উচ্চ-ভোল্টেজ মোটর, সংশোধনকারী ক্যাবিনেট) রক্ষণাবেক্ষণ সুরক্ষা;

• নতুন শক্তির পরিস্থিতি: ফটোভোলটাইক/উইন্ড পাওয়ার বুস্টার স্টেশনগুলিতে ইনডোর পাওয়ার ডিস্ট্রিবিউশন ডিভাইসগুলির (যেমন 35kV সুইচগিয়ার) সুরক্ষা গ্রাউন্ডিং৷

V. ইনস্টলেশন এবং রক্ষণাবেক্ষণ পয়েন্ট

5.1 মূল ইনস্টলেশনের প্রয়োজনীয়তা

1. ফাউন্ডেশন অভিযোজন: ইনস্টলেশন পৃষ্ঠের সমতলতা ত্রুটি ≤1mm/m, এবং গ্রাউন্ডিং লুপ প্রতিরোধ ≤0.5Ω (স্টেশন গ্রাউন্ডিং গ্রিডের সাথে নির্ভরযোগ্যভাবে সংযুক্ত থাকতে হবে);

2. ইন্টারলক সহযোগিতা: নিশ্চিত করুন যে সুইচগিয়ারের প্রধান সুইচের সাথে ইন্টারলক মেকানিজম জ্যামিং ছাড়াই মসৃণভাবে কাজ করে (আরো ভাল সামঞ্জস্যের জন্য রিচের আসল ইন্টারলক আনুষাঙ্গিকগুলি ব্যবহার করার পরামর্শ দেওয়া হয়);

3. বৈদ্যুতিক ওয়্যারিং: বৈদ্যুতিক মডেলের কন্ট্রোল লাইন সংযোগ অবশ্যই ভোল্টেজ স্তর (যেমন AC220V/DC220V) মেনে চলতে হবে এবং তারের টার্মিনালের টাইটিং টর্ক ম্যানুয়ালটির প্রয়োজনীয়তা পূরণ করে;

4. গ্রহণযোগ্যতা পরীক্ষা: ইনস্টলেশনের পরে, এটি খোলার এবং বন্ধ করার অ্যাসিঙ্ক্রোনিজম, লুপ প্রতিরোধ এবং নিরোধক কর্মক্ষমতা (বিদ্যুতের ফ্রিকোয়েন্সি সহ্য ভোল্টেজ, আংশিক স্রাব পরীক্ষা) পরীক্ষা করা প্রয়োজন।

5.2 নিয়মিত রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

(1) রক্ষণাবেক্ষণ চক্র এবং বিষয়বস্তু

(2) সাধারণ সমস্যা সমাধান

• ক্লোজিং জ্যামিং: ক্র্যাঙ্ক আর্ম এবং মূল শ্যাফ্টের মধ্যে সংযোগটি আলগা কিনা বা যোগাযোগটি বিকৃত হয়েছে কিনা তা পরীক্ষা করুন (বিকৃত অংশগুলি প্রতিস্থাপন করতে হবে);

• অত্যধিক যোগাযোগ প্রতিরোধ: যোগাযোগ অক্সাইড স্তর পোলিশ, পরিপূরক রূপালী প্রলেপ (বা যোগাযোগ সমাবেশ প্রতিস্থাপন);

• বৈদ্যুতিক অপারেশন ব্যর্থতা: মোটর স্টল সুরক্ষা ট্রিগার হয়েছে কিনা তা পরীক্ষা করুন (নিয়ন্ত্রকটিকে পুনরায় সেট করতে হবে), বা ড্রাইভ গিয়ারটি পরিধান করা হয়েছে কিনা;

• অতিরিক্ত আংশিক স্রাব: নিরোধক অংশগুলির পৃষ্ঠের তেলের দাগ পরিষ্কার করুন, ইনসুলেটরে ফাটল আছে কিনা তা পরীক্ষা করুন (প্রয়োজনে ইনসুলেটর প্রতিস্থাপন করুন)।

VI. স্ট্যান্ডার্ড কমপ্লায়েন্স এবং কোয়ালিটি কমিটমেন্ট

6.1 মেনে চলা মানদণ্ড

• গ্রুপ স্ট্যান্ডার্ড: T/ZZB 2173-2021 "12kV～40.5kV ইনডোর হাই-ভোল্টেজ এসি গ্রাউন্ডিং সুইচ";

• ন্যাশনাল স্ট্যান্ডার্ড: GB/T 1985-2014 "হাই-ভোল্টেজ এসি আইসোলেটিং সুইচ এবং গ্রাউন্ডিং সুইচ", GB/T 11022-2020 "হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল ইকুইপমেন্ট স্ট্যান্ডার্ডের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা";

2. গ্রাউন্ডিং নাইফ অপারেটিং রড প্রেসার স্প্রিং ডেড পয়েন্টের মধ্য দিয়ে যায় এবং গ্রাউন্ডিং ছুরিকে দ্রুত বন্ধ করার জন্য চাপ স্প্রিং তাত্ক্ষণিকভাবে শক্তি প্রকাশ করে;

6.2 গুণমান প্রতিশ্রুতি

• পণ্যের ওয়ারেন্টি সময়কাল: 1 বছর (মানুষের ক্ষতি বা ফোর্স ম্যাজিওর ব্যতীত);

• জীবন গ্যারান্টি: যখন যান্ত্রিক জীবন ক্লাস M2 (10,000 বার) এ পৌঁছায়, তখনও মূল কর্মক্ষমতা মানক প্রয়োজনীয়তা পূরণ করে;

• ক্লোজিং জ্যামিং: ক্র্যাঙ্ক আর্ম এবং মূল শ্যাফ্টের মধ্যে সংযোগটি আলগা কিনা বা যোগাযোগটি বিকৃত হয়েছে কিনা তা পরীক্ষা করুন (বিকৃত অংশগুলি প্রতিস্থাপন করতে হবে);

আংশিক স্রাবের পরিমাণ (pC, 1.1Ur)
