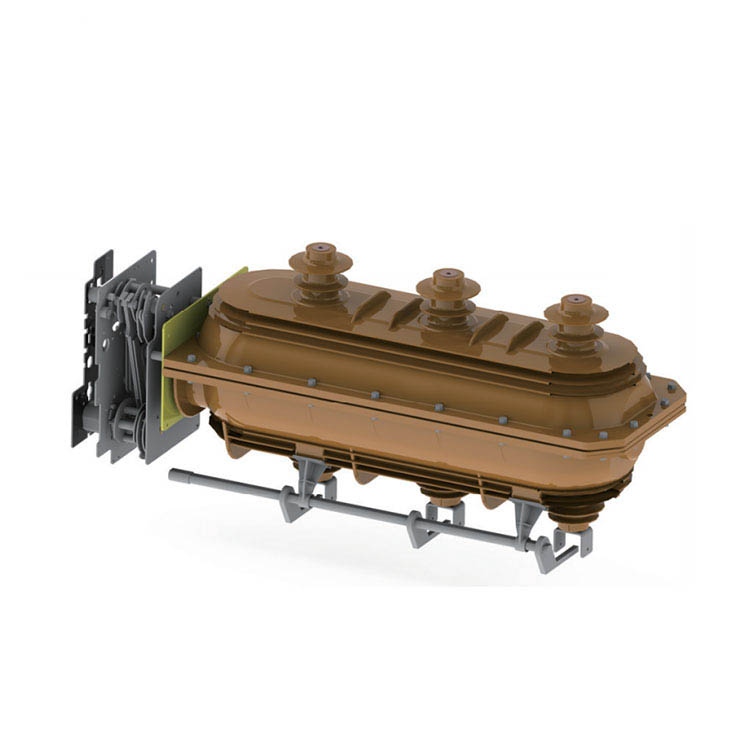

FLN36-24D ইনডোর হাই ভোল্টেজ SF6 লোড ব্রেক সুইচ পাউন্ড

FLN36-24D ইনডোর হাই ভোল্টেজ SF6 লোড ব্রেক সুইচ পাউন্ড

    এটিকে দুই প্রকারে ভাগ করা যায়: FLN □-24kV (K টাইপ সিঙ্গেল স্প্রিং অপারেটিং মেকানিজম), FLRN □-24kV (এক ধরনের ডাবল স্প্রিং অপারেটিং মেকানিজম)। পরবর্তী প্রকারটি ফিউজ সংমিশ্রণে সজ্জিত হতে পারে, নিয়ন্ত্রণ এবং সুরক্ষা ফাংশন রয়েছে, যা পাওয়ার সাপ্লাই এবং সাবস্টেশনের জন্য একটি সুরক্ষা এবং নিয়ন্ত্রণ ডিভাইস হিসাবে ব্যবহার করা যেতে পারে, বিশেষত রিং প্রধান ইউনিট, তারের বিতরণ বাক্স এবং সুইচিং সাবস্টেশনের জন্য উপযুক্ত।

ম্যানুয়াল অপারেটিং মেকানিজম

কে টাইপ স্প্রিং ডুয়াল-ফাংশন অপারেটিং মেকানিজম:

FLN□-24kV-এর জন্য একটি খাঁড়ি নিয়ন্ত্রণ ইউনিট হিসাবে, K টাইপ স্প্রিং অপারেটিং মেকানিজমের কাজের নীতি হল স্প্রিং প্রেস এবং রিলিজ।

আর্থিং অপারেশন: হ্যান্ডেল দ্বারা চালিত, উপরের ক্র্যাঙ্ক আর্ম ঘোরায় এবং শক্তি সঞ্চয় করার জন্য স্প্রিং 2 টিপে, যখন সর্বাধিক শক্তি পৌঁছায় তখন র‌্যাঙ্ক আর্মটি ঘোরানো চালিয়ে যান, শক্তি সঞ্চয় স্প্রিং শক্তি ছেড়ে দিতে শুরু করে এবং উপরের ট্রিগারটি চালাতে শুরু করে, ক্র্যাঙ্ক আর্মটি চালানোর জন্য সংযোগকারী বারকে সক্ষম করে, ক্র্যাঙ্ক আর্মটি ঘোরায় এবং চলমান আর্থ যোগাযোগের জন্য চালিত করে।

স্যুইচ অন অপারেশন: হ্যান্ডেল দ্বারা চালিত, নিম্ন ক্র্যাঙ্ক আর্ম 1 ঘোরায়, শক্তি সঞ্চয় করার জন্য স্প্রিং 2 টিপে, যখন শক্তি মুক্তি পায়, তখন এটি ট্রিগার 8 চালায়, ক্র্যাঙ্ক আর্মটি চালানোর জন্য কানেক্টিং বারকে সক্ষম করে, ক্র্যাঙ্ক আর্মটি ঘোরায় এবং চলমান কন্টাক্টর এবং লোড ব্রেক সুইচটি চালু করে।

স্যুইচ অফ অপারেশন: হ্যান্ডেল দ্বারা প্রধান শ্যাফ্ট ক্র্যাঙ্ক আর্মটি ঘড়ির কাঁটার বিপরীত দিকে ঘোরান, শক্তি সঞ্চয় স্প্রিং ছেড়ে দিন এবং লোড ব্রেক সুইচটি বন্ধ হয়ে যায়।

একটি টাইপ স্প্রিং ডুয়াল-ফাংশন অপারেটিং মেকানিজম:

FLRN□-24kV-এর আউটলেট কন্ট্রোল ইউনিট হিসাবে। A টাইপ মেকানিজমের কাজের নীতিটি K টাইপের মতোই, উপরন্তু, এতে ফিউজ স্ট্রাইকার ট্রিপ ফাংশন রয়েছে। A টাইপ মেকানিজমের জন্য। ইলেক্ট্রোম্যাগনেটিক ট্রিপ গ্রাহকদের প্রয়োজনের জন্য উপলব্ধ।

স্যুইচ অন অপারেশন: হ্যান্ডেল দ্বারা চালিত, লোয়ার ক্র্যাঙ্ক আর্ম 1 স্প্রিং 12-এ সুইচ টিপতে এবং একই সময়ে স্প্রিং 8 বন্ধ করতে, সুইচ অফ করার মাধ্যমে প্রয়োজনীয় শক্তি সরবরাহ করতে ঘোরে। যখন লোয়ার ক্র্যাঙ্ক আর্ম 1 পিনটি বাকল করে এবং নড়াচড়া করতে ট্রিগার চালায়, তখন এটি নীচের রোলার চাকাটিকে ট্রিপ করে দেয় এবং স্প্রিং-এ সুইচটি ছেড়ে দেয় এবং লোড ব্রেক সুইচটি চালু হয়।

সুইচ অফ অপারেশন: সুইচ অফ বোতাম টিপুন বা ফিউজ স্ট্রাইকার দ্বারা ট্রিপ পিন 2 টিপুন, স্প্রিং ছেড়ে দিন এবং লোড সুইচ বন্ধ হয়ে যায়।

আর্থ অপারেশন: A টাইপ মেকানিজমের আর্থিং অপারেশন কে টাইপের মতই।

মোটর চালিত অপারেটিং প্রক্রিয়া:

মোটর অপারেশন উভয় ধরনের অপারেটিং প্রক্রিয়া যোগ করা যেতে পারে, যার মানে এটি ম্যানুয়ালি বা মোটর চালিত হতে পারে।

অপারেটিং ভোল্টেজ: DC48V AC/DC 110V 220V

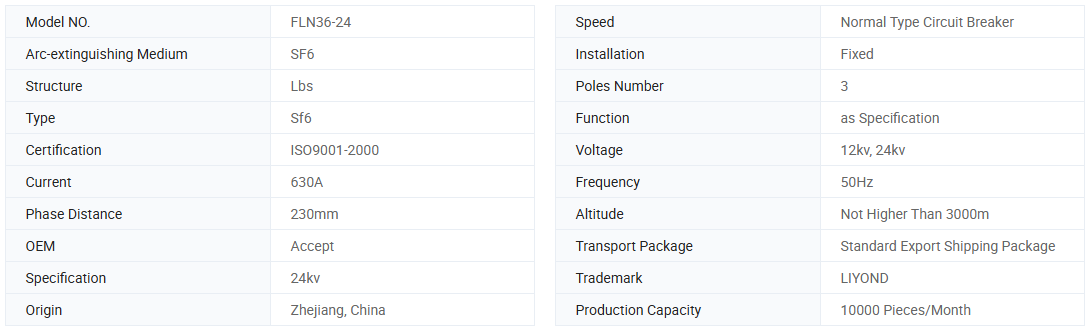

মৌলিক তথ্য।

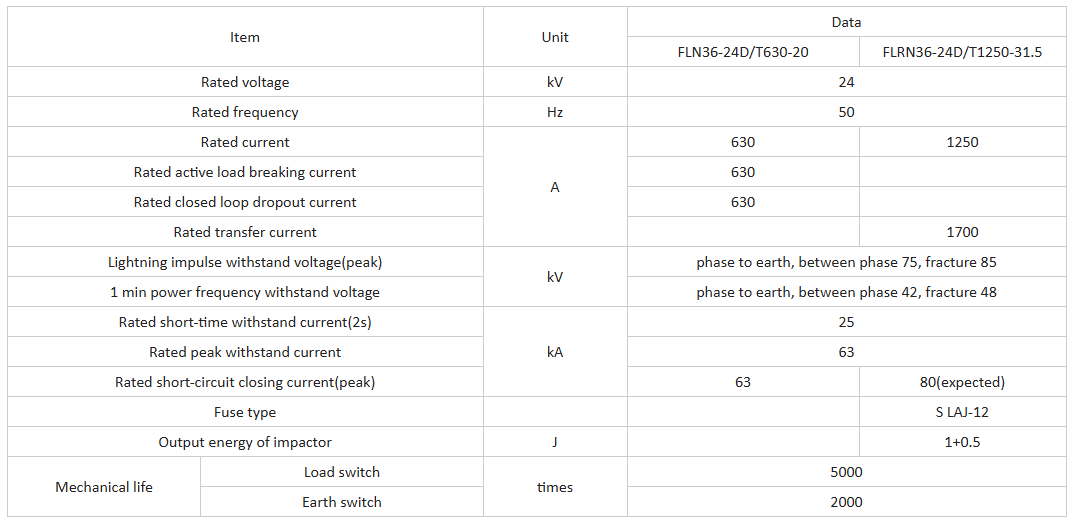

প্রযুক্তিগত পরামিতি

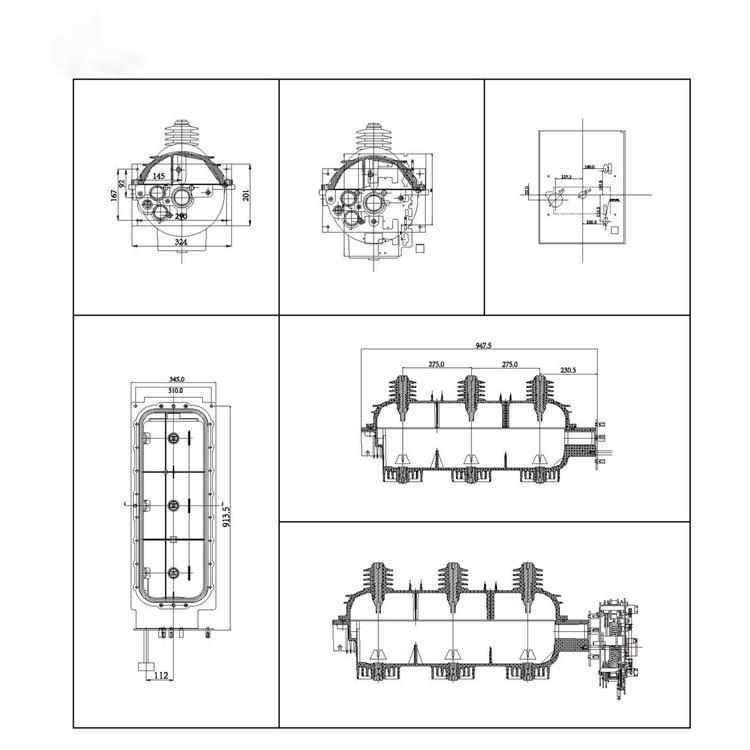

অঙ্কন

প্রযোজ্য শর্তাবলী

1. পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ + 40ºC; সর্বনিম্ন -35ºC

2. আর্দ্রতা: সর্বোচ্চ গড় আপেক্ষিক আর্দ্রতা দৈনিক গড়: ≤ 95%; মাসিক গড়।≤90%।

3.উচ্চতা:≤ 2000 মি.

4. সিসমিক রেজিস্ট্যান্স: 8 ডিগ্রী।

5. আশেপাশের বাতাস ক্ষয়কারী, দাহ্য গ্যাস, জলীয় বাষ্প ইত্যাদি থেকে মুক্ত হওয়া উচিত এবং ঘন ঘন এবং তীব্র কম্পনের শিকার হওয়া উচিত নয়।

6. বার্ষিক ফুটো হার;≤0.1%।
