কাঠামো এবং কাজের নীতি

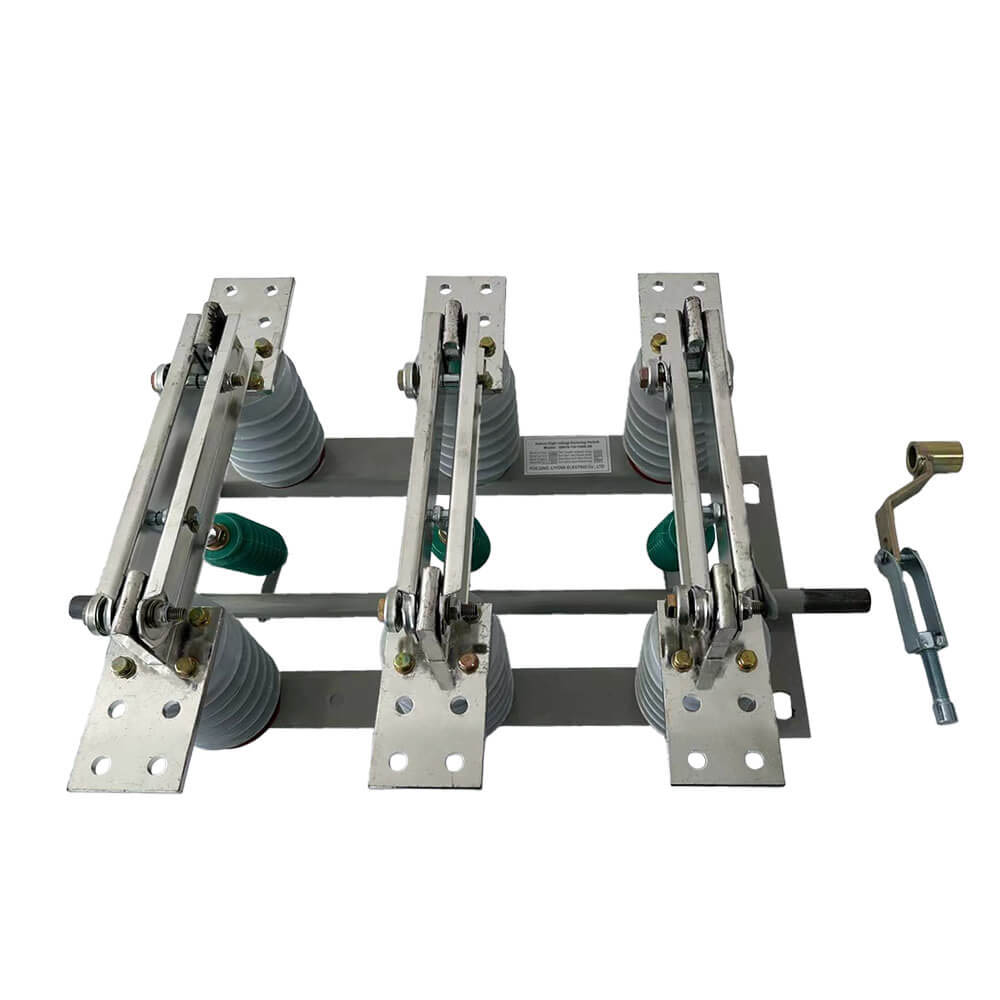

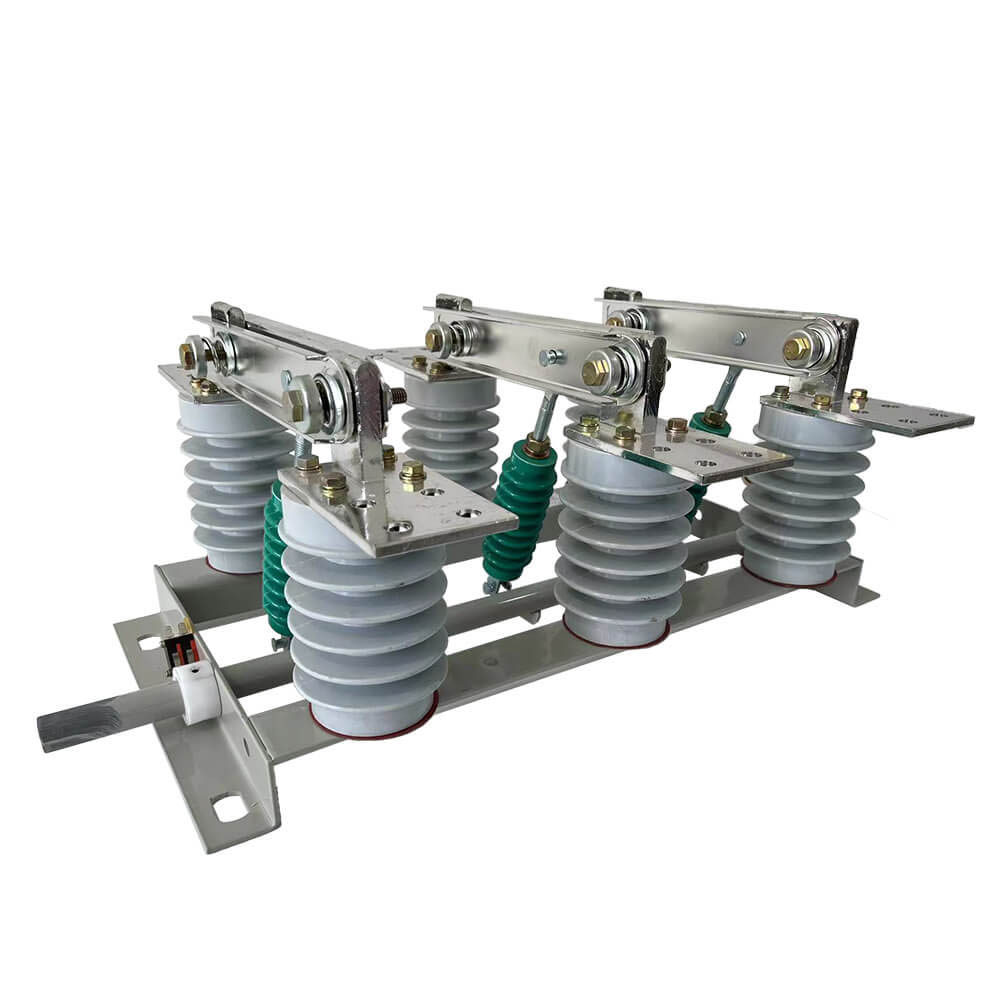

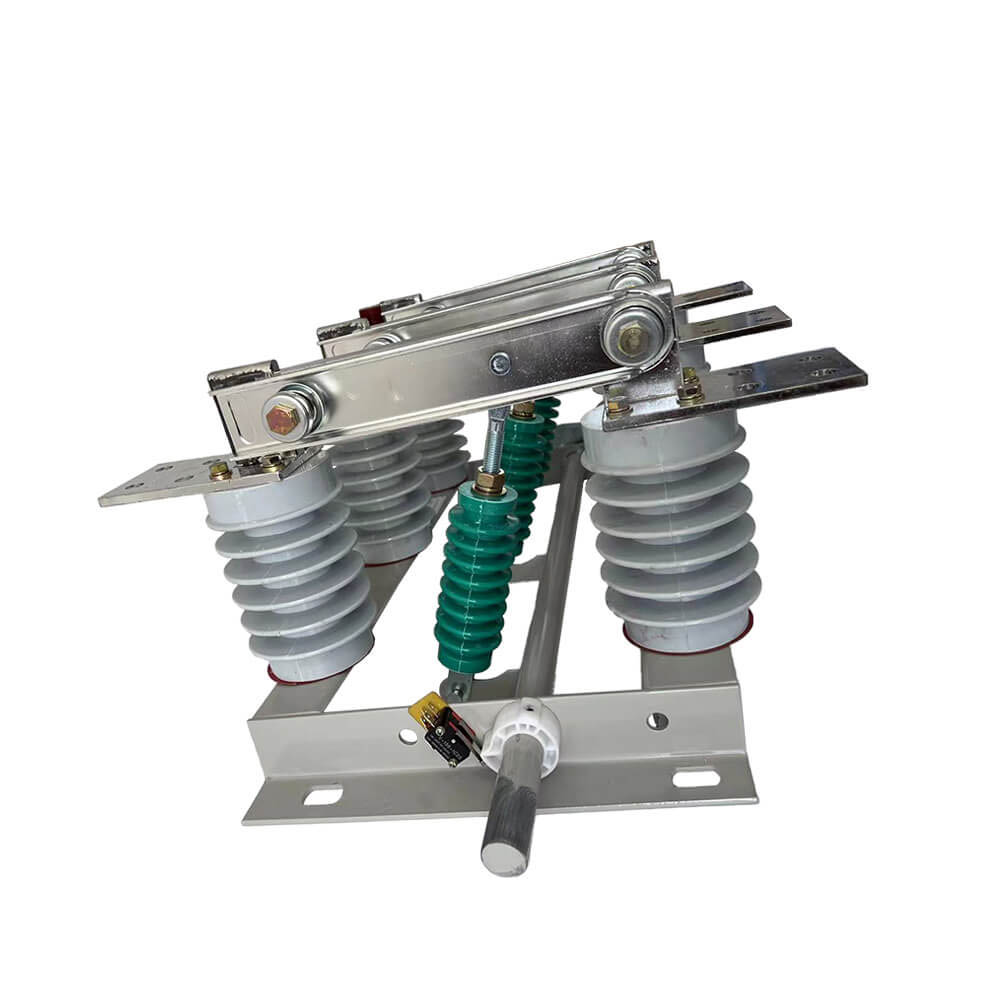

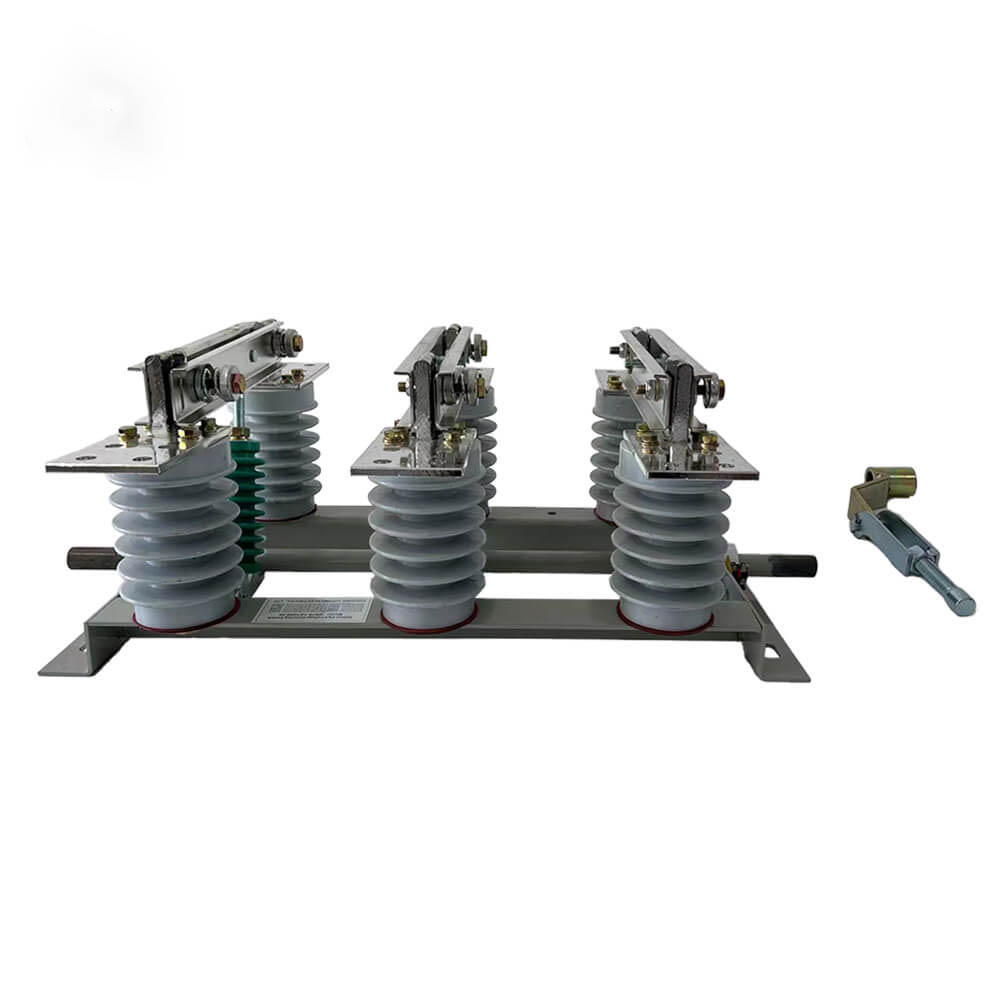

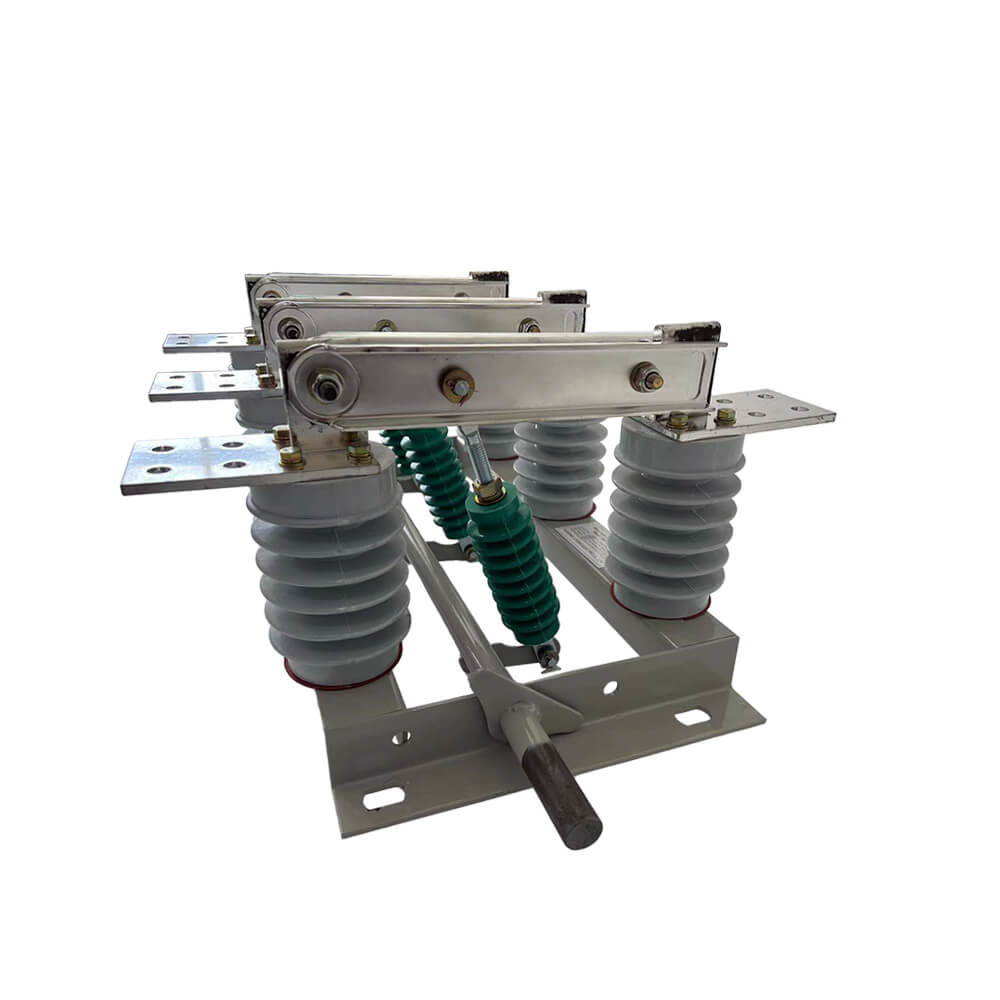

GN19-12 ইনডোর সংযোগ বিচ্ছিন্ন উচ্চ ভোল্টেজ বিচ্ছিন্নতা সুইচ
জিএন 19-12, 12 সি সিরিজ ইনডোর হাই-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি (এরপরে সংযোগ বিচ্ছিন্ন স্যুইচ হিসাবে উল্লেখ করা হয়) 12 কেভি, থ্রি-ফেজ এসি 60Hz এর রেটযুক্ত ভোল্টেজ সহ ইনডোর ডিভাইসগুলি এবং যখন ভোল্টেজ এবং কোনও লোড থাকে তখন সার্কিটগুলি বিভক্ত এবং বন্ধ করার জন্য ব্যবহৃত হয়।
এই বিচ্ছিন্নতা স্যুইচের এই সিরিজটি থ্রি-মেরু প্রকার, বেস ফ্রেম, ঘোরানো শ্যাফ্ট এবং লিভার, চীনামাটির বাসন স্তম্ভ ইনসুলেটর, গেট ছুরি এবং সংযোগ বোর্ড নিয়ে গঠিত। ঘোরানো শ্যাফ্টটি বেস ফ্রেমে স্থাপন করা হয়, যার উপরে তিন জোড়া লিভার ঝালাই করা হয় এবং লিভারগুলি পুল রড চীনামাটির বাসন অন্তরক দিয়ে গেটের ছুরি দিয়ে ঘাড় হয়। শ্যাফ্টটি নীচের ফ্রেমের বাইরে প্রসারিত হয় এবং এর যে কোনও বিভাগ অপারেটিং পদ্ধতির সাথে সংযুক্ত হতে পারে।
GN19-12/400, 630, 1000, 1250 টাইপ সংযোগ বিচ্ছিন্ন স্যুইচ এর পরিবাহী অংশ প্রতিটি পর্বের জন্য দুটি স্তম্ভ ইনসুলেটর দ্বারা বেসে স্থির করা হয়। (জিএন 19-12 সি/400, 630, 1000, 1250 ধরণের একটি স্তম্ভ অন্তরক এবং একটি চীনামাটির বাসন কেসিং ইনসুলেটর রয়েছে)) তিনটি পর্যায় সমান্তরালে ইনস্টল করা হয় এবং পরিবাহী অংশটি যোগাযোগের ছুরি এবং যোগাযোগধারীদের (বা পরিবাহী রডস) স্ট্যাটিক পরিচিতি নিয়ে গঠিত। যোগাযোগের ছুরির প্রতিটি পর্ব টাই ইনসুলেটরের মাঝখানে সংযুক্ত থাকে, টাই ইনসুলেটর টাই হয় এবং সংযুক্ত স্পিন্ডলের গোড়ায় ইনস্টল করা হয়। স্পিন্ডলটি সংযোগকারী রড (ব্যবহারকারী-সরবরাহিত) এবং সিএস 6-1 ধরণের হ্যান্ডেলটির মাধ্যমে চলমান প্রক্রিয়াটির সাথে সংযুক্ত রয়েছে। সংযোগকারী যোগাযোগের ছুরিটি দুটি স্লটেড কপার প্লেট সমন্বয়ে গঠিত, যা নীচের তাপমাত্রা কমিয়ে দেওয়ার জন্য যোগাযোগের ছুরির তাপ অপচয় হ্রাস ক্ষেত্রটি কেবল বাড়িয়ে তোলে না, তবে যোগাযোগের ছুরির যান্ত্রিক শক্তিও উন্নত করে, যাতে স্যুইচের গতিশীল স্থিতিশীলতা উন্নত হয়। যোগাযোগের ছুরির এক প্রান্তটি একটি বল্ট (শের গাড়ি) দ্বারা যোগাযোগের ব্লকে (বা পরিবাহী রডে) মাউন্ট করা হয়। চৌম্বকীয় লকিং প্লেট ইনস্টলেশন সংস্পর্শে GN19-12/1000, 1250, আরও চৌম্বকীয় লকিং প্লেটের উদ্দেশ্যটি হ'ল যখন দুটি খাঁজ যোগাযোগের ছুরি বাড়ানোর জন্য একটি বৃহত শর্ট সার্কিট কারেন্টের মধ্যে | আকর্ষণ GN19-12/400, 630 সংযোগ বিচ্ছিন্ন সুইচগুলির বর্তমানের মাধ্যমে একটি ছোট সীমা রয়েছে, সুতরাং চৌম্বকীয় লকিং প্লেট যুক্ত করার দরকার নেই।
 |
 |
 |

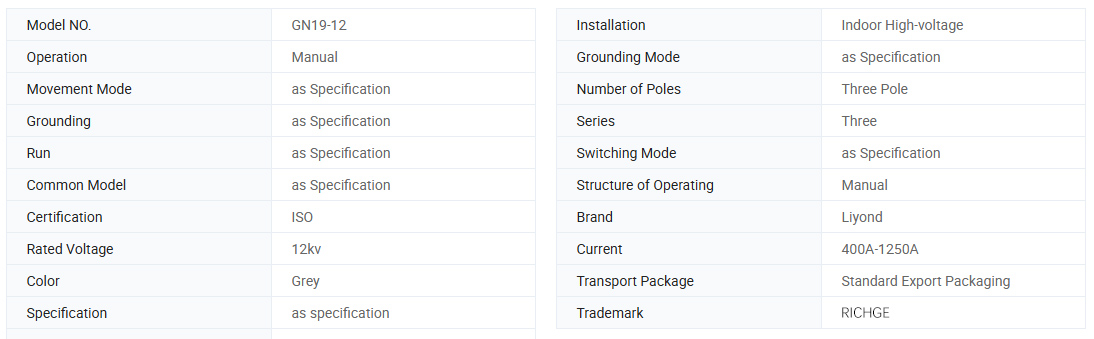

| মডেল |
রেটেড ভোল্টেজ (কেভি） |
রেটেড কারেন্ট (ক) |
রেট দেওয়া স্বল্প সময়ের বর্তমান বর্তমান ( / 4 এস) |
রেটেড পিক সহ্য বর্তমান (দ্য) |
| Gn19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| Gn19-12 / 630-20 |
12 | 630 | 20 | 50 |
| Gn19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| Gn19-12c/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| জিএন 19-12 সি/630-20 |
12 | 630 | 20 | 50 |
| জিএন 19-12 সি/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12c/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. পরিবেষ্টিত তাপমাত্রার উপরের সীমা +40 ℃, নিম্ন সীমা -এল 0 ℃, দ্রষ্টব্য: -25 ℃ এ স্টোরেজ এবং পরিবহণের অনুমতি দিন
2। উচ্চতা 1000 মিটারের বেশি নয়
3। আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয়, মাসিক গড় 90%এর বেশি নয়
4। জলীয় বাষ্পের চাপ: দৈনিক গড় 2.2 × 10-3 এমপিএর বেশি নয়, মাসিক গড় 1.8 × 10-3 এমপিএর বেশি নয়
5 ... আশেপাশের বায়ু ক্ষয়কারী বা দহনযোগ্য গ্যাস, জলীয় বাষ্প এবং অন্যান্য সুস্পষ্ট দূষণ থেকে মুক্ত হওয়া উচিত।
6 .. কোনও নিয়মিত এবং হিংস্র কম্পন নেই।
দ্রষ্টব্য: উপরের শর্তগুলির সাথে সামঞ্জস্য না হলে সমস্যাটি সমাধান করার জন্য দয়া করে প্রস্তুতকারকের সাথে পরামর্শ করুন
অর্ডার দেওয়ার নির্দেশাবলী O OEM & ODM গ্রহণ করুন: হ্যাঁ
● শংসাপত্র: সিই, পরীক্ষার রিপোর্ট
● উত্পাদনের সময়: 7 ~ 12 কার্যদিবস
● ওয়ারেন্টি সময়কাল: 12 মাস
● ডেলিভারির সময়: 15 দিন
This এই স্যুইচটি অর্ডার করার সময়, দয়া করে মডেল স্পেসিফিকেশন, রেটেড ভোল্টেজ, রেটেড বর্তমান এবং অন্যান্য প্রযুক্তিগত ডেটা নির্দেশ করুন।
The যদি বিশেষ প্রয়োজনীয়তা থাকে তবে আপনি সেগুলি সমাধান করার জন্য আমাদের সাথে আলোচনা করতে পারেন।
