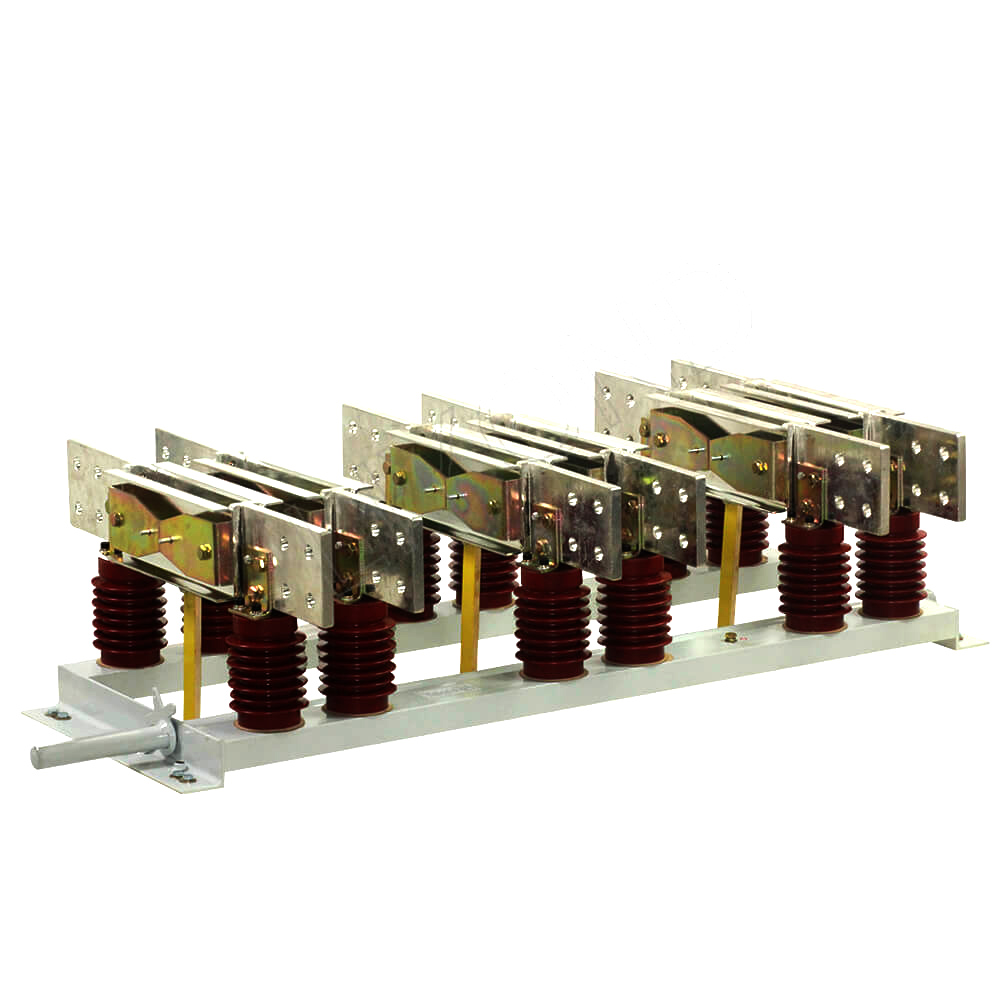

জিএন 22-12 থ্রি-ফেজ বিচ্ছিন্ন সুইচ 6300A উচ্চ বর্তমান ইনডোর উচ্চ ভোল্টেজ

    জিএন 22-12 (সি) (ডি) সিরিজ ইনডোর হাই-ভোল্টেজ ডিসকনেক্টর উচ্চ-ভোল্টেজ সুইচগিয়ারটি ভোল্টেজের অধীনে সংযোগ, সংযোগ বিচ্ছিন্ন করতে বা রূপান্তর করতে 12 কেভি, 50Hz এবং নীচে রেটযুক্ত ভোল্টেজ সহ পাওয়ার সিস্টেমে ব্যবহৃত হয় তবে কোনও লোড নেই।

ম্যাচিং মেকানিজম: সিএস 6-1, সিএস 6-2 এবং অন্যান্য ম্যানুয়াল অপারেটিং প্রক্রিয়া এবং বৈদ্যুতিক অপারেটিং প্রক্রিয়াগুলিতেও সজ্জিত।

   এই সিরিজের স্যুইচগুলি সিএস 6-2 ম্যানুয়াল অপারেটিং মেকানিজম বা বৈদ্যুতিক অপারেটিং মেকানিজম দ্বারা পরিচালিত হয় এবং সংযোগ বিচ্ছিন্নটির বাম বা ডানদিকে ইনস্টল করা যেতে পারে।

কাঠামোগত বৈশিষ্ট্য

এই পণ্যটি একটি তিন-পর্যায়ের সাধারণ নীচের ছুরি কাঠামোর সাথে একটি উচ্চ-বর্তমান বিচ্ছিন্ন সুইচ। এটি ক্লোজিং এবং যোগাযোগের দ্বি-পদক্ষেপের ক্রিয়া সহ একটি যান্ত্রিক লকিং প্রোটোটাইপ গ্রহণ করে, পরিধান-মুক্ত যোগাযোগ অর্জন, ছোট অপারেটিং শক্তি, উচ্চ যোগাযোগের চাপ এবং ভাল গতিশীল তাপীয় স্থিতিশীলতা অর্জন করে।

অ্যাপ্লিকেশন অঞ্চল:

সুইচগিয়ার সিস্টেমগুলি: বৈদ্যুতিক সার্কিটগুলি বিচ্ছিন্ন ও সুরক্ষার জন্য ধাতব-সংযুক্ত সুইচগিয়ারে ব্যবহৃত হয়।

বিদ্যুৎ বিতরণ সরঞ্জাম: পাওয়ার সাবস্টেশনগুলিতে ব্যবহারের জন্য আদর্শ, রক্ষণাবেক্ষণের সময় সার্কিটের নিরাপদ বিচ্ছিন্নতা নিশ্চিত করা।

বৈদ্যুতিক বিদ্যুৎকেন্দ্র: অন্দর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত যেখানে নিরাপদ ক্রিয়াকলাপ এবং রক্ষণাবেক্ষণের জন্য উচ্চ-ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নতা প্রয়োজন।

ট্রান্সফর্মার স্টেশনগুলি: ট্রান্সফর্মার সার্কিটগুলির নিরাপদ বিচ্ছিন্নতার জন্য ট্রান্সফর্মার সাবস্টেশনগুলিতে প্রয়োগ করা হয়েছে।

পুনর্নবীকরণযোগ্য শক্তি ইনস্টলেশন: রক্ষণাবেক্ষণের সময় সুরক্ষা এবং বিচ্ছিন্নতার জন্য সৌর এবং বায়ু খামারগুলির মতো শক্তি সঞ্চয় বা পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে ব্যবহার করা যেতে পারে।

ব্যবহারের জন্য পরিবেশগত শর্ত

1. আম্বিয়েন্ট বায়ু তাপমাত্রা: -15 ℃ ~ 40 ℃, দৈনিক গড় তাপমাত্রা ≦ 35 ℃ ℃

2. এলটিটিউড ≦ 1000 মি।

3. তাপমাত্রার শর্ত:

দৈনিক গড় আপেক্ষিক আর্দ্রতা ≦ 95%, দৈনিক গড় জলীয় বাষ্প চাপ ≦ 2.2kpa;

মাসিক গড় আপেক্ষিক আর্দ্রতা ≦ 90%, মাসিক গড় জলীয় বাষ্পের চাপ ≦ 1.8KPA।

4.আরেথকেক তীব্রতা ≦ 8 ডিগ্রি।

5. আগুন, বিস্ফোরণ বিপদ, গুরুতর দূষণ, রাসায়নিক জারা এবং গুরুতর কম্পন ছাড়া প্লেসগুলি।

দ্রষ্টব্য: যদি পণ্য ব্যবহারের শর্তগুলি উপরের বিধানগুলির চেয়ে বেশি হয় তবে ব্যবহারকারী সংস্থার সাথে আলোচনা করে এবং নির্ধারণ করবে।

প্রদর্শন বর্ণনা

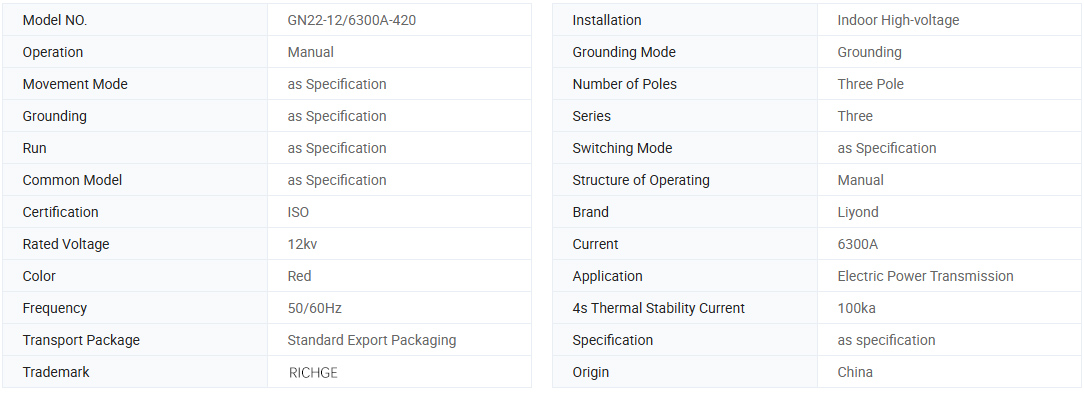

প্রযুক্তিগত প্যারামিটার

মডেল।	রেট ভোল্টেজ	রেটেড কারেন্ট	4-সেকেন্ড তাপীয় স্থায়িত্ব বর্তমান (কার্যকর মান) কেএ	গতিশীল স্থায়িত্ব বর্তমান (শীর্ষ মান) কেএ
জিএন 22-12 (সি) (ডি)/2000 এ	12	2000	50	100
জিএন 22- 12 (সি) (ডি)/2500 এ	12	2500	50	125
জিএন 22-12 (সি) (ডি)/3150 এ	12	3150	50	125
জিএন 22- 12 (সি) (ডি)/4000 এ	12	4000	50	125
জিএন 22-12 (সি) (ডি)/5000 এ	12	5000	100	250
জিএন 22- 12 (সি) (ডি)/6300 এ	12	6300	100	250
জিএন 22- 12 (সি) (ডি)/8000 এ	12	8000	100	250

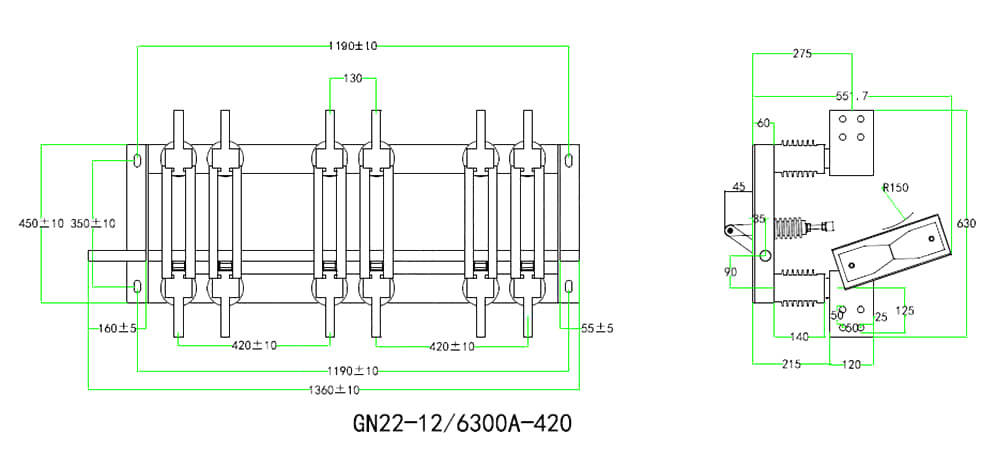

মাত্রিক অঙ্কন রেফারেন্স (6300 এ)
