ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

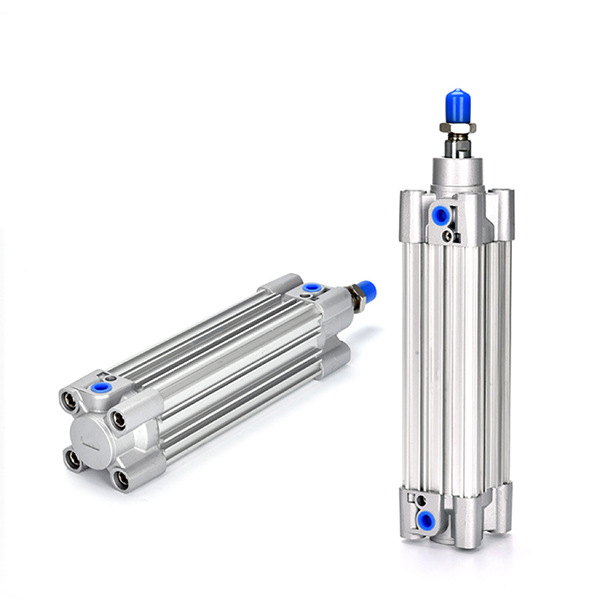

SOLH CP96S সিরিজের টাই রড সিলিন্ডার ISO15552 / VDMA24562 আন্তর্জাতিক মান মেনে চলে। ডুয়াল কুশন সিস্টেম (অ্যাডজাস্টেবল এয়ার কুশন + রাবার বাফার প্যাড) দিয়ে সজ্জিত অ্যালুমিনিয়াম প্রোফাইল ব্যারেল গ্রহণ করে। কম শব্দ, উচ্চ দৃঢ়তা, উচ্চ-গতির জন্য উপযুক্ত, উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং এবং লং-স্ট্রোক হেভি-ডিউটি অটোমেশন অ্যাপ্লিকেশনের বৈশিষ্ট্য। মূল CP96S সিরিজের সাথে সরাসরি যান্ত্রিক বিনিময়।
1. কাঠামো: অন্তর্নির্মিত টাই রড সহ প্রোফাইল ব্যারেল, ঐতিহ্যগত টাই রড সিলিন্ডারের তুলনায় 15% হালকা। ডুয়াল কুশন শেষের প্রভাবকে ব্যাপকভাবে শোষণ করে এবং অপারেশনের শব্দ কমায়।
2. উপাদান: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল, উচ্চ-শক্তির শেষ ক্যাপ, হার্ড ক্রোম ধাতুপট্টাবৃত পিস্টন রড। পরিধান-প্রতিরোধী এবং দীর্ঘ সেবা জীবন.
3. অপারেশন ভেরিয়েন্ট
-- CP96S: একক রড ডবল অ্যাক্টিং স্ট্যান্ডার্ড মডেল
-- CP96SD (প্রত্যয় W): ডাবল রড ডাবল অ্যাক্টিং, চমৎকার অ্যান্টি-টরশন কর্মক্ষমতা
-- প্রত্যয় -S: চৌম্বক সুইচের জন্য অন্তর্নির্মিত চৌম্বকীয় রিং
4. কুশন সিস্টেম: এয়ার কুশন + রাবার কম্পোজিট বাফার, 50~1000mm/s হাই-স্পিড সাইক্লিংয়ের জন্য নিখুঁত।
5. উচ্চ দৃঢ়তা: স্পষ্টতা machined শেষ ক্যাপ, ছোট পিস্টন রড বিচ্যুতি, শক্তিশালী অফসেট লোড প্রতিরোধের.
6. সেন্সর গ্রুভ: M9B, A93 সিরিজের চৌম্বকীয় সুইচের জন্য সংরক্ষিত স্লট।
7. বিনিময়যোগ্যতা: ISO15552 মান মাত্রা, SE, SAI, DNC সিরিজের আনুষাঙ্গিকগুলির সাথে সামঞ্জস্যপূর্ণ।

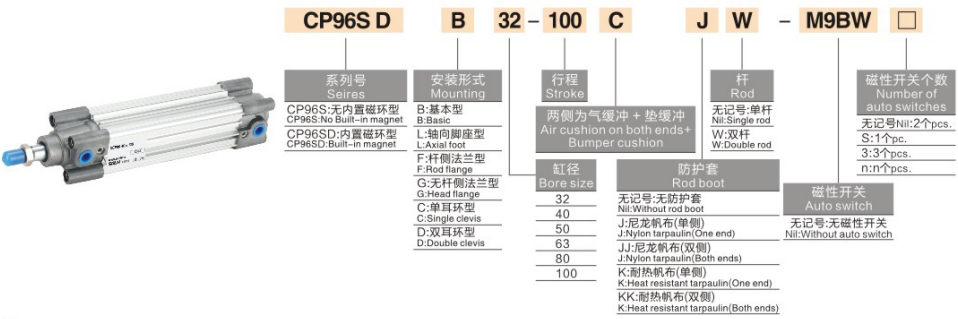

1. মডেল উদাহরণ: CP96SB40-100W-S
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| CP96S |
সিরিজ কোড |
ISO15552 টাই রড প্রোফাইল সিলিন্ডার |
|
B |
মাউন্টিং কোড |
বি = মৌলিক; এল = পা; F=রড ফ্ল্যাঞ্জ; G=ক্যাপ ফ্ল্যাঞ্জ; সি = একক ক্লিভিস; D = ডাবল ক্লিভিস |
|
40 |
বোর সাইজ |
φ32/40/50/63/80/100/125 মিমি |
|
100 |
স্ট্রোক দৈর্ঘ্য |
স্ট্যান্ডার্ড: 25 ~ 800 মিমি, কাস্টমাইজড সর্বোচ্চ 2000 মিমি |
|
W |
ডাবল রড মার্ক |
একক রডের জন্য W সরান |
| -এস |
চুম্বক বিকল্প |
অন্তর্নির্মিত চৌম্বকীয় রিং |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
-- CP96SB50-200-S: Bore50, stroke200, একক রড, চুম্বক সহ মৌলিক প্রকার
-- CP96SF63-150W: Bore63, stroke150, ডাবল রড, রড সাইড ফ্ল্যাঞ্জ মাউন্ট
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
| বোর রেঞ্জ |
φ32,40,50,63,80,100,125 মিমি |
| অপারেটিং চাপ |
0.05~1.0 MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-20~+70℃; চুম্বক সজ্জিত: -10~+60℃ |
| পিস্টন গতি |
50~1000 মিমি/সেকেন্ড |
| কুশন |
উভয় প্রান্তে সামঞ্জস্যযোগ্য এয়ার কুশন + রাবার প্যাড |
| এয়ার পোর্ট থ্রেড |
G1/8 ~ G3/4 বোরের উপর নির্ভর করে |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন |
| স্ট্রোক সহনশীলতা |
≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm |
|
বোর (মিমি) |
খোঁচা (N) |
পুল ফোর্স (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. মাউন্ট অপশন
-- বেসিক, ফুট মাউন্ট, সামনে/পিছনের ফ্ল্যাঞ্জ, একক/ডাবল ক্লিভিস।
2. প্রধান ডেরিভেটিভ সিরিজ
-- CP96S / CP96SD: একক রড এবং ডবল রড মডেল
-- CP96SK: উচ্চ তাপমাত্রা কাস্টমাইজড সিলিন্ডার
-- CP96SR: হালকা জারা পরিবেশের জন্য স্টেইনলেস স্টীল পিস্টন রড
1. বোর নির্বাচন: প্রয়োজনীয় থ্রাস্ট গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; উচ্চ গতি এবং কম শব্দের চাহিদার জন্য CP96S কে অগ্রাধিকার দিন।
2. স্ট্রোক নিশ্চিতকরণ: 10~20mm নিরাপত্তা মার্জিন যোগ করুন; সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 800 মিমি, 2000 মিমি পর্যন্ত কাস্টমাইজ করা হয়েছে।
3. কনফিগারেশন মিল
-- অবস্থান প্রতিক্রিয়া: M9B/A93 চৌম্বক সুইচ সহ -S চুম্বক মডেল চয়ন করুন;
-- মাউন্ট: অনুভূমিক ভারী লোড জন্য এল ফুট মাউন্ট; উল্লম্ব ইনস্টলেশনের জন্য এফ ফ্ল্যাঞ্জ;
-- বিশেষ পরিবেশ: উচ্চ তাপমাত্রার জন্য CP96SK, ক্ষয়কারী অবস্থার জন্য CP96SR নির্বাচন করুন।
SOLH CP96S ISO15552 টাই রড সিলিন্ডার দ্বৈত বায়ু এবং রাবার কুশন, উচ্চ গতির কম শব্দ, শক্তিশালী অ্যান্টি-অফসেট লোড ক্ষমতা, উচ্চ-ফ্রিকোয়েন্সি এক্সপোর্ট অটোমেশন সরঞ্জামের জন্য আদর্শ ভারী-শুল্ক লিনিয়ার অ্যাকুয়েটর।
