ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

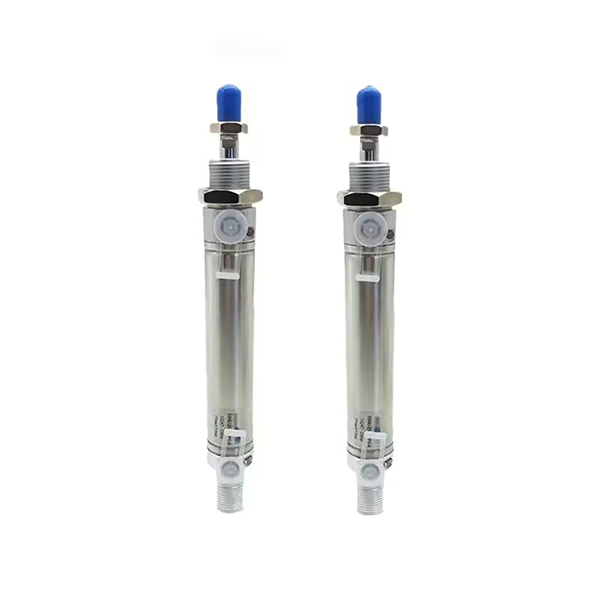

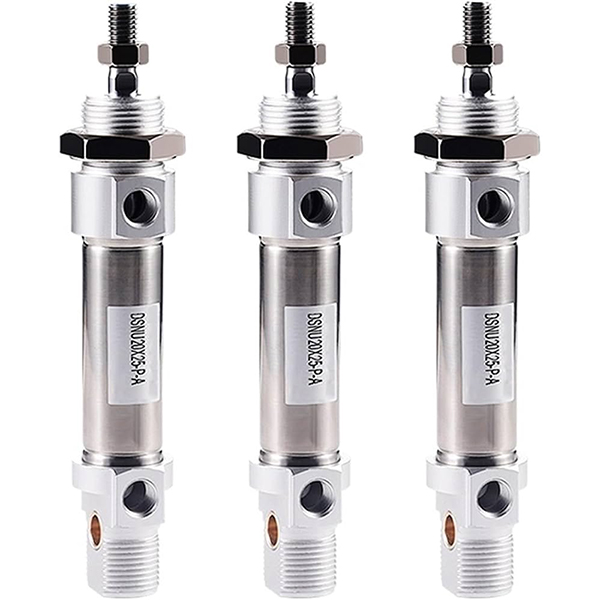

SOLH DSNU সিরিজ হল ISO 6432 এবং CETOP RP52P আন্তর্জাতিক মানের সাথে সম্পূর্ণরূপে অনুগত একটি উচ্চ-পারফরম্যান্স স্টেইনলেস স্টীল মিনি বায়ুসংক্রান্ত সিলিন্ডার। এটি φ8 থেকে φ63mm পর্যন্ত একটি বোর রেঞ্জ কভার করে, এতে সম্পূর্ণ SUS304 স্টেইনলেস স্টীল সিলিন্ডার টিউব এবং পিস্টন রড, স্ব-সামঞ্জস্যপূর্ণ বায়ুসংক্রান্ত কুশনিং, উচ্চতর জারা প্রতিরোধ এবং অতি-দীর্ঘ পরিষেবা জীবন রয়েছে। FESTO DSNU, SMC CM2 এবং Airtac MG সিরিজের সাথে সামঞ্জস্যপূর্ণ, এটি খাদ্য, ফার্মাসিউটিক্যাল, ইলেকট্রনিক, প্যাকেজিং, টেক্সটাইল এবং আর্দ্র, দুর্বল অ্যাসিড এবং দুর্বল ক্ষারীয় কাজের অবস্থার সাথে বিশেষ স্বয়ংক্রিয় পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।
1.1 গ্লোবাল স্ট্যান্ডার্ড এবং সম্পূর্ণ বিনিময়যোগ্যতা
ISO 6432 এবং CETOP RP52P সার্বজনীন শিল্প মান অনুযায়ী কঠোরভাবে নির্মিত, সমস্ত মাউন্টিং মাত্রা এবং ইন্টারফেস স্পেসিফিকেশন বিশ্বব্যাপী একীভূত। এটি মূলধারার আন্তর্জাতিক ব্র্যান্ডের মিনি সিলিন্ডারগুলির সাথে সম্পূর্ণ বিনিময়যোগ্যতা অর্জন করে, শূন্য-পরিবর্তন প্রতিস্থাপন এবং স্ট্যান্ডার্ড স্বয়ংক্রিয় সরঞ্জামের ব্যাচ আপগ্রেডিং সমর্থন করে।
1.2 সম্পূর্ণ স্টেইনলেস স্টীল জারা-প্রতিরোধী কাঠামো
প্রিমিয়াম SUS304 স্টেইনলেস স্টীল সিলিন্ডার টিউব এবং পিস্টন রড, নকল অ্যালুমিনিয়াম খাদ শেষ কভারের সাথে মিলে যাওয়া। ইন্টিগ্রেটেড উপাদান কাঠামো চমৎকার মরিচা-প্রমাণ, বিরোধী জারা এবং উচ্চ-শক্তি কর্মক্ষমতা প্রদান করে, উচ্চ আর্দ্রতা, ধূলিকণা, দুর্বল অ্যাসিড এবং দুর্বল ক্ষারগুলির মতো কঠোর পরিবেশে পুরোপুরি অভিযোজিত, স্থায়িত্বের ক্ষেত্রে সাধারণ অ্যালুমিনিয়াম মিনি সিলিন্ডারের চেয়ে অনেক বেশি।
1.3 রোলার ক্রিম্পড ফার্ম স্ট্রাকচার
আঁটসাঁট এবং দৃঢ় সামগ্রিক কাঠামো, অসামান্য কম্পন প্রতিরোধের এবং স্থিতিশীল অপারেশনের সাথে শেষ কভার সংযোগের জন্য পেশাদার রোলার ক্রিমিং সিলিং প্রযুক্তি গ্রহণ করা। সুবিন্যস্ত বৃত্তাকার সোজা আকৃতির বৈশিষ্ট্যগুলি সাধারণ কাঠামো এবং সুবিধাজনক দৈনিক বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ, পরবর্তী অপারেশন খরচ হ্রাস করে।
1.4 ডাইভারসিফাইড মোশন এবং শর্ট-টাইপ কমপ্যাক্ট বিকল্প
• ডিএসএনইউ ডাবল অ্যাক্টিং: ডুয়াল-এন্ড এয়ার ইনটেক রেসিপ্রোকেটিং মোশন, প্রচলিত লিনিয়ার অটোমেশনের জন্য সবচেয়ে সার্বজনীন স্ট্যান্ডার্ড টাইপ।
• ডিএসএনইউ-...-P একক অভিনয় (পুশ আউট): স্প্রিং পুশ-আউট কাঠামো, নিরাপত্তা রিসেট পরিস্থিতিতে পাওয়ার ব্যর্থতার পরে স্বয়ংক্রিয় এক্সটেনশন।
• ডিএসএনইউ-…-R একক অভিনয় (পিছনে টানুন): স্প্রিং রিটার্ন স্ট্রাকচার, প্রতিরক্ষামূলক পজিশনিং মেকানিজমের জন্য পাওয়ার ব্যর্থতার পর স্বয়ংক্রিয় প্রত্যাহার।
• ডিএসএনইউ-...-PPV স্ব-অ্যাডজাস্টিং কুশন: দ্বৈত শেষ বুদ্ধিমান স্ব-সামঞ্জস্য বায়ুসংক্রান্ত বাফার, কোন ম্যানুয়াল সমন্বয় প্রয়োজন, পূর্ণ চাপ পরিসীমা উচ্চ-গতি অপারেশন জন্য উপযুক্ত.
• ডিএসএনইউ-S সংক্ষিপ্ত প্রকার: সামগ্রিক দৈর্ঘ্যে 35 মিমি ছোট এবং স্ট্যান্ডার্ড টাইপের চেয়ে প্রস্থে 40% সংকীর্ণ, অতি-সংকীর্ণ স্থান ইনস্টলেশন পরিস্থিতির জন্য কাস্টমাইজ করা হয়েছে।
1.5 আপগ্রেড কুশন এবং লো-ঘর্ষণ সিলিং সিস্টেম
মৌলিক শব্দ এবং প্রভাব হ্রাসের জন্য ইলাস্টিক বাফার প্যাড (পি) দিয়ে সজ্জিত স্ট্যান্ডার্ড; ঐচ্ছিক উদ্ভাবনী PPV স্ব-অ্যাডজাস্টিং এয়ার কুশন, উচ্চ-গতির ঘন ঘন চলাচলের জন্য স্বয়ংক্রিয় অভিযোজিত বাফারিং সহ 0.1~1.0MPa পূর্ণ চাপের পরিসরে অভিযোজিত। দ্বিমুখী নিম্ন-ঘর্ষণ যৌগিক সীল এবং অন্তর্নির্মিত তেল স্টোরেজ খাঁজ দিয়ে সজ্জিত, সিলিন্ডারে অতি-নিম্ন প্রারম্ভিক চাপ, স্থিতিশীল তেল-মুক্ত অপারেশন এবং 8 মিলিয়নেরও বেশি চক্রের পরিষেবা জীবন রয়েছে।
1.6 যথার্থ চৌম্বকীয় আবেশন কনফিগারেশন
ঐচ্ছিক অন্তর্নির্মিত চৌম্বকীয় রিং (A কোড) FESTO SMT এবং SMC M9B সিরিজের চৌম্বক সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, রিয়েল-টাইম সঠিক পিস্টন অবস্থান সনাক্তকরণ এবং PLC সংকেত সংযোগ নিয়ন্ত্রণ, স্বয়ংক্রিয় চক্র অবস্থান এবং বুদ্ধিমান পর্যবেক্ষণ সমর্থন করে।
1. আদর্শ মডেল স্ট্রাকচার: DSNU25-100-PPV-A-MQ
|
কোড সেগমেন্ট |
সংজ্ঞা |
|
ডিএসএনইউ |
সিরিজ কোড: ISO 6432 স্ট্যান্ডার্ড ডাবল অ্যাক্টিং মিনি সিলিন্ডার |
|
25 |
বোরের আকার (মিমি): 8/10/12/16/20/25/32/40/50/63 |
|
100 |
স্ট্রোক দৈর্ঘ্য (মিমি): ডাবল অ্যাক্টিং ≤500 মিমি; একক অভিনয় ≤150 মিমি |
|
পিপিভি/পি |
বাফার টাইপ: PPV = স্ব-অ্যাডজাস্টিং এয়ার কুশন; P = ইলাস্টিক বাফার প্যাড |
|
A |
অন্তর্নির্মিত চৌম্বকীয় রিং সহ (পজিশন সেন্সিংয়ের জন্য ঐচ্ছিক) |
|
এমকিউ/এমএ/এমএইচ/কেপি |
মাউন্টিং কোড: MQ = পার্শ্ববর্তী পোর্ট ফ্ল্যাঞ্জ; MA=অক্ষীয় পোর্ট ফ্ল্যাঞ্জ; MH=সরাসরি মাউন্টিং; কেপি = ক্ল্যাম্পিং ইউনিট |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• ডাবল অ্যাক্টিং PPV কুশন ম্যাগনেটিক মডেল: DSNU32-75-PPV-A-MQ (32mm বোর, 75mm স্ট্রোক, পার্শ্বীয় ফ্ল্যাঞ্জ মাউন্টিং, চৌম্বকীয় সজ্জিত)
• শর্ট-টাইপ ডাবল অ্যাক্টিং ইলাস্টিক কুশন মডেল: DSNU-S20-50-P-A (20mm বোর, 50mm স্ট্রোক, আল্ট্রা-কম্প্যাক্ট শর্ট বডি, ম্যাগনেটিক সজ্জিত)
• একক অভিনয় বসন্ত রিটার্ন মডেল: DSNU16-30-R-P-A (16mm বোর, 30mm স্ট্রোক, স্প্রিং রিসেট, ম্যাগনেটিক সজ্জিত)
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
বোর সাইজ |
φ8/10/12/16/20/25/32/40/50/63 মিমি |
|
কাজের চাপ পরিসীমা |
ডাবল অ্যাক্টিং: 0.1~1.0MPa; একক অভিনয়: 0.2~1.0MPa |
|
প্রমাণ চাপ |
1.5 এমপিএ |
|
কাজের তাপমাত্রা |
-20℃~80℃ (অ-চৌম্বকীয়); -10℃~60℃ (চৌম্বকীয় প্রকার) |
|
অপারেটিং গতি |
50~750mm/s (উচ্চ গতির অভিযোজনের জন্য পিপিভি এয়ার কুশন) |
|
বাফার মোড |
স্ট্যান্ডার্ড ইলাস্টিক কুশন (পি); ঐচ্ছিক স্ব-সামঞ্জস্য PPV বায়ু কুশন |
|
পোর্ট থ্রেড |
M5 (8/10/12/16); G1/8 (20/25/32); G1/4 (40/50); G3/8 (63) |
|
তৈলাক্তকরণ মোড |
তেল-মুক্ত অপারেশন (ফ্যাক্টরির বাইরে প্রি-লুব্রিকেটেড) |
|
স্ট্রোক সহনশীলতা |
≤150 মিমি: ±1.0 মিমি; >150 মিমি: ±1.5 মিমি |
4.1 ডাবল অ্যাক্টিং (DSNU) পারফরম্যান্স ডেটা
|
বোর (মিমি) |
খোঁচা (N) |
উত্তেজনা (N) |
অনুভূমিক লোড (কেজি) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
4.2 একক অভিনয় (DSNU-R স্প্রিং রিটার্ন) পারফরম্যান্স ডেটা
|
বোর (মিমি) |
খোঁচা (N) |
স্প্রিং রিসেট ফোর্স (N) |
অনুভূমিক লোড (কেজি) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
5.1 বৈচিত্রপূর্ণ সর্বজনীন মাউন্টিং পদ্ধতি
• MQ পার্শ্বীয় পোর্ট ফ্ল্যাঞ্জ: সাইড এয়ার ইনলেট সহ স্ট্যান্ডার্ড ফ্ল্যাঞ্জ ফিক্সড মাউন্টিং, প্রচলিত অটোমেশন লেআউটের জন্য সবচেয়ে সর্বজনীন প্রকার
• এমএ এক্সিয়াল পোর্ট ফ্ল্যাঞ্জ: অক্ষীয় বায়ু খাঁড়ি নকশা, বিশেষভাবে সীমিত অক্ষীয় ইনস্টলেশন স্থান জন্য অভিযোজিত
• এমএইচ ডাইরেক্ট মাউন্ট: শেষ কভার সরাসরি ফিক্সিং কাঠামো, সংকীর্ণ স্থান ইনস্টলেশনের জন্য অতি-পাতলা শরীর
• কেপি ক্ল্যাম্পিং ইউনিট: নির্বিচারে স্ট্রোক পজিশন ফিক্সিং এবং অ্যান্টি-অফসেট পজিশনিংয়ের জন্য অন্তর্নির্মিত লকিং ফাংশন
• FA/FB ফ্রন্ট/রিয়ার ফ্ল্যাঞ্জ: সামনে এবং পিছনের ফ্ল্যাট ফ্ল্যাঞ্জ ফিক্সিং, ISO স্ট্যান্ডার্ড মাউন্টিং আনুষাঙ্গিকগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
5.2 কোর ডেরিভেটিভ সিরিজ
• ডিএসএনইউ স্ট্যান্ডার্ড: সাধারণ অটোমেশনের জন্য ইলাস্টিক বা এয়ার বাফার সহ সর্বজনীন ডবল অ্যাক্টিং টাইপ
• ডিএসএনইউ-S সংক্ষিপ্ত প্রকার: কম্প্যাক্ট সংক্ষিপ্ত বডি, অতি-সংকীর্ণ স্থান ইনস্টলেশন পরিস্থিতির জন্য একচেটিয়া
• ডিএসএনইউ-…-P/R একক অভিনয়: বসন্ত পুশ-আউট / বসন্ত ফিরে নিরাপত্তা রিসেট কাজের অবস্থার জন্য একক অভিনয় মডেল
• ডিএসএনইউ-...-PPV স্ব-অ্যাডজাস্টিং কুশন: বুদ্ধিমান অভিযোজিত বাফারিং, উচ্চ-গতির ঘন ঘন চক্রাকার অপারেশনের জন্য পছন্দ করা হয়
|
তুলনা আইটেম |
ডিএসএনইউ (ফেস্টো স্ট্যান্ডার্ড) |
CM2 (SMC স্ট্যান্ডার্ড) |
MG (Airtac ইকোনমি) |
|
বোর রেঞ্জ |
φ8~63 (সম্পূর্ণ সম্পূর্ণ স্পেসিফিকেশন) |
φ20~40 (মাঝারি খোঁচা) |
φ20~63 (মাঝারি এবং উচ্চ থ্রাস্ট) |
|
উপাদান |
সম্পূর্ণ SUS304 স্টেইনলেস স্টীল টিউব এবং রড |
সম্পূর্ণ SUS304 স্টেইনলেস স্টীল |
সম্পূর্ণ SUS304 স্টেইনলেস স্টীল |
|
বাফার টাইপ |
স্ব-সামঞ্জস্য PPV বায়ু কুশন |
ম্যানুয়াল নিয়মিত এয়ার কুশন |
ম্যানুয়াল নিয়মিত এয়ার কুশন |
|
শরীরের দৈর্ঘ্য |
স্ট্যান্ডার্ড / DSNU-S সংক্ষিপ্ত ঐচ্ছিক |
স্ট্যান্ডার্ড দৈর্ঘ্য |
স্ট্যান্ডার্ড দৈর্ঘ্য |
|
থ্রাস্ট রেঞ্জ |
101~1559N (প্রশস্ত কভারেজ) |
157~628N (মাঝারি) |
157~1559N (মাঝারি এবং উচ্চ) |
|
জারা প্রতিরোধের |
চমৎকার (CRC2 মাঝারি জারা প্রতিরোধের) |
সুপিরিয়র (শক্তিশালী জারা এবং পরিষ্কার পরিবেশ) |
ভাল (আর্দ্র এবং দুর্বল অ্যাসিড/ক্ষার পরিবেশ) |
|
মূল্য অবস্থান |
মাঝারি-উচ্চ (আমদানি সমতুল্য গ্রেড) |
মাঝারি-উচ্চ (আমদানি সমতুল্য গ্রেড) |
|
|
সেবা জীবন |
≥8 মিলিয়ন চক্র |
≥8 মিলিয়ন চক্র |
মাঝারি (ব্যয়-কার্যকর দেশীয় গ্রেড) |
|
কোর অ্যাপ্লিকেশন দৃশ্যকল্প |
সাধারণ অটোমেশন, খাদ্য ও ফার্মাসিউটিক্যাল, উচ্চ গতির অপারেশন |
শক্তিশালী জারা, দীর্ঘ-জীবন, অতি-পরিচ্ছন্ন কাজের অবস্থা |
মাঝারি-উচ্চ লোড, জারা প্রতিরোধের, বাজেট-বান্ধব প্রকল্প |
1. বোর নির্বাচন: প্রকৃত লোড ওজন অনুযায়ী উপযুক্ত বোরের আকার নির্বাচন করুন, 50% এর বেশি নিরাপত্তা মার্জিন সংরক্ষণ করুন। উচ্চ-গতির অপারেশন, জারা প্রতিরোধ এবং আন্তর্জাতিক মানের মিলের চাহিদাগুলির জন্য DSNU সিরিজকে অগ্রাধিকার দিন।
2. স্ট্রোক নির্বাচন: প্রকৃত কাজের স্ট্রোক প্লাস 10~20mm নিরাপত্তা মার্জিন; স্ট্যান্ডার্ড স্ট্রোক সীমা অনুসরণ করুন: ডবল অ্যাক্টিং ≤500mm, একক অভিনয় ≤150mm৷
3. কার্যকরী কনফিগারেশন: উচ্চ-গতির অপারেশন (>500mm/s); সংকীর্ণ ইনস্টলেশন স্থানের জন্য DSNU-S শর্ট টাইপ নির্বাচন করুন; স্বয়ংক্রিয় অবস্থান সনাক্তকরণের জন্য একটি চৌম্বকীয় রিং + SMT/M9B সুইচের সাথে মেলে।
SOLH DSNU ISO 6432 স্টেইনলেস স্টীল মিনি সিলিন্ডারের বৈশিষ্ট্যগুলি সম্পূর্ণ জারা-প্রতিরোধী স্টেইনলেস স্টীল কাঠামো, স্ব-অ্যাডজাস্টিং ইন্টেলিজেন্ট বাফারিং, তেল-মুক্ত দীর্ঘ-জীবন অপারেশন এবং বৈচিত্র্যময় মাউন্টিং বিকল্পগুলি, একটি উচ্চ-মান সার্বজনীন মিনি সিলিন্ডার এবং ইলেক্ট্রোম্যাক্স, ইলেক্ট্রোম্যাক্স, খাবারের জন্য একটি উচ্চমানের সার্বজনীন মিনি সিলিন্ডার হিসাবে পরিবেশন করে। অটোমেশন সরঞ্জাম।
