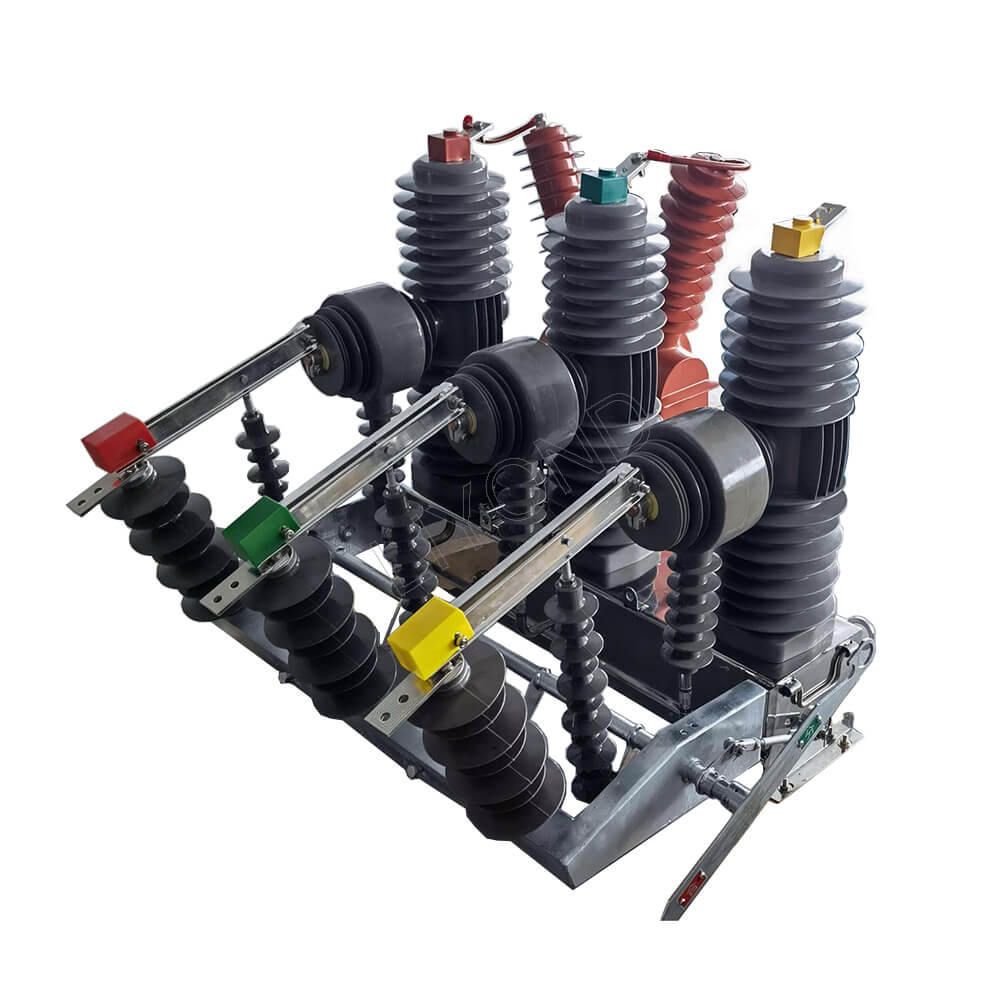

24 কেভি আউটডোর উচ্চ-ভোল্টেজ ইন্টেলিজেন্ট থ্রি ফেজ মেরু মাউন্ট ভ্যাকুয়াম সার্কিট ব্রেকার অটো রিক্লোজার

জেডডাব্লু 32-24 সিরিজ আউটডোর হাই ভোল্টেজ ভ্যাকুয়াম ব্রেকার এসি 50Hz এ ব্যবহৃত হয়, রেটেড ভোল্টেজ 24 কেভি থ্রি-ফেজ পাওয়ার সিস্টেমটি বন্ধ/ব্রেকিং লোড কারেন্ট, ওভারকন্টেন্ট এবং শর্ট-সার্কিট কারেন্টের জন্য। ব্রেকারটি বর্তমান বৈশিষ্ট্যগুলি বিরতিতে পুনরায় নিয়ন্ত্রণের সাথে সজ্জিত করতে পারে এবং একাধিক স্বয়ংক্রিয় পুনরুদ্ধার বা ত্রুটি বিচ্ছিন্নতা অর্জন করতে পারে। স্ব-সরবরাহিত পিটি একটি পাওয়ার উত্স হিসাবে, এটি একটি স্মার্ট সার্কিট ব্রেকার হয়ে ওঠে ভোল্টেজ এবং কারেন্টের সিগনা আউটপুট সহ নিয়ামককে সক্ষম করতে সক্ষম electric ইলেকট্রনিক পিটি বিদ্যুৎ সরবরাহ সরবরাহ করে এবং বর্তমান বিলম্ব ইনরুশ বর্তমান বিলম্ব, এবং শর্ট-সার্কিট এবং দ্রুত-ব্রেকটির তিন-পর্যায়ের সংমিশ্রণ সুরক্ষা সম্পূর্ণ করতে পারে।

এটি একটি স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত করা যেতে পারে, যার মধ্যে বেসিক ফাংশন রয়েছে যেমন ব্রেকিং এবং ক্লোজিং লোড কারেন্ট, ওভারলোড বর্তমান এবং শর্ট সার্কিট কারেন্ট। এটি জেডডাব্লু 32-24 সিরিজের প্রাথমিক ধরণের। সার্কিট ব্রেকার এবং বিচ্ছিন্ন সুইচটি একটি "সম্মিলিত সার্কিট ব্রেকার" (এরপরে "সম্মিলিত সার্কিট ব্রেকার" হিসাবে উল্লেখ করা হয়) একটি স্বতন্ত্র ফ্র্যাকচারের সাথে একত্রিত হতে পারে। বিচ্ছিন্ন স্যুইচটিতে, ব্যবহারকারী সিলিকন রাবার অন্তরক শীট ব্যবহার করতে বেছে নিতে পারেন, যার মধ্যে বৃষ্টি, তুষার, বালি এবং বিরোধী দূষণ এবং জারাগুলির বৈশিষ্ট্য রয়েছে এবং বিচ্ছিন্ন সুইচটির হিমশীতল এবং জারণ কার্যকরভাবে এড়াতে পারে।

সার্কিট ব্রেকারটি একটি বজ্রপাতের সাথে যুক্ত করা যেতে পারে এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে আগত এবং বহির্গামী লাইনের যে কোনও দিকে বজ্রপাতের অ্যারেস্টার ইনস্টল করা যেতে পারে;

সার্কিট ব্রেকারটি একটি ইনরুশ কারেন্ট কন্ট্রোলার দিয়ে সজ্জিত করা যেতে পারে, যা পলায়ন প্রবাহ এবং অতিরিক্ত বর্তমান ব্রেকিংয়ের কাজ করে: সার্কিট ব্রেকারটি 2 থেকে 3 পরিমাপ বা পরিমাপ ট্রান্সফর্মার দিয়ে সজ্জিত করা যেতে পারে।

রেকলোজার কন্ট্রোলারটিকে একটি রেকলোজার টাইপ ইন্টেলিজেন্ট সার্কিট ব্রেকার হিসাবে কনফিগার করা যেতে পারে। বেসিক টাইপ এবং রিক্লোসিং কন্ট্রোলার সহজেই অ্যাক্সেস পাওয়ার সাপ্লাই উপলক্ষে উপযুক্ত। পিটি টাইপ এবং কাকতালীয় নিয়ামক কোনও বিদ্যুৎ সরবরাহ উপলক্ষে উপযুক্ত। ইন্টেলিজেন্ট সার্কিট ব্রেকারটি রেডিয়েশন টাইপ পাওয়ার সাপ্লাই এবং রিং নেটওয়ার্ক পাওয়ার সাপ্লাই সিস্টেমের জন্য উপযুক্ত যা সিস্টেমকে ক্ষণস্থায়ী ত্রুটিগুলি দূর করতে এবং স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ পুনরুদ্ধার করতে এবং পৃথকভাবে, ত্রুটিগুলি বিতরণ নেটওয়ার্ক অটোমেশন অর্জনের জন্য সহায়তা করে

জেডডাব্লু 32-24 আউটডোর এসি উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার (এরপরে সার্কিট ব্রেকার হিসাবে উল্লেখ করা হয়) 24 কেভি, 50Hz থ্রি-ফেজ এসি আউটডোর পাওয়ার বিতরণ সরঞ্জামের ভোল্টেজ রেট করা হয়। এটি মূলত পাওয়ার সিস্টেমে লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট সার্কিট কারেন্টটি খুলতে এবং বন্ধ করতে ব্যবহৃত হয়। ওভারলোড বর্তমান এবং শর্ট সার্কিট কারেন্ট। সুরক্ষা এবং নিয়ন্ত্রণের উদ্দেশ্যে বিতরণ ব্যবস্থায় সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের জন্য উপযুক্ত, এটি গ্রামীণ গ্রিড এবং ঘন ঘন অপারেশনের স্থানের জন্য উপযুক্ত।

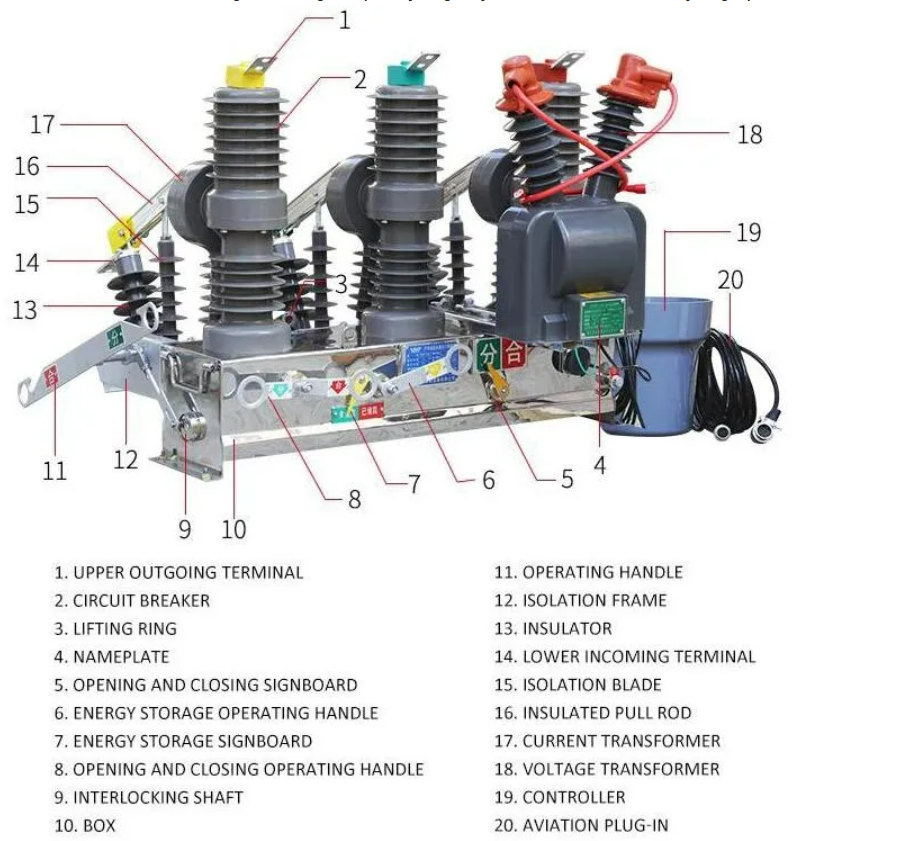

পণ্য কাঠামো বৈশিষ্ট্য

1। শেলটি উচ্চ-মানের স্টেইনলেস স্টিল বা সাধারণ ইস্পাত প্লেট দিয়ে তৈরি, যা ড্যাক্রোমেট অ্যান্টিরাস্ট চিকিত্সা প্রক্রিয়াটির পরে ইউভি প্রতিরোধী বার্নিশ দিয়ে স্প্রে করা হয়। পণ্যটিতে দুর্দান্ত অ্যান্টি ঘর্ষণ, অ্যান্টি লবণ কুয়াশা এবং অন্যান্য অ্যান্টি পরিবেশগত বৈশিষ্ট্য রয়েছে।

2। এপিজি ফিক্সড ইনসুলেটেড মেরুটি সিলিকন রাবার (ইনসুলেশন এবং বাফার হিসাবে), ছোট ভলিউম, দুর্দান্ত অ্যান্টি কনডেনসেশন পারফরম্যান্স, দীর্ঘ কর্মজীবন এবং নির্ভরযোগ্য পারফরম্যান্স সহ আবদ্ধ করা হয়।

3। অপারেটিং মেকানিজম একটি বসন্ত অপারেটিং প্রক্রিয়া, যা ম্যানুয়াল বা বৈদ্যুতিক হতে পারে। যখন প্রয়োজন হয়, ইনরুশ কারেন্ট বন্ধ করা এড়াতে একটি রিমোট কন্ট্রোল অপারেটিং ডিভাইস এবং একটি ডিভাইস যুক্ত করা যেতে পারে। বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজনীয় শক্তি 70W এর বেশি নয়, যা ব্যাকআপ পাওয়ার সাপ্লাই দিয়ে সজ্জিত করা সহজ। অনন্য ডিজাইনের সাথে বাফার ডিভাইসে দুর্দান্ত পারফরম্যান্স, ছোট রিবাউন্ড এবং কম শব্দ রয়েছে।

4 ... উচ্চ ওয়েল্ডিং গুণমান, স্থিতিশীলতা এবং নির্ভরযোগ্যতা এবং কম বায়ু ফুটো হারের সাথে বৈদ্যুতিন প্রবাহ ছাড়াই বিশেষ স্টেইনলেস স্টিল ব্রাজিং প্রযুক্তি গ্রহণ করে। বিশেষ সিরামিক ধাতবকরণ সূত্র এবং উন্নত সিরামিক ধাতবকরণ প্রক্রিয়া উত্পাদন প্রক্রিয়াতে পণ্যটির বায়ু দৃ ness ়তা নিশ্চিত করতে ব্যবহৃত হয় এবং টেনসিল শক্তি 130 এমপিএ সম্পূর্ণ প্রাথমিক সিলিং।

5 ... বর্তমান ট্রান্সফর্মারটি উচ্চমানের চৌম্বকীয় পরিচালন উপাদান এবং ইপোক্সি রজন এবং সিলিকন রাবারের যৌগিক নিরোধক দিয়ে তৈরি। এর বৃহত ক্ষমতা, উচ্চ গতিশীল তাপীয় স্থিতিশীলতা, উচ্চ নির্ভুলতা স্তর, রক্ষণাবেক্ষণ মুক্ত এবং উচ্চ নির্ভরযোগ্যতার সুবিধা রয়েছে।

বৈশিষ্ট্য

1। সার্কিট ব্রেকার একটি তিন-পর্যায়ের স্তম্ভ কাঠামো গ্রহণ করে, যা ব্রেকিং পারফরম্যান্স, স্থিতিশীলতা এবং নির্ভরযোগ্যতা, দহন এবং বিস্ফোরণের কোনও বিপদ, রক্ষণাবেক্ষণ-মুক্ত, ছোট আকার, হালকা ওজন এবং দীর্ঘ পরিষেবা জীবনের কোনও বিপদ রয়েছে।

2। সার্কিট ব্রেকার ভাল সিলিং পারফরম্যান্স সহ একটি সম্পূর্ণ বদ্ধ কাঠামো গ্রহণ করে, যা আর্দ্রতা-প্রমাণ এবং অ্যান্টি-কন্ডেনসেশন পারফরম্যান্স উন্নত করতে সহায়তা করে এবং মারাত্মক ঠান্ডা বা আর্দ্র অঞ্চলে ব্যবহারের জন্য বিশেষত উপযুক্ত।

3। থ্রি-ফেজ স্তম্ভ এবং বর্তমান ট্রান্সফর্মারগুলি আমদানি করা বহিরঙ্গন ইপোক্সি রজন সলিড দ্বারা অন্তরক হয়, যা উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের বৈশিষ্ট্য, অতিবেগুনী প্রতিরোধের এবং বার্ধক্য প্রতিরোধের বৈশিষ্ট্যযুক্ত।

4 ... অপারেটিং প্রক্রিয়াটি একটি মিনিয়েচারাইজড পপ-আপ অপারেটিং প্রক্রিয়া গ্রহণ করে, যা খোলার এবং বন্ধের জন্য কম শক্তি খরচ করে; মেকানিজম ট্রান্সমিশন কম খোলার এবং সমাপ্ত অংশ এবং উচ্চ নির্ভরযোগ্যতার সাথে সরাসরি সংক্রমণ মোড গ্রহণ করে। অপারেটিং মেকানিজম একটি সিলড মেকানিজম বাক্সে রয়েছে, যা প্রক্রিয়া জারাটির সমস্যা সমাধান করে এবং প্রক্রিয়াটির নির্ভরযোগ্যতা উন্নত করে।

5 ... সার্কিট ব্রেকারের খোলার এবং সমাপনী ক্রিয়াকলাপগুলি ম্যানুয়ালি বা বৈদ্যুতিক বা দূরবর্তীভাবে পরিচালিত হতে পারে। পাওয়ার ডিস্ট্রিবিউশন অটোমেশন উপলব্ধি করার জন্য এটি নিয়ামকের সাথে মিলে যেতে পারে এবং এটি একটি রেকলোজার গঠনের জন্য রেকলোজার কন্ট্রোলারের সাথেও একত্রিত হতে পারে।

। ।

7। সার্কিট ব্রেকারটি বিচ্ছিন্ন সুইচ এবং থ্রি-ফেজ লিঙ্কেজ দিয়ে সজ্জিত করা যেতে পারে। বিচ্ছিন্ন স্যুইচটি অফ স্টেটে থাকলে একটি স্পষ্ট দৃশ্যমান ফ্র্যাকচার রয়েছে এবং এটি সার্কিট ব্রেকার বডিটির সাথে একটি অ্যান্টি-মিসটেক ইন্টারলক রয়েছে। এটি সহজ এবং নিরাপদ রক্ষণাবেক্ষণের জন্য একটি সার্জ আর্টার পোস্ট ইনসুলেটরের সাথে সংযুক্ত হতে পারে।

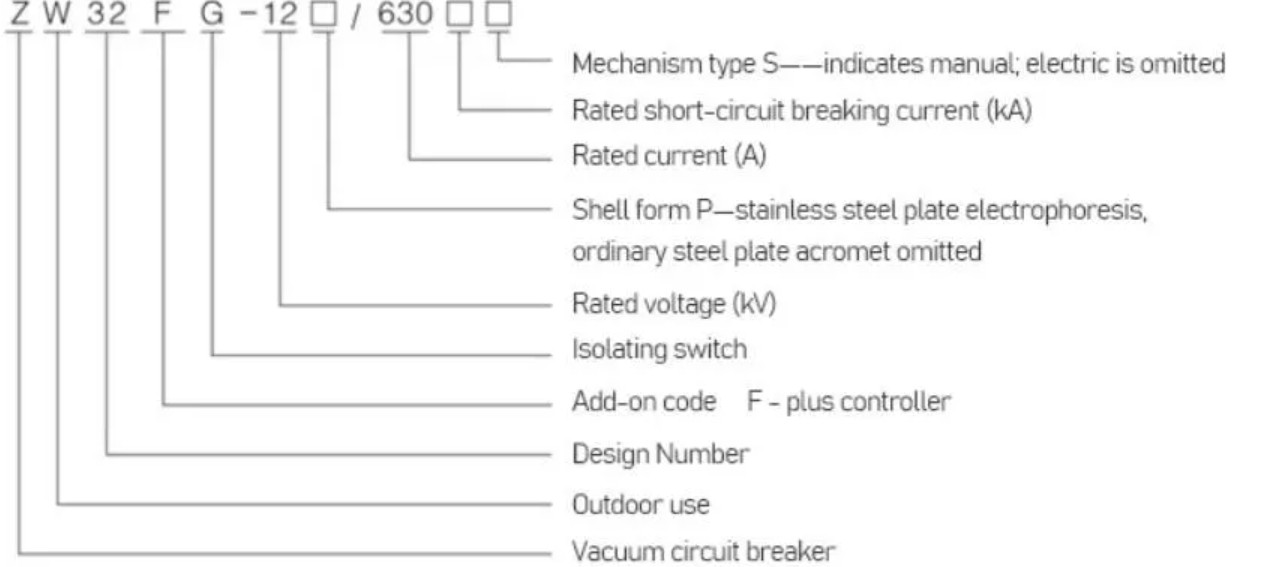

মডেল বর্ণনা

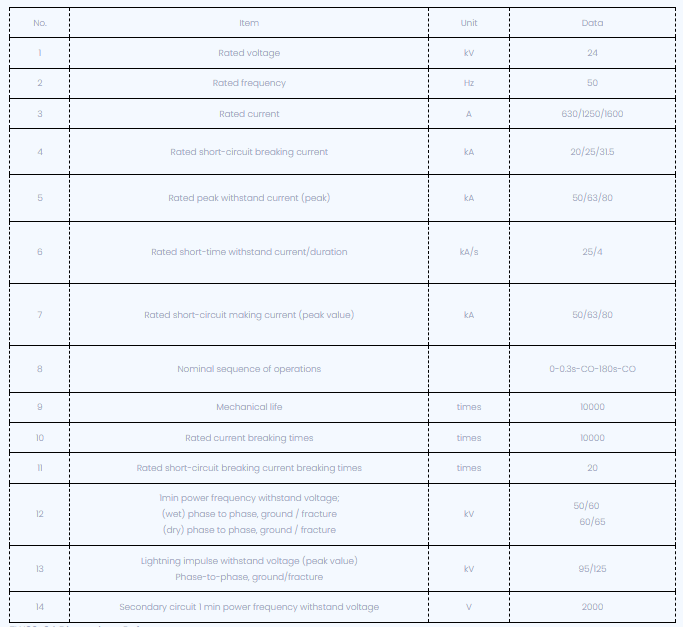

প্রযুক্তিগত প্যারামিটার

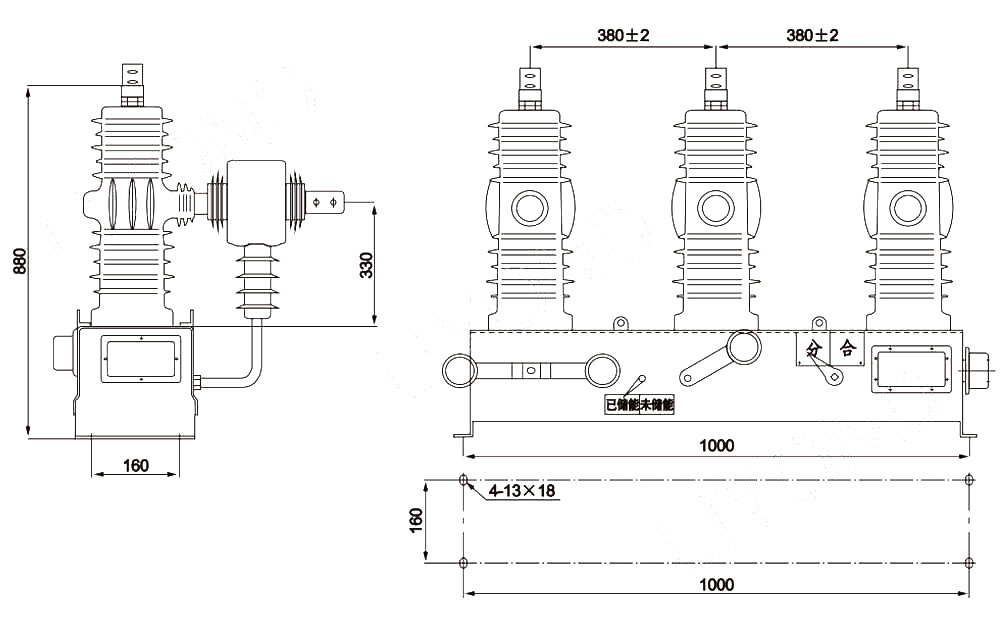

আউটলাইন মাত্রা অঙ্কন

জেডডাব্লু 32-24 মাত্রা রেফারেন্স

অর্ডার করার সময়, দয়া করে পণ্যের ধরণ, নাম, পরিমাণ, রেটেড বর্তমান, রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্ট, বর্তমান ট্রান্সফর্মার, অপারেশন মোড এবং অপারেটিং ভোল্টেজ ইত্যাদির বর্তমান অনুপাত নির্দিষ্ট করুন

কাজের শর্ত

1। উচ্চতা 1000 মি;

2। পরিবেষ্টিত বায়ু তাপমাত্রা 45 ° C ~+65 ° C; দৈনিক তাপমাত্রার পার্থক্য 25 ডিগ্রি সেন্টিগ্রেড;

3। বাতাসের গতি 35 মি/সেকেন্ডের চেয়ে বেশি নয়;

4 ... ভূমিকম্পের তীব্রতা 8 ডিগ্রি অতিক্রম করে না;

5। দূষণ স্তর: স্তর চতুর্থ;

।
