ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

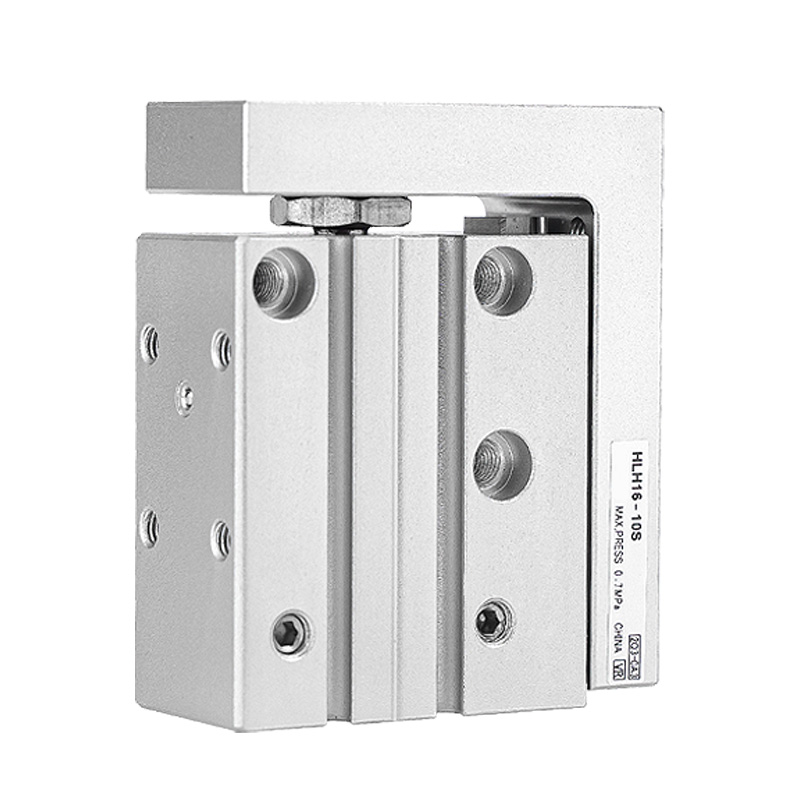

SOLH HLH সিরিজ হল একটি লো-প্রোফাইল রৈখিক স্লাইড সিলিন্ডার যা সমন্বিত সাইড-মাউন্ট করা L-আকৃতির রিসার্কুলেটিং বল লিনিয়ার গাইড রেল দিয়ে সজ্জিত। ইনস্টলেশনের স্থান বাঁচাতে অতি-পাতলা পাতলা বডি ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি সীমাবদ্ধ মাউন্টিং ক্লিয়ারেন্স সহ নির্ভুল সমাবেশ, হালকা-লোড পজিশনিং এবং অটোমেশন সরঞ্জামের জন্য বিশেষভাবে তৈরি করা হয়েছে।
-- সিরিজ কোড: HLH (একক সাইড রেল ডিজাইন, কোন প্রতিসম টুইন রেল ভেরিয়েন্ট নেই)
--গাইডিং সিস্টেম: সাইড-মাউন্টেড রিসার্কুলেটিং বল লিনিয়ার গাইড (এল-টাইপ ইন্টিগ্রেটেড রেল)
-- অপারেশন টাইপ: ডাবল অ্যাক্টিং রেসিপ্রোকেটিং সিলিন্ডার
-- প্রযোজ্য মাধ্যম: পরিষ্কার সংকুচিত বায়ু (পরিস্রাবণ নির্ভুলতা ≥40μm)
-- মূল প্রতিযোগিতামূলক সুবিধা: অতি পাতলা প্রোফাইল, 4-দিক মাউন্টিং হোল, 3-দিক এয়ার পোর্ট লেআউট, চমৎকার স্থান ব্যবহার
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন বিবরণ |
| বোরের আকার (মিমি) |
6, 10, 16, 20 |
| স্ট্যান্ডার্ড স্ট্রোক বিকল্প (মিমি) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| অপারেটিং প্রেসার রেঞ্জ |
0.15 ~ 0.7 MPa |
| প্রমাণ পরীক্ষা চাপ |
1.2 এমপিএ |
| অপারেটিং তাপমাত্রা |
-20 ℃ ~ 70 ℃ (অভ্যন্তরীণ উপাদানগুলিতে আইসিং নেই) |
| পিস্টন চলন্ত গতি |
50 ~ 500 মিমি/সেকেন্ড |
| স্ট্রোক সহনশীলতা |
+1.0 মিমি |
| এয়ার পোর্ট থ্রেড |
বোর 6/10: M5×0.8; বোর 16/20: PT1/8 |
| ম্যাগনেটিক রিং |
বিল্ট-ইন স্ট্যান্ডার্ড (প্রত্যয় S) হিসাবে, CMSH / DMSH রিড সুইচগুলির সাথে সামঞ্জস্যপূর্ণ |
1. ইন্টিগ্রেটেড সাইড এল-টাইপ রিসার্কুলেটিং বল গাইড রেল
এক-টুকরা রেল এবং স্লাইড ক্যারেজ কাঠামো উচ্চতর সোজাতা এবং ঘূর্ণন-বিরোধী নির্ভুলতা প্রদান করে; অতি-সংকীর্ণ পাতলা শরীর ব্যাপকভাবে সামগ্রিক ইনস্টলেশন প্রস্থ হ্রাস.
2. ইউনিভার্সাল 4-ওয়ে মাউন্টিং লেআউট
মূল বডির নীচে, পাশে, সামনের এবং পিছনের প্রান্তের দিকে মেশিনযুক্ত ট্যাপড হোল মাউন্ট করা; জটিল কম্প্যাক্ট সরঞ্জাম বিন্যাস মাপসই চার দিক থেকে নমনীয় ফিক্সিং.
3. নমনীয় 3-ওয়ে এয়ার পোর্ট কনফিগারেশন
এয়ার ইনলেট/আউটলেট পোর্টগুলি পিছনের প্রান্তে, পার্শ্বীয় দিক এবং সামনের দিকে উপলব্ধ; পরিষ্কার এবং পরিপাটি সার্কিট রাউটিং জন্য অত্যন্ত বিনামূল্যে পাইপ ব্যবস্থা.
4. ডুয়াল ফিক্সচার মাউন্টিং সারফেস
স্লাইড ক্যারেজের উপরের পৃষ্ঠ এবং সামনের উভয় দিকে টুলিং মাউন্ট করার জন্য ট্যাপ করা গর্ত; সঠিক জিগ পজিশনিং গ্যারান্টি করার জন্য উপরের সমতলে পিনের গর্তগুলিকে পজিশনিং করুন।
5. প্রাক মেশিন সেন্সর খাঁজ
সহজ ইনস্টলেশন এবং চৌম্বকীয় রিড সুইচগুলির সামঞ্জস্যযোগ্য অবস্থানের জন্য সিলিন্ডারের শরীরের উভয় পাশে স্ট্যান্ডার্ড স্লাইডিং স্লট।
6. অন্তর্নির্মিত ফ্লোটিং জয়েন্ট
পিস্টন রড এবং স্লাইড ক্যারেজের মধ্যে ভাসমান সংযোগ পার্শ্বীয় পার্শ্ব লোড স্ট্রেস দূর করে এবং অভ্যন্তরীণ পিস্টন সমাবেশকে বিচ্যুতি ক্ষতি থেকে রক্ষা করে।

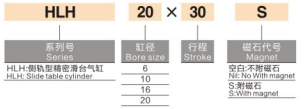

1. উদাহরণ: HLH16×30S
-- HLH: সাইড রেল পাতলা স্লাইড সিলিন্ডারের জন্য সিরিজ কোড
-- 16: সিলিন্ডার বোরের ব্যাস (মিমি)
-- 30: রেটেড স্ট্রোকের দৈর্ঘ্য (মিমি)
-- এস: অন্তর্নির্মিত স্থায়ী চৌম্বক রিং (স্ট্যান্ডার্ড ফ্যাক্টরি কনফিগারেশন)
| বোর (মিমি) |
কার্যকর এলাকা (ধাক্কা / টান, মিমি²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
পুশ: 21.2 / টান: 28.3 |
4.2 / 5.7 |
8.5 / 11.3 |
12.7 / 17.0 |
14.8 / 19.8 |
|
10 |
পুশ:66.0 / টান:78.5 |
13.2 / 15.7 |
26.4 / 31.4 |
39.6 / 47.1 |
46.2 / 54.9 |
|
16 |
পুশ: 157.1 / টান: 188.6 |
31.4 / 37.7 |
62.8 / 75.4 |
94.3 / 113.2 |
110.0 / 132.0 |
|
20 |
পুশ: 245.4 / টান: 292.4 |
49.1 / 58.5 |
98.2 / 117.0 |
147.2 / 175.4 |
171.8 / 204.7 |
1. নির্বাচনের মূল পয়েন্ট
-- স্থান সীমাবদ্ধতা অগ্রাধিকার: যখন ইনস্টলেশন ক্লিয়ারেন্স অত্যন্ত সীমিত, অতি-পাতলা সংকীর্ণ স্লাইড অ্যাকুয়েটর প্রয়োজন তখন HLH চয়ন করুন৷
-- লোড বৈশিষ্ট্য: সুস্পষ্ট উদ্ভট পার্শ্ব লোড, উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা চাহিদা ছাড়া হালকা-শুল্ক আদান-প্রদান গতির জন্য উপযুক্ত।

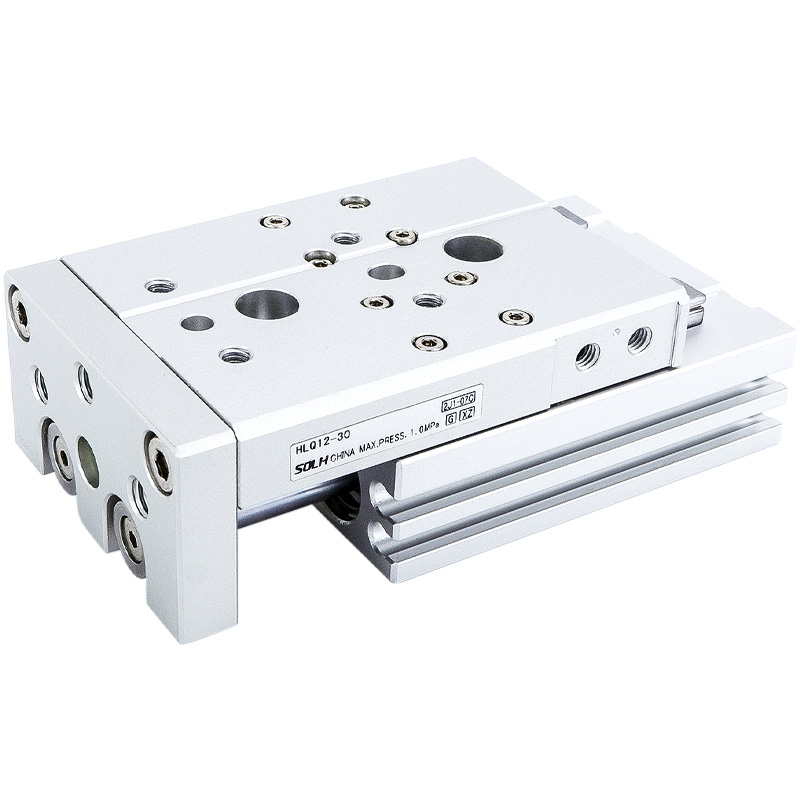

-- HLQ সিরিজের সাথে তুলনা: HLH পাতলা এবং স্থান-সংরক্ষণ; উচ্চ দৃঢ়তা এবং বড় লোড ক্ষমতা সহ HLQ টুইন রেল।
2. সাধারণ শিল্প প্রয়োগের পরিস্থিতি
-- 3C ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর উত্পাদনের জন্য যথার্থ সমাবেশ সরঞ্জাম
-- মিনি স্বয়ংক্রিয় টেস্টিং জিগস এবং পরিদর্শন স্টেশন
-- লাইট-ডিউটি স্পষ্টতা ক্ল্যাম্পিং, পুশিং এবং পজিশনিং মেকানিজম
-- সংকীর্ণ কমপ্যাক্ট মেশিনের ভিতরে ইনস্টল করা হালকা-লোড মোশন ইউনিটগুলি আদান-প্রদানকারী
SOLH HLH আল্ট্রা-থিন সাইড এল রেল লিনিয়ার স্লাইড সিলিন্ডার রিসার্কুলেটিং বল গাইড গ্রহণ করে, 4-ওয়ে মাউন্টিং এবং 3-ওয়ে এয়ার পোর্ট লেআউটকে স্ট্যান্ডার্ড হিসাবে বিল্ট-ইন ম্যাগনেটিক রিং সহ সমর্থন করে, ন্যারো-স্পেস 3C এবং সেমিকনডক্ট ইকুইপমেন্টের জন্য আদর্শ লাইট-লোড প্রিসিশন পজিশনিং নিউমেটিক অ্যাকুয়েটর।
