ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH
|
 |

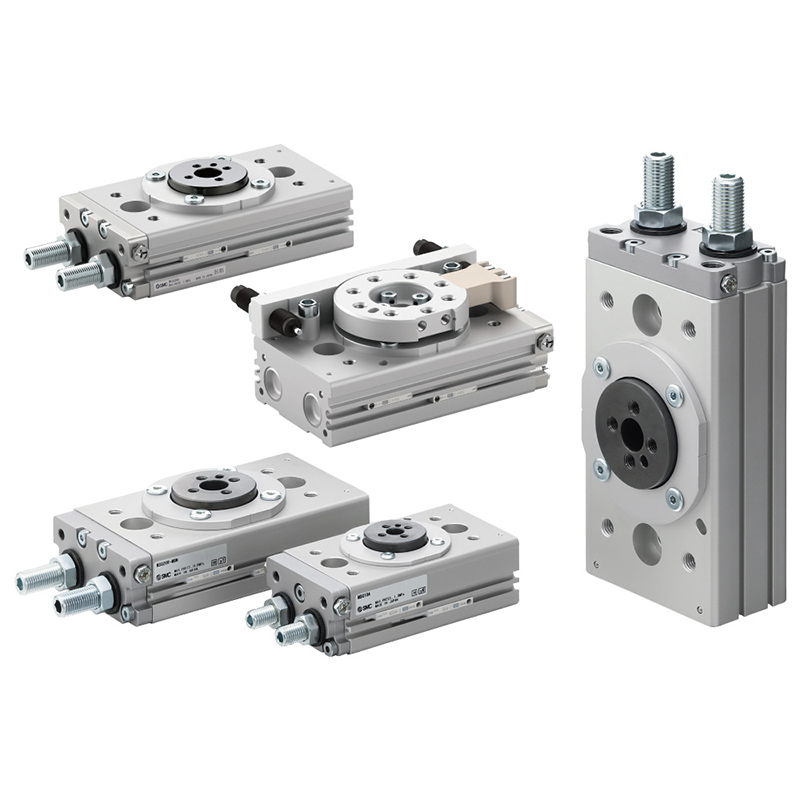

SOLH MSQ সিরিজ ডুয়াল পিস্টন সিমেট্রিকাল র্যাক এবং পিনিয়ন ড্রাইভিং স্ট্রাকচার গ্রহণ করে, দুটি সাব-সিরিজে বিভক্ত: MSQB স্ট্যান্ডার্ড গ্রেড এবং MSQA উচ্চ নির্ভুলতা গ্রেড। এটিতে গর্তের মধ্য দিয়ে কেন্দ্রীয় ফাঁপা সহ সমন্বিত বৃত্তাকার মাউন্টিং টেবিলের বৈশিষ্ট্য রয়েছে, সুইং অ্যাঙ্গেল 0~190° থেকে ক্রমাগত সামঞ্জস্যযোগ্য।
সিমেট্রিক ডুয়াল পিস্টন র্যাক-পিনিয়ন ভ্যান-টাইপ CRQ রোটারি সিলিন্ডারের তুলনায় 3~4 গুণ বড় আউটপুট টর্ক এবং উচ্চতর রেডিয়াল/অক্ষীয় লোড ক্ষমতা প্রদান করে। দুটি শক শোষণ বিকল্প উপলব্ধ: অন্তর্নির্মিত রাবার বাফার বা সমন্বিত জলবাহী বাফার। ডুয়াল এয়ার পোর্ট লেআউট (শেষ মুখ / পাশের সামনে) টিউবিং লেআউটকে সরল করে; ঘূর্ণমান অবস্থান সংকেত প্রতিক্রিয়া জন্য সামঞ্জস্যপূর্ণ চৌম্বকীয় রিড সুইচ. স্বয়ংক্রিয় সূচীকরণ, ওয়ার্কপিস ফ্লিপিং এবং নির্ভুল অবস্থানের স্টেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
|
মডেল কোড |
বাফার টাইপ |
যথার্থ গ্রেড |
কোর অ্যাপ্লিকেশন দৃশ্যকল্প |
| MSQB |
স্ট্যান্ডার্ড রাবার বাম্প বাফার |
মৌলিক সহনশীলতা H9/h9 |
সাধারণ আলো-শুল্ক উত্পাদন লাইন, খরচ-সংবেদনশীল স্ট্যান্ডার্ড স্টেশন |
| MSQB-R |
অন্তর্নির্মিত হাইড্রোলিক শক শোষক (প্রত্যয় R) |
মৌলিক সহনশীলতা H9/h9 |
উচ্চ-গতির ঘূর্ণন, ভারী প্রভাব, দীর্ঘ-চক্র ক্রমাগত অপারেশন |
| MSQA |
স্ট্যান্ডার্ড রাবার বাম্প বাফার |
উচ্চ নির্ভুলতা H8/h8 |
ইলেকট্রনিক নির্ভুলতা সমাবেশ, অপটিক্যাল পরিদর্শন, উচ্চ পুনরাবৃত্তি অবস্থান |
| MSQA-R |
অন্তর্নির্মিত হাইড্রোলিক শক শোষক (প্রত্যয় R) |
উচ্চ নির্ভুলতা H8/h8 |
উচ্চ-গতির নির্ভুলতা সূচক, ভারী লোড উচ্চ-নির্ভুলতা ঘূর্ণমান স্টেশন |

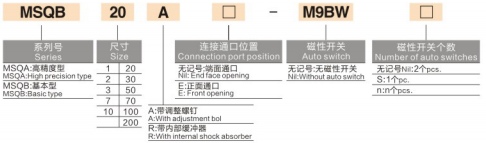

1. কোডিং নিয়ম 1: MSQB20A-□-M9BW-□
উদাহরণ: MSQB20A-M9BW
-- MSQB / MSQA: সিরিজ শনাক্তকারী
MSQB = স্ট্যান্ডার্ড মৌলিক সিরিজ; MSQA = উচ্চ নির্ভুলতা নির্ভুল সিরিজ
-- 20: ফ্রেমের আকার (উপলব্ধ: 10 / 20 / 30 / 50 / 70 / 100 / 200)
-- A / R: কোণ সমন্বয় এবং বাফার কোড
A = দ্বৈত শেষ কোণ সমন্বয় স্ক্রু; R = অন্তর্নির্মিত জলবাহী শক শোষক; কোন প্রত্যয় নেই = শুধুমাত্র রাবার বাফার
-- মধ্য বক্স: এয়ার পোর্ট অবস্থান
ফাঁকা = শেষ মুখ এয়ার পোর্ট; E = সাইড ফ্রন্ট এয়ার পোর্ট
-- M9BW: চৌম্বক সুইচ মডেল
ফাঁকা = চৌম্বক সুইচ ছাড়া; M9BW / M9BL ইউনিভার্সাল রিড সেন্সর সামঞ্জস্যপূর্ণ
-- শেষ বাক্স: চৌম্বক সুইচ পরিমাণ
খালি = স্ট্যান্ডার্ড 2 পিসি; S = Single piece; কাস্টম চিত্র = কাস্টমাইজড পরিমাণ

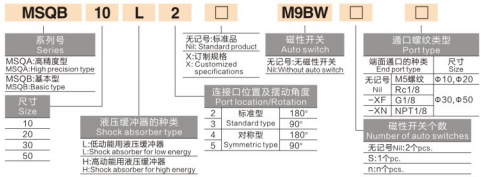

2. কোডিং নিয়ম 2: MSQB10L2-□-M9BW-□-□
উদাহরণ: MSQB10L2-M9BW
-- MSQB: স্ট্যান্ডার্ড সিরিজ; ফ্রেমের আকার 10/20/30/50
-- L/H: হাইড্রোলিক বাফার গতিশক্তি গ্রেড (শুধুমাত্র R হাইড্রোলিক সংস্করণের জন্য)
L = নিম্ন গতিশক্তি জলবাহী বাফার; H = উচ্চ গতিশক্তি হাইড্রোলিক বাফার
-- ডিজিট 2/3/4/5: স্থির সুইং অ্যাঙ্গেল স্পেসিফিকেশন
2 = স্ট্যান্ডার্ড 180°; 3 = 90°; 4 = প্রতিসম 180°; 5 = প্রতিসম 90°
-- মধ্য বক্স: কাস্টম মার্কিং X, ফাঁকা = স্ট্যান্ডার্ড স্টক মডেল
-- M9BW: চৌম্বক সুইচ, ফাঁকা = কোন সেন্সর সজ্জিত নেই
-- উপান্তর বাক্স: চৌম্বক সুইচ পরিমাণ; ফাঁকা=2pcs, S=1pc
-- শেষ বাক্স: এয়ার পোর্ট থ্রেড স্পেসিফিকেশন
খালি = M5 থ্রেড (শুধুমাত্র 10/20 আকারের জন্য); XF = G1/8; XN = NPT1/8 আমেরিকান থ্রেড
1. সিমেট্রিক ডুয়াল পিস্টন র্যাক এবং পিনিয়ন ড্রাইভ
-- ডুয়াল সিঙ্ক্রোনাস পিস্টন একতরফা ব্যাকল্যাশ দূর করে, সিঙ্ক্রোনাসভাবে গিয়ার পুশ করে; শূন্য ঘূর্ণন জিটার সহ অভিন্ন টর্ক আউটপুট, একক-পিস্টন ভ্যান সিলিন্ডারের তুলনায় অনেক বেশি লোড ক্ষমতা।

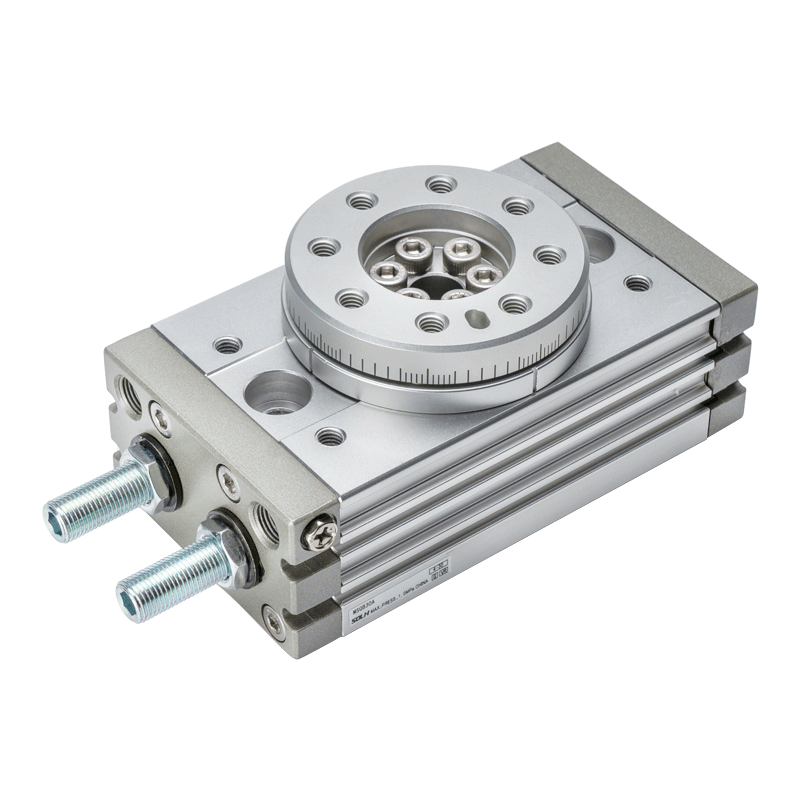

2. পিন গর্ত সনাক্তকরণের সাথে সমন্বিত ঘূর্ণমান টেবিল
-- টেবিল প্রি-মেশিনড পজিশনিং পিন হোল এবং সরাসরি জিগ/ওয়ার্কপিস লক করার জন্য স্ট্যান্ডার্ড মাউন্ট ট্যাপড হোল, সহজ সারিবদ্ধকরণ এবং উচ্চ অবিচ্ছেদ্য অনমনীয়তা। সেন্ট্রাল হোলো থ্রু হোল (φ6~φ24) এয়ার টিউবিং এবং সেন্সর ওয়্যারিংকে কেন্দ্রের মধ্য দিয়ে যেতে দেয়, পরিষ্কার অভ্যন্তরীণ মেশিন লেআউট।
3. ডুয়াল এয়ার পোর্ট লেআউট
-- দুটি পাইপিং বিকল্প: শেষ মুখের এয়ার ইনলেট বা সাইড ফ্রন্ট ই-টাইপ পোর্ট, যান্ত্রিক হস্তক্ষেপ ছাড়াই কমপ্যাক্ট আবদ্ধ সরঞ্জামের জন্য নমনীয় টিউবিং রাউটিং।

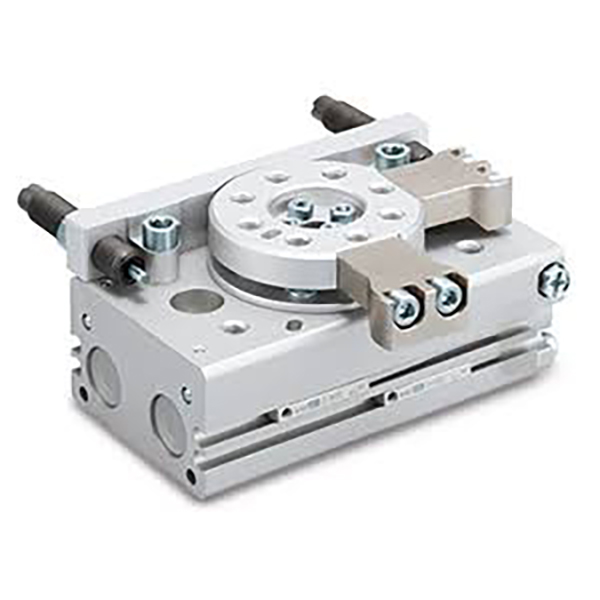

4. স্বাধীন ডুয়াল-এন্ড অ্যাঙ্গেল অ্যাডজাস্টমেন্ট স্ক্রু (প্রত্যয় A)
-- স্বাধীনভাবে ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীতে স্ট্রোক সীমাবদ্ধ করতে উভয় প্রান্তে পৃথক সীমা স্ক্রু; সুইং পরিসীমা 0~190° এর মধ্যে অসীমভাবে সামঞ্জস্যযোগ্য, ফ্যাক্টরি ডিফল্ট প্রিসেট 190°।
5. দুটি ঐচ্ছিক শক শোষণ সিস্টেম
-- স্ট্যান্ডার্ড ভার্সন: কম-স্পীড লাইট লোডের অধীনে শব্দ কমানোর জন্য ডুয়াল-এন্ড রাবার বাম্প বাফার
-- -আর হাইড্রোলিক বাফার সংস্করণ: ইন্টিগ্রেটেড অয়েল শক অ্যাবজরবার (এল লো কাইনেটিক / এইচ হাই কাইনেটিক গ্রেড) উচ্চ গতিতে ভারী প্রভাব শোষণ করে, স্টপ ভাইব্রেশন কমিয়ে দেয় এবং ফিক্সচার ও ওয়ার্কপিসকে রক্ষা করে
6. চৌম্বক অবস্থান প্রতিক্রিয়া সামঞ্জস্যপূর্ণ
-- সিলিন্ডার বডির ভিতরে অন্তর্নির্মিত স্থায়ী চৌম্বক রিং, M9BW / M9BL রিড সুইচগুলির সাথে সামঞ্জস্যপূর্ণ 0°/90°/180° ইন-প্লেস সিগন্যালগুলি স্বয়ংক্রিয় ইন্টারলক লজিকের জন্য PLC-তে প্রেরণ করতে।
7. MSQA জন্য যথার্থ বল ভারবহন সমর্থন
-- MSQA উচ্চ-নির্ভুলতা মডেল ক্লাস যথার্থ বল ভারবহন সমাবেশ গ্রহণ করে; রেডিয়াল এবং অক্ষীয় রানআউট ≤0.01 মিমি, পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.01 মিমি। MSQB মৌলিক সংস্করণ সাধারণ অটোমেশন পজিশনিং প্রয়োজনীয়তা পূরণ করে।
1. ড্রাইভ মোড: ডাবল অ্যাক্টিং ডুয়াল পিস্টন র্যাক এবং পিনিয়ন
2. অপারেটিং প্রেসার রেঞ্জ
-- রাবার বাফার প্রকার: 0.1~1.0 MPa
--R জলবাহী বাফার প্রকার: 0.1~0.6 MPa
3. প্রমাণ পরীক্ষার চাপ: 1.05 MPa
4. পরিবেষ্টিত তাপমাত্রা: 0~60℃ (এয়ার সার্কিটের ভিতরে বরফ নেই)
5. সামঞ্জস্যযোগ্য সুইং রেঞ্জ: 0~190° অসীমভাবে সামঞ্জস্যযোগ্য, ফ্যাক্টরি প্রিসেট 190°; স্থির কোণ 90° / 180° ঐচ্ছিক
6. তৈলাক্তকরণ: কারখানায় পূর্ব-ভরা দীর্ঘ-জীবনের গ্রীস, তৈলাক্তকরণ-মুক্ত নকশা তেল-মুক্ত পরিষ্কার শুষ্ক বাতাসের সাথে সামঞ্জস্যপূর্ণ
7. প্রযোজ্য মাধ্যম: ফিল্টার করা শুকনো সংকুচিত বায়ু (≥40μm পরিস্রাবণ নির্ভুলতা)
| ফ্রেমের আকার |
তাত্ত্বিক টর্ক (N·m) |
অনুমোদিত রেডিয়াল লোড (N) |
অনুমোদিত অক্ষীয় লোড (N) |
অনুমোদনযোগ্য নমন মুহূর্ত (N·m) |
|
10 |
0.78 |
78 |
74 |
2.4 |
|
20 |
1.8 |
137 |
137 |
4.0 |
|
30 |
3.6 |
363 |
363 |
5.5 |
|
50 |
7.0 |
451 |
476 |
10.0 |
|
70 |
12.0 |
708 |
666 |
12.0 |
|
100 |
18.0 |
980 |
980 |
18.0 |
|
200 |
36.0 |
1500 |
1500 |
30.0 |
|
ফ্রেমের আকার |
সর্বোচ্চ গতিশক্তি (জে) রাবার বাফার |
সর্বোচ্চ গতিশক্তি (J) L/H হাইড্রোলিক বাফার (-R) |
|
10 |
0.007 |
0.039 |
|
20 |
0.025 |
0.116 |
|
30 |
0.048 |
0.294 |
|
50 |
0.081 |
1.1 |
|
70 |
0.24 |
1.6 |
|
100 |
0.32 |
2.9 |
|
200 |
0.56 |
5.8 |
1. যথার্থ গ্রেড নির্বাচন
-- চিপ পজিশনিং, পিসিবি অপটিক্যাল পরিদর্শন, স্পষ্টতা সমাবেশ → MSQA উচ্চ নির্ভুলতা সিরিজ
-- সাধারণ ওয়ার্কপিস ফ্লিপিং, উপাদান ডাইভার্টিং এবং বাছাই → MSQB স্ট্যান্ডার্ড মৌলিক সিরিজ
2. বাফার ম্যাচিং নিয়ম
-- কম গতির হালকা লোড, খরচ নিয়ন্ত্রণ: নন-আর রাবার বাফার মডেল
-- উচ্চ-ফ্রিকোয়েন্সি দ্রুত চক্র, ভারী workpiece প্রভাব: নির্বাচন করুন -R জলবাহী বাফার; হালকা প্রভাব এল গ্রেড, ভারী প্রভাব এইচ গ্রেড
3. সুইং অ্যাঙ্গেল নির্বাচন
-- 90° ফ্লিপিং লোডিং/আনলোডিং: প্রত্যয় 3 / 5
-- 180° রেসিপ্রোকেটিং ইনডেক্সিং, ডবল সাইড ডিটেকশন: প্রত্যয় 2 / 4
-- কাস্টম নির্বিচারে সীমিত সুইং পরিসীমা: একটি সমন্বয় স্ক্রু সহ সর্বজনীন মডেল
4. এয়ার পোর্ট লেআউট
-- কমপ্যাক্ট সীমিত অভ্যন্তরীণ মেশিন স্পেস: ই সাইড ফ্রন্ট পোর্ট সংস্করণ
-- স্ট্যান্ডার্ড এক্সটার্নাল এক্সপোজড পাইপিং: ডিফল্ট এন্ড ফেস পোর্ট
5. অবস্থান সংকেত প্রতিক্রিয়া
-- PLC ইন্টারলকের জন্য ইন-প্লেস সিগন্যাল প্রয়োজন: M9BW ম্যাগনেটিক সুইচ (2pcs স্ট্যান্ডার্ড); শুধুমাত্র একক-পার্শ্ব সনাক্তকরণ S একক সুইচ নির্বাচন করুন
6. থ্রেড স্পেসিফিকেশন
-- সাইজ 10/20 ছোট ফ্রেম ডিফল্ট M5 থ্রেড; মাঝারি-বড় 30/50 ঐচ্ছিক G1/8 (XF), NPT1/8 (XN) আমেরিকান থ্রেড
-- 3C ইলেকট্রনিক্স যথার্থ অটোমেশন: চিপ রোটারি পজিশনিং, পিসিবি মাল্টি-এঙ্গেল অপটিক্যাল পরিদর্শন, মাইক্রো-কম্পোনেন্ট ইন্ডেক্সিং অ্যাসেম্বলি
-- প্যাকেজিং প্রোডাকশন লাইন: বোতল ক্যাপিং স্টেশন, শক্ত কাগজ 90° দিক পরিবর্তন, ঘূর্ণমান লেবেল সংযুক্ত করা
-- মেশিন টুল ফিক্সচার: ওয়ার্কপিস ফ্লিপিং, স্ট্যাম্পিং জিগ ইনডেক্সিং পজিশনিং
-- লজিস্টিক বাছাই সরঞ্জাম: উপাদান অপসারণ, পাইপলাইন রোটারি স্টপ প্রক্রিয়া
-- মিনি ম্যানিপুলেটরদের শেষ প্রভাবক: রোবট জয়েন্ট রোটেশন, ভ্যাকুয়াম চক পিক-এন্ড-প্লেস ফ্লিপিং
-- যথার্থ পরীক্ষার সরঞ্জাম: দৃষ্টি পরিদর্শন ঘূর্ণমান টেবিল, মাল্টি-অ্যাঙ্গেল এয়ার টাইটনেস টেস্ট জিগ
1. স্ট্যান্ডার্ড জেনারেল সার্কিট
-- AFC এয়ার সোর্স টু-পয়েন্ট কম্বিনেশন → 4V210 5/2 সোলেনয়েড ভালভ → PU এয়ার টিউবিং → MSQ রোটারি টেবিল (M9BW ম্যাগনেটিক সুইচ PLC-তে তারযুক্ত)
2. বিস্ফোরণ-প্রুফ ওয়ার্কশপ সার্কিট
-- বিস্ফোরণ-প্রমাণ বায়ু উত্স চিকিত্সা ইউনিট → 50-VFE বিস্ফোরণ-প্রুফ 5-ওয়ে সোলেনয়েড ভালভ → PU নমনীয় পায়ের পাতার মোজাবিশেষ → বিপজ্জনক পরিবেশের জন্য MSQB/MSQA ঘূর্ণমান সিলিন্ডার
3. মিনি যথার্থ মাইক্রো স্টেশন
--AC1500 মিনি এয়ার রেগুলেটর ফিল্টার → 3V সিরিজ 3/2 সোলেনয়েড ভালভ → PU4 পাতলা টিউবিং → MSQ10 / MSQ20 ছোট রোটারি টেবিল
SOLH MSQ ডুয়াল পিস্টন র্যাক এবং পিনিয়ন রোটারি টেবিল MSQB স্ট্যান্ডার্ড এবং MSQA উচ্চ নির্ভুলতা গ্রেডে বিভক্ত, 0~190° সামঞ্জস্যযোগ্য সুইং সমর্থন করে, ডুয়াল রাবার/হাইড্রোলিক শক শোষণ, ডুয়াল এন্ড/সাইড এয়ার পোর্ট লেআউট এবং সেন্ট্রাল হোলো ওয়্যারিং হোল ~3xane উচ্চতর vlinque ডেলিভারি হিসাবে ইলেকট্রনিক্স, প্যাকেজিং, মেশিন টুল এবং টেস্টিং অটোমেশন লাইনের জন্য ইউনিভার্সাল রোটারি ইনডেক্সিং অ্যাকুয়েটর।
