ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

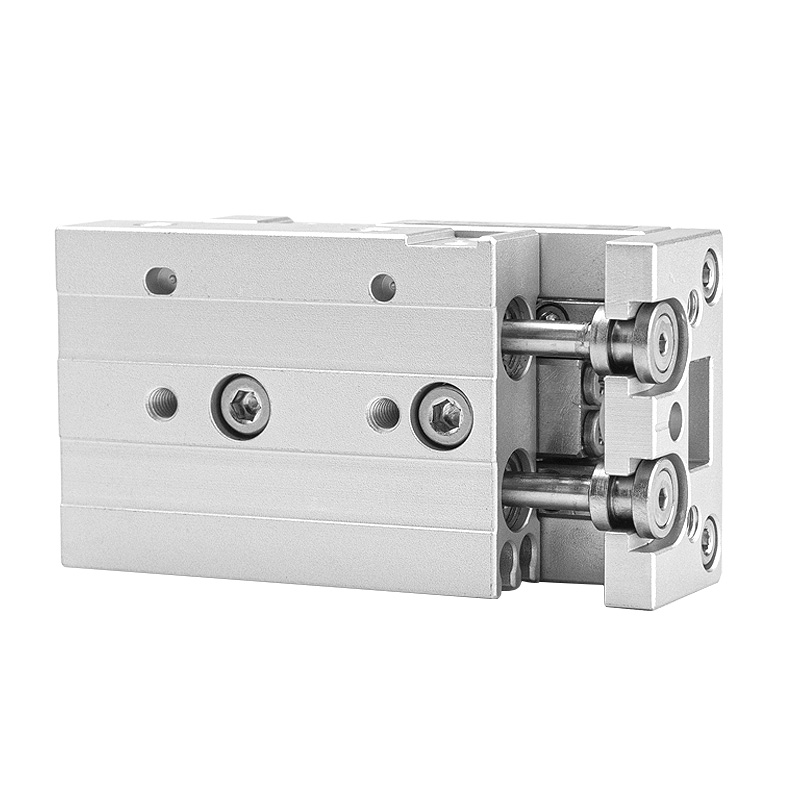

SOLH HLQ / HLQL টুইন-শাফ্ট নির্ভুল স্লাইড সিলিন্ডার রিসার্কুলেটিং বল লিনিয়ার গাইড কোর স্ট্রাকচার গ্রহণ করে, স্বয়ংক্রিয় সরঞ্জামের জন্য উচ্চ-নির্ভুলতা, উচ্চ-দৃঢ়তা মসৃণ লিনিয়ার রেসিপ্রোকেটিং গতি প্রদান করে। দুটি ভেরিয়েন্ট যথাক্রমে হালকা-মাঝারি এবং ভারী উদ্ভট লোড কাজের অবস্থাকে কভার করে।
-- HLQ স্ট্যান্ডার্ড টাইপ: সিলিন্ডার বডি স্লাইড ইউনিটের পাশে সাজানো, সামগ্রিক প্রস্থ কমপ্যাক্ট
-- HLQL সিমেট্রিকাল টাইপ: কেন্দ্রীভূত সিলিন্ডার + ডুয়াল সিমেট্রিকাল গাইড রেল, অতি-উচ্চ দৃঢ়তা এবং অ্যান্টি-ডিফ্লেকশন ক্ষমতা
-- গাইডিং স্ট্রাকচার: রিসার্কুলেটিং বল লিনিয়ার গাইড; বোর 6/8 এর জন্য একক রেল, বোরের জন্য দ্বৈত সমান্তরাল রেল ≥12
-- অপারেশন মোড: ডাবল অ্যাক্টিং রেসিপ্রোকেটিং মোশন
-- প্রযোজ্য মাধ্যম: পরিস্রাবণ নির্ভুলতা ≥40μm সহ সংকুচিত বায়ু
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন বিবরণ |
| বোরের আকার (মিমি) |
6, 8, 12, 16, 20, 25 |
| স্ট্যান্ডার্ড স্ট্রোক রেঞ্জ (মিমি) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| অপারেটিং চাপ |
0.15 ~ 0.7 MPa |
| প্রমাণ পরীক্ষা চাপ |
1.2 এমপিএ |
| অপারেটিং তাপমাত্রা |
-20℃ ~ 70℃ |
| পিস্টন স্পিড রেঞ্জ |
50 ~ 500 মিমি/সেকেন্ড |
| স্ট্রোক সহনশীলতা |
স্ট্রোক ≤100mm: +1.0mm; স্ট্রোক>100 মিমি: +1.5 মিমি |
| এয়ার পোর্ট থ্রেড |
বোর 6/8/12: M5×0.8; বোর 16/20/25: PT1/8 |
| ম্যাগনেটিক রিং |
বিল্ট-ইন স্ট্যান্ডার্ড (প্রত্যয় S), CMSH/DMSH চৌম্বকীয় সেন্সরের সাথে সামঞ্জস্যপূর্ণ |
1. ডুয়াল প্রিসিশন রিসার্কুলেটিং বল গাইড রেল
-- কম ঘর্ষণ, অতি-মসৃণ আন্দোলন, অসামান্য সরলতা এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা; বর্ধিত সেবা জীবনের জন্য সমন্বিত বিরোধী জং ধুলো-প্রমাণ আবরণ.
2. অন্তর্নির্মিত ফ্লোটিং জয়েন্ট
-- পিস্টন এবং স্লাইড ক্যারেজ এর মধ্যে ইলাস্টিক ভাসমান সংযোগ পার্শ্বীয় বল এবং উদ্বেগজনক টর্ক অফসেট করে, পিস্টন রডের বিকৃতি এবং ওভারলোড ক্ষতি প্রতিরোধ করে।
3. টুইন প্যারালাল পিস্টন রড ডিজাইন
-- দ্বিগুণ আউটপুট থ্রাস্ট, শক্তিশালী অ্যান্টি-টরশন কর্মক্ষমতা, লোডের অধীনে স্লাইড প্ল্যাটফর্মের শূন্য ঘূর্ণন।
4. মাল্টি-ডিরেকশনাল মাউন্টিং লেআউট
-- 3-ওয়ে ইনস্টলেশনের জন্য নীচে, সামনের এবং পাশের পৃষ্ঠগুলিতে টোকা মাউন্টিং গর্ত; দ্রুত সঠিক ফিক্সচার মাউন্ট করার জন্য বেস উপর নির্ভুলতা সনাক্তকরণ পিন গর্ত.
5. 3-সাইড জিগ মাউন্টিং সারফেস
-- স্লাইড টপ এবং সামনের মুখে টুলিং করার জন্য ট্যাপ করা গর্ত; ফিক্সচারের পুনরাবৃত্তি পজিশনিং নির্ভুলতার গ্যারান্টি দেওয়ার জন্য স্লাইডার শীর্ষে পজিশনিং পিনের গর্ত।
6. প্রাক মেশিন সেন্সর খাঁজ
-- দ্রুত ইনস্টলেশন এবং চৌম্বকীয় রিড সুইচগুলির সামঞ্জস্যযোগ্য অবস্থানের জন্য সিলিন্ডারের পাশে স্ট্যান্ডার্ড স্লাইডিং স্লট।
7. বিভিন্ন বাফার এবং স্টপ ব্লক কম্বিনেশন
-- ঐচ্ছিক ফিক্সড এয়ার বাফার, অ্যাডজাস্টেবল এয়ার বাফার (A/AS/AF), হাইড্রোলিক শক শোষক বাফার (B/BF); একাধিক বাহ্যিক সীমা স্টপ ব্লক আনুষাঙ্গিক উপলব্ধ.

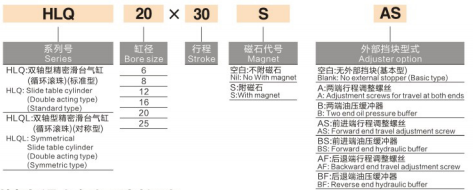

1. উদাহরণ মডেল: HLQ20×30SAS
-- HLQ = স্ট্যান্ডার্ড টুইন-শাফ্ট সিরিজ; HLQL = প্রতিসম উচ্চ-দৃঢ়তা টুইন রেল সিরিজ
-- 20 = সিলিন্ডার বোরের ব্যাস (মিমি)
-- 30 = রেটেড স্ট্রোক দৈর্ঘ্য (মিমি)
-- S = অন্তর্নির্মিত স্থায়ী চৌম্বক রিং (আবশ্যিক স্ট্যান্ডার্ড কনফিগারেশন)
-- A = ডবল এন্ড অ্যাডজাস্টেবল এয়ার বাফার
AS = ফ্রন্ট স্ট্রোক একক অ্যাডজাস্টেবল এয়ার বাফার
AF = রিটার্ন স্ট্রোক একক সামঞ্জস্যযোগ্য এয়ার বাফার
-- B = ডাবল শেষ হাইড্রোলিক তেল বাফার
BF = রিটার্ন স্ট্রোক একক জলবাহী তেল বাফার
| বোর (মিমি) |
কার্যকর পিস্টন এলাকা (মিমি²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. মডেল নির্বাচন যুক্তি
-- HLQ স্ট্যান্ডার্ড টাইপ: কমপ্যাক্ট ইন্সটলেশন স্পেস, মাঝারি-ছোট লোড, সামান্য বা কোন অদ্ভুত সাইড লোড নেই
-- HLQL সিমেট্রিকাল টাইপ: ভারী লোড, সুস্পষ্ট উদ্ভট অফসেট লোড, উচ্চ দৃঢ়তা এবং অতি-উচ্চ অবস্থান নির্ভুলতা প্রয়োজনীয়তা
2. সাধারণ অ্যাপ্লিকেশন
যথার্থ অবস্থান, স্বয়ংক্রিয় ওয়ার্কপিস স্থানান্তর, বায়ুসংক্রান্ত ক্ল্যাম্পিং স্টেশন; 3C ইলেকট্রনিক্স, অর্ধপরিবাহী উত্পাদন লাইন, স্বয়ংক্রিয় সমাবেশ সরঞ্জাম এবং নির্ভুলতা পরীক্ষার যন্ত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
SOLH HLQ / HLQL টুইন-শ্যাফ্ট রিসার্কুলেটিং বল স্লাইড স্ট্যান্ডার্ড কমপ্যাক্ট এবং সিমেট্রিকাল হাই-রিজিডিটি ডুয়াল ভেরিয়েন্ট অফার করে, সাথে ঐচ্ছিক এয়ার/হাইড্রোলিক বাফার, অ্যান্টি-টরশন টুইন রড এবং ফ্লোটিং জয়েন্ট ডিজাইন, ইউনিভার্সাল হাই-প্রিসিশন লিনিয়ার অ্যাকচুয়েটর এবং হেভি লোডিং ইকুইপমেন্ট এবং হেভি লোডিং ইকুইপমেন্ট।
