ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

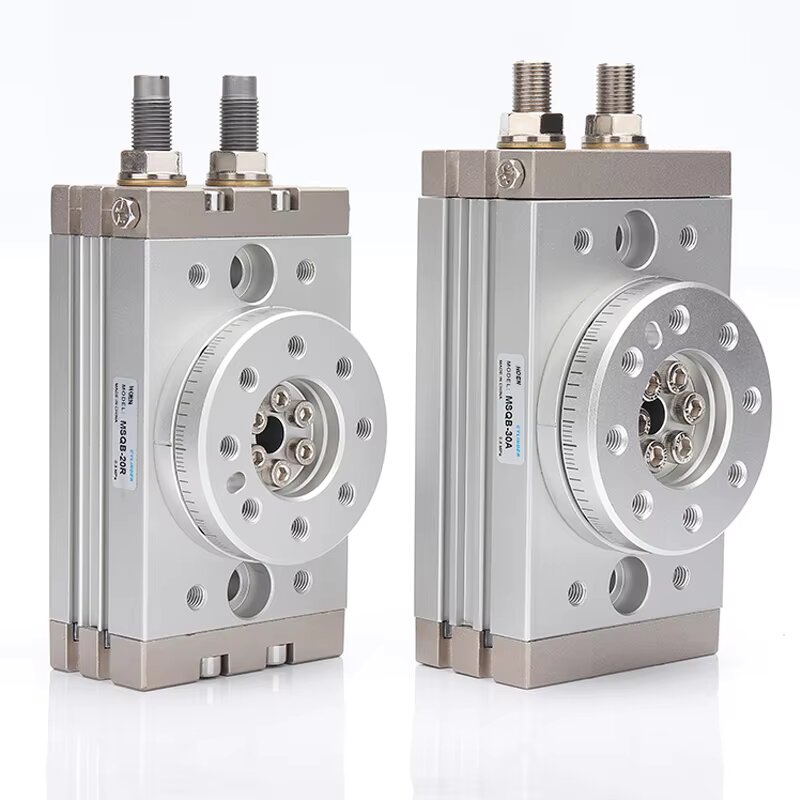

SOLH HRQ রোটারি সিলিন্ডার প্রতিসম ডুয়াল-পিস্টন র্যাক এবং পিনিয়ন ট্রান্সমিশন কাঠামো গ্রহণ করে, এতে অতি-মসৃণ ঘূর্ণন, ডবল আউটপুট থ্রাস্ট এবং উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা রয়েছে। সুইং অ্যাঙ্গেল ক্রমাগত 0 ~ 190 ° এর মধ্যে সামঞ্জস্যযোগ্য, সমস্ত স্বয়ংক্রিয় উত্পাদন সরঞ্জামগুলিতে রোটারি ইনডেক্সিং, ওয়ার্কপিস ক্ল্যাম্পিং, ফ্লিপিং এবং বাছাই স্টেশনগুলির জন্য ব্যাপকভাবে স্থাপন করা হয়।
|
মডেল বৈকল্পিক |
বাফার কনফিগারেশন |
মূল বৈশিষ্ট্য |
উপযুক্ত কাজের শর্ত |
| HRQ□ |
শুধুমাত্র স্ক্রু বাফার সীমিত |
অর্থনৈতিক মৌলিক মডেল |
হালকা লোড, কম প্রভাব, সাধারণ কম গতির চক্র |
| HRQ□-A |
অন্তর্নির্মিত জলবাহী তেল শক শোষক |
শক্তিশালী শক্তি শোষণ, সুনির্দিষ্ট স্টপ পজিশনিং |
মাঝারি এবং ভারী লোড, উচ্চ গতির ঘন ঘন ঘূর্ণন |
| HRQ□-A(S) |
হাইড্রোলিক বাফার + স্টেইনলেস স্টীল শেষ ক্যাপ |
বিরোধী জং এবং জারা প্রতিরোধী |
আর্দ্র কর্মশালা, দুর্বল ক্ষয়কারী তরল পরিবেশ |
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন বিবরণ |
| সম্পূর্ণ মডেল পরিসীমা |
মাইক্রো আকার: HRQ2 / HRQ3 / HRQ7 মাঝারি আকার: HRQ10 / HRQ20 / HRQ30 / HRQ50 বড় আকার: HRQ70 / HRQ100 / HRQ200 |
| ড্রাইভের ধরন |
ডাবল অ্যাক্টিং ডুয়াল পিস্টন র্যাক এবং পিনিয়ন গঠন |
| অপারেটিং প্রেসার রেঞ্জ |
মাইক্রো: 0.15~0.7 MPa মাঝারি এবং বড়: 0.2~ 0.7 MPa |
| প্রমাণ পরীক্ষা চাপ |
1.2 এমপিএ |
| সামঞ্জস্যযোগ্য সুইং কোণ |
0~190°, ফ্যাক্টরি প্রিসেট সর্বোচ্চ স্ট্রোক |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
-20 ~ 70℃ |
| বাফার কনফিগারেশন নিয়ম |
মাইক্রো মডেলগুলি শুধুমাত্র যান্ত্রিক সীমা স্ক্রু দিয়ে সজ্জিত; মাঝারি এবং বড় আকারের ঐচ্ছিক স্ক্রু বাফার বা হাইড্রোলিক বাফার (-একটি প্রত্যয়) |
| এয়ার পোর্ট থ্রেড স্পেসিক |
মাইক্রো HRQ2/3/7: M5×0.8 মাঝারি মডেল: M8 ~ M14×1.5 বড় মডেল: M20×1.5 / M27×1.5 |
| তৈলাক্তকরণের প্রয়োজনীয়তা |
কারখানা প্রাক-গ্রীসড, সম্পূর্ণরূপে তৈলাক্তকরণ-মুক্ত অপারেশন |
1. তাত্ত্বিক আউটপুট টর্ক (0.5MPa সরবরাহ বায়ু, ইউনিট: N·m)
|
মডেল কোড |
আউটপুট টর্ক (N·m) |
| HRQ2 |
0.20 |
| HRQ3 |
0.33 |
| HRQ7 |
0.63 |
| HRQ10 |
1.12 |
| HRQ20 |
2.20 |
| HRQ30 |
2.80 |
| HRQ50 |
5.00 |
| HRQ70 |
7.50 |
| HRQ100 |
11.00 |
| HRQ200 |
22.00 |
|
মডেল কোড |
রেডিয়াল লোড (N) |
অক্ষীয় লোড (N) |
অনুমোদনযোগ্য নমন মুহূর্ত (N·m) |
| HRQ2 |
18 |
35 |
0.8 |
| HRQ3 |
30 |
50 |
1.1 |
| HRQ7 |
50 |
70 |
1.5 |
| HRQ10 |
80 |
80 |
2.5 |
| HRQ20 |
150 |
150 |
4.0 |
| HRQ30 |
200 |
200 |
5.5 |
| HRQ50 |
300 |
300 |
10.0 |
| HRQ70 |
330 |
300 |
12.0 |
| HRQ100 |
390 |
500 |
18.0 |
| HRQ200 |
540 |
740 |
25.0 |
-- প্রকৃত কাজের লোড অবশ্যই বিকৃতি এবং প্রাথমিক ব্যর্থতা এড়াতে নীচের নিরাপত্তা সূত্রটি পূরণ করতে হবে:
-- প্রকৃত অক্ষীয় লোড / সর্বোচ্চ অক্ষীয় লোড + প্রকৃত রেডিয়াল লোড / সর্বোচ্চ রেডিয়াল লোড + প্রকৃত নমন মুহূর্ত / সর্বোচ্চ নমন মোমেন্ট ≤ 15।
1. সিমেট্রিক র্যাক এবং পিনিয়ন ড্রাইভ
-- ব্যালেন্সড ডুয়াল পিস্টন একক-ভেন রোটারি সিলিন্ডারের তুলনায় ডাবল আউটপুট টর্ক, ঝাঁকুনি ছাড়াই স্থিতিশীল ঘূর্ণন, চমৎকার অবস্থান নির্ভুলতা এবং উচ্চতর ভারী-লোড বহন ক্ষমতা প্রদান করে।
2. মাল্টি-দিকনির্দেশক মাউন্টিং বেস
-- HRQ10~HRQ200: ট্যাপ করা মাউন্টিং হোল উভয় পাশের মুখে বিতরণ করা হয়েছে;
-- মাইক্রো HRQ2/3/7: নীচের সমতলে মাউন্টিং গর্ত; কমপ্যাক্ট সরঞ্জাম ফ্রেমের জন্য নমনীয় বিন্যাস।
3. গর্ত মাধ্যমে কেন্দ্রীয় ফাঁপা
-- ঘূর্ণমান টেবিল পৃষ্ঠের ফাঁপা নকশা বাতাসের টিউবিং, সেন্সর কেবলগুলিকে কেন্দ্রের মধ্য দিয়ে যেতে দেয়, বহিরাগত লাইনের হস্তক্ষেপ ছাড়াই ঝরঝরে অভ্যন্তরীণ পাইপিং বিন্যাস।
4. দুটি ঐচ্ছিক বাফার সমাধান
-- যান্ত্রিক সীমা স্ক্রু বাফার: কম খরচে, হালকা লোড এবং কম গতির বিরতিমূলক অপারেশনের জন্য উপযুক্ত
--হাইড্রোলিক শক শোষক (-A প্রত্যয়): শক্তি শোষণ ক্ষমতা স্ক্রু বাফারের চেয়ে 3~5 গুণ বেশি, উচ্চ-গতির ভারী-লোড স্টপে প্রভাবের কম্পনকে কার্যকরভাবে দমন করে, সুনির্দিষ্ট অবস্থানের পুনরাবৃত্তিযোগ্যতার গ্যারান্টি দেয়
5. ইউনিভার্সাল ম্যাগনেটিক সুইচ সামঞ্জস্য
-- সিলিন্ডার বডির উভয় পাশে স্ট্যান্ডার্ড প্রি-মেশিনড সেন্সর খাঁজ, D-M9BV, D-A93 এবং PLC কন্ট্রোল সিস্টেমে রোটারি ইন-প্লেস সিগন্যাল ফিডব্যাকের জন্য অন্যান্য সাধারণ ম্যাগনেটিক রিড সুইচগুলির সাথে সামঞ্জস্যপূর্ণ।
1. মৌলিক মডেলের উদাহরণ: HRQ30-A
-- HRQ: রোটারি র্যাক এবং পিনিয়ন সিলিন্ডার সিরিজ কোড
-- 30: ফ্রেম সাইজ কোড, ফিক্সড টর্ক এবং লোড প্যারামিটারের সাথে সম্পর্কিত
-- -A: অন্তর্নির্মিত হাইড্রোলিক শক শোষকের জন্য প্রত্যয়; কোন প্রত্যয় = যান্ত্রিক সীমা স্ক্রু বাফার
2. বর্ধিত প্রত্যয় সংজ্ঞা
--- -এস: অ্যান্টি-জারা আর্দ্র পরিবেশের জন্য স্টেইনলেস স্টীল শেষ ক্যাপ
-- থ্রেড অপশন: পিটি টেপার থ্রেড, জি প্যারালাল থ্রেড, এনপিটি আমেরিকান স্ট্যান্ডার্ড থ্রেড
1. নির্বাচনের অগ্রাধিকারের নিয়ম
-- উচ্চ গতি, ভারী ওয়ার্কপিস লোড, উচ্চ-নির্ভুলতা স্টপ পজিশনিং → HRQ□-A হাইড্রোলিক বাফার মডেল
-- হালকা লোড, কম সাইকেল স্পিড, কঠোর খরচ নিয়ন্ত্রণ → স্ট্যান্ডার্ড HRQ স্ক্রু বাফার সংস্করণ
-- আর্দ্র / সামান্য ক্ষয়কারী কর্মশালার পরিবেশ → HRQ□-A(S) স্টেইনলেস স্টীল শেষ ক্যাপ ভেরিয়েন্ট
-- লোড ম্যাচিং অগ্রাধিকার: একই সাথে তিনটি মূল সূচক যাচাই করুন - আউটপুট টর্ক, বাঁকানো মুহূর্ত, রেডিয়াল এবং অক্ষীয় অনুমোদনযোগ্য লোড
2. সাধারণ শিল্প প্রয়োগের পরিস্থিতি
-- স্পষ্টতা স্বয়ংক্রিয় সমাবেশ: ঘূর্ণমান অংশ সমাবেশ, স্ক্রু আঁটসাঁট স্টেশন
-- উপাদান বাছাই রসদ: 90°/180° ওয়ার্কপিস ফ্লিপিং, পরিবাহক দিক পরিবর্তন
-- বায়ুসংক্রান্ত ক্ল্যাম্পিং ফিক্সচার: রোটারি জিগ ক্ল্যাম্পিং এবং টার্নওভার মেকানিজম
-- প্যাকেজিং যন্ত্রপাতি: বোতল ঘূর্ণন, স্বয়ংক্রিয় লেবেল স্টিকিং ঘূর্ণমান স্টেশন
|
তুলনা আইটেম |
এইচআরকিউ র্যাক এবং পিনিয়ন রোটারি সিলিন্ডার |
ভ্যান টাইপ রোটারি অ্যাকচুয়েটর |
| ভ্যান টাইপ রোটারি অ্যাকচুয়েটর |
ডুয়াল পিস্টন ডবল থ্রাস্ট, স্থিতিশীল ধ্রুবক টর্ক |
একক ভ্যান গঠন, মাঝারি অস্থির টর্ক আউটপুট |
| বাফার ক্ষমতা |
ঐচ্ছিক যান্ত্রিক স্ক্রু / উচ্চ শক্তি জলবাহী বাফার, ব্যাপক সামঞ্জস্যযোগ্য পরিসীমা |
স্থির বিল্ট-ইন রাবার বাফার, সীমিত সমন্বয় পরিসীমা |
| মাউন্ট লেআউট |
মাল্টি-সাইড এবং নীচের মাউন্টিং ট্যাপড হোল |
প্রধানত ফ্ল্যাঞ্জ বা খাদ একক-পাশে মাউন্টিং |
| সামঞ্জস্যযোগ্য সুইং কোণ |
সম্পূর্ণ 0~190° অসীমভাবে সামঞ্জস্যযোগ্য |
স্ট্যান্ডার্ড 0~190° ফিক্সড স্ট্রোক |
| প্রযোজ্য লোড গ্রেড |
মাঝারি এবং ভারী লোড, শক্তিশালী নমন এবং রেডিয়াল লোড প্রতিরোধের |
প্রধানত হালকা-লোড কম-সাইকেল সরঞ্জাম |
| পণ্য খরচ |
ডুয়াল পিস্টন গিয়ার সমাবেশের কারণে মিড-রেঞ্জের দাম |
কম খরচে, সহজ লাইট-ডিউটি স্টেশনের জন্য লাভজনক |
SOLH HRQ ডুয়াল পিস্টন র্যাক এবং পিনিয়ন রোটারি সিলিন্ডার স্টেইনলেস স্টীল জারা প্রতিরোধী সংস্করণ সহ যান্ত্রিক স্ক্রু / হাইড্রোলিক বাফার ঐচ্ছিক ভেরিয়েন্ট, মাল্টি-ডিরেকশন মাউন্টিং এবং সেন্ট্রাল হোলো টেবিল ডিজাইন, স্থিতিশীল উচ্চ টর্ক হেভি-ডিউটি রোটারি পজিশনিং এবং স্বয়ংক্রিয় উপাদান সমাবেশের জন্য স্থিতিশীল উচ্চ টর্ক হেভি-ডিউটি রোটারি পজিশনিং সরবরাহ করে।
