ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

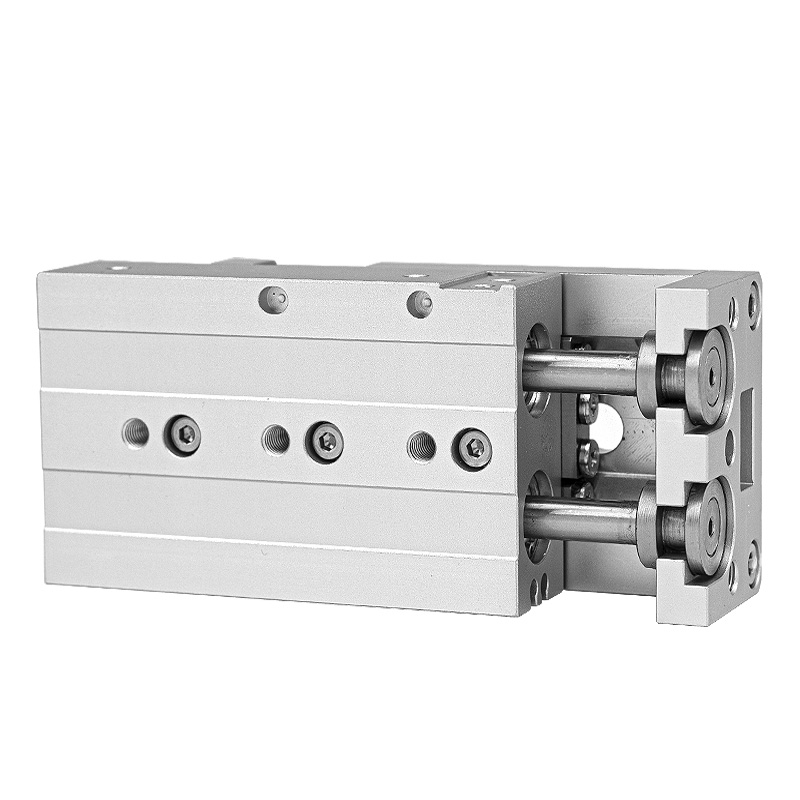

SOLH HLS / HLSL সিরিজের টুইন-শ্যাফ্ট নির্ভুল স্লাইড সিলিন্ডার ক্রস রোলার লিনিয়ার গাইডকে কোর গাইডিং উপাদান হিসাবে গ্রহণ করে। HLQ রিসার্কুলেটিং বল স্লাইড সিলিন্ডারের সাথে তুলনা করে, এটি অনেক বেশি দৃঢ়তা, উচ্চতর পুনরাবৃত্ত অবস্থান নির্ভুলতা এবং অদ্ভুত সাইড লোডের শক্তিশালী প্রতিরোধ, ভারী-লোড, অতি-নির্ভুলতা সমাবেশ এবং পজিশনিং অটোমেশন প্রক্রিয়াগুলির সাথে পুরোপুরি মেলে।
-- HLS স্ট্যান্ডার্ড টাইপ: স্লাইড ক্যারেজের একপাশে সিলিন্ডার বডি ইনস্টল করা, সামগ্রিক প্রস্থ কমপ্যাক্ট। সীমিত ইনস্টলেশন স্থান, সুস্পষ্ট উদ্ভট অফসেট লোড ছাড়া মাঝারি-ছোট লোড অবস্থার জন্য উপযুক্ত।
-- HLSL সিমেট্রিকাল টাইপ: দুটি সমান্তরাল ক্রস রোলার গাইডের মধ্যে কেন্দ্রীভূত সিলিন্ডার, অভিন্ন বল বিতরণ, ব্যাপকভাবে বর্ধিত অনমনীয়তা এবং ভারী লোড ক্ষমতা। ভারী লোড, উদ্ভট লোড এবং অতি-উচ্চ নির্ভুলতা কাজের দৃশ্যের জন্য প্রথম পছন্দ।
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন বিবরণ |
| গাইডিং মেকানিজম |
ক্রস রোলার লিনিয়ার গাইড (লাইন যোগাযোগ রোলার প্রকার) |
| অপারেশন টাইপ |
দ্বৈত অভিনয় পারস্পরিক |
| বোরের আকার (মিমি) |
6, 8, 12, 16, 20, 25 |
| স্ট্যান্ডার্ড স্ট্রোক বিকল্প (মিমি) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| অপারেটিং প্রেসার রেঞ্জ |
0.15 ~ 0.7 MPa |
| প্রমাণ পরীক্ষা চাপ |
1.2 এমপিএ |
| অপারেটিং তাপমাত্রা |
-20 ℃ ~ 70 ℃ (কোন অভ্যন্তরীণ আইসিং নেই) |
| পিস্টন ভ্রমণ গতি |
50 ~ 500 মিমি/সেকেন্ড |
| স্ট্রোক সহনশীলতা |
স্ট্রোক ≤100mm: +1.0mm; স্ট্রোক ＞100 মিমি: +1.5 মিমি |
| এয়ার পোর্ট থ্রেড স্পেসিক |
বোর 6/8/12: M5×0.8; বোর 16/20/25: PT1/8 |
| ম্যাগনেটিক রিং |
বিল্ট-ইন স্ট্যান্ডার্ড (প্রত্যয় S) হিসাবে, CMSH/DMSH চৌম্বকীয় রিড সুইচগুলির সাথে সামঞ্জস্যপূর্ণ |
1. ক্রস রোলার লিনিয়ার গাইড (রোলার লাইন যোগাযোগ ডিজাইন)
-- লাইন যোগাযোগ ভারবহন কাঠামো চরম অনমনীয়তা, অসামান্য সোজাতা এবং বিরোধী ঘূর্ণন নির্ভুলতা, শক্তিশালী প্রভাব প্রতিরোধের এবং ভারী লোড অধীনে স্থিতিশীল অপারেশন উপলব্ধ করা হয়. অতি-নিম্ন ঘর্ষণ, অতি-মসৃণ গতিবিধি এবং বর্ধিত পরিষেবা চক্র সহ ইন্টিগ্রেটেড ওয়ান-পিস গাইড ক্যারেজ ডিজাইন।
2. অন্তর্নির্মিত ফ্লোটিং জয়েন্ট
-- পিস্টন রড এবং স্লাইড প্ল্যাটফর্মের মধ্যে স্থিতিস্থাপক ভাসমান সংযোগ পার্শ্বীয় বল এবং উন্মাদ টর্ক অফসেট করে, পিস্টন রডের বিচ্যুতি এবং ওভারলোড ক্ষতি এড়ায়।
3. টুইন প্যারালাল পিস্টন রডস
-- ডাবল থ্রাস্ট আউটপুট, চমৎকার অ্যান্টি-টরশন কর্মক্ষমতা, লোড করা অবস্থায় উচ্চ অবস্থান নির্ভুলতা বজায় রাখে।
4. মাল্টি-ডিরেকশনাল ইউনিভার্সাল মাউন্টিং
-- 3-দিক ইনস্টলেশনের জন্য নীচে, সামনের এবং পাশের পৃষ্ঠগুলিতে টেপ করা মাউন্টিং হোল; দ্রুত সঠিক অবস্থানের জন্য বেস উপর pre-machined পিন গর্ত নির্ভুল লোকেটিং.
5. 3-সাইড টুলিং মাউন্ট পৃষ্ঠতল
-- স্লাইডের উপরে এবং সামনের মুখের উপর ট্যাপ করা ফিক্সচার মাউন্টিং হোল, স্লাইডার টপ প্লেনে পিনের ছিদ্রগুলিকে বারবারযোগ্য জিগ পজিশনিং নির্ভুলতার গ্যারান্টি দেওয়ার জন্য।
6. প্রাক মেশিন সেন্সর ইনস্টলেশন খাঁজ
-- নমনীয় ইনস্টলেশন এবং চৌম্বকীয় সুইচগুলির অবস্থান সমন্বয়ের জন্য সিলিন্ডারের পাশে স্ট্যান্ডার্ড স্লাইডিং স্লট।
7. বৈচিত্রপূর্ণ বাফার এবং সীমা স্টপ বিকল্প
-- ফিক্সড এয়ার বাফার, অ্যাডজাস্টেবল এয়ার বাফার (A/AS/AF), হাইড্রোলিক শক অ্যাবজরবার বাফার (B/BF) এবং একাধিক এক্সটার্নাল মেকানিক্যাল লিমিট স্টপ ব্লক হল ঐচ্ছিক সংমিশ্রণ।
1. উদাহরণ মডেল: HLS20×30SAS
-- HLS = স্ট্যান্ডার্ড সাইড সিলিন্ডার সিরিজ; HLSL = প্রতিসাম্য কেন্দ্রিক উচ্চ-দৃঢ়তা সিরিজ
-- 20 = সিলিন্ডার বোরের ব্যাস (মিমি)
-- 30 = রেটেড স্ট্রোক দৈর্ঘ্য (মিমি)
-- S = অন্তর্নির্মিত স্থায়ী চৌম্বক রিং (স্ট্যান্ডার্ড ফ্যাক্টরি কনফিগারেশন)
-- A = উভয় প্রান্তে সামঞ্জস্যযোগ্য এয়ার বাফার
AS = অ্যাডজাস্টেবল এয়ার বাফার শুধুমাত্র ফরোয়ার্ড স্ট্রোকের প্রান্তে
AF = অ্যাডজাস্টেবল এয়ার বাফার শুধুমাত্র রিটার্ন স্ট্রোকের শেষে
-- বি = উভয় প্রান্তে হাইড্রোলিক তেল বাফার
BF = হাইড্রোলিক তেল বাফার শুধুমাত্র রিটার্ন স্ট্রোক শেষে
| বোর (মিমি) |
ধাক্কা / টান কার্যকর এলাকা (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
পুশ:42 / টান:57 |
8/11 |
17/23 |
25/34 |
29/40 |
|
8 |
পুশ:75 / টান:101 |
15/20 |
30/40 |
45/61 |
53/71 |
|
12 |
পুশ: 170 / টান: 226 |
34/45 |
68/90 |
102/136 |
119/158 |
|
16 |
পুশ:302 / টান: 402 |
60/80 |
121/161 |
181/241 |
211/281 |
|
20 |
পুশ: 491 / টান: 628 |
98/126 |
196/251 |
295/377 |
344/440 |
|
25 |
পুশ:767 / টান:982 |
153/196 |
307/393 |
460/589 |
537/687 |
1. নির্বাচনের পরামর্শ
-- HLS স্ট্যান্ডার্ড মডেল: কমপ্যাক্ট ইনস্টলেশন স্পেস, মাঝারি-ছোট লোড, কোন সুস্পষ্ট উদ্ভট অফসেট লোড নেই
-- HLSL সিমেট্রিকাল মডেল: ভারী লোড, উন্মাদনাপূর্ণ সাইড লোড, অতি-উচ্চ দৃঢ়তা এবং অতি-নির্ভুল অবস্থানের প্রয়োজনীয়তার জন্য অগ্রাধিকার নির্বাচন
2. সাধারণ শিল্প অ্যাপ্লিকেশন
-- যথার্থ সমাবেশ, স্বয়ংক্রিয় অবস্থান, বায়ুসংক্রান্ত ক্ল্যাম্পিং এবং ওয়ার্কপিস স্থানান্তর স্টেশন
-- সেমিকন্ডাক্টর এবং ইলেকট্রনিক অটোমেশন উৎপাদন লাইন
-- উচ্চ নির্ভুলতা পরীক্ষার পরিদর্শন যন্ত্র, চিকিৎসা অটোমেশন সরঞ্জাম, মেশিন টুল ফিক্সচার প্রক্রিয়া
SOLH HLS/HLSL ক্রস রোলার টুইন-শাফ্ট স্লাইড সিলিন্ডার দ্বৈত স্ট্যান্ডার্ড/সিমেট্রিকাল ভেরিয়েন্ট সহ হাই-রিজিডিটি লাইন-কন্টাক্ট ক্রস রোলার গাইড গ্রহণ করে, ঐচ্ছিক এয়ার/হাইড্রোলিক বাফার এবং অ্যান্টি-অ্যাকসেন্ট্রিক ফ্লোটিং জয়েন্ট ডিজাইন, প্রিমিয়াম হেভি-ডিউটি আল্ট্রা-অ্যাক্টিউশন এবং হাই-কনট্যাক্ট লাইনের জন্য হাইড্রোলিক লাইন। অটোমেশন সরঞ্জাম।
