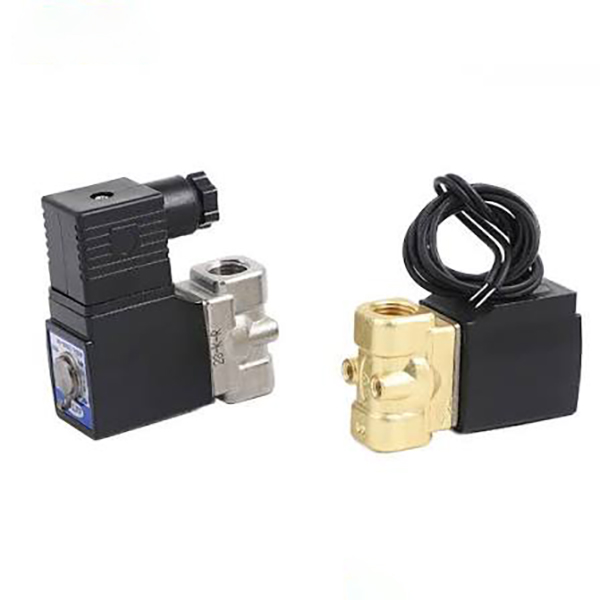

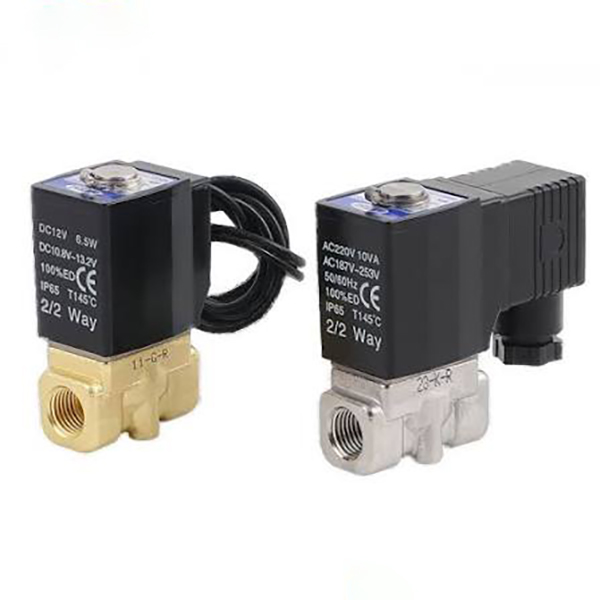

2S সিরিজ 2/2 ওয়ে ফ্লুইড সোলেনয়েড ভালভ (ডাইরেক্ট-অ্যাক্টিং + পাইলট-চালিত)

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

  1. SOLH 2S সিরিজ হল 2/2-ওয়ে সাধারণত বন্ধ তরল শাট-অফ সোলেনয়েড ভালভ, দুটি সম্পূর্ণ পণ্য লাইনে বিভক্ত:

     -- ডাইরেক্ট-অ্যাক্টিং 2S (030 / 050 ছোট ছিদ্র সিরিজ)

     -- পাইলট-চালিত 2S (150~500 বড় ছিদ্র সিরিজ)

  2. পরিষ্কার জল, সংকুচিত বায়ু, তৈলাক্তকরণ তেল, শীতল কাটিং তরল এবং দুর্বলভাবে ক্ষয়কারী তরল পাইপলাইনের স্বয়ংক্রিয় অন/বন্ধ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। লিক-প্রুফ sealing সঙ্গে কম্প্যাক্ট সমন্বিত গঠন; কয়েল দীর্ঘমেয়াদী অবিরাম শক্তি সমর্থন করে।

     -- সরাসরি-অভিনয় প্রকার: 0MPa শূন্য ডিফারেনশিয়াল চাপের অধীনে সম্পূর্ণ খোলা, নিম্ন-চাপের মাইক্রো-ফ্লুইড শাখার জন্য আদর্শ

     -- পাইলট-চালিত প্রকার: বড় পাইপ আকারের প্রধান সরবরাহ পাইপলাইনের জন্য বড় বোর এবং উচ্চ প্রবাহ ক্ষমতা

  3. মেশিন টুল কুলিং সার্কিট, পরিষ্কার স্প্রে লাইন, এয়ার কম্প্রেসার ড্রেন সিস্টেম, জল চিকিত্সা সরঞ্জাম, খাদ্য প্যাকেজিং তরল অটোমেশনের সাথে ব্যাপকভাবে মিলিত।

দুটি পণ্য লাইন সম্পূর্ণ শ্রেণীবিভাগ: সরাসরি-অভিনয় NC VS পাইলট-অপারেটেড NC

 1. 2S সরাসরি-অভিনয় সাধারণত বন্ধ (মডেল উদাহরণ: 2S-L030-08)

     -- কাজের নীতিঃঅক্জিলিয়ারী পাইলট এয়ার চেম্বার নেই; ইলেক্ট্রোম্যাগনেটিক কয়েল সরাসরি আর্মেচার স্টেমকে টানে এবং ভালভ সিট খুলতে/বন্ধ করে। এমনকি 0MPa শূন্য জল/বায়ু চাপের মধ্যেও সম্পূর্ণরূপে খোলা।

        * পাওয়ার বন্ধ: পাইপলাইনের তরল সম্পূর্ণভাবে কেটে ফেলার জন্য স্প্রিং প্রেস সিল করে；

        * পাওয়ার অন: কয়েল তরল পথের জন্য ভালভ পোর্ট খুলতে আর্মেচারকে উপরের দিকে টানে

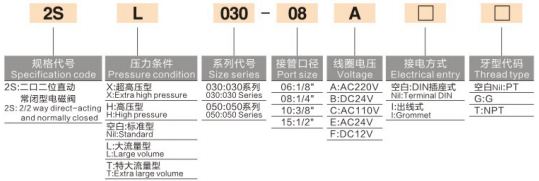

    -- সম্পূর্ণ মডেল কোডিং নিয়মঃ2S - চাপ প্রত্যয় - সাইজ সিরিজ - পোর্ট থ্রেড - কয়েল ভোল্টেজ - তারের ধরন - থ্রেড স্ট্যান্ডার্ড

        * 2S: সরাসরি-অভিনয় 2/2 উপায় NC সোলেনয়েড ভালভ

        * চাপ গ্রেড প্রত্যয়: খালি=মানক / L=বড় প্রবাহ / T=অতিরিক্ত বড় প্রবাহ / H=উচ্চ চাপ / X=অতিরিক্ত উচ্চ চাপ

        * আকারের সিরিজ: 030 (মিনি), 050 (মাঝারি ছোট)

        * পোর্ট কোড: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * ভোল্টেজ কোড: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * ওয়্যারিং: ব্ল্যাঙ্ক=ডিআইএন প্লাগ সকেট, আই=কেবল ওয়্যার লিড টাইপ

        * থ্রেড: খালি=PT টেপার থ্রেড, G=G সমান্তরাল BSPP, T=NPT আমেরিকান থ্রেড

     -- মূল সুবিধা:

        *জিরো ডিফারেনশিয়াল প্রেসার স্টার্টআপ, ন্যূনতম অপারেটিং চাপের সীমা নেই, মাইক্রো লো-প্রেশার ফ্লুইড সার্কিটের জন্য স্থিতিশীল অপারেশন

        * অতি-কম্প্যাক্ট বডি, মাধ্যাকর্ষণ সীমাবদ্ধতা ছাড়াই নির্বিচারে মাউন্টিং কোণ

        * দ্রুত অন-অফ সুইচিং চক্রের জন্য মিলিসেকেন্ড দ্রুত প্রতিক্রিয়া

     -- আবেদনের পরিস্থিতিঃ

       ছোট CNC মেশিন টুল কুলিং অয়েল স্প্রে, মিনি ওয়াশিং মেশিন মাইক্রো স্প্রে, 3C ইকুইপমেন্ট মাইক্রো এয়ার/ওয়াটার কাট-অফ, ভ্যাকুয়াম অক্জিলিয়ারী ওয়াটার সাপ্লাই, ছোট শাখা পাইপলাইন (G1/8 ~ G1/2)।

  2. 2S পাইলট-চালিত সাধারণত বন্ধ সিরিজ

     -- কাজের নীতিঃঅন্তর্নির্মিত ক্ষুদ্রাকৃতি পাইলট নিয়ন্ত্রণ ছিদ্র; প্রধান ডায়াফ্রাম/স্পুল তুলতে মাঝারি পাইপলাইনের চাপের উপর নির্ভর করে। সম্পূর্ণ খোলার জন্য ন্যূনতম 0.05MPa ডিফারেনশিয়াল চাপ প্রয়োজন। কয়েল শুধুমাত্র কম শক্তি খরচ সহ ছোট পাইলট ব্লিড হোল নিয়ন্ত্রণ করে।

        * পাওয়ার বন্ধ: পাইলট হোল সিল করা, আপস্ট্রিম চাপ পাইপলাইন বন্ধ করার জন্য প্রধান সীলকে সংকুচিত করে

        * পাওয়ার অন: পাইলট চেম্বারের চাপে রক্তপাত হয়, উচ্চ-ভলিউম তরল প্রবাহের জন্য মাঝারি চাপ প্রধান স্পুলকে উত্তোলন করে; সর্বোচ্চ ছিদ্রের আকার Φ50 (G2 ইঞ্চি) পর্যন্ত

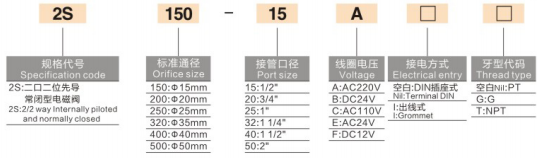

     -- সম্পূর্ণ মডেল কোডিং নিয়মঃ2S - ওরিফিস সাইজ - পোর্ট থ্রেড - কয়েল ভোল্টেজ - তারের ধরন - থ্রেড স্ট্যান্ডার্ড

        * 2S: পাইলট-চালিত 2/2 উপায় NC সোলেনয়েড ভালভ

        * ওরিফিস ফ্রেমের আকার: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * পোর্ট কোড: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * ভোল্টেজ / তারের / থ্রেড কোড সরাসরি-অভিনয় ভেরিয়েন্টের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ

    -- মূল সুবিধা:

        * বড় স্ট্রেইট-থ্রু বোর, অতি-উচ্চ প্রবাহের হার, পুরো লাইন কেন্দ্রীভূত জল/এয়ার সাপ্লাই মেইনগুলির জন্য ন্যূনতম পাইপলাইনের চাপ কম

        * ক্ষুদ্র লো-ওয়াটেজের কয়েল ড্রাইভ করে বড় বোর ভালভ বডি, কম তাপ উৎপাদন, 24 ঘন্টা নন-স্টপ একটানা অপারেশনের জন্য উপযুক্ত

        * প্রশস্ত প্রবাহের চ্যানেল আটকে রাখা সহজ নয়, ছোটখাটো স্থগিত অমেধ্যযুক্ত শিল্প সঞ্চালনকারী শীতল জলের সাথে সামঞ্জস্যপূর্ণ

     --আবেদনের পরিস্থিতি:

        এয়ার কম্প্রেসার মেইন ইনটেক/ড্রেন পাইপলাইন, বড় অ্যাসেম্বলি লাইন স্প্রে ক্লিনিং মেইন ওয়াটার সার্কিট, বাল্ক ওয়াটার ট্রিটমেন্ট হেডার পাইপ, স্ট্যাম্পিং ইকুইপমেন্ট কুলিং মেইন অয়েল লাইন, হেভি ডিউটি ​​ইন্ডাস্ট্রিয়াল ওয়াটার সাপ্লাই সিস্টেম।

ইউনিভার্সাল শেয়ারড পণ্য বৈশিষ্ট্য (সরাসরি + পাইলট পরিচালিত)

  1. স্ট্যান্ডার্ড সাধারনত বন্ধ (NC) ফাংশন ফ্যাক্টরি ডিফল্ট

     অটো শাট-অফ যখন পাওয়ার কাট, উচ্চতর সিস্টেমের নিরাপত্তার জন্য সরঞ্জাম শাটডাউনের সময় তরল ওভারফ্লো এবং ফুটো প্রতিরোধ করে।

  2. একাধিক ঐচ্ছিক সীল উপকরণ

     -- স্ট্যান্ডার্ড এনবিআর নাইট্রিল রাবার: জল, বায়ু, তৈলাক্ত তেলের জন্য সর্বজনীন

     -- ঐচ্ছিক EPDM ইথিলিন প্রোপিলিন: অ্যাসিড/ক্ষার প্রতিরোধী, গরম জল এবং খাদ্য-গ্রেড পরিষ্কার তরল উত্সর্গীকৃত

  3. টেকসই উচ্চ-তাপ কম-পাওয়ার কুণ্ডলী

     তাপ-প্রতিরোধী নিরোধক কয়েল দীর্ঘ ক্রমাগত শক্তি, বিরোধী বার্ন স্থিতিশীল নিরোধক জন্য; নমনীয় ক্যাবিনেট লেআউটের জন্য ডুয়াল ওয়্যারিং অপশন (ডিআইএন সকেট/ওয়্যার লিড)।

  4. রপ্তানির জন্য বহু আন্তর্জাতিক থ্রেড স্ট্যান্ডার্ড

     পিটি ব্রিটিশ টেপার, জি বিএসপি সমান্তরাল, এনপিটি আমেরিকান থ্রেড ঐচ্ছিক, গার্হস্থ্য অটোমেশন এবং বিদেশী উত্পাদন লাইনের সাথে সামঞ্জস্যপূর্ণ।

  5. সম্পূর্ণ চাপ গ্রেডেড কাস্টমাইজেশন

     সরাসরি-অভিনয় সিরিজ স্ট্যান্ডার্ড / বড় প্রবাহ / উচ্চ / অতিরিক্ত-উচ্চ চাপ কাস্টমাইজেশন সমর্থন করে; আদর্শ শিল্প তরল চাপ 0.05~1.0MPa জন্য পাইলট সিরিজ নেটিভ রেট।

  6. মাধ্যাকর্ষণ-মুক্ত সর্বজনীন মাউন্টিং

     উল্লম্ব, অনুভূমিক বা উল্টানো ইনস্টল করা যেতে পারে, সঙ্কুচিত বৈদ্যুতিক ক্যাবিনেটের অভ্যন্তরীণ বিন্যাসের সাথে ফিট করে।

ইউনিফাইড জেনারেল টেকনিক্যাল স্পেসিফিকেশন টেবিল

সরাসরি VS পাইলট পরিচালিত সম্পূর্ণ নির্বাচন তুলনা সারণী

সেগমেন্টেড টিপিক্যাল অ্যাপ্লিকেশন পরিস্থিতি

  1. প্রত্যক্ষ-অভিনয় NC অ্যাপ্লিকেশন পরিসীমা

     -- একক-পয়েন্ট কুলিং অয়েল ইনজেকশন এবং ছোট CNC মেশিন টুলের জন্য মাইক্রো স্প্রে

     -- 3C অটোমেশন সরঞ্জামের জন্য ভ্যাকুয়াম সহায়ক জল সরবরাহ এবং মিনি এয়ার সার্কিট চালু/বন্ধ

     -- ছোট অতিস্বনক ক্লিনিং মেশিন, ল্যাব মাইক্রো ফ্লুইড কন্ট্রোল লুপ

     -- সরঞ্জাম রক্ষণাবেক্ষণ শাখা, ছোট ফিক্সচারের জন্য একক-পয়েন্ট জল/গ্যাস সুইচ

  2.পাইলট-অপারেটেড NC অ্যাপ্লিকেশন রেঞ্জ

     -- এয়ার কম্প্রেসার সম্পূর্ণ মেশিন ড্রেন এবং প্রধান এয়ার পাইপলাইন বন্ধ

     -- বড় সমাবেশ লাইন স্প্রে পরিষ্কার সরঞ্জাম জন্য প্রধান জল সার্কিট নিয়ন্ত্রণ

     -- বাল্ক ওয়াটার ট্রিটমেন্ট ইকুইপমেন্ট এবং হাই-ফ্লো সার্কুলেটিং কুলিং হেডার পাইপ

     -- খাদ্য প্যাকেজিং, রাসায়নিক সরঞ্জাম বড় বোর তরল প্রধান শাট-অফ ভালভ

মূল নির্বাচনের বিচারের নিয়ম

     -- পাইপলাইন স্ট্যাটিক চাপ ＜0.05MPa, মাঝে মাঝে মাইক্রো ফ্লুইড সরবরাহ → অবশ্যই সরাসরি-অভিনয় 2S বেছে নিতে হবে

     -- পাইপ আকার ≥G1/2, উচ্চ-প্রবাহ প্রধান শিরোনাম, স্থিতিশীল দীর্ঘমেয়াদী জল/বায়ু চাপ → পাইলট-চালিত 2S নির্বাচন করুন

     --গরম জল, খাদ্য-গ্রেড, দুর্বল অ্যাসিড/ক্ষার মাধ্যম: অর্ডার দেওয়ার সময় EPDM সীল নির্দিষ্ট করুন

     -- মেশিন কন্ট্রোল ক্যাবিনেটের ভিতরে কেন্দ্রীভূত ওয়্যারিং: ডিআইএন সকেট ওয়্যারিং টাইপকে অগ্রাধিকার দিন

     -- আউটডোর আর্দ্র সরঞ্জাম: জলরোধী তারের গ্রন্থি সহ তারের সীসা টাইপ চয়ন করুন

মিলিত সম্পূর্ণ বায়ুসংক্রান্ত এবং তরল সার্কিট সমাধান

  1. ছোট কুলিং শাখা সার্কিট

     -- AFC এয়ার সার্ভিস ইউনিট → 3V সিরিজ 3/2 সোলেনয়েড ভালভ → PU টিউবিং → 2S ডাইরেক্ট-অ্যাক্টিং ভালভ (কুলিং ওয়াটার লুপ কন্ট্রোল)

  2. সম্পূর্ণ মেশিন প্রধান জল শিরোনাম সার্কিট

     -- জলের ট্যাঙ্ক / এয়ার কম্প্রেসার প্রধান পাইপ → 2S পাইলট বড় বোর ভালভ → মাল্টি-স্টেশন স্প্রে শাখা লাইন

  3. বিস্ফোরণ-প্রুফ ফ্লুইড ওয়ার্কশপ সার্কিট

     -- বিস্ফোরণ-প্রুফ এয়ার সোর্স ট্রিটমেন্ট ইউনিট → 50-VPE বিস্ফোরণ-প্রুফ 3-ওয়ে ভালভ + কাস্টম বিস্ফোরণ-প্রুফ কয়েল 2S পাইলট ভালভ

এক বাক্যের সারাংশ

     SOLH 2S সিরিজ 2/2 উপায়ে সাধারণত ক্লোজড ফ্লুইড সোলেনয়েড ভালভ বিভক্ত হয়ে জিরো-প্রেশার স্টার্টআপ ডাইরেক্ট-অ্যাক্টিং ছোট অরিফিস মডেল এবং লো-পাওয়ার হাই-ফ্লো পাইলট-চালিত বড় বোর ভেরিয়েন্ট, ঐচ্ছিক NBR/EPDM সীল সহ, মাল্টি-থ্রেড মাল্টি-ভোল্টেজ সামঞ্জস্য, ব্যাপকভাবে ব্যবহৃত অটোমেটিক ওয়াটার-লাইন, এয়ারলাইন, জল-যন্ত্র, জল নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। চিকিত্সা এবং খাদ্য প্যাকেজিং অটোমেশন সরঞ্জাম।
