ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH 2V সিরিজটি একটি পেশাদার2/2 উপায় তরল solenoid ভালভ বায়ু, জল এবং তেলের সর্বজনীন তরল নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি দুটি মূল কাঠামোগত প্রকারে বিভক্ত:2V025 সরাসরি অভিনয়ের ধরন এবং2V130/2V250 ডায়াফ্রাম পাইলট চালিত প্রকার. প্রিমিয়াম সিলিং উপকরণ সহ উচ্চ-মানের ব্রাস ভালভ বডি গ্রহণ করে, সিরিজটিতে শূন্য-চাপ স্টার্টআপ বিকল্প, বড় প্রবাহ ক্ষমতা, দ্রুত প্রতিক্রিয়া এবং ব্যাপক মাঝারি সামঞ্জস্য রয়েছে। এটি স্বয়ংক্রিয় জল সার্কিট, এয়ার পাইপলাইন, ভ্যাকুয়াম সিস্টেম এবং তৈলাক্তকরণ সরঞ্জামগুলির জন্য মূলধারার সাধারণ-উদ্দেশ্য তরল নিয়ন্ত্রণ ভালভ হিসাবে কাজ করে।
1. সম্পূর্ণ কোডিং লজিক: 2V - ওরিফিস সাইজ - থ্রেড পোর্ট - তারের ধরন - ভোল্টেজ
|
কোড সেগমেন্ট |
বিস্তারিত সংজ্ঞা |
|
2V |
2/2 উপায় সাধারণত বন্ধ তরল solenoid ভালভ সিরিজ |
|
025/130/250 |
কোর অরিফিস স্পেসিফিকেশন: 025=φ2.5 মিমি (সরাসরি অভিনয়); 130=φ13 মিমি (পাইলট দ্বারা পরিচালিত); 250=φ25mm (পাইলট পরিচালিত) |
|
পোর্ট থ্রেড কোড |
06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2, 20=G3/4, 25=G1 ইঞ্চি (PT/G ইম্পেরিয়াল থ্রেড) |
|
তারের প্রত্যয় |
খালি = স্ট্যান্ডার্ড ডিআইএন সকেট; W=তারের সীসা আউটলেট; LD= নির্দেশক আলো সহ সকেট |
|
ভোল্টেজ |
DC12V, DC24V; AC24V, AC110V, AC220V |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• 2V025-08-DC24V: φ2.5 মিমি ছিদ্র, G1/4 থ্রেড, স্ট্যান্ডার্ড DIN সকেট, DC 24V
• 2V130-15W-AC220V: φ13 মিমি ছিদ্র, G1/2 থ্রেড, তারের সীসা আউটলেট, AC 220V
3.1 2V025 সরাসরি অভিনয়ের ধরন | জিরো প্রেসার স্টার্ট
মূল সুবিধা: 0MPa শূন্য চাপে সম্পূর্ণরূপে কার্যকর
• কাজের নীতি: ইলেক্ট্রোম্যাগনেটিক কয়েল সরাসরি ভালভ পোর্ট খুলতে লোহার কোরকে টানে, মাঝারি চাপের সহায়তা ছাড়াই শূন্য চাপের পার্থক্যের অধীনে সম্পূর্ণ খোলার এবং বন্ধ করার নিয়ন্ত্রণ উপলব্ধি করে।
• ছিদ্র ও প্রবাহ: φ2.5 মিমি ছিদ্র, সিভি মান = 0.23
• পোর্ট স্পেসিফিকেশন: G1/8 (06), G1/4 (08)
• চাপ পরিসীমা: 0 ~ 1.0MPa, শূন্য-চাপ স্টার্টআপ সমর্থন করে
• সিলিং উপাদান: স্ট্যান্ডার্ড VITON ফ্লুরোরাবার, তেল, জল এবং দুর্বল অ্যাসিড জারা চমৎকার প্রতিরোধের
• শরীরের উপাদান: কম্প্যাক্ট উচ্চ নির্ভুলতা পিতল ভালভ শরীর
• প্রযোজ্য পরিস্থিতি: ছোট প্রবাহ তরল নিয়ন্ত্রণ, শূন্য/লো চাপের স্টার্ট-স্টপ, ভ্যাকুয়াম সার্কিট সুইচ, ক্ষুদ্র জল শীতলকরণ এবং স্প্রে করার সিস্টেম

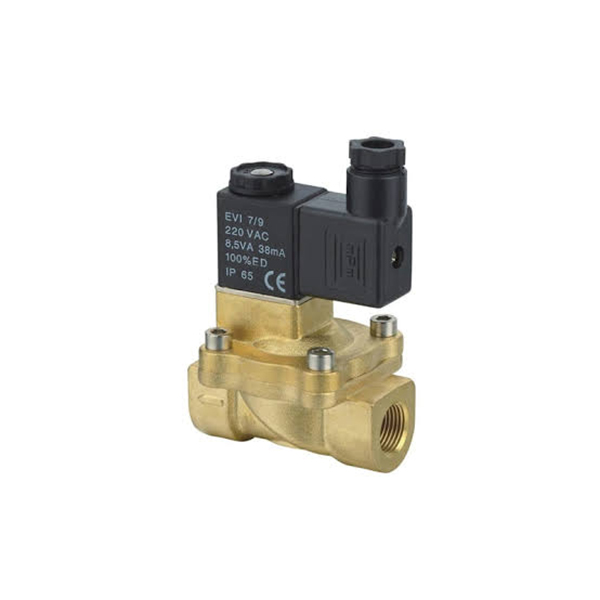

3.2 2V130 / 2V250 ডায়াফ্রাম পাইলট অপারেটেড টাইপ | ডিফারেনশিয়াল প্রেসার স্টার্ট
মূল বৈশিষ্ট্য: বড় প্রবাহ, কম শক্তি খরচ, ন্যূনতম চাপ পার্থক্য প্রয়োজন
• কাজের নীতি: পাইলট গর্ত মাধ্যমে চাপ ত্রাণ ভালভ খোলার জন্য ডায়াফ্রাম খোলা ধাক্কা মাঝারি চাপ অনুমতি দেয়.ন্যূনতম স্টার্টআপ চাপের পার্থক্য: 0.05MPa (0.5bar), শূন্য চাপে খুলতে অক্ষম।
• 2V130 স্পেসিফিকেশন: φ13 মিমি ছিদ্র, সিভি = 6.2; পোর্ট: G3/8 (10), G1/2 (15)
• 2V250 স্পেসিফিকেশন: φ25mm ছিদ্র, CV=13; পোর্ট: G3/4 (20), G1 ইঞ্চি (25)
• চাপ পরিসীমা: 0.05 ~ 1.0MPa
• সিলিং উপাদান: এনবিআর নাইট্রিল রাবার, বিশুদ্ধ পানি এবং সংকুচিত এয়ার মিডিয়ার জন্য সর্বোত্তম
• বডি ও কয়েল: ঘন টেকসই ব্রাস বডি, কম-শক্তির উচ্চ-স্থায়িত্বের কুণ্ডলীর সাথে মিলেছে
• প্রযোজ্য পরিস্থিতি: বড়-প্রবাহ জলের সার্কিট, এয়ার কম্প্রেসার জল গ্রহণ, বয়লার জল সরবরাহ, প্রধান গ্যাস/তরল পাইপলাইন অন-অফ কন্ট্রোল
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
সংকুচিত বায়ু, পরিষ্কার জল, ঠান্ডা জল, তৈলাক্তকরণ তেল (সান্দ্রতা ≤ 20CST) |
|
কাজের তাপমাত্রা |
-5℃ ~ +80℃ |
|
প্রমাণ চাপ |
1.5MPa (সম্পূর্ণ সিরিজ) |
|
কয়েল পাওয়ার খরচ |
DC ≈ 5W, AC ≈ 7VA; ক্লাস B নিরোধক |
|
সুরক্ষা গ্রেড |
IP65 |
|
প্রতিক্রিয়া সময় |
খোলা/বন্ধ＜ 0.05 সেকেন্ড |
|
প্রবাহের দিক |
ওয়ান-ওয়ে ফলো ভালভ বডি তীর, বিপরীত ইনস্টলেশন নিষিদ্ধ |
|
মডেল |
ভালভ বডি |
ড্রাইভ মোড |
চাপ শুরু করুন |
সিল |
প্রবাহ হার |
|
2V025 |
পিতল |
সরাসরি অভিনয় |
0MPa জিরো প্রেসার |
ভিটন |
মাঝারি এবং ছোট |
|
2V130/250 |
পিতল |
পাইলট পরিচালিত |
≥0.05MPa |
এনবিআর |
বড় প্রবাহ |
|
2P025 |
নাইলন প্লাস্টিক |
সরাসরি অভিনয় |
0MPa জিরো প্রেসার |
ভিটন |
অতি ক্ষুদ্র প্রবাহ |
নির্বাচন সূত্র
শূন্য-চাপ অন-অফ চাহিদা → 2V025 / 2P চয়ন করুন; জলের চাপ সহ বড় প্রবাহ → 2V130 / 2V250 চয়ন করুন; সংকীর্ণ স্থান এবং কম খরচে বাজেট → 2P প্লাস্টিক ভালভ বেছে নিন
6.1 2V025 আবেদন
• ভ্যাকুয়াম জেনারেটর এয়ার সোর্স অন-অফ কন্ট্রোল
• ক্ষুদ্র সরঞ্জাম শীতল জল সার্কিট
• স্বয়ংক্রিয় স্প্রে এবং মাইক্রো জল সরবরাহ ব্যবস্থা
• যথার্থ ছোট-প্রবাহ তরল স্যুইচিং সরঞ্জাম
6.2 2V130 / 2V250 অ্যাপ্লিকেশন
• চিলার এবং ইন্ডাস্ট্রিয়াল কুলিং ওয়াটার সিস্টেম
• এয়ার কম্প্রেসার জল গ্রহণ নিয়ন্ত্রণ
• বয়লার স্বয়ংক্রিয় জল replenishing সিস্টেম
• কেন্দ্রীভূত বায়ু সরবরাহ প্রধান পাইপলাইন সুইচ
• বড়-প্রবাহ শিল্প জল এবং গ্যাস প্রচলন নিয়ন্ত্রণ
• ফ্রন্ট এয়ার সোর্স ট্রিটমেন্ট: বায়ুর উৎস এবং ফিল্টার অমেধ্য স্থিতিশীল করতে AW সিরিজের বায়ুচাপ নিয়ন্ত্রক ফিল্টার মিলান
• ভ্যাকুয়াম সার্কিট ম্যাচিং: নির্ভরযোগ্য বায়ু উত্স কাট-অফ জন্য ZU সিরিজ ভ্যাকুয়াম জেনারেটরের সাথে সহযোগিতা করুন
• পাইপলাইন সংযোগ: দ্রুত এবং লিক-মুক্ত পাইপিং ইনস্টলেশনের জন্য KQ2 দ্রুত-সংযুক্ত পুরুষ থ্রেড সোজা ফিটিংসের সাথে ম্যাচ করুন
SOLH 2V সিরিজের 2/2 ওয়ে ব্রাস সোলেনয়েড ভালভগুলি শূন্য-চাপ সরাসরি অভিনয় এবং বড়-প্রবাহ পাইলট চালিত প্রকারগুলিকে কভার করে, যা সার্বজনীন জল/বায়ু/তেল সামঞ্জস্যতা, দ্রুত প্রতিক্রিয়া এবং IP65 সুরক্ষা, বৈচিত্র্যময় শিল্প অটোমেশন সিস্টেমের জন্য ব্যয়-কার্যকর এবং স্থিতিশীল তরল অন-অফ সমাধান প্রদান করে।
