3F / 3FM সিরিজ 3/2 ওয়ে ফুট প্যাডেল ভালভ | সাধারণত বন্ধ সরাসরি অভিনয় বায়ুসংক্রান্ত ফুট ভালভ

ব্র্যান্ড: SOLH by Richge Technology | AirTAC 3F / 3FM ফুট ভালভের জন্য সম্পূর্ণ সামঞ্জস্যপূর্ণ প্রতিস্থাপন

1. পণ্য ওভারভিউ

     SOLH 3F এবং 3FM সিরিজ হল3/2 উপায় সরাসরি-অভিনয় সাধারণত বায়ুসংক্রান্ত ফুট প্যাডেল ভালভ বন্ধ, সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং মূল AirTAC 3F210 এবং 3FM210 মডেলের সাথে বিনিময়যোগ্য। 3F210 ভারী-শুল্ক ডাই-কাস্ট অ্যালুমিনিয়াম হাউজিং গ্রহণ করে, যখন 3FM210 একটি হালকা মিনি প্লাস্টিকের কাঠামো বৈশিষ্ট্যযুক্ত। উভয় সিরিজই স্ট্যান্ডার্ড P/A/R এয়ার পোর্ট লজিক সহ অন্তর্নির্মিত নিষ্কাশন নকশা গ্রহণ করে। হ্যান্ডস-ফ্রি বায়ুসংক্রান্ত সুইচিং ডিভাইস হিসাবে পরিবেশন করা, এগুলি একক-অভিনয় সিলিন্ডার নিয়ন্ত্রণ, ভ্যাকুয়াম ব্রেকিং, ম্যানুয়াল জগ এয়ার সার্কিট অন-অফ, স্ট্যাম্পিং এবং ফিক্সচার ক্ল্যাম্পিং নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

  1.1 কোর এয়ার পোর্ট লজিক এবং কাজের নীতি

     • এয়ার পোর্ট সংজ্ঞা: P (এয়ার ইনলেট), A (ওয়ার্কিং আউটলেট), আর (বিল্ট-ইন এক্সস্ট পোর্ট)

     • সাধারণত বন্ধ অবস্থা (প্যাডেল মুক্তি): P খাঁড়ি বন্ধ, একটি পোর্ট তাৎক্ষণিকভাবে সিলিন্ডারের অবশিষ্ট চাপ ছেড়ে দিতে R নিষ্কাশন পোর্টের সাথে যোগাযোগ করে

     • কাজের অবস্থা (প্যাডেল চাপা): P-A সার্কিট বায়ু সরবরাহের জন্য খোলে, চাপ বজায় রাখার জন্য R নিষ্কাশন পোর্ট বন্ধ

     • লকিং ফাংশন (এল প্রত্যয়): লকিং ট্যাব গঠন দিয়ে সজ্জিত. অবিচ্ছিন্ন বায়ু সরবরাহের জন্য প্যাডেল লক করতে একবার টিপুন; চাপ ত্রাণ আনলক এবং পুনরায় সেট করতে আবার টিপুন

     • স্ট্যান্ডার্ড ফাংশন: নন-এল মডেলগুলি তাত্ক্ষণিক স্ব-রিসেট টাইপ, স্বয়ংক্রিয়ভাবে বাতাস কেটে দেয় এবং পা ছাড়ার পরে চাপ ছেড়ে দেয়

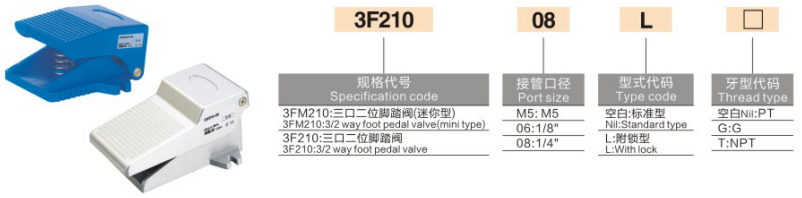

2. মডেল কোডিং নিয়ম ও সংজ্ঞা

     কোডিং লজিক: 3(F/FM)210 - [পোর্ট সাইজ] [এল লকিং] - [থ্রেড টাইপ]

  2.1 সিরিজ হাউজিং সংজ্ঞা

     • 3F210: স্ট্যান্ডার্ড ভারী-শুল্ক অ্যালুমিনিয়াম খাদ হাউজিং 3/2 উপায় ফুট ভালভ

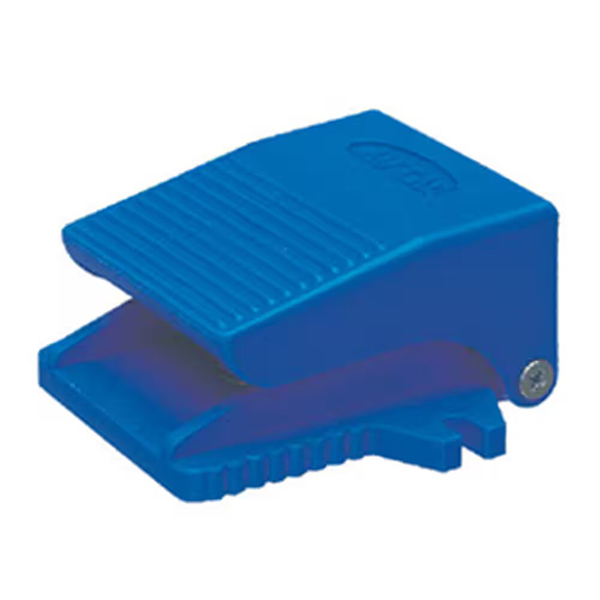

     • 3FM210: মিনি লাইটওয়েট প্লাস্টিকের ফুট ভালভ, সংকীর্ণ স্থান ইনস্টলেশনের জন্য কম্প্যাক্ট আকার

  2.2 পোর্ট সাইজ স্পেসিফিকেশন

     • M5: M5×0.8 ফাইন থ্রেড (3FM মিনি মডেল, মাইক্রো পাইলট এয়ার কন্ট্রোলের জন্য একচেটিয়া)

     • 06: G1/8 (PT1/8) স্ট্যান্ডার্ড থ্রেড

     • 08: G1/4 (PT1/4) শিল্প টুলিংয়ের জন্য মূলধারার সর্বজনীন স্পেসিফিকেশন

  2.3 ফাংশন এবং থ্রেড প্রত্যয়

     • L প্রত্যয়: দীর্ঘ সময় চাপ অধিষ্ঠিত জন্য স্ব-লকিং গঠন সঙ্গে

     • না এল: তাত্ক্ষণিক স্ব-রিসেট টাইপ, প্যাডেল রিলিজ পরে স্বয়ংক্রিয় চাপ ত্রাণ

     • থ্রেড টাইপ: ফাঁকা = PT টেপার থ্রেড; G=ব্রিটিশ স্ট্যান্ডার্ড সমান্তরাল থ্রেড; T=NPT আমেরিকান টেপার থ্রেড

     মডেল উদাহরণ: 3F210-08L | স্ব-লকিং ফাংশন সহ G1/4 পোর্ট অ্যালুমিনিয়াম খাদ ফুট ভালভ; 3FM210-M5 | M5 থ্রেড মিনি প্লাস্টিকের মাইক্রো ফুট ভালভ

  2.4 সম্পূর্ণ সিরিজ স্পেসিফিকেশন তুলনা সারণি

3. মূল প্রযুক্তিগত পরামিতি

4. নির্বাচনের পার্থক্য: 3F অ্যালুমিনিয়াম সিরিজ বনাম 3FM মিনি প্লাস্টিক সিরিজ

5. কার্যকরী পার্থক্য: স্ব-রিসেট বনাম স্ব-লকিং

     • নন-এল তাত্ক্ষণিক স্ব-রিসেট প্রকার: পায়ের মুক্তির পর প্যাডেল স্বয়ংক্রিয়ভাবে রিবাউন্ড করে, বায়ু সরবরাহ বন্ধ করে এবং পোর্ট A থেকে চাপ ছেড়ে দেয়। এটি জগিং এবং বিরতিহীন নিয়ন্ত্রণ পরিস্থিতিগুলির জন্য সবচেয়ে সাধারণ প্রকার।

     • L প্রত্যয় স্ব-লকিং প্রকার: অবিচ্ছিন্ন বায়ু সরবরাহ এবং চাপ ধরে রাখার জন্য প্যাডেলটি লক করতে একবার টিপুন; আনলক করতে আবার চাপুন এবং অবশিষ্ট চাপ ছেড়ে দিন। বিশেষভাবে দীর্ঘ সময়ের চাপ বায়ুসংক্রান্ত সার্কিট বজায় রাখার জন্য ডিজাইন করা হয়েছে.

6. প্রতিস্থাপন এবং সাধারণ অ্যাপ্লিকেশন

  6.1 সামঞ্জস্যপূর্ণ প্রতিস্থাপন

     SOLH 3F/3FM সিরিজ সম্পূর্ণরূপে আসল AirTAC 3F210/3FM210 সিরিজ এবং গার্হস্থ্য Xinchang/SOLIH সমতুল্য মডেলগুলিকে প্রতিস্থাপন করে এবং নিখুঁত মাত্রিক এবং কার্যকরী সামঞ্জস্যের সাথে পুরানো FV320 ফুট প্যাডেল ভালভগুলিকে সরাসরি আপগ্রেড এবং প্রতিস্থাপন করতে পারে।

 6.2 সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • একক-অভিনয় সিলিন্ডার ফুট কন্ট্রোল: বায়ু উৎস → 3F ফুট ভালভ → একক-অভিনয় সিলিন্ডার; সিলিন্ডার স্বয়ংক্রিয়ভাবে ফিরে আসে এবং প্যাডেল ছেড়ে দিলে চাপ ছেড়ে দেয়, নিরাপদ বিরতিমূলক অপারেশন উপলব্ধি করে।

     • ভ্যাকুয়াম সাকশন কাপ চাপ উপশম: ভ্যাকুয়াম কাটা বায়ু সরবরাহের ধাপ; বায়ু নিষ্কাশন করার জন্য প্যাডেলটি ছেড়ে দিন এবং দ্রুত ওয়ার্কপিস রিলিজের জন্য স্তন্যপান কাপ ধারণ শক্তি নির্মূল করুন।

     • শিল্প প্রক্রিয়াকরণ নিয়ন্ত্রণ: ছোট স্ট্যাম্পিং মেশিন, গ্রাইন্ডার এবং বায়ুসংক্রান্ত ফিক্সচার ক্ল্যাম্পিং সিস্টেমের জন্য ম্যানুয়াল ফুট সুইচিং, দক্ষ অপারেশনের জন্য হাত মুক্ত করা।

এক বাক্যের সারাংশ

     SOLH 3F/3FM সিরিজ 3/2 উপায়ে সাধারণত বন্ধ পায়ের প্যাডেল ভালভের মধ্যে রয়েছে ভারী-শুল্ক অ্যালুমিনিয়াম স্ব-রিসেট/সেলফ-লকিং মডেল এবং মিনি লাইটওয়েট প্লাস্টিকের মডেল। IP54 ডাস্টপ্রুফ এবং স্প্ল্যাশ-প্রুফ পারফরম্যান্স, লুব-মুক্ত অপারেশন এবং সম্পূর্ণ AirTAC সামঞ্জস্য সহ, তারা সিলিন্ডার নিয়ন্ত্রণ, ভ্যাকুয়াম ব্রেকিং এবং শিল্প টুলিং অপারেশনের জন্য স্ট্যান্ডার্ড হ্যান্ডস-ফ্রি বায়ুসংক্রান্ত সুইচিং ভালভ।
