ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

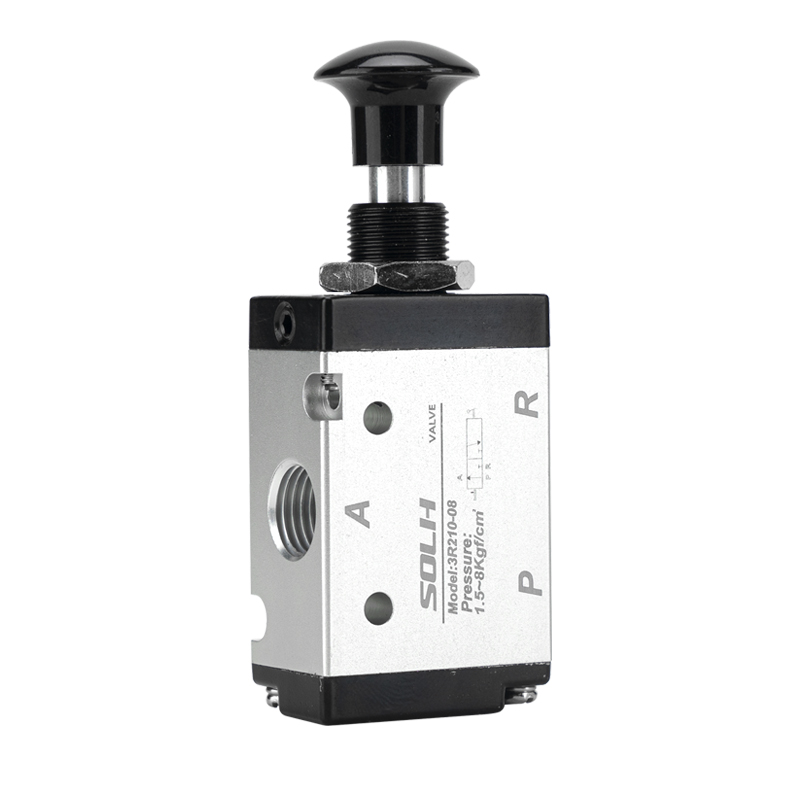

SOLH 3L সিরিজ একটি AirTAC স্ট্যান্ডার্ড3/2 উপায় ম্যানুয়াল পুশ-টান দিকনির্দেশক নিয়ন্ত্রণ ভালভ সাধারণত বন্ধ (NC) নকশা সহ। এটি সরাসরি অক্ষীয় হ্যান্ডেল পুশ এবং টান অ্যাকশনের মাধ্যমে বায়ুসংক্রান্ত সার্কিটগুলিকে সুইচ করে। বৈদ্যুতিক বা বায়ুসংক্রান্ত ড্রাইভ উত্স ছাড়াই সম্পূর্ণরূপে ম্যানুয়াল বায়ুসংক্রান্ত উপাদান হিসাবে, এটি বিশেষভাবে একক-অভিনয় সিলিন্ডার নিয়ন্ত্রণ, এয়ার সার্কিট অন-অফ, জগ অপারেশন এবং সরঞ্জাম সুরক্ষা ইন্টারলক সিস্টেমগুলিতে প্রয়োগ করা হয়, ডিবাগিং, জরুরী স্টপ এবং বিস্ফোরণ-প্রমাণ কাজের পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।
1.1 স্ট্যান্ডার্ড 3-পোর্ট ইন্টারফেস সংজ্ঞা
• পি পোর্ট: প্রধান কম্প্রেস এয়ার ইনলেট পোর্ট
• একটি বন্দর: ওয়ার্কিং আউটপুট পোর্ট, একক-অভিনয় সিলিন্ডারের সাথে সংযুক্ত
• আর পোর্ট: নিষ্কাশন পোর্ট, শব্দ কমানোর জন্য মাফলার ইনস্টলেশন সমর্থন
• ড্রাইভ মোড: অক্ষীয় সোজা ম্যানুয়াল ধাক্কা-টান অপারেশন
• কাঠামোগত বৈশিষ্ট্য: যথার্থ স্পুল টাইপ গঠন, উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ বডি, বিল্ট-ইন স্প্রিং স্বয়ংক্রিয় রিসেট মেকানিজম
• স্বাভাবিক রিসেট অবস্থা: অভ্যন্তরীণ বসন্ত স্পুলকে শক্ত করে, পি ইনলেট বন্ধ করে, একটি কার্যকরী পোর্ট চাপ উপশমের জন্য R নিষ্কাশন পোর্টের সাথে যোগাযোগ করে।
• কাজ টান রাজ্য: ভালভ কোর বিপরীত করতে অক্ষীয় হ্যান্ডেলটি ম্যানুয়ালি টানুন, পি পোর্ট বায়ু সরবরাহের জন্য একটি পোর্টের সাথে যোগাযোগ করে, সিলিন্ডার অ্যাকশন চালানোর জন্য R নিষ্কাশন পোর্ট বন্ধ থাকে।
• রিলিজ রিসেট করুন: হ্যান্ডেলটি আলগা করুন, ভালভ স্বয়ংক্রিয়ভাবে স্প্রিং ফোর্স দ্বারা পুনরায় সেট হয়, বায়ু গ্রহণ বন্ধ করে এবং অবশিষ্ট চাপ নিঃশেষ করে।
• মূল যুক্তি: স্ট্যান্ডার্ড NC সাধারণত ম্যানুয়াল রিসেট ফাংশন সহ কাঠামো বন্ধ করে, কার্যকরভাবে অপব্যবহার প্রতিরোধ করে এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে।
1. কোডিং লজিক: 3L [সাইজ কোড] 10 - [পোর্ট সাইজ] [থ্রেড টাইপ]
|
কোড সেগমেন্ট |
বিস্তারিত সংজ্ঞা |
|
3L |
3/2 উপায় ম্যানুয়াল হাত টান ভালভ সিরিজ |
|
সাইজ কোড |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 উপায় স্প্রিং রিসেট কাঠামোর জন্য নির্দিষ্ট কোড |
|
পোর্ট সাইজ |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
থ্রেড টাইপ |
খালি = PT স্ট্যান্ডার্ড থ্রেড; T=NPT থ্রেড; G=G থ্রেড |
2. মূলধারার সাধারণ মডেল
• 3L110-06: G1/8 পোর্ট, মাইক্রো বায়ুসংক্রান্ত সিস্টেমের জন্য মিনি আকার হাত টান ভালভ
• 3L210-08: G1/4 পোর্ট, সবচেয়ে সার্বজনীন মডেল, আদর্শ একক-অভিনয় সিলিন্ডারের সাথে পুরোপুরি মিলে যায়
• 3L310-10: G3/8 পোর্ট, উচ্চ খোঁচা সিলিন্ডার সরঞ্জাম জন্য বড় প্রবাহ নকশা
• 3L410-15: G1/2 বড় বোর পোর্ট, ভারী-শুল্ক বড় প্রবাহ বায়ুসংক্রান্ত সার্কিট জন্য উপযুক্ত
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
ফিল্টার করা সংকুচিত বায়ু (পরিস্রাবণ নির্ভুলতা ≥40μm) |
|
কাজের চাপ পরিসীমা |
0.15～0.8 এমপিএ |
|
প্রমাণ চাপ |
1.2 এমপিএ |
|
কাজের তাপমাত্রা পরিসীমা |
-20℃～+70℃ |
|
3L110-06 ফ্লো প্যারামিটার |
কার্যকর এলাকা 10.2mm², Cv=0.6 |
|
3L210-08 ফ্লো প্যারামিটার |
কার্যকর এলাকা 17.0mm², Cv=1.0 |
|
3L310-10 ফ্লো প্যারামিটার |
কার্যকর এলাকা 28.0mm², Cv=1.65 |
|
তৈলাক্তকরণের প্রয়োজনীয়তা |
লুব-মুক্ত নকশা (বিশেষ অবস্থার জন্য ঐচ্ছিক তৈলাক্তকরণ) |
|
ইনস্টলেশন পদ্ধতি |
প্যানেল মাউন্টিং / বেস মাউন্টিং, মাল্টি-পজিশন ফিক্সড ইনস্টলেশন |
|
শরীরের উপাদান |
উচ্চ শক্তি অ্যালুমিনিয়াম খাদ |
• বিশুদ্ধ ম্যানুয়াল বিস্ফোরণ-প্রুফ নিরাপত্তা নকশা: কোন বৈদ্যুতিক উপাদান এবং বায়ু নিয়ন্ত্রণ উত্স, শূন্য স্পার্ক ঝুঁকি. জরুরী স্টপ, সরঞ্জাম ডিবাগিং এবং অতি-উচ্চ অপারেশনাল নিরাপত্তা সহ বিস্ফোরণ-প্রমাণ ধুলো পরিবেশের জন্য উপযুক্ত।
• শ্রম-সংরক্ষণ অক্ষীয় পুশ-টান অপারেশন: স্পষ্ট প্রতিক্রিয়া এবং খাস্তা রিভার্সিং, স্থিতিশীল হাত অনুভূতি এবং জ্যাম করা সহজ নয় সহ স্ট্রেইট লিনিয়ার হ্যান্ডেল অ্যাকশন।
• বসন্ত স্বয়ংক্রিয় রিসেট এবং NC নিরাপত্তা: ডিফল্ট সাধারণত বন্ধ অবস্থা, স্বয়ংক্রিয়ভাবে রিসেট হয় এবং হ্যান্ডেল মুক্তির পরে বায়ু সরবরাহ বন্ধ করে, কার্যকরভাবে ভুল অপারেশনের কারণে ক্রমাগত অ্যাকশন এড়িয়ে যায়।
• কমপ্যাক্ট এবং টেকসই কাঠামো: কম-ঘর্ষণ স্পুল নকশা, নির্ভরযোগ্য sealing, পরিধান প্রতিরোধের এবং দীর্ঘ সেবা জীবন সঙ্গে ইন্টিগ্রেটেড অ্যালুমিনিয়াম খাদ শরীরের.
• পেশাদার একক-অভিনয় সিলিন্ডার ম্যাচিং: 3/2 উপায় ডেডিকেটেড এয়ার সার্কিট লজিক, পুরোপুরি স্প্রিং রিটার্ন একক-অভিনয় সিলিন্ডার যেমন ক্ল্যাম্পিং এবং ইজেকশন মেকানিজমের সাথে অভিযোজিত।
• উচ্চ সামঞ্জস্য এবং বিনিময়যোগ্যতা: 3A সিরিজের বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভের সাথে সামঞ্জস্যপূর্ণ ইনস্টলেশন আকার, সরাসরি প্রতিস্থাপন এবং ম্যানুয়াল/বায়ুসংক্রান্ত নিয়ন্ত্রণ মোডের স্যুইচিং সমর্থন করে।
• ক্ল্যাম্পিং, ইজেকশন এবং স্প্রিং রিটার্ন মোশন সিস্টেমের জন্য একক-অভিনয় সিলিন্ডারের ম্যানুয়াল নিয়ন্ত্রণ
• বায়ুসংক্রান্ত সার্কিট অন-অফ কন্ট্রোল, সরঞ্জাম জগ ডিবাগিং এবং রক্ষণাবেক্ষণ নিরাপত্তা সুইচ
• বিস্ফোরণ-প্রমাণ জোন, অ-বিদ্যুত এবং ধূলিময় শিল্প পরিবেশের জন্য ম্যানুয়াল বায়ুসংক্রান্ত নিয়ন্ত্রণ
• ম্যানুয়াল/বায়ুসংক্রান্ত যৌগিক নিয়ন্ত্রণের জন্য 3A বায়ুসংক্রান্ত ভালভের সাথে মিলেছে বায়ুসংক্রান্ত লজিক সিস্টেম
SOLH 3L সিরিজ হল একটি ক্লাসিক 3/2 উপায় NC সাধারণত স্প্রিং স্বয়ংক্রিয় রিসেট সহ ম্যানুয়াল পুশ-পুল ভালভ বন্ধ করে। এটি একটি কমপ্যাক্ট, নিরাপদ এবং টেকসই স্ট্যান্ডার্ড ম্যানুয়াল নিয়ন্ত্রণ উপাদান যা বিশেষভাবে একক-অভিনয় সিলিন্ডার বায়ুসংক্রান্ত সিস্টেমের জন্য ডিজাইন করা হয়েছে।
