ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH 3V সিরিজ একটি স্ট্যান্ডার্ড3/2 উপায় বৈদ্যুতিকভাবে নিয়ন্ত্রিত দিকনির্দেশক সোলেনয়েড ভালভ উপলব্ধসরাসরি-অভিনয় এবংপাইলট দ্বারা পরিচালিত কাঠামো একক-অভিনয় সিলিন্ডার নিয়ন্ত্রণ, বায়ুসংক্রান্ত সার্কিট সুইচিং এবং ভ্যাকুয়াম সিস্টেম নিয়ন্ত্রণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, এটি দুটি মূল কনফিগারেশন প্রদান করে: সাধারণত বন্ধ (NC) এবং সাধারণত খোলা (NO)। একটি টেকসই অ্যালুমিনিয়াম অ্যালয় বডি, কম্প্যাক্ট স্ট্রাকচার, দ্রুত প্রতিক্রিয়া এবং ঐচ্ছিক শূন্য-চাপ স্টার্টআপ সহ, এটি ক্ষুদ্র বায়ুসংক্রান্ত অটোমেশন সিস্টেমের জন্য স্ট্যান্ডার্ড সার্বজনীন নিয়ন্ত্রণ ভালভ হিসাবে কাজ করে।
1.1 স্ট্যান্ডার্ড 3/2 ওয়ে পোর্ট সংজ্ঞা
• পি পোর্ট: প্রধান বায়ু খাঁড়ি
• একটি বন্দর: ওয়ার্কিং পোর্ট, একক-অভিনয় বায়ুসংক্রান্ত সিলিন্ডার বা ভ্যাকুয়াম অগ্রভাগের সাথে সংযুক্ত
• আর পোর্ট: এয়ার এক্সস্ট পোর্ট, শব্দ কমানোর জন্য মাফলার ইনস্টল করুন
1.2 ড্রাইভ এবং কাঠামোগত শ্রেণীবিভাগ
• ড্রাইভ মোড: ইলেক্ট্রোম্যাগনেটিক সরাসরি-অভিনয় / পাইলট-চালিত ঐচ্ছিক
• সিরিজের ধরন: সরাসরি-অভিনয় (3V1/3V2); পাইলট-চালিত (3V100/3V200/3V300)
• শরীরের উপাদান: উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ, লাইটওয়েট এবং টেকসই
3V সিরিজ একক-কুণ্ডলী নিয়ন্ত্রণ নকশা গ্রহণ করে, সম্পূর্ণ স্বাধীন কাজের যুক্তি সহ NC এবং NO প্রকারে বিভক্ত, স্বয়ংক্রিয় রিসেট সিলিন্ডার এবং ভ্যাকুয়াম সার্কিট নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
2.1 সাধারণত বন্ধ (NC) - সর্বাধিক সাধারণ প্রকার
প্রযোজ্য মডেল: 3V110, 3V210, 3V310
• পাওয়ার-অফ রিসেট অবস্থা: স্প্রিং রিসেট পি ইনলেট পোর্ট সিল; পোর্ট A নিষ্কাশনের জন্য পোর্ট R এর সাথে যোগাযোগ করে, কোনো আউটপুট চাপ নেই।
• পাওয়ার-অন ওয়ার্কিং স্টেট: ইলেক্ট্রোম্যাগনেটিক ফোর্স সুইচ করতে ভালভের কোর টানে; পি ইনলেট বায়ু সরবরাহের জন্য একটি ওয়ার্কিং পোর্টের সাথে সংযোগ করে; R নিষ্কাশন পোর্ট সম্পূর্ণরূপে বন্ধ.
2.2 সাধারণত খোলা (NO) প্রকার
প্রযোজ্য মডেল: 3V120, 3V220, 3V320
• পাওয়ার-অফ রিসেট অবস্থা: P খাঁড়ি ক্রমাগত বায়ু সরবরাহের জন্য একটি ওয়ার্কিং পোর্টের সাথে যোগাযোগ করে; R নিষ্কাশন পোর্ট বন্ধ আছে.
• পাওয়ার-অন ওয়ার্কিং স্টেট: P খাঁড়ি পোর্ট সিল করা হয়; একটি কার্যকরী পোর্ট চাপ উপশম এবং নিষ্কাশনের জন্য R পোর্টের সাথে যোগাযোগ করে।
3.1 সরাসরি-অভিনয় সিরিজ (3V1 / 3V2) - জিরো প্রেসার স্টার্টআপ
মূল সুবিধা: 0MPa শূন্য-চাপ স্টার্টআপ, অতি-দ্রুত প্রতিক্রিয়া গতি সমর্থন করে (＜0.05s), কম চাপ এবং ভ্যাকুয়াম কাজের অবস্থার জন্য স্থিতিশীল কর্মক্ষমতা।

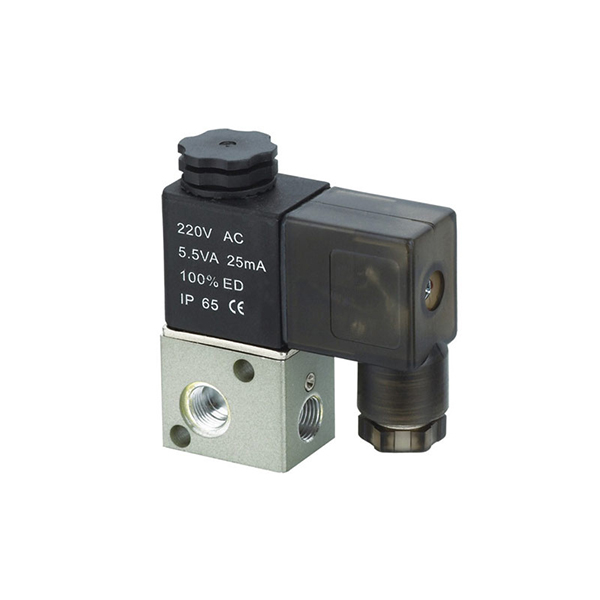

• 3V1 মাইক্রো সিরিজ
￮ পোর্ট সাইজ: M5, G1/8 (06)
￮ প্রবাহ এলাকা: 10.2 মিমি² (CV=0.6)
￮ সাধারণ মডেল: 3V1-06, 3V1-M5
• 3V2 মিনি সিরিজ
￮ পোর্ট সাইজ: G1/8 (06), G1/4 (08)
￮ প্রবাহ এলাকা: 17.0 mm² (CV=1.0)
3.2 পাইলট-অপারেটেড সিরিজ (3V100 / 3V200 / 3V300) – বড় প্রবাহ
মূল সুবিধা: বড় প্রবাহ ক্ষমতা এবং কম শক্তি খরচ; স্থিতিশীল সুইচিংয়ের জন্য ন্যূনতম স্টার্টআপ চাপ প্রয়োজন, স্ট্যান্ডার্ড চাপ বায়ুসংক্রান্ত সার্কিটের জন্য উপযুক্ত।
• 3V100 সিরিজ: পোর্ট সাইজ M5, G1/8 (06)
• 3V200 ইউনিভার্সাল সিরিজ
￮ পোর্ট সাইজ: G1/4 (08)
￮ প্রবাহ এলাকা: 17.0 mm² (CV=1.0)

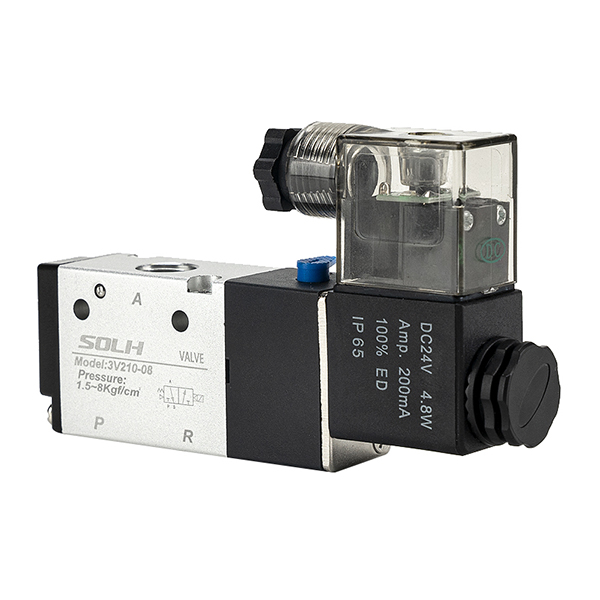

￮ সাধারণ মডেল: 3V210-08
• 3V300 বড় ফ্লো সিরিজ
￮ পোর্ট সাইজ: G3/8 (10)
￮ প্রবাহ এলাকা: 28.0 mm² (CV=1.65)

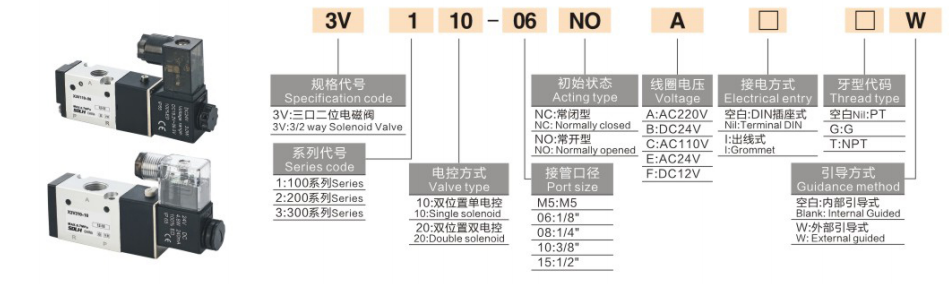

1. কোডিং লজিক: 3V [সিরিজ কোড] [ফাংশন কোড] - [পোর্ট সাইজ] [ভোল্টেজ কোড] [ওয়্যারিং কোড]
|
কোড সেগমেন্ট |
বিস্তারিত সংজ্ঞা |
|
3V |
3/2 উপায় বায়ুসংক্রান্ত ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশক ভালভ সিরিজ |
|
সিরিজ কোড |
1=3V1, 2=3V2, 100=3V100, 200=3V200, 300=3V300 |
|
ফাংশন কোড |
10=সাধারণত বন্ধ (NC), 20=সাধারণত খোলা (NO) |
|
পোর্ট সাইজ কোড |
06=G1/8", 08=G1/4", 10=G3/8" |
|
ভোল্টেজ কোড |
B=DC24V, A=AC220V, C=AC110V |
|
তারের কোড |
F=DIN সকেট টাইপ, ডিফল্ট=ওয়্যার লিড টাইপ |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• 3V210-08-B: 3/2 উপায়, NC প্রকার, G1/4 পোর্ট, DC24V, DIN সকেট সংযোগ
• 3V1-06-A: 3/2 উপায়, NC প্রকার, G1/8 পোর্ট, AC220V
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
ফিল্টার করা সংকুচিত বায়ু (পরিস্রাবণ নির্ভুলতা ≥40μm) |
|
কাজের চাপ পরিসীমা |
প্রত্যক্ষ-অভিনয় (3V1/2): 0～0.8 এমপিএ (শূন্য চাপ উপলব্ধ) |
|
প্রমাণ চাপ |
1.2 এমপিএ |
|
কাজের তাপমাত্রা |
-20℃ ~ +70℃ |
|
সুরক্ষা গ্রেড |
IP65 (ডাস্টপ্রুফ এবং ওয়াটারপ্রুফ) |
|
ভোল্টেজ সহনশীলতা |
AC ±15%, DC ±10% |
|
ম্যানুয়াল ডিবাগ ডিভাইস |
সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য থিম্বল টাইপ ম্যানুয়াল টেস্ট বোতাম |
|
তৈলাক্তকরণের প্রয়োজনীয়তা |
তৈলাক্তকরণ-মুক্ত অপারেশন |
• ডেডিকেটেড 3/2 ওয়ে ডিজাইন: স্প্রিং-রিটার্ন একক-অভিনয় সিলিন্ডারের সাথে পুরোপুরি মিলিত, ক্ল্যাম্পিং, জ্যাকিং এবং রিসেট বায়ুসংক্রান্ত মৃত্যুদন্ডের জন্য একচেটিয়া।
• ডুয়াল ওয়ার্কিং মোড: ঐচ্ছিক স্বাভাবিকভাবে বন্ধ (পাওয়ার-অফ রিসেট) এবং সাধারণত খোলা (পাওয়ার-অফ ওয়ার্কিং) ধরনের বিভিন্ন প্রক্রিয়া যুক্তির সাথে খাপ খাইয়ে নিতে।
• ডুয়াল ড্রাইভ বিকল্প: ডাইরেক্ট-অ্যাক্টিং টাইপ ভ্যাকুয়াম/লো-চাপের পরিস্থিতির জন্য শূন্য-চাপ স্টার্টআপ সমর্থন করে; পাইলট-চালিত টাইপ বড় প্রবাহ এবং কম শক্তির স্থিতিশীল অপারেশন উপলব্ধি করে।
• কম্প্যাক্ট এবং টেকসই: মিনি ইন্টিগ্রেটেড গঠন, চমৎকার sealing কর্মক্ষমতা, দীর্ঘ সেবা জীবন এবং তৈলাক্তকরণ-মুক্ত নকশা.
• নমনীয় বৈদ্যুতিক কনফিগারেশন: একাধিক ভোল্টেজ স্পেসিফিকেশন (AC220V/110V/24V, DC24V/12V) এবং ডুয়াল ওয়্যারিং মোড বিশ্বব্যাপী মিলের চাহিদা পূরণ করে।
• উচ্চ সামঞ্জস্যপূর্ণ: 3A বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ এবং 3L হাত টান ভালভ হিসাবে একই ইনস্টলেশন আকার, সরাসরি প্রতিস্থাপন এবং আপগ্রেড সমর্থন.
• একক-অভিনয় সিলিন্ডারের স্বয়ংক্রিয় নিয়ন্ত্রণ (ক্ল্যাম্পিং, জ্যাকিং, স্প্রিং রিসেট মেকানিজম)
• ভ্যাকুয়াম জেনারেটর এবং ভ্যাকুয়াম সাকশন অগ্রভাগ সিস্টেম স্যুইচিং (সরাসরি-অভিনয় প্রকার নেতিবাচক চাপ নিয়ন্ত্রণ সমর্থন করে)
• বায়ুসংক্রান্ত সার্কিট অন-অফ কন্ট্রোল, ইকুইপমেন্ট সেফটি ইন্টারলক, ছোট অ্যাকচুয়েটর জগ অপারেশন
• স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিস্টেমে 3A বায়ু-নিয়ন্ত্রিত ভালভ এবং 3L হস্তচালিত ভালভের জন্য সরাসরি প্রতিস্থাপন
SOLH 3V সিরিজ হল NC/NO ডুয়াল মোড এবং ডাইরেক্ট/পাইলট ডুয়াল ড্রাইভ স্ট্রাকচার সহ একটি স্ট্যান্ডার্ড 3/2 উপায় ইলেক্ট্রোম্যাগনেটিক ডিরেকশনাল ভালভ, পেশাদারভাবে সিঙ্গেল-অ্যাক্টিং সিলিন্ডার ড্রাইভ এবং ভ্যাকুয়াম সার্কিট কন্ট্রোলে প্রয়োগ করা হয়, ক্ষুদ্র বায়ুসংক্রান্ত অটোমেশন সিস্টেমের জন্য মূল নিয়ন্ত্রণ উপাদান হিসেবে কাজ করে।
