ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH 4A সিরিজ একটি AirTAC স্ট্যান্ডার্ড5/2 উপায় এবং 5/3 উপায় বহিরাগত বায়ুসংক্রান্ত দিকনির্দেশক নিয়ন্ত্রণ ভালভ, হিসাবে গণ্য4V সিরিজের সোলেনয়েড ভালভের বিশুদ্ধ বায়ুসংক্রান্ত সংস্করণ. কোনো বৈদ্যুতিক উপাদান বা ইলেক্ট্রোম্যাগনেটিক কয়েল ছাড়াই সম্পূর্ণরূপে বায়ু সংকেত দ্বারা চালিত, এটি অভ্যন্তরীণভাবে নিরাপদ বায়ুসংক্রান্ত সুইচিং কর্মক্ষমতা প্রদান করে। বিস্ফোরণ-প্রমাণ, নন-পাওয়ার এবং সেফটি ইন্টারলক নিউমেটিক সার্কিটের জন্য ডিজাইন করা হয়েছে, এতে রয়েছে স্পুল-টাইপ স্ট্রাকচার, নির্ভরযোগ্য সিলিং এবং উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয় বডি, মূলধারার 4V সিরিজের ভালভের সাথে নিখুঁত সামঞ্জস্যতা এবং বিনিময়যোগ্যতা অর্জন।
1.1 স্ট্যান্ডার্ড 5-পোর্ট ইন্টারফেস সংজ্ঞা
• পি পোর্ট: প্রধান কম্প্রেস এয়ার ইনলেট পোর্ট
• A/B ওয়ার্কিং পোর্ট: এক্সটেনশন এবং প্রত্যাহার নিয়ন্ত্রণ ডাবল-অভিনয় সিলিন্ডার সংযোগ করার জন্য আউটপুট পোর্ট
• R/S নিষ্কাশন পোর্ট: চাপ ত্রাণ নিষ্কাশন পোর্ট, মান মাফলার ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ
• ড্রাইভ মোড: বহিরাগত বায়ুসংক্রান্ত নিয়ন্ত্রণ, দ্বিপাক্ষিক নিয়ন্ত্রণ পোর্ট থেকে বায়ু সংকেত ইনপুট
• গঠন বৈশিষ্ট্য: নির্ভুল স্লাইড স্পুল ডিজাইন, টেকসই অ্যালুমিনিয়াম খাদ বডি, স্থিতিশীল এবং দীর্ঘ-জীবন সিলিং কার্যকারিতা
2.1 একক বায়ুসংক্রান্ত নিয়ন্ত্রণ (4A110/210/310/410)
• কাজের নীতি: ভালভ বিপরীত করার জন্য একপাশে নিয়ন্ত্রণ পোর্টে বায়ু চাপ প্রয়োগ করা হয়; চাপ রিলিজ পরে স্বয়ংক্রিয় বসন্ত রিসেট.
• মূল বৈশিষ্ট্য: ব্যর্থ-নিরাপদ রিসেট ডিজাইন এয়ার কাট-অফ, সহজ গঠন এবং উচ্চ কর্মক্ষম স্থায়িত্ব।
• আদর্শ মডেল: 4A210-08 (G1/8 পোর্ট, একক এয়ার কন্ট্রোল, 5/2 উপায়)
2.2 ডাবল বায়ুসংক্রান্ত নিয়ন্ত্রণ (4A120/220/320/420)
• কাজের নীতি: দ্বিপাক্ষিক বায়ু নিয়ন্ত্রণ বন্দরের বিকল্প চাপ; কোন রিসেট বসন্ত, সঙ্গে বায়ু কাটা বন্ধ বর্তমান ভালভ অবস্থান বজায় রাখেমেমরি ল্যাচিং ফাংশন.
• মূল বৈশিষ্ট্য: উচ্চ অবস্থান নির্ভুলতা, শক্তি-সঞ্চয় অপারেশন (কোন একটানা বায়ু সরবরাহের প্রয়োজন নেই), স্থিতিশীল এয়ার-অফ পজিশন হোল্ডিং।
• আদর্শ মডেল: 4A220-08 (G1/8 পোর্ট, ডবল এয়ার কন্ট্রোল, 5/2 উপায়)
সমস্ত 5/3 উপায় 4A সিরিজ মডেল (4A130/230/330/430) উন্নত বায়ুসংক্রান্ত নিয়ন্ত্রণ প্রয়োজনীয়তা মেটাতে তিনটি পেশাদার মধ্যম অবস্থান ফাংশন দিয়ে সজ্জিত ডবল বায়ুসংক্রান্ত নিয়ন্ত্রণ গ্রহণ করে।
• বন্ধ কেন্দ্র (সি টাইপ): সমস্ত পোর্ট মধ্যম অবস্থানে সম্পূর্ণরূপে বন্ধ. উল্লম্ব এবং স্থগিত স্টেশনগুলির জন্য সিলিন্ডার লকিং, চাপ ধারণ এবং অ্যান্টি-ফলিং সুরক্ষা উপলব্ধি করে।
• নিষ্কাশন কেন্দ্র (ই প্রকার): A/B ওয়ার্কিং পোর্ট মধ্যম অবস্থানে নিষ্কাশন পোর্টের সাথে যোগাযোগ করে। সিস্টেমটি সম্পূর্ণরূপে চাপ ছেড়ে দেয়, বিনামূল্যে সিলিন্ডার ভাসমান, ম্যানুয়াল ডিবাগিং এবং সরঞ্জাম সুরক্ষা সুরক্ষা সক্ষম করে।
• চাপ কেন্দ্র (P প্রকার): P এয়ার ইনলেট মধ্যম অবস্থানে উভয় A/B পোর্টের সাথে যোগাযোগ করে। ডাবল-অভিনয় সিলিন্ডারকে একক-অভিনয় আউটপুটে রূপান্তর করে, সিঙ্ক্রোনাস ক্ল্যাম্পিং এবং বল ভারসাম্য নিয়ন্ত্রণের জন্য উপযুক্ত।

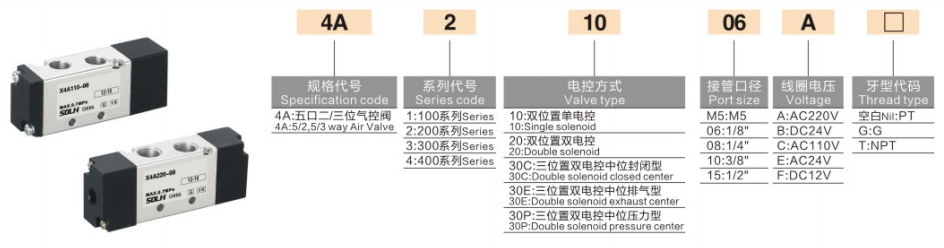

1. কোডিং লজিক: 4A [সাইজ কোড] [কন্ট্রোল / মিডল ফাংশন কোড] - [পোর্ট সাইজ]
|
কোড সেগমেন্ট |
বিস্তারিত সংজ্ঞা |
|
4A |
5/2 এবং 5/3 উপায় বিশুদ্ধ বায়ুসংক্রান্ত দিকনির্দেশক নিয়ন্ত্রণ ভালভ সিরিজ |
|
সাইজ কোড |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
ফাংশন কোড |
1 = একক বায়ু নিয়ন্ত্রণ 5/2 উপায়; 2 = ডাবল এয়ার কন্ট্রোল 5/2 উপায়; 3C/3E/3P=5/3 পথ বন্ধ/এক্সস্ট/চাপ কেন্দ্র |
|
পোর্ট সাইজ কোড |
M5, 06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. মূলধারার সাধারণ মডেল
• 4A210-08: একক বায়ুসংক্রান্ত নিয়ন্ত্রণ, 5/2 উপায়, G1/4 পোর্ট
• 4A220-08: ডাবল বায়ুসংক্রান্ত নিয়ন্ত্রণ, 5/2 উপায়, G1/4 পোর্ট
• 4A230C-08: ডাবল বায়ুসংক্রান্ত নিয়ন্ত্রণ, 5/3 পথ বন্ধ কেন্দ্র, G1/4 পোর্ট
• 4A310-10: একক বায়ুসংক্রান্ত নিয়ন্ত্রণ, 5/2 উপায়, G3/8 বড় প্রবাহ পোর্ট
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
ফিল্টার করা সংকুচিত বায়ু (পরিস্রাবণ নির্ভুলতা ≥40μm) |
|
কাজের চাপ পরিসীমা |
0.15～0.8 এমপিএ |
|
প্রমাণ চাপ |
1.2 এমপিএ |
|
কাজের তাপমাত্রা পরিসীমা |
-20℃～+70℃ |
|
নিয়ন্ত্রণ সংকেত চাপ |
0.2～0.8 এমপিএ |
|
তৈলাক্তকরণের প্রয়োজনীয়তা |
লুব-মুক্ত নকশা (বিশেষ কাজের অবস্থার জন্য ঐচ্ছিক তৈলাক্তকরণ) |
|
সর্বোচ্চ অ্যাকশন ফ্রিকোয়েন্সি |
3～5 বার/সেকেন্ড (কোন লোড নেই) |
|
শরীরের উপাদান |
উচ্চ শক্তি অ্যালুমিনিয়াম খাদ |
• অভ্যন্তরীণ বিস্ফোরণ-প্রমাণ এবং নিরাপদ: বৈদ্যুতিক উপাদান এবং স্পার্ক ছাড়া বিশুদ্ধ বায়ুসংক্রান্ত গঠন. ধুলো, আর্দ্র, দাহ্য এবং বিস্ফোরক কাজের পরিবেশে সম্পূর্ণরূপে অভিযোজিত, শূন্য-ঝুঁকিপূর্ণ নিরাপদ অপারেশন উপলব্ধি করে।
• ডুয়াল কন্ট্রোল মেমরি ফাংশন: ডাবল বায়ুসংক্রান্ত কন্ট্রোল মডেল এয়ার কাট-অফের পর ভালভের অবস্থান বজায় রাখে, দীর্ঘমেয়াদী অবস্থান এবং চাপ ধরে রাখার জন্য অবিচ্ছিন্ন বায়ু সরবরাহ, শক্তি-সঞ্চয় এবং স্থিতিশীল সমর্থন করে।
• বহুমুখী থ্রি-পজিশন মিডল ফাংশন: সিলিন্ডার লকিং, চাপ ত্রাণ মুক্ত ভাসমান এবং সিঙ্ক্রোনাস ক্ল্যাম্পিং চাপ স্থিতিশীলতা চাহিদা কভার করার জন্য C/E/P তিনটি মধ্যম মোড দিয়ে সজ্জিত।
• 100% সর্বজনীন বিনিময়যোগ্যতা: 4V সিরিজের সোলেনয়েড ভালভের সাথে সামঞ্জস্যপূর্ণ ইনস্টলেশনের মাত্রা এবং প্রবাহের পরামিতি, সরাসরি প্রতিস্থাপন এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাকে বিশুদ্ধ বায়ুসংক্রান্ত সিস্টেমে আপগ্রেড করতে সক্ষম করে।
• স্থিতিশীল এবং টেকসই কর্মক্ষমতা: কম ঘর্ষণ প্রতিরোধের সঙ্গে স্পষ্টতা স্পুল গঠন, কম স্টার্টআপ চাপ, চমৎকার বায়ু নিবিড়তা এবং lube-মুক্ত অপারেশন সঙ্গে দীর্ঘ সেবা জীবন.
• ডাবল-অভিনয় সিলিন্ডার বায়ুসংক্রান্ত বিপরীত নিয়ন্ত্রণ এবং সরঞ্জাম নিরাপত্তা ইন্টারলক সিস্টেম
• বিস্ফোরণ-প্রমাণ অঞ্চল, অ-বিদ্যুত সরঞ্জাম, খনির, রাসায়নিক এবং আবরণ শিল্প বায়ুসংক্রান্ত নিয়ন্ত্রণ সার্কিট
• বায়ু কাটা বন্ধ রিসেট বা দীর্ঘমেয়াদী অবস্থান ধারণ প্রয়োজন নিরাপত্তা বায়ুসংক্রান্ত সার্কিট
• হ্যান্ড ভালভ, যান্ত্রিক নিয়ন্ত্রণ ভালভ এবং বায়ুসংক্রান্ত ভ্রমণ ভালভ দিয়ে গঠিত বিশুদ্ধ বায়ুসংক্রান্ত লজিক সিস্টেম
SOLH 4A সিরিজ হল একটি সার্বজনীন 5/2 এবং 5/3 উপায়ে বিশুদ্ধ বায়ুসংক্রান্ত দিকনির্দেশক কন্ট্রোল ভালভ যা একক/ডাবল এয়ার কন্ট্রোল এবং তিনটি C/E/P মিডল ফাংশন সহ। অন্তর্নিহিত নিরাপত্তা এবং 4V সিরিজের বিনিময়যোগ্য মাত্রা সমন্বিত, এটি বিস্ফোরণ-প্রমাণ, নন-ইলেকট্রিক এবং উচ্চ-নিরাপত্তা বায়ুসংক্রান্ত নিয়ন্ত্রণ সার্কিটের জন্য পছন্দের মূল উপাদান।
