4F সিরিজ 5/2 ওয়ে ফুট প্যাডেল ভালভ | সরাসরি অভিনয় সম্পূর্ণ অ্যালুমিনিয়াম বায়ুসংক্রান্ত ফুট ভালভ

ব্র্যান্ড: SOLH by Richge Technology | AirTAC 4F সিরিজ ফুট ভালভের জন্য সম্পূর্ণ সামঞ্জস্যপূর্ণ প্রতিস্থাপন

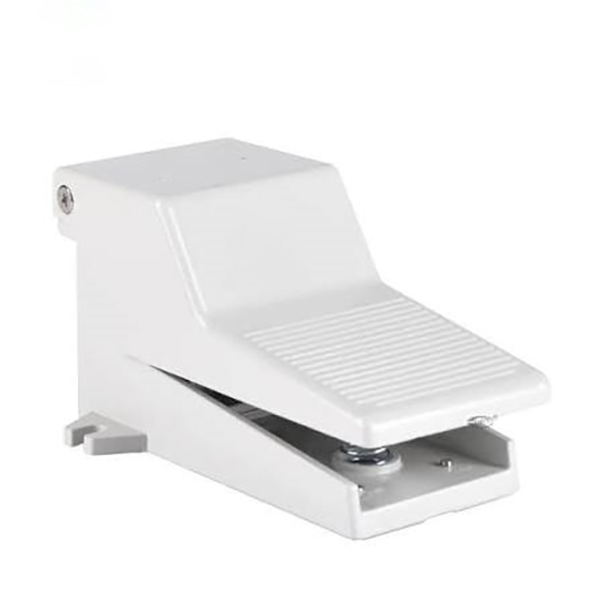

1. পণ্য ওভারভিউ

     SOLH 4F সিরিজটি একটি পেশাদার5/2 উপায় বায়ুসংক্রান্ত ফুট প্যাডেল দিকনির্দেশক ভালভ সম্পূর্ণ AirTAC 4F সিরিজের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ এবং বিনিময়যোগ্য। সম্পূর্ণ ডাই-কাস্ট অ্যালুমিনিয়াম অ্যালয় বডি গ্রহণ করা এবং সরাসরি-অভিনয় স্প্রিং রিসেট কাঠামোর সাথে ঘন নন-স্লিপ ফুট প্যাডেল, এটি বিশেষভাবে ডিজাইন করা হয়েছেডবল-অভিনয় সিলিন্ডার এগিয়ে এবং বিপরীত নিয়ন্ত্রণ. সম্পূর্ণ সিরিজে চারটি কনফিগারযোগ্য প্রকার রয়েছে: স্ট্যান্ডার্ড সেলফ-রিসেট, এল মেকানিকাল সেলফ-লকিং, জি নিরাপত্তা সুরক্ষা কভার এবং এলজি লকিং + গার্ড ইন্টিগ্রেশন। এটি টুলিং ফিক্সচার, স্ট্যাম্পিং, রিভেটিং এবং শিল্প বায়ুসংক্রান্ত নিয়ন্ত্রণ পরিস্থিতিতে ব্যাপকভাবে প্রয়োগ করা সরঞ্জাম স্টার্ট-স্টপ এবং দিকনির্দেশক স্যুইচিংয়ের জন্য ম্যানুয়ালি সোলেনয়েড ভালভগুলি প্রতিস্থাপন করতে পারে।

  1.1 কোর 5/2 ওয়ে এয়ার সার্কিট লজিক

     • এয়ার পোর্ট সংজ্ঞা: P (প্রধান এয়ার ইনলেট), A/B (দ্বৈত কাজের আউটলেট), R1/R2 (দ্বৈত স্বাধীন নিষ্কাশন পোর্ট)

     • স্বাভাবিক অবস্থা (প্যাডেল মুক্তি): P বায়ু সরবরাহের জন্য B এর সাথে সংযোগ স্থাপন করে; A নিষ্কাশনের জন্য R1 এর সাথে সংযোগ করে, সিলিন্ডার প্রত্যাহার করে এবং পুনরায় সেট করে

     • কাজের অবস্থা (প্যাডেল চাপা): P বায়ু সরবরাহের জন্য A এর সাথে সংযোগ করে; B নিষ্কাশনের জন্য R2 এর সাথে সংযোগ করে, সিলিন্ডার প্রসারিত এবং পরিচালনা করে

     • নন-এল স্ট্যান্ডার্ড টাইপ: জগ বিরতিহীন নিয়ন্ত্রণ জন্য পাদদেশ রিলিজ পরে তাত্ক্ষণিক বসন্ত রিবাউন্ড রিসেট

     • L লকিং টাইপ: অবস্থান লক করতে এবং বায়ুচাপ বজায় রাখতে একবার টিপুন; চাপ ত্রাণ আনলক এবং পুনরায় সেট করতে আবার টিপুন

2. মডেল কোডিং নিয়ম এবং প্রত্যয় সংজ্ঞা

     কোডিং লজিক: 4F210 - [পোর্ট সাইজ] + [ফাংশন সাফিক্স] - [থ্রেড টাইপ]

  2.1 বেসিক মডেল এবং পোর্ট সাইজ

     • 4F210: ইউনিভার্সাল মূলধারা 5/2 উপায় ফুট ভালভ বেস শরীর

     • 06: G1/8 (PT1/8) থ্রেড পোর্ট

     • 08: G1/4 (PT1/4) সার্বজনীন মূলধারার স্পেসিফিকেশন

 2.2 মূল ফাংশন প্রত্যয় নির্বাচন নির্দেশিকা

  2.3 থ্রেড টাইপ প্রত্যয়

     • খালি: পিটি টেপার থ্রেড (স্ট্যান্ডার্ড ডিফল্ট)

     • G: ব্রিটিশ স্ট্যান্ডার্ড জি সমান্তরাল থ্রেড

     • T: NPT আমেরিকান স্ট্যান্ডার্ড টেপার থ্রেড

  মডেল উদাহরণ: 4F210-08 | G1/4 মান স্ব-রিসেট ফুট ভালভ; 4F210-08LG | নিরাপত্তা সুরক্ষা কভার সহ G1/4 স্ব-লকিং ফুট ভালভ

3. মূল প্রযুক্তিগত পরামিতি

4. নির্বাচনের পার্থক্য: 4F 5/2 ওয়ে বনাম 3F 3/2 ওয়ে ফুট ভালভ

5. কাঠামোগত মূল সুবিধা

     • দ্বৈত স্বাধীন নিষ্কাশন নকশা: সিলিন্ডার রিভার্সিং, ফাস্ট অ্যাকশন রেসপন্স এবং ল্যাগ ছাড়া স্থিতিশীল অপারেশনের সময় মসৃণ নিষ্কাশন নিশ্চিত করতে দুটি পৃথক নিষ্কাশন গর্ত দিয়ে সজ্জিত।

     • এন্টি-স্লিপ হেভি-ডিউটি ​​প্যাডেল: রোলার টেক্সচার্ড প্যাডেল পৃষ্ঠ কার্যকরভাবে ঘর্ষণ বাড়ায়, উচ্চ-লোড পদক্ষেপের সময় স্খলন প্রতিরোধ করে এবং কর্মক্ষম স্থিতিশীলতা উন্নত করে।

     • স্থিতিশীল স্বাধীন লকিং প্রক্রিয়া: স্বাধীন স্ন্যাপ-ফিট লকিং কাঠামো দৃঢ় অবস্থান এবং লাইটওয়েট আনলকিং নিশ্চিত করে। দ্রষ্টব্য: অতি-উচ্চ ফ্রিকোয়েন্সি ক্রমাগত প্রভাব কাজের অবস্থার জন্য উপযুক্ত নয়।

     • ঐচ্ছিক নিরাপত্তা সুরক্ষা কভার: কাস্টম প্লাস্টিক ডাস্টপ্রুফ গার্ড কার্যকরভাবে ওয়ার্কপিস বা কর্মীদের ভুল স্পর্শের কারণে দুর্ঘটনাজনিত উল্টে যাওয়া এড়ায়, সাইটের অপারেশন সুরক্ষার উন্নতি করে।

     • সম্পূর্ণ অ্যালুমিনিয়াম টেকসই কাঠামো: ইন্টিগ্রাল ডাই-কাস্ট অ্যালুমিনিয়াম খাদ বডির বৈশিষ্ট্যগুলি উচ্চ কঠোরতা, প্রভাব প্রতিরোধের এবং কঠোর শিল্প কর্মশালার পরিবেশের জন্য দীর্ঘ পরিষেবা জীবন।

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • ডাবল-অ্যাক্টিং সিলিন্ডার ম্যানুয়াল কন্ট্রোল: এয়ার সোর্স → 4F ফুট ভালভ → ডবল-অ্যাক্টিং সিলিন্ডার। স্ব-রিসেট টাইপ উপলব্ধি করে এক্সটেন্ড-অন-প্রেস এবং রিট্র্যাক্ট-অন-রিলিজ; লকিং টাইপ দীর্ঘ-সময় অবস্থানের জন্য ক্ল্যাম্পিং চাপ বজায় রাখে।

     • শিল্প প্রক্রিয়াকরণ সরঞ্জাম নিয়ন্ত্রণ: পেশাদার পাদদেশ-চালিত দিকনির্দেশক সুইচিং মুদ্রাঙ্কন মেশিন, riveting মেশিন এবং পেষকদন্ত ফিক্সচার, দক্ষ প্রক্রিয়াকরণ অপারেশন জন্য হাত মুক্ত.

     • অন-সাইট সরঞ্জাম ডিবাগিং: সাময়িকভাবে বায়ুসংক্রান্ত সার্কিট ডিবাগিংয়ের জন্য ম্যানুয়াল ফুট ভালভ দিয়ে সোলেনয়েড ভালভ প্রতিস্থাপন করুন, সরঞ্জাম পরীক্ষামূলক অপারেশন এবং পরামিতি ক্রমাঙ্কনের জন্য সুবিধাজনক।

এক বাক্যের সারাংশ

     SOLH 4F সিরিজ হল একটি সম্পূর্ণ-অ্যালুমিনিয়াম 5/2 ​​উপায়ে সরাসরি-অভিনয় ফুট প্যাডেল ভালভ যার স্ব-রিসেট, স্ব-লকিং এবং অ্যান্টি-মিসঅপারেশন গার্ড বিকল্প রয়েছে। ডুয়াল দ্রুত নিষ্কাশন, বড় প্রবাহ এবং সম্পূর্ণ AirTAC সামঞ্জস্যের বৈশিষ্ট্যযুক্ত, এটি ডবল-অ্যাক্টিং সিলিন্ডার ফরোয়ার্ড/রিভার্স সুইচিং এবং যান্ত্রিক প্রক্রিয়াকরণ বায়ুসংক্রান্ত নিয়ন্ত্রণের জন্য আদর্শ শিল্প ফুট নিয়ন্ত্রণ ভালভ।
