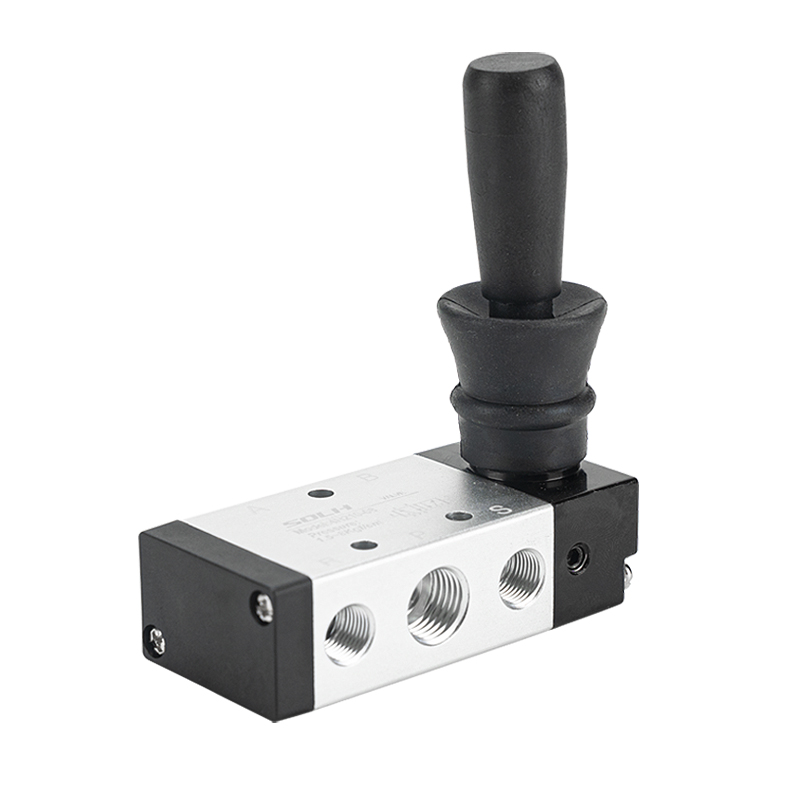

ব্র্যান্ড: SOLH by Richge Technology | ম্যানুয়াল ডিবাগ এবং সেফটি স্টপের জন্য 5/2 5/3 ওয়ে হ্যান্ড লিভার বায়ুসংক্রান্ত ভালভ
SOLH 4H সিরিজ একটি AirTAC মান5/2 উপায় এবং 5/3 উপায় ম্যানুয়াল লিভার দিকনির্দেশক নিয়ন্ত্রণ ভালভ, হ্যান্ড-চালিত স্পুল ভালভ নামেও পরিচিত। এটি বৈদ্যুতিক বা বায়ুসংক্রান্ত নিয়ন্ত্রণ সংকেত ছাড়াই ম্যানুয়াল লিভার অপারেশন দ্বারা বিশুদ্ধভাবে বায়ুসংক্রান্ত সার্কিটগুলিকে সুইচ করে। সরঞ্জাম ম্যানুয়াল ডিবাগিং, জরুরী নিরাপত্তা স্টপ, এবং সিলিন্ডার জগ নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত, এটি একটি নির্ভুল স্পুল কাঠামো এবং টেকসই অ্যালুমিনিয়াম অ্যালয় বডি সহ স্প্রিং রিসেট এবং স্টিল বল লকিংয়ের দ্বৈত অবস্থান মোড সহ বৈশিষ্ট্যযুক্ত। 4V সোলেনয়েড ভালভ এবং 4A বায়ুসংক্রান্ত ভালভের সাথে সম্পূর্ণরূপে বিনিময়যোগ্য, এটি স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিস্টেমের জন্য একটি সর্বজনীন ম্যানুয়াল নিয়ন্ত্রণ উপাদান।
1.1 স্ট্যান্ডার্ড 5-পোর্ট ইন্টারফেস সংজ্ঞা
• পি পোর্ট: প্রধান কম্প্রেস এয়ার ইনলেট পোর্ট
• A/B ওয়ার্কিং পোর্ট: এক্সটেনশন এবং প্রত্যাহার স্ট্রোক নিয়ন্ত্রণ করতে ডবল-অ্যাক্টিং সিলিন্ডার সংযোগের জন্য ডুয়াল আউটপুট পোর্ট
• R/S নিষ্কাশন পোর্ট: চাপ ত্রাণ নিষ্কাশন পোর্ট, শব্দ কমানোর জন্য মান মাফলার ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ
• ড্রাইভ মোড: সোজা ম্যানুয়াল লিভার টগল অপারেশন
• কাঠামোগত বৈশিষ্ট্য: উচ্চ-নির্ভুল স্পুল টাইপ, উচ্চ-শক্তি অ্যালুমিনিয়াম অ্যালয় বডি, স্থিতিশীল অপারেশনের জন্য স্প্রিং রিসেট / স্টিল বল পজিশনিং কাঠামো
2.1 স্প্রিং ম্যানুয়াল রিসেট টাইপ (4H210/310/410)
• কাজের নীতি: এয়ার সার্কিট বিপরীত করতে লিভার টগল করুন; হাত ছাড়ার পর লিভার স্বয়ংক্রিয়ভাবে স্প্রিং ফোর্স দ্বারা রিসেট হয়।
• মূল বৈশিষ্ট্য: হাত রিলিজ সঙ্গে তাত্ক্ষণিক রিসেট, চমৎকার বিরোধী ভুল কর্মক্ষমতা এবং উচ্চ অপারেশনাল নিরাপত্তা.
• আদর্শ মডেল: 4H210-08 (G1/4 পোর্ট, 5/2 উপায় স্প্রিং রিসেট ম্যানুয়াল ভালভ)
2.2 ম্যানুয়াল লকিং টাইপ (4H210L/310L)
• কাজের নীতি: লিভার স্ব-লকিং কাঠামো দিয়ে সজ্জিত. ভালভ টগল করার পরে বিপরীত অবস্থান বজায় রাখে এবং ফিরে আসার জন্য ম্যানুয়াল রিসেট প্রয়োজন।
• মূল বৈশিষ্ট্য: স্থিতিশীল অবস্থান এবং দীর্ঘমেয়াদী অবস্থান ধারণ, কার্যকরভাবে দুর্ঘটনাজনিত স্পর্শ এবং ভুল অপারেশন প্রতিরোধ করে, দীর্ঘ সময়ের কাজের অবস্থার জন্য উপযুক্ত।
• আদর্শ মডেল: 4H210L-08 (G1/4 পোর্ট, 5/2 ওয়ে লকিং ম্যানুয়াল ভালভ)
4H230/330/430 সিরিজ 5/3 উপায় ম্যানুয়াল ভালভ উন্নত বায়ুসংক্রান্ত নিয়ন্ত্রণ প্রয়োজনীয়তা মেটাতে তিনটি পেশাদার মধ্যম অবস্থান ফাংশন সহ ডুয়াল-স্থিতিশীল ইস্পাত বল পজিশনিং ডিজাইন গ্রহণ করে।
• বন্ধ কেন্দ্র (সি টাইপ): মধ্যম অবস্থানে সম্পূর্ণরূপে বন্ধ. স্থগিত এবং উল্লম্ব স্টেশনগুলির জন্য সিলিন্ডার লকিং, চাপ ধারণ এবং অ্যান্টি-ফলিং সুরক্ষা উপলব্ধি করে।আদর্শ মডেল: 4H230C-08
• নিষ্কাশন কেন্দ্র (ই প্রকার): A/B ওয়ার্কিং পোর্ট মধ্যম অবস্থানে নিষ্কাশন পোর্টের সাথে যোগাযোগ করে। সিস্টেম সম্পূর্ণরূপে চাপ মুক্তি দেয়, বিনামূল্যে সিলিন্ডার ভাসমান, ম্যানুয়াল সরঞ্জাম ডিবাগিং এবং নিরাপত্তা সুরক্ষা সক্ষম করে।আদর্শ মডেল: 4H230E-08
• চাপ কেন্দ্র (P প্রকার): P এয়ার ইনলেট মধ্যম অবস্থানে A/B পোর্টের সাথে যোগাযোগ করে, সিঙ্ক্রোনাস ক্ল্যাম্পিং এবং বল ভারসাম্য নিয়ন্ত্রণের জন্য ডাবল-অ্যাক্টিং সিলিন্ডারকে একক-অভিনয় আউটপুটে রূপান্তর করে।আদর্শ মডেল: 4H230P-08

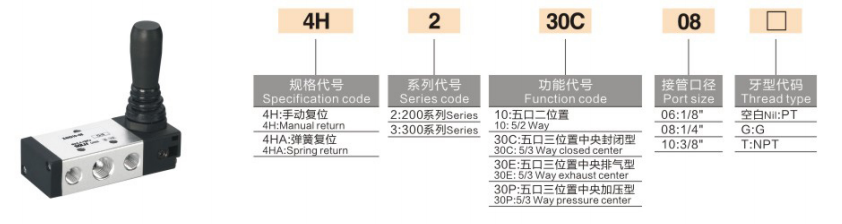

1. কোডিং লজিক: 4H [সাইজ কোড] [ফাংশন কোড] - [পোর্ট সাইজ]
|
কোড সেগমেন্ট |
বিস্তারিত সংজ্ঞা |
|
4H |
5/2 এবং 5/3 উপায় ম্যানুয়াল লিভার ভালভ সিরিজ |
|
সাইজ কোড |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
ফাংশন কোড |
10=5/2 উপায় বসন্ত রিসেট; 10L=5/2 উপায় লকিং টাইপ; 30C/30E/30P=5/3 পথ বন্ধ/এক্সস্ট/চাপ কেন্দ্র |
|
পোর্ট সাইজ |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. মূলধারার সাধারণ মডেল
• 4H210-08: 5/2 উপায় স্প্রিং রিসেট, G1/4 পোর্ট ইউনিভার্সাল ম্যানুয়াল ভালভ
• 4H210L-08: 5/2 উপায় স্ব-লকিং দীর্ঘমেয়াদী অবস্থান হোল্ডিং টাইপ
• 4H230C-08: 5/3 পথ বন্ধ কেন্দ্র, সিলিন্ডার চাপ হোল্ডিং এবং লকিং মডেল
• 4H310-10: 5/2 উপায় বসন্ত রিসেট, G3/8 বড় প্রবাহ ম্যানুয়াল কন্ট্রোল ভালভ
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
ফিল্টার করা সংকুচিত বায়ু (পরিস্রাবণ নির্ভুলতা ≥40μm) |
|
কাজের চাপ পরিসীমা |
0.15～0.8 এমপিএ |
|
প্রমাণ চাপ |
1.2 এমপিএ |
|
কাজের তাপমাত্রা পরিসীমা |
-20℃～+70℃ |
|
তৈলাক্তকরণের প্রয়োজনীয়তা |
লুব-মুক্ত নকশা (বিশেষ কাজের অবস্থার জন্য ঐচ্ছিক তৈলাক্তকরণ) |
|
4H210-08 ফ্লো প্যারামিটার |
কার্যকর এলাকা 17.0mm², Cv=1.0 |
|
4H310-10 ফ্লো প্যারামিটার |
কার্যকর এলাকা 28.0mm², Cv=1.65 |
|
শরীরের উপাদান |
উচ্চ শক্তি অ্যালুমিনিয়াম খাদ |
• বিশুদ্ধ ম্যানুয়াল বিস্ফোরণ-প্রুফ নিরাপত্তা কর্মক্ষমতা: কোন বৈদ্যুতিক উপাদান এবং পাওয়ার সাপ্লাই প্রয়োজন, শূন্য স্পার্ক ঝুঁকি. দাহ্য, বিস্ফোরক এবং ধুলোময় পরিবেশে সরঞ্জাম ডিবাগিং, জরুরী স্টপ অপারেশন এবং ম্যানুয়াল নিয়ন্ত্রণের জন্য পুরোপুরি উপযুক্ত।
• সম্পূর্ণ পরিস্থিতির জন্য ডুয়াল পজিশনিং মোড: তাত্ক্ষণিক নিরাপত্তা রিসেট এবং অ্যান্টি-মিসঅপারেশনের জন্য স্প্রিং রিসেট টাইপ; দীর্ঘমেয়াদী স্থিতিশীল অবস্থান ধরে রাখার জন্য লকিং টাইপ, স্বল্প-সময়ের জগ এবং দীর্ঘ-সময় কাজের শর্তগুলি কভার করে।
• বহুমুখী থ্রি-পজিশন মিডল ফাংশন: সিলিন্ডার লকিং এবং চাপ ধারণ, সিস্টেম নিরাপত্তা চাপ ত্রাণ এবং সিঙ্ক্রোনাস ক্ল্যাম্পিং ব্যালেন্স নিয়ন্ত্রণ উপলব্ধি করতে C/E/P তিনটি মধ্যম মোড দিয়ে সজ্জিত।
• নমনীয় এবং সর্বজনীন ইনস্টলেশন: মাল্টি-কোণ স্থির ইনস্টলেশনের সাথে প্যানেল মাউন্টিং এবং বেস মাউন্টিং সমর্থন করে। ইনস্টলেশন মাত্রায় 4V বৈদ্যুতিক নিয়ন্ত্রণ ভালভ এবং 4A বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভের সাথে সম্পূর্ণরূপে সর্বজনীন এবং বিনিময়যোগ্য।
• স্থিতিশীল এবং টেকসই অপারেশন: স্পষ্টতা স্পুল ম্যাচিং এবং ইস্পাত বল পজিশনিং গঠন স্পষ্ট হাত অনুভূতি, খাস্তা বিপরীত, কম ঘর্ষণ এবং দীর্ঘ সেবা জীবন নিশ্চিত.
• ডাবল-অ্যাক্টিং সিলিন্ডারের ম্যানুয়াল ডিবাগিং, জগ অপারেশন এবং রক্ষণাবেক্ষণ নিরাপত্তা নিয়ন্ত্রণ
• নিরাপত্তা দরজা ইন্টারলক এবং জরুরী স্টপ বায়ুসংক্রান্ত সার্কিট, বিস্ফোরণ-প্রমাণ অঞ্চলের জন্য ম্যানুয়াল নিয়ন্ত্রণ
• অ-পাওয়ার সরঞ্জাম এবং স্বয়ংক্রিয় উত্পাদন লাইনের জন্য ম্যানুয়াল বিপরীত নিয়ন্ত্রণ
• বৈদ্যুতিক/বায়ুসংক্রান্ত/ম্যানুয়াল নিয়ন্ত্রণ মোডগুলির নমনীয় স্যুইচিংয়ের জন্য 4V ইলেক্ট্রোম্যাগনেটিক ভালভ এবং 4A বায়ুসংক্রান্ত ভালভের অন-সাইট প্রতিস্থাপন এবং ডিবাগিং
SOLH 4H সিরিজ হল একটি সার্বজনীন 5/2 এবং 5/3 উপায় ম্যানুয়াল লিভার ভালভ রিসেট/লকিং ডুয়াল পজিশনিং এবং C/E/P তিনটি মধ্যম ফাংশন সহ। বিশুদ্ধ ম্যানুয়াল নিরাপত্তা অপারেশন এবং 4V/4A সম্পূর্ণ বিনিময়যোগ্যতা সমন্বিত, এটি বায়ুসংক্রান্ত সিস্টেম ম্যানুয়াল ডিবাগিং এবং নিরাপত্তা জরুরী স্টপ নিয়ন্ত্রণের জন্য মানক হাতে-চালিত ভালভ।
