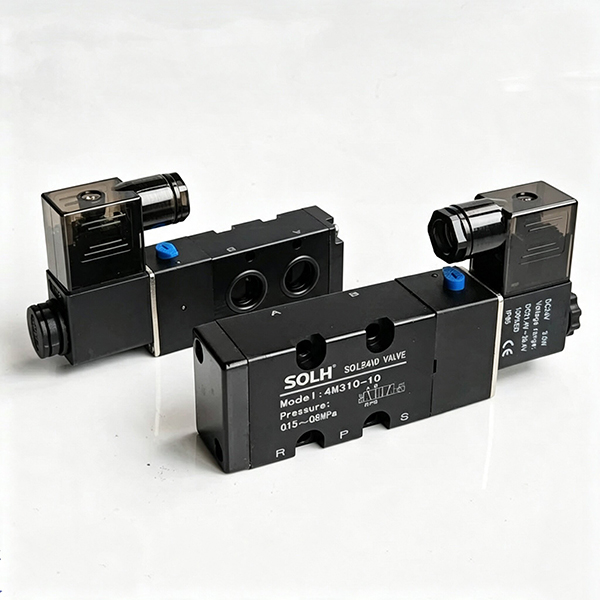

4M সিরিজ NAMUR স্ট্যান্ডার্ড 5/2 ওয়ে সোলেনয়েড ভালভ | অ্যাকচুয়েটর মাউন্ট করা প্লেট টাইপ ভালভ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ

     SOLH 4M সিরিজটি একটি পেশাদারNAMUR স্ট্যান্ডার্ড 5/2 ওয়ে প্লেট-টাইপ সোলেনয়েড ভালভ বিশেষভাবে বায়ুসংক্রান্ত অ্যাকুয়েটর স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটা কঠোরভাবে আন্তর্জাতিক NAMUR সাইড মাউন্ট মান ভালভ নীচে মান মাউন্ট গর্ত সঙ্গে মেনে চলে. ভালভ সরাসরি স্তরিত করা যেতে পারে এবং মধ্যবর্তী অ্যাডাপ্টার এয়ার পাইপ ছাড়া বায়ুসংক্রান্ত বল ভালভ এবং বাটারফ্লাই ভালভ অ্যাকুয়েটরগুলির পাশে ইনস্টল করা যেতে পারে। একচেটিয়াভাবে ভালভ স্বয়ংক্রিয় নিয়ন্ত্রণ সার্কিটগুলির জন্য ব্যবহৃত, এটি সম্পূর্ণরূপে Airtac 4M সিরিজের মানগুলির সাথে মেলে এবং এটি প্রচলিত 4V টিউব-টাইপ সোলেনয়েড ভালভ থেকে কাঠামোগতভাবে আলাদা।

  1.1 মূল পণ্য বিশেষ উল্লেখ

     • ফাংশন মোড: 5/2 পথ (5-পোর্ট 2-পজিশন)

     • ড্রাইভ স্ট্রাকচার: অভ্যন্তরীণ পাইলট স্পুল টাইপ, তৈলাক্তকরণ-মুক্ত অপারেশন

     • মাউন্ট স্ট্যান্ডার্ড: NAMUR স্ট্যান্ডার্ড সাইড মাউন্টিং (P/A/B/R1/R2 এয়ার সার্কিটের সাথে বেস ইন্টিগ্রেটেড)

     • মূলধারার মডেল: 4M210-08, 4M210-06, 4M110-06

2. সম্পূর্ণ মডেল কোডিং নিয়ম এবং সম্পূর্ণ সিরিজ তালিকা

 1. কোডিং লজিক: 4M [আকার কোড] [কন্ট্রোল কোড] [ফাংশন কোড] - [পোর্ট থ্রেড]

  2. মডেল উদাহরণ

     4M210-08: 200 আকার, স্প্রিং রিসেট সহ একক বৈদ্যুতিক নিয়ন্ত্রণ, PT1/4 বহিরাগত থ্রেড পোর্ট

 3. সম্পূর্ণ সিরিজ মূলধারার মডেল স্পেসিফিকেশন তালিকা

3. মূল প্রযুক্তিগত পরামিতি

4. NAMUR মাউন্টিং মূল সুবিধা এবং মূল নির্বাচন পয়েন্ট

     • ইন্টিগ্রেটেড নমুর বেস এয়ার পোর্ট: ভালভের নীচে A/B এয়ার পোর্টের সাথে এমবেড করা আছে। অ্যাকচুয়েটরের সাথে ফিট করার পরে, এটি স্বয়ংক্রিয়ভাবে অ্যাকুয়েটরের দুটি এয়ার ইনলেট হোলের সাথে ডক করে। A/B পোর্টের জন্য কোনো বাহ্যিক এয়ার পাইপের প্রয়োজন নেই; শুধুমাত্র P এয়ার ইনলেট এবং R1/R2 নিষ্কাশন পোর্টের জন্য বাহ্যিক বায়ু উৎস সংযোগ প্রয়োজন, পাইপিং গঠনকে সরল করা এবং ফুটো পয়েন্ট কমানো।

     • অন্তর্নির্মিত ম্যানুয়াল টেস্ট পুশ রড: ভালভের পাশে একটি ম্যানুয়াল ডিবাগিং বোতাম দিয়ে সজ্জিত, পাওয়ার অফ হওয়ার পরে ম্যানুয়াল ভালভ খোলার এবং বন্ধ করার পরীক্ষা সমর্থন করে, অন-সাইট ইনস্টলেশন, ডিবাগিং এবং সরঞ্জাম রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

     • দ্বৈত নিয়ন্ত্রণ মোড বৈশিষ্ট্য: 4M×20 ডবল বৈদ্যুতিক নিয়ন্ত্রণ মডেল বর্তমান ভালভ অবস্থান বজায় রাখার জন্য পাওয়ার-বন্ধ স্ব-লকিং মেমরি কাঠামো গ্রহণ করে; 4M × 10 একক বৈদ্যুতিক নিয়ন্ত্রণ মডেলগুলি যথাক্রমে পাওয়ার বন্ধ করার পরে স্প্রিং ফোর্স দ্বারা স্বয়ংক্রিয়ভাবে রিসেট হয়, যথাক্রমে নিরাপত্তা রিসেট এবং অবস্থান নির্ধারণের চাহিদা পূরণ করে।

     • সামঞ্জস্যপূর্ণ বহুগুণ মাউন্ট: 4V সিরিজ (4M100M/200M/300M ম্যানিফোল্ড বেস) হিসাবে একই বেস স্পেসিফিকেশন শেয়ার করে। এটি বহুগুণ ইনস্টলেশনের মাধ্যমে একাধিক ভালভের জন্য কেন্দ্রীভূত বায়ু সরবরাহ সমর্থন করে এবং স্বাধীন অপারেশনের জন্য সরাসরি একক অ্যাকচুয়েটরে মাউন্ট করা যেতে পারে।

5. 4M NAMUR ভালভ বনাম 4V প্রচলিত টিউব ভালভ | বিরোধী ত্রুটি নির্বাচন গাইড

6. সাধারণ ম্যাচিং অ্যাপ্লিকেশন

     • ভালভ স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা: 4M210-08 DA/SR নিউম্যাটিক অ্যাকচুয়েটর + বল/বাটারফ্লাই ভালভের সাথে মিলেছে, পেট্রোকেমিক্যাল, ওয়াটার ট্রিটমেন্ট এবং পাইপলাইন ফ্লুইড স্যুইচিং সরঞ্জামে ব্যাপকভাবে ব্যবহৃত হয়।

     • ভালভ আইল্যান্ড ইন্টিগ্রেটেড সিস্টেম: স্বয়ংক্রিয় পাইপলাইন ক্লাস্টারগুলির জন্য কেন্দ্রীভূত বায়ু সরবরাহ এবং একাধিক 4M সিরিজ সোলেনয়েড ভালভের সমন্বিত ইনস্টলেশন উপলব্ধি করতে 4M200M মাল্টি-লিঙ্ক ম্যানিফোল্ড বেস গ্রহণ করুন।

     • পাইপলাইন পাইপিং ম্যাচিং: স্থিতিশীল এবং লিক-মুক্ত সংযোগের জন্য প্রধান বায়ু উত্স পাইপলাইনের সাথে দ্রুত ডক করতে KQ2 দ্রুত-সংযুক্ত পুরুষ থ্রেড সোজা ফিটিংগুলির সাথে বাহ্যিক থ্রেড পোর্টগুলি সংযুক্ত করুন৷

এক বাক্যের সারাংশ

     SOLH 4M সিরিজ হল একটি ডেডিকেটেড NAMUR স্ট্যান্ডার্ড প্লেট-টাইপ 5/2 ওয়ে সোলেনয়েড ভালভ বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির জন্য, যা টিউবলেস ডাইরেক্ট মাউন্টিং, লুব্রিকেশন-মুক্ত অপারেশন এবং IP65 সুরক্ষা সমন্বিত, বায়ুসংক্রান্ত বল এবং বাটারফভালভস ভালভের স্বয়ংক্রিয় পরিবর্তনের জন্য সর্বোত্তম সমর্থনকারী নিয়ন্ত্রণ উপাদান।
