ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH 4V সিরিজটি সবচেয়ে সার্বজনীনপাইলট-চালিত বায়ুসংক্রান্ত নির্দেশমূলক নিয়ন্ত্রণ ভালভ শিল্প অটোমেশন জন্য, আচ্ছাদন5/2 পথ (5-পোর্ট 2-পজিশন) এবং5/3 পথ (5-পোর্ট 3-পজিশন) কনফিগারেশন বিশেষভাবে টেলিস্কোপিক মুভমেন্ট, ইন্টারমিডিয়েট স্টপ এবং ডাবল-অ্যাক্টিং সিলিন্ডারের চাপ ধরে রাখার জন্য ডিজাইন করা হয়েছে, এতে স্পুল-টাইপ স্ট্রাকচার এবং অভ্যন্তরীণ পাইলট ড্রাইভ রয়েছে। একটি স্ট্যান্ডার্ড ইলেকট্রনিক বায়ুসংক্রান্ত নিয়ন্ত্রণ উপাদান হিসাবে, এটি স্থিতিশীল কর্মক্ষমতা এবং বহুমুখী ফাংশন সহ স্বয়ংক্রিয় যন্ত্রপাতি, প্যাকেজিং সরঞ্জাম, প্রক্রিয়াকরণ জিগস এবং বায়ুসংক্রান্ত ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে গৃহীত হয়।
1.1 ফাইভ-পোর্ট স্ট্যান্ডার্ড ইন্টারফেস সংজ্ঞা
• পি পোর্ট: প্রধান বায়ু খাঁড়ি, বায়ু সরবরাহ উৎসের সাথে সংযুক্ত
• A/B ওয়ার্কিং পোর্ট: আউটপুট পোর্ট, এক্সটেনশন এবং প্রত্যাহার নিয়ন্ত্রণ করতে ডাবল-অ্যাক্টিং সিলিন্ডারের দুটি চেম্বারের সাথে সংযুক্ত
• R/S নিষ্কাশন পোর্ট: চাপ ত্রাণ নিষ্কাশন পোর্ট, সাধারণত শব্দ হ্রাস এবং মসৃণ বায়ুচলাচলের জন্য মাফলার দিয়ে সজ্জিত
1.2 মূল কাঠামোগত বৈশিষ্ট্য
• ভালভ কোর স্ট্রাকচার: উচ্চ-নির্ভুল স্লাইড কলাম স্পুল ডিজাইন, কম ঘর্ষণ এবং সংবেদনশীল সুইচিং
• ড্রাইভ মোড: অভ্যন্তরীণ পাইলট ড্রাইভ, কম শক্তি খরচ এবং স্থিতিশীল বিপরীত কর্মক্ষমতা
• প্রযোজ্য বস্তু: ডবল-অভিনয় বায়ুসংক্রান্ত সিলিন্ডারের জন্য সম্পূর্ণ-পরিসীমা ম্যাচিং
5/2 উপায় কাঠামো হল 4V সিরিজের মূলধারার মৌলিক মডেল, একক বৈদ্যুতিক নিয়ন্ত্রণ এবং ডাবল বৈদ্যুতিক নিয়ন্ত্রণ প্রকারে বিভক্ত, বিভিন্ন বায়ুসংক্রান্ত যুক্তি এবং নিরাপত্তা নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয়।

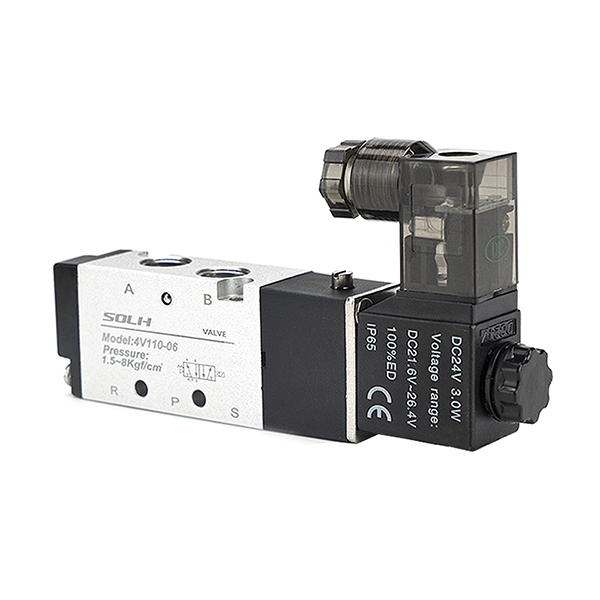

2.1 একক বৈদ্যুতিক নিয়ন্ত্রণ (4V110/210/310/410)
• কাজের নীতি: একটি ইলেক্ট্রোম্যাগনেটিক কয়েল এবং রিসেট স্প্রিং দিয়ে সজ্জিত। চালিত হলে ভালভ বিপরীত হয়ে যায় এবং বন্ধ করা হলে স্প্রিং ফোর্স দ্বারা স্বয়ংক্রিয়ভাবে পুনরায় সেট হয়।
• মূল বৈশিষ্ট্য: ব্যর্থ-নিরাপদ কর্মক্ষমতা, সহজ কাঠামো এবং সাশ্রয়ী মূল্যের সাথে পাওয়ার-বন্ধ রিসেট ডিজাইন।
• সাধারণ অ্যাপ্লিকেশন: সাধারণ সিলিন্ডার রেসিপ্রোকেটিং মোশন, ইমার্জেন্সি স্টপ রিসেট মেকানিজম, সিম্পল ক্ল্যাম্পিং এবং পজিশনিং ইকুইপমেন্ট।
• কাজের নীতি: রিসেট বসন্ত ছাড়া বিকল্প নিয়ন্ত্রণের জন্য ডুয়াল কয়েল. সঙ্গে পাওয়ার বন্ধ করার পরে ভালভ তার বর্তমান অবস্থান বজায় রাখেমেমরি ধরে রাখার ফাংশন.
• মূল বৈশিষ্ট্য: উচ্চ অবস্থান নির্ভুলতা, শক্তি সঞ্চয় (শুধুমাত্র বিপরীত সময় শক্তি খরচ), স্থিতিশীল পাওয়ার বন্ধ অবস্থান হোল্ডিং.
• সাধারণ অ্যাপ্লিকেশন: সুনির্দিষ্ট স্টেশন পজিশনিং, মধ্যবর্তী স্ট্রোক স্টপ, দীর্ঘমেয়াদী চাপ ধরে রাখা এবং স্থির অবস্থান লকিং পরিস্থিতি।
5/3 উপায় থ্রি-পজিশন স্ট্রাকচার দুই-পজিশন রিভার্সিংয়ের ভিত্তিতে একটি মধ্যবর্তী নিরপেক্ষ অবস্থা যোগ করে, উন্নত বায়ুসংক্রান্ত নিয়ন্ত্রণের চাহিদা মেটাতে তিনটি মূল মধ্যবর্তী ফাংশন উপলব্ধি করে (প্রযোজ্য মডেল: 4V130/230/330/430)।
3.1 বন্ধ কেন্দ্র (সি টাইপ)
ফাংশন: মধ্যবর্তী অবস্থানে সমস্ত পোর্ট সম্পূর্ণরূপে বন্ধ। সিলিন্ডার লকিং এবং চাপ ধরে রাখা, সাসপেনশন স্টপ এবং অ্যান্টি-ফলিং সুরক্ষা সমর্থন করে।
দৃশ্যকল্প: জিগ লকিং, উল্লম্ব সিলিন্ডার অ্যান্টি-ড্রপ, মধ্যবর্তী অবস্থান নির্দিষ্ট স্টপ।
3.2 নিষ্কাশন কেন্দ্র (E প্রকার)
ফাংশন: A/B ওয়ার্কিং পোর্ট মধ্যবর্তী অবস্থানে নিষ্কাশন পোর্টের সাথে যোগাযোগ করে। সিস্টেম চাপ প্রকাশ করে এবং সিলিন্ডার অবাধে ভাসতে থাকে।
দৃশ্যকল্প: সরঞ্জাম নিরাপত্তা চাপ ত্রাণ, ম্যানুয়াল টেনে আনা এবং ডিবাগিং, যান্ত্রিক রিসেট সুরক্ষা.
3.3 চাপ কেন্দ্র (P প্রকার)
ফাংশন: P এয়ার ইনলেট মধ্যবর্তী অবস্থানে উভয় A/B পোর্টের সাথে যোগাযোগ করে, ডাবল-অ্যাক্টিং সিলিন্ডারকে একক-অভিনয় আউটপুটে রূপান্তর করে।
দৃশ্যকল্প: সিঙ্ক্রোনাস ক্ল্যাম্পিং, দ্বিমুখী চাপ বজায় রাখা, বিশেষ শক্তি ভারসাম্য নিয়ন্ত্রণ।
1. কোডিং লজিক: 4V [সাইজ কোড] [কন্ট্রোল/মিডল ফাংশন কোড] - [পোর্ট সাইজ]
|
কোড সেগমেন্ট |
বিস্তারিত সংজ্ঞা |
|
সাইজ কোড |
1=110 (M5 / G1/8"); 2=210 (G1/4"); 3=310 (G3/8"); 4=410 (G1/2") |
|
কন্ট্রোল / মিডল কোড |
1 = একক বৈদ্যুতিক নিয়ন্ত্রণ (5/2 উপায়); 2 = ডাবল বৈদ্যুতিক নিয়ন্ত্রণ (5/2 উপায়); 3C = বন্ধ কেন্দ্র, 3E = নিষ্কাশন কেন্দ্র, 3P = চাপ কেন্দ্র (5/3 পথ) |
|
পোর্ট সাইজ কোড |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. সাধারণ সাধারণ মডেল

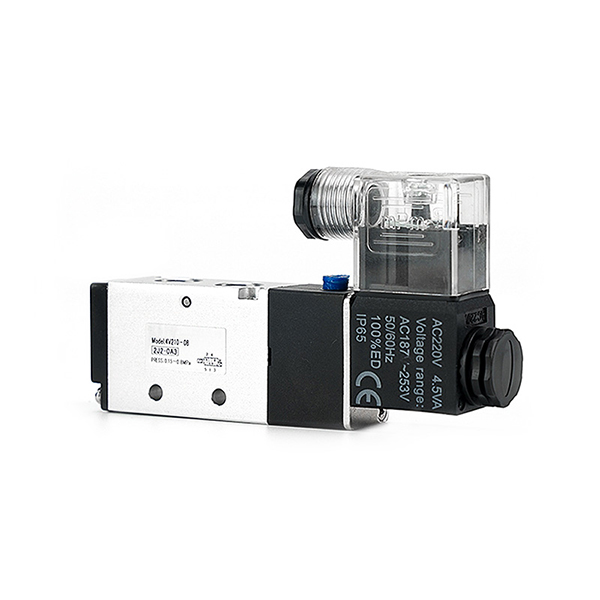

• 4V210-08: G1/4 পোর্ট, একক বৈদ্যুতিক নিয়ন্ত্রণ, 5/2 উপায় (সবচেয়ে সর্বজনীন স্ট্যান্ডার্ড মডেল)
• 4V220-08: G1/4 পোর্ট, ডাবল বৈদ্যুতিক নিয়ন্ত্রণ, 5/2 উপায় (পাওয়ার-অফ মেমরি অবস্থান)

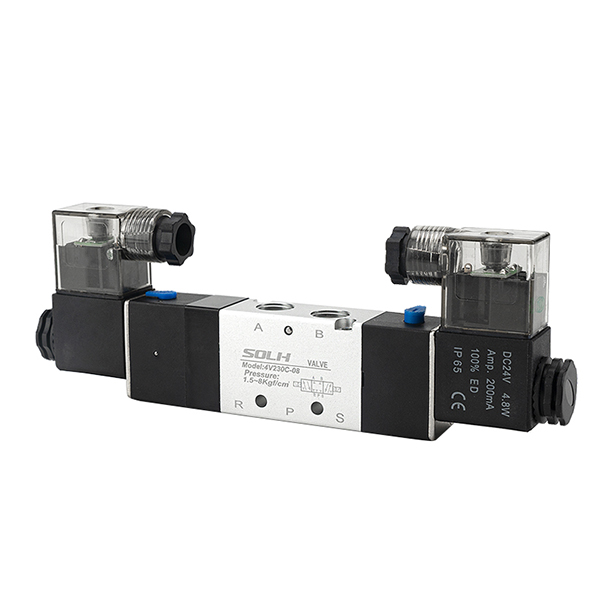

• 4V230C-08: G1/4 পোর্ট, 5/3 পথ বন্ধ কেন্দ্র (সিলিন্ডার লকিং এবং চাপ ধরে রাখা)
• 4V310-10: G3/8 পোর্ট, একক বৈদ্যুতিক নিয়ন্ত্রণ, 5/2 উপায় (বড় প্রবাহ প্রধান সার্কিট নিয়ন্ত্রণ)
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
ফিল্টার করা সংকুচিত বায়ু (পরিস্রাবণ নির্ভুলতা ≥40μm) |
|
কাজের চাপ পরিসীমা |
0.15～0.8 এমপিএ |
|
প্রমাণ চাপ |
1.5 এমপিএ |
|
কাজের তাপমাত্রা |
-5℃ ~ +60℃ |
|
প্রযোজ্য ভোল্টেজ |
DC24V (মূলধারা), AC220V, AC110V |
|
সুরক্ষা গ্রেড |
IP65 (ডাস্টপ্রুফ এবং ওয়াটারপ্রুফ) |
|
তৈলাক্তকরণের প্রয়োজনীয়তা |
তৈলাক্তকরণ-মুক্ত নকশা (ঐচ্ছিক তৈলাক্তকরণ উপলব্ধ) |
6.1 5/2 উপায় দ্বি-পদ নির্বাচন
• একক বৈদ্যুতিক নিয়ন্ত্রণ: স্বয়ংক্রিয় পাওয়ার-অফ রিটার্ন এবং ব্যর্থ-নিরাপদ অপারেশন সমন্বিত, প্রচলিত আদান-প্রদানের গতি এবং নিরাপত্তা রিসেট পরিস্থিতিগুলির জন্য অগ্রাধিকার।
• ডাবল বৈদ্যুতিক নিয়ন্ত্রণ: পজিশনিং স্টেশনগুলির জন্য অগ্রাধিকার, মধ্যবর্তী স্টপ এবং দীর্ঘমেয়াদী হোল্ডিং পরিস্থিতিতে, পাওয়ার-অফ মেমরি এবং সঠিক অবস্থানের বৈশিষ্ট্যযুক্ত।
6.2 5/3 উপায় তিন-পজিশন নির্বাচন
• টাইপ সি (বন্ধ কেন্দ্র): সিলিন্ডার মধ্যবর্তী লকিং, সাসপেনশন হোল্ডিং এবং অ্যান্টি-ফলিং সুরক্ষার জন্য।
• টাইপ ই (এক্সস্ট সেন্টার): সরঞ্জাম নিরাপত্তা চাপ উপশম জন্য, বিনামূল্যে ভাসমান এবং ম্যানুয়াল ডিবাগিং পরিস্থিতি.
• টাইপ পি (চাপ কেন্দ্র): সিঙ্ক্রোনাস ক্ল্যাম্পিং, দ্বিমুখী চাপ স্থিতিশীলকরণ এবং বিশেষ বায়ুসংক্রান্ত ভারসাম্য নিয়ন্ত্রণের জন্য।
SOLH 4V সিরিজটি 5/2 এবং 5/3 উপায়ে পাইলট-চালিত বায়ুসংক্রান্ত ভালভকে একক/ডাবল বৈদ্যুতিক নিয়ন্ত্রণ এবং তিনটি মধ্যবর্তী ফাংশন সহ কভার করে, যা শিল্প বায়ুসংক্রান্ত রিভার্সিং, পজিশনিং, চাপ ধরে রাখা এবং ডাবল-অ্যাক্টিং সিলিন্ডারের নিরাপত্তা নিয়ন্ত্রণের জন্য পছন্দের মানক উপাদান।
