5V সিরিজ সোলেনয়েড ভালভ | 5/2 এবং 5/3 পথ উচ্চ-ফ্রিকোয়েন্সি লো পাওয়ার নিউমেটিক কন্ট্রোল ভালভ

ব্র্যান্ড: SOLH by Richge Technology | AirTAC 5V সিরিজের হাই-এন্ড সোলেনয়েড ভালভের জন্য সম্পূর্ণ সামঞ্জস্যপূর্ণ প্রতিস্থাপন

1. পণ্য ওভারভিউ

     SOLH 5V সিরিজ হল একটি হাই-এন্ড 5-পোর্ট নিউমেটিক ডিরেকশনাল সোলেনয়েড ভালভ যা AirTAC আসল 5V সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি কভার করে5/2 পথ দুই-পজিশন এবং5/3 উপায় তিন-পজিশন কার্যকরী প্রকার। কম শক্তি-সাশ্রয়ী কয়েল ডিজাইনের সাথে উন্নত স্পুল স্লাইডিং কাঠামো গ্রহণ করা, এতে অতি-দীর্ঘ পরিষেবা জীবন, স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং এবং কম ব্যর্থতার হার রয়েছে। অভ্যন্তরীণ পাইলট নিষ্কাশন কাঠামো এবং IP65 সুরক্ষা গ্রেড সহ, এটি ইলেকট্রনিক্স, খাদ্য এবং চিকিৎসার মতো কাজের পরিবেশ পরিষ্কার করার জন্য বন্ধুত্বপূর্ণ। ডবল-অ্যাক্টিং সিলিন্ডারের পারস্পরিক নিয়ন্ত্রণের জন্য পেশাদারভাবে ব্যবহৃত হয়, এটি উচ্চ-মান স্বয়ংক্রিয় বায়ুসংক্রান্ত সিস্টেমের জন্য পছন্দের কোর কন্ট্রোল ভালভ।

  1.1 কোর পোর্ট এবং ফাংশন সংজ্ঞা

     • 5-পোর্ট কনফিগারেশন: P (প্রধান এয়ার ইনলেট), A/B (দ্বৈত কাজের আউটলেট), R/S (দ্বৈত স্বাধীন নিষ্কাশন পোর্ট)

     • 5/2 ওয়ে টু-পজিশন: একক-দিক বিপরীত ফাংশন, সম্পূর্ণ সিলিন্ডার এক্সটেনশন এবং প্রত্যাহার চক্র নিয়ন্ত্রণ

     • 5/3 ওয়ে থ্রি-পজিশন: মধ্যম নিরপেক্ষ অবস্থান, সমর্থনকারী সিলিন্ডার স্টপ হোল্ডিং, চাপ বজায় রাখা এবং সম্পূর্ণ নিষ্কাশন রিসেট ফাংশন দিয়ে সজ্জিত

     • মূল আবেদন: সমস্ত ডাবল-অ্যাক্টিং নিউমেটিক সিলিন্ডারের ফুল-স্ট্রোক রেসিপ্রোকেটিং অপারেশন নিয়ন্ত্রণের জন্য বিশেষ

2. মূল পণ্য শ্রেণীবিভাগ এবং কার্যকরী যুক্তি

  2.1 5/2 ওয়ে টু-পয়েন্ট সোলেনয়েড ভালভ

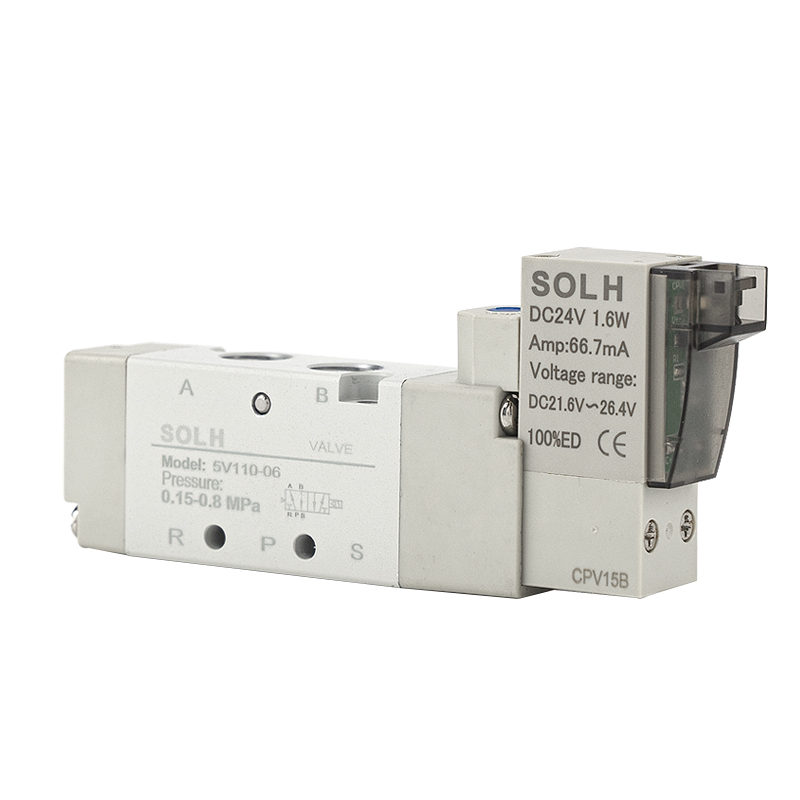

     • একক বৈদ্যুতিক নিয়ন্ত্রণ (5V110/210/310): দিকনির্দেশক স্যুইচিংয়ের জন্য বিদ্যুতায়িত, পাওয়ার-অফ স্বয়ংক্রিয় স্প্রিং রিসেট, প্রচলিত পারস্পরিক জগ নিয়ন্ত্রণের জন্য উপযুক্ত

     • ডাবল ইলেকট্রিক কন্ট্রোল (5V120/220/320): রিভার্সিং অ্যাকশন সম্পূর্ণ করতে বিদ্যুতায়িত, পাওয়ার-অফ স্টেট মেমরি এবং সেলফ-হোল্ডিং, দীর্ঘ সময়ের অবস্থান লকিং কাজের অবস্থার জন্য উপযুক্ত

  2.2 5/3 ওয়ে থ্রি-পয়েন্ট সোলেনয়েড ভালভ (ডাবল ইলেকট্রিক কন্ট্রোল)

     তিনটি ঐচ্ছিক কেন্দ্রীয় নিরপেক্ষ ফাংশন বিভিন্ন অন-সাইট প্রক্রিয়া প্রয়োজনীয়তা পূরণ করতে:

     • 30C (কেন্দ্রীয় বন্ধ): সেন্ট্রাল পজিশন P পোর্ট বন্ধ, A/B পোর্ট R/S এক্সজস্ট পোর্টের সাথে যোগাযোগ করে, যে কোনো স্ট্রোক পজিশনে সিলিন্ডার স্টপ এবং চাপ ধরে রাখে

     • 30E (কেন্দ্রীয় নিষ্কাশন): সেন্ট্রাল পজিশন P পোর্ট বন্ধ, A/B ডুয়াল পোর্ট সম্পূর্ণ নিঃশেষ, সিলিন্ডার কোন অবশিষ্ট চাপ ছাড়াই দ্রুত রিসেট হয়

     • 30P (কেন্দ্রীয় চাপ ধারণ): কেন্দ্রীয় অবস্থান P পোর্ট A/B পোর্টের সাথে যোগাযোগ করে, R/S নিষ্কাশন পোর্ট বন্ধ, সিস্টেম পাইপলাইনের চাপ স্থিরভাবে বজায় রাখে

3. মূলধারার মডেল, ক্যালিবার এবং ফ্লো প্যারামিটার

4. মূল প্রযুক্তিগত পরামিতি

5. মডেল কোডিং দ্রুত ব্যাখ্যা

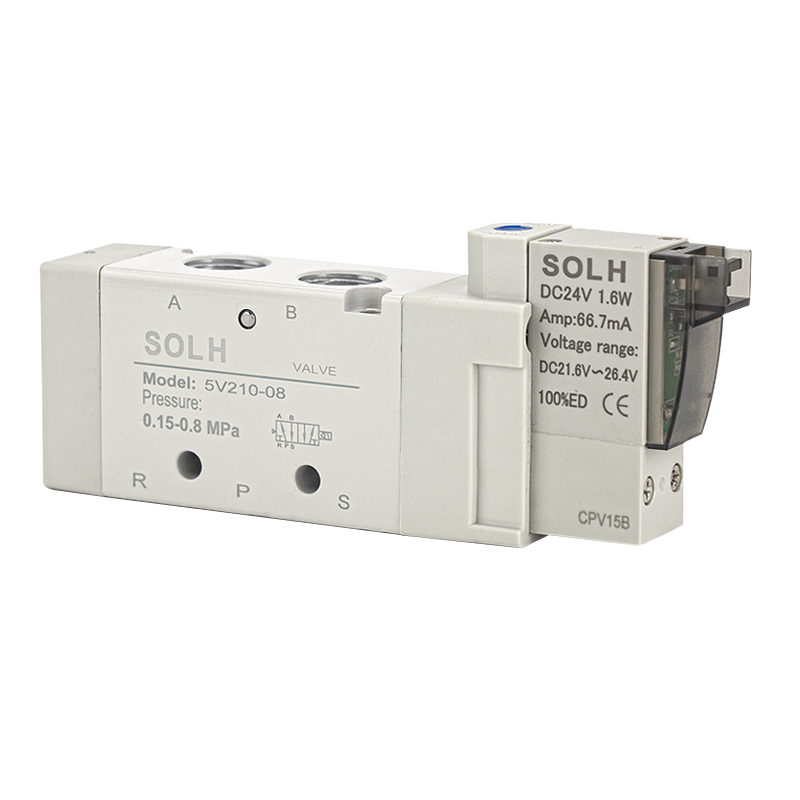

     আদর্শ উদাহরণ হিসাবে 5V210-08 DC24V নেওয়া

     • 5V: 5-পোর্ট 2/3 অবস্থান বায়ুসংক্রান্ত solenoid ভালভ জন্য সিরিজ কোড

     • 2: 200 সিরিজ স্পেসিফিকেশন, G1/8 এবং G1/4 মূলধারার ক্যালিবারের সাথে সম্পর্কিত

     • 10: একক বৈদ্যুতিক নিয়ন্ত্রণ 2-পজিশন টাইপ;20 = ডবল বৈদ্যুতিক নিয়ন্ত্রণ প্রকার;30C/E/P = 3-পজিশন কেন্দ্রীয় কার্যকরী প্রকার

     • 08: ইন্টারফেস ক্যালিবার G1/4;06 = G1/8;M5 = মাইক্রো M5 থ্রেড

     • DC24V: রেটেড ভোল্টেজ;B মানে DC24V,A AC220V এর মানে, একাধিক ভোল্টেজ বিকল্প উপলব্ধ

6. মূল পণ্যের সুবিধা

     • কম শক্তি এবং আল্ট্রা-লং সার্ভিস লাইফ: 0.9W কম-শক্তি শক্তি-সংরক্ষণ কয়েল দীর্ঘমেয়াদী অপারেটিং শক্তি খরচ হ্রাস করে। কম ঘর্ষণ প্রতিরোধের সাথে উচ্চ-নির্ভুল স্পুল সিলিং কাঠামো গ্রহণ করা, এটি 30 মিলিয়ন+ স্থিতিশীল সুইচিং চক্র সমর্থন করে এবং পরবর্তী রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি কমিয়ে দেয়।

     • আল্ট্রা-ফাস্ট হাই-ফ্রিকোয়েন্সি রেসপন্স: অপ্টিমাইজ করা অভ্যন্তরীণ এয়ার প্যাসেজ ডিজাইনটি 0.05 সেকেন্ডের মধ্যে প্রতিক্রিয়া সময় পরিবর্তন করে, স্বয়ংক্রিয় উত্পাদন লাইনের উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক অ্যাকশন প্রয়োজনীয়তার সাথে পুরোপুরি খাপ খাইয়ে নেয়।

     • পরিচ্ছন্ন পরিবেশ অভিযোজনযোগ্যতা: অন্তর্নির্মিত কেন্দ্রীভূত অভ্যন্তরীণ পাইলট নিষ্কাশন কাঠামো বাহ্যিক তেল এবং গ্যাস ওভারফ্লো দূষণ এড়ায়, সম্পূর্ণরূপে ইলেকট্রনিক্স, খাদ্য এবং চিকিৎসা শিল্পের ধুলো-মুক্ত এবং পরিষ্কার উত্পাদন মান পূরণ করে।

     • শক্তিশালী ইন্টিগ্রেশন এবং সুবিধাজনক ডিবাগিং: সাপোর্ট ম্যানিফোল্ড ভালভ ব্যাঙ্ক ইন্টিগ্রেটেড ইনস্টলেশন সরঞ্জাম স্থান সংরক্ষণ. ভালভ বডিতে ম্যানুয়াল বোতাম দিয়ে সজ্জিত, একক-ভালভ ডিবাগিং এবং সরঞ্জাম ট্রায়াল অপারেশনের সুবিধা দেয়।

     • স্থিতিশীল এবং আবহাওয়া-প্রতিরোধী কর্মক্ষমতা: প্রশস্ত তাপমাত্রা অভিযোজন পরিসীমা এবং IP65 ধুলোরোধী এবং জলরোধী গ্রেড, জটিল অন্দর এবং বহিরঙ্গন শিল্প পরিবেশে স্থিতিশীল অপারেশন।

7. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • ডাবল-অ্যাক্টিং সিলিন্ডার রেসিপ্রোকেটিং কন্ট্রোল: ব্যাপকভাবে স্বয়ংক্রিয় হ্যান্ডলিং, উপাদান ঠেলাঠেলি, ফিক্সচার ক্ল্যাম্পিং, ঘূর্ণমান পজিশনিং এবং অন্যান্য বায়ুসংক্রান্ত পারস্পরিক ক্রিয়াকলাপের জন্য ব্যবহৃত হয়।

     • উচ্চ-মান স্বয়ংক্রিয় উত্পাদন লাইন: স্বয়ংচালিত ঢালাই লাইন, প্যাকেজিং sealing & কাটিয়া, ইলেকট্রনিক পৃষ্ঠ মাউন্ট, খাদ্য ভর্তি এবং অন্যান্য নির্ভুলতা অটোমেশন সরঞ্জাম প্রয়োগ করা হয়.

     • উচ্চ-ফ্রিকোয়েন্সি এবং পরিচ্ছন্ন কাজের শর্ত: শিল্প পরিস্থিতির জন্য পছন্দের ভালভ টাইপ যার জন্য ঘন ঘন রিভার্সিং, শূন্য দূষণ এবং দীর্ঘমেয়াদী স্থিতিশীল ক্রমাগত অপারেশন প্রয়োজন।

8. নির্বাচনের পার্থক্য: 5V সিরিজ বনাম 4V সিরিজ সোলেনয়েড ভালভ

এক বাক্যের সারাংশ

     SOLH 5V সিরিজ হল একটি হাই-এন্ড 5/2 এবং 5/3 উপায়ে বায়ুসংক্রান্ত সোলেনয়েড ভালভ যার কম বিদ্যুত ব্যবহার, অতি-দীর্ঘ পরিষেবা জীবন এবং দ্রুত উচ্চ-ফ্রিকোয়েন্সি সুইচিং কর্মক্ষমতা। পরিষ্কার অভ্যন্তরীণ নিষ্কাশন এবং IP65 ওয়াটারপ্রুফ এবং ডাস্টপ্রুফ ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি ডাবল-অ্যাক্টিং সিলিন্ডার এবং উচ্চ-মানের পরিষ্কার স্বয়ংক্রিয় বায়ুসংক্রান্ত সিস্টেমের জন্য সর্বোত্তম কোর কন্ট্রোল ভালভ, যা AirTAC মূল 5V সিরিজের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
