ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

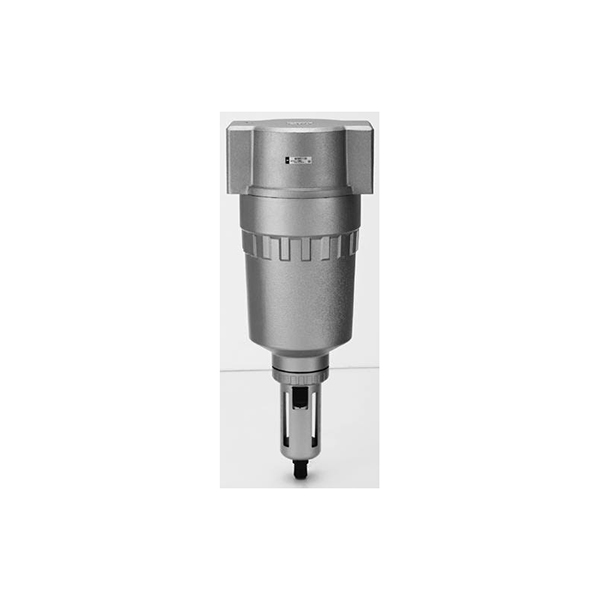

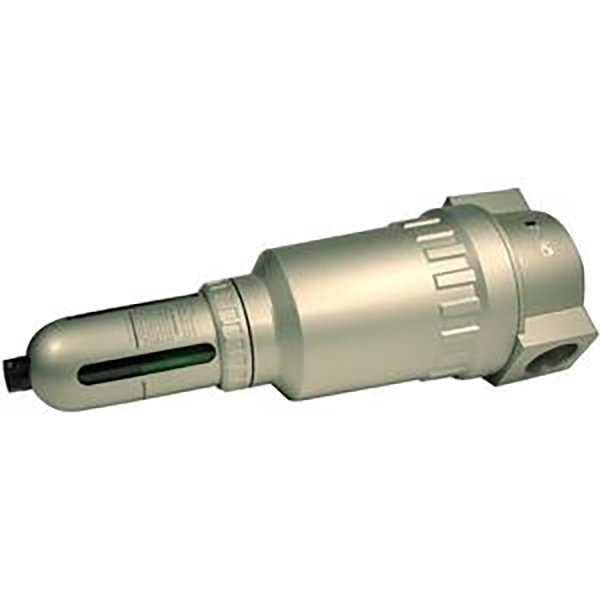

SOLH AF800 এবং AF900 হল শিল্প বড়-ক্যালিবার উচ্চ-ক্ষমতার প্রধান পাইপলাইন এয়ার ফিল্টার, SMC আসল AF800/AF900 এর সাথে সম্পূর্ণ মাত্রা এবং কর্মক্ষমতা বিনিময়যোগ্য। এয়ার কম্প্রেসার প্রধান বায়ু উৎস, পুরো উৎপাদন লাইন কেন্দ্রীভূত বায়ু সরবরাহ এবং মাল্টি-ভালভ দ্বীপ উচ্চ-প্রবাহ বায়ুসংক্রান্ত সিস্টেমের জন্য ডিজাইন করা হয়েছে। ছোট স্প্লিট এয়ার সার্ভিস ইউনিট AF200/300/400 থেকে আলাদা, তারা ওভারসাইজ ফ্লো চ্যানেল, অতি-উচ্চ চিকিত্সা প্রবাহ এবং বৃহৎ ক্ষমতার জল সংগ্রহের বাটি বৈশিষ্ট্যযুক্ত।
এটি কেন্দ্রাতিগভাবে সংকুচিত বাতাসের ভিতরে ঘনীভূত জল, মরিচা এবং ধুলোর অমেধ্যকে আলাদা করে, ডাউনস্ট্রিম সোলেনয়েড ভালভ, সিলিন্ডার, ভ্যাকুয়াম ইজেক্টর এবং বড় বায়ুসংক্রান্ত অ্যাকুয়েটরগুলিকে সম্পূর্ণরূপে রক্ষা করে, পুরো বায়ুসংক্রান্ত লাইনের ব্যর্থতার হারকে ব্যাপকভাবে হ্রাস করে।
1. AF800: মাঝারি বড় প্রবাহ, পোর্ট G1¼ / G1½ (1.25 / 1.5 ইঞ্চি)
2. AF900: অতিরিক্ত বড় প্রধান পাইপলাইন ফিল্টার, পোর্ট G2 (2 ইঞ্চি)
ঐচ্ছিক জিনিসপত্র: ম্যানুয়াল ড্রেন / ফ্লোট অটো ড্রেন, মাল্টি-গ্রেড ফিল্টার উপাদান, স্বচ্ছ পিসি বাটি / ধাতব বিস্ফোরণ-প্রুফ বাটি। মেশিন টুল ক্লাস্টার, লিথিয়াম ব্যাটারি প্রোডাকশন লাইন, পেইন্টিং ওয়ার্কশপ এবং উচ্চ-শক্তির বায়ু উৎসের চাহিদার সাথে সম্পূর্ণ রাসায়নিক সরঞ্জামের সাথে ব্যাপকভাবে মিলিত।
সম্পূর্ণ অর্ডার কোড ফর্ম্যাট: AF800-F16 / AF900-F20 - □ - □
1. AF800 / AF900: বড় ক্ষমতার উচ্চ প্রবাহের এয়ার ফিল্টারের জন্য সিরিজ কোড
2. F12 / F16 / F20: পোর্ট থ্রেড সাইজ
-- F12 = G1¼ (1.25")
-- F16 = G1½ (1.5")
-- F20 = G2 (2")
3. মধ্য প্রত্যয়: ড্রেন টাইপ
-- ফাঁকা: স্ট্যান্ডার্ড ম্যানুয়াল ড্রেন
-- AD47: NC সাধারণত বন্ধ ফ্লোট অটো ড্রেন (পিসি বাটির জন্য, সরঞ্জাম বন্ধ করার পরে কোন বায়ু ফুটো হয় না)
--AD48-6: সাধারণত খোলা ফ্লোট অটো ড্রেন নেই (নাইলন ধাতব বাটির জন্য, ক্রমাগত স্বয়ংক্রিয় নিষ্কাশনের জন্য)
4. শেষ প্রত্যয়: জল বাটি উপাদান বিকল্প
-- ফাঁকা: স্ট্যান্ডার্ড স্বচ্ছ পিসি বাটি + ধাতব-সংঘর্ষ বিরোধী প্রতিরক্ষামূলক কভার
-- M: তরল স্তর পর্যবেক্ষণ উইন্ডো সহ মরিচা-প্রুফ ধাতব বাটি (ধুলো, তৈলাক্ত, বাইরের কঠোর পরিবেশের জন্য)
-- MG: দূরবর্তী জলের ভলিউম পর্যবেক্ষণের জন্য অন্তর্নির্মিত তরল স্তর গেজ সহ ধাতব বাটি
5. ফিল্টার উপাদান নির্ভুলতা কাস্টমাইজযোগ্য:
-- স্ট্যান্ডার্ড 5μm; ঐচ্ছিক 2μm উচ্চ নির্ভুলতা, 10/20/40/70/100μm মোটা ফিল্টার
|
প্যারামিটার আইটেম |
AF800 |
AF900 |
| স্ট্যান্ডার্ড পোর্ট থ্রেড |
G1¼(Rc1¼), G1½(Rc1½) |
G2 (Rc2) |
| সর্বোচ্চ কাজের চাপ |
1.0 MPa |
1.0 MPa |
| বার্স্ট প্রুফ প্রেসার |
1.5 এমপিএ |
1.5 এমপিএ |
| স্ট্যান্ডার্ড ফিল্টার যথার্থতা |
5μm (ফ্যাক্টরি ডিফল্ট) |
5μm (ফ্যাক্টরি ডিফল্ট) |
| ঐচ্ছিক ফিল্টার যথার্থতা |
2/10/20/40/70/100μm |
2/10/20/40/70/100μm |
| ওয়াটার বোল ভলিউম |
45 সেমি³ |
45 সেমি³ |
| স্ট্যান্ডার্ড বোল উপাদান |
উচ্চ শক্তি স্বচ্ছ PC + ধাতু বিরোধী সংঘর্ষ কভার |
উচ্চ শক্তি স্বচ্ছ PC + ধাতু বিরোধী সংঘর্ষ কভার |
| নেট ওজন |
3.15 কেজি |
7.30 কেজি |
| প্রযোজ্য মাধ্যম |
শুষ্ক সংকুচিত বায়ু, অ-ক্ষয়কারী নিষ্ক্রিয় গ্যাস |
শুষ্ক সংকুচিত বায়ু, অ-ক্ষয়কারী নিষ্ক্রিয় গ্যাস |
| পরিবেষ্টিত তাপমাত্রা |
-5 ℃ ~ +60 ℃ (বাটির ভিতরে আইসিং নেই) |
-5 ℃ ~ +60 ℃ (বাটির ভিতরে আইসিং নেই) |
| ন্যূনতম স্টার্টআপ ড্রেন চাপ |
NC:0.15MPa / NO:0.1MPa |
NC:0.15MPa / NO:0.1MPa |
| রেটেড ট্রিটমেন্ট ফ্লো (0.5MPa, ΔP=0.05MPa) |
AF800-F16(G1½): 12000 L/min |
AF900-F20(G2): 20000 L/min |
1. পর্যায় 1: কেন্দ্রাতিগ জল বিচ্ছেদ নির্দেশিকা কাঠামো
-- বায়ুপ্রবাহ স্পর্শক দিক বরাবর উচ্চ গতিতে ঘোরে; কেন্দ্রাতিগ শক্তি তরল ঘনীভূত জল, তেলের ফোঁটা এবং বড় মরিচা কণাগুলিকে বাটির ভিতরের দেওয়ালে ফেলে দেয়, যা মাধ্যাকর্ষণ দ্বারা নীচে স্থির হয়। ফিল্টার উপাদানের লোড কমাতে এবং প্রতিস্থাপন চক্রকে প্রসারিত করতে 95% এর বেশি তরল দূষণকারীরা আগে থেকে আলাদা করা হয়।
2. পর্যায় 2: মাল্টি-লেয়ার ফাইবার ফিল্টার উপাদান
-- সেন্ট্রিফিউগাল ডিহাইড্রেশনের পরে সংকুচিত বাতাস মাল্টি-লেয়ার ফাইবার ফিল্টার কার্টিজের মধ্য দিয়ে যায় যাতে ক্ষুদ্র কঠিন ধুলো এবং সূক্ষ্ম তেলের অ্যারোসল কণাগুলিকে আটকাতে পারে। 2μm উচ্চ-নির্ভুল সংস্করণ যথার্থ আনুপাতিক ভালভ এবং ভ্যাকুয়াম সার্কিটের জন্য অতি-পরিষ্কার বায়ুর উত্স সরবরাহ করে।
3. ওয়াটার স্প্ল্যাশ বাফেল পার্টিশন বিল্ট-ইন অ্যাবোভ বোল
-- পরিষ্কার বায়ু পাইপলাইনে বায়ুপ্রবাহের মাধ্যমে তরল জলের গৌণ প্রবেশ এড়াতে নীচের অংশে স্থির জলকে বিচ্ছিন্ন করে৷
4. বিচ্ছিন্নযোগ্য জলের বোল + ড্রেন সমাবেশ
ড্রেন ভালভ দুটি ড্রেনেজ সমাধানের সাথে নীচে একত্রিত:
-- ম্যানুয়াল ড্রেন: ম্যানুয়ালি জমে থাকা জল নিষ্কাশন করতে নীচের বোতাম টিপুন৷
-- ফ্লোট স্বয়ংক্রিয় ড্রেন: জল স্বয়ংক্রিয়ভাবে ড্রেনেজ খোলার জন্য প্রান্তিক পর্যায়ে পৌঁছালে ফ্লোট বেড়ে যায়, অবিচ্ছিন্ন উত্পাদন লাইনের জন্য অনুপস্থিত অপারেশন
5. হার্ড Anodized অ্যালুমিনিয়াম খাদ প্রধান শরীর
-- অতি-নিম্ন বায়ু প্রবাহ প্রতিরোধের সাথে বড় স্ট্রেইট-থ্রু ফ্লো চ্যানেল, সম্পূর্ণ নিচে সুস্পষ্ট চাপ ড্রপ ছাড়াই স্থিতিশীল বায়ু সরবরাহ
-- বড়-প্রবাহ লোড; বিরোধী তেল এবং বিরোধী জারা পৃষ্ঠ চিকিত্সা.
1. তিনটি জল বাটি বিকল্প
1.1 স্ট্যান্ডার্ড স্বচ্ছ পিসি বাটি (ফ্যাক্টরি ডিফল্ট)
-- সুবিধা: রিয়েল-টাইম ভিজ্যুয়াল ওয়াটার লেভেল পর্যবেক্ষণ, ওয়ার্কশপের লোহার স্ক্র্যাপ দ্বারা ভাঙ্গন রোধ করতে ধাতু-বিরোধী সংঘর্ষের শেল দিয়ে সজ্জিত। শুকনো গৃহমধ্যস্থ সাধারণ স্বয়ংক্রিয় উত্পাদন লাইনের জন্য উপযুক্ত।
1.2 নাইলন ধাতব প্রতিরক্ষামূলক বাটি (প্রত্যয় M)
-- সুবিধা: উচ্চ প্রভাব প্রতিরোধের, তরল এবং UV আবহাওয়া প্রতিরোধের কাটা, কোন ভঙ্গুর ক্র্যাকিং ঝুঁকি. ধুলোযুক্ত তৈলাক্ত পেইন্টিং এবং উচ্চ-তাপমাত্রার মেশিন টুল কঠোর কাজের অবস্থার জন্য আদর্শ।
1.3 তরল স্তর গেজ সহ ধাতব বাটি (প্রত্যয় এমজি)
-- মেটাল বডিতে বাহ্যিক পর্যবেক্ষণ উইন্ডো, হালকা-ঢালযুক্ত বদ্ধ বিস্ফোরণ-প্রমাণ পরিবেশের জন্য পাঠযোগ্য জলের পরিমাণ, রাসায়নিক এবং বিস্ফোরণ-প্রুফ ওয়ার্কশপের জন্য পছন্দ।
2. দুটি অটো ড্রেন মডেল তুলনা টেবিল
|
মডেল |
টাইপ |
প্রযোজ্য পরিস্থিতি |
মূল বৈশিষ্ট্য |
| AD47 NC সাধারণত বন্ধ |
বন্ধ করার পর ড্রেন বন্ধ |
পিসি স্বচ্ছ বাটি জন্য ইউনিভার্সাল, বিরতিহীন একক মেশিন উত্পাদন |
যখন সরঞ্জাম বন্ধ হয়ে যায় তখন বায়ুচাপ ছাড়াই স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, পাইপলাইনের বায়ু ফুটো দূর করে এবং এয়ার কম্প্রেসার পাওয়ার খরচ বাঁচায় |
| AD48-6 NO সাধারণত খোলা |
ক্রমাগত স্বয়ংক্রিয় নিষ্কাশন |
ধাতু বাটি, 24-ঘন্টা নন-স্টপ উত্পাদন লাইন |
উচ্চতা বাড়াতে জল জমে একবার অবিরাম নিষ্কাশন, অনুপস্থিত ফুল-সাইকেল ওয়ার্কশপের জন্য উত্সর্গীকৃত |
3. ফিল্টার উপাদান নির্ভুলতা নির্বাচন নির্দেশিকা
-- 5μm স্ট্যান্ডার্ড ফিল্টার: বেশিরভাগ মেশিন টুলস, সিলিন্ডার এবং সোলেনয়েড ভালভের জন্য সর্বজনীন, সর্বোত্তম খরচ কর্মক্ষমতা
-- 2μm উচ্চ-নির্ভুলতা ফিল্টার: ভ্যাকুয়াম ইজেক্টর, যথার্থ আনুপাতিক নিয়ন্ত্রক, 3C ইলেকট্রনিক্স উত্পাদন লাইনের জন্য পরিষ্কার বায়ু সার্কিট
-- 10~100μm মোটা ফিল্টার: ডাউনস্ট্রিম নির্ভুল বায়ু উত্স উপাদানগুলি রক্ষা করতে এয়ার কম্প্রেসার আউটলেটে প্রাথমিক প্রি-ফিল্টার
1. বড় বোর অতি-নিম্ন প্রবাহ প্রতিরোধের
-- 1.25/1.5/2 ইঞ্চি স্ট্রেইট-থ্রু ভালভ বডি ছোট AF সিরিজের তুলনায় অনেক বড় ফ্লো ক্রস-সেকশন সহ। মাল্টি-সিলিন্ডার এবং মাল্টি-ভালভ দ্বীপের সিঙ্ক্রোনাস অ্যাকশনের সময় ন্যূনতম চাপ ক্ষয়, সমস্ত সরঞ্জামের জন্য স্থিতিশীল আউটপুট থ্রাস্ট।
2. বৃহৎ ক্ষমতার জল সঞ্চয়ের চেম্বার
-- 45cm³ বড় আয়তনের বাটি ঘন ঘন নিষ্কাশনের ফ্রিকোয়েন্সি হ্রাস করে, এয়ার কম্প্রেসার প্রধান পাইপলাইনে কেন্দ্রীভূত পরিস্রাবণের জন্য উপযুক্ত।
3. কঠোর কাজের অবস্থার জন্য সম্পূর্ণ কভারেজ
-- স্বচ্ছ পিসি/ধাতু বিস্ফোরণ-প্রমাণ বাটি বিনামূল্যে নির্বাচন, অন্দর, বহিরঙ্গন, পেইন্টিং ধুলো এবং রাসায়নিক বিস্ফোরণ-প্রমাণ পরিবেশের জন্য প্রযোজ্য।
4. মিলিত সম্পূর্ণ পুরো লাইন বায়ু উৎস সমাধান
-- AR800/AR900 বৃহৎ প্রবাহের চাপ নিয়ন্ত্রক এবং AL800/AL900 তেল কুয়াশা লুব্রিকেটারের সাথে AFC দুই-ইউনিট/AC থ্রি-ইউনিট বড় ধারণক্ষমতার এয়ার সার্ভিস অ্যাসেম্বলি, সম্পূর্ণ প্রধান বায়ু উৎস প্রক্রিয়াকরণ ইউনিটের সাথে মিলিত হতে পারে।
5. আমদানি করা ব্র্যান্ডের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য
-- আন্তর্জাতিক মূলধারার ব্র্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ মাউন্টিং মাত্রা, থ্রেড স্পেসিফিকেশন এবং ফিল্টার উপাদান আকার। পাইপলাইন বা বন্ধনী পরিবর্তন না করে এয়ার কম্প্রেসার প্রধান পাইপলাইন সংস্কারের জন্য সরাসরি প্রতিস্থাপন।
6. কম রক্ষণাবেক্ষণ এবং দীর্ঘ সেবা জীবন
-- কেন্দ্রাতিগ প্রাক-বিচ্ছেদ ফিল্টার উপাদান দূষণ গতি ধীর; ফিল্টার কার্টিজ ব্যবহারযোগ্য প্রতিস্থাপন খরচ কমাতে disassembled, পরিষ্কার এবং পুনরায় ব্যবহার করা যেতে পারে।
1. সমাধান 1: ভারী-শুল্ক উত্পাদন লাইন প্রধান বায়ু উত্স 3-ইউনিট সমাবেশ
-- এয়ার কম্প্রেসার আউটলেট → AF900-F20 ফিল্টার + AR900 রেগুলেটর + AL900 লুব্রিকেটর (AC900 থ্রি-পিস ইউনিট) → PA নাইলন প্রধান পাইপলাইন শাখা → 4V ভালভ দ্বীপ, MSQ রোটারি টেবিল সিলিন্ডার, প্রতিটি স্টেশনে 4F ফুট অপারেশন কনসোল
2. সমাধান 2: বিস্ফোরণ-প্রুফ লিথিয়াম ব্যাটারি এবং পেইন্টিং ওয়ার্কশপের জন্য তেল-মুক্ত দুই-ইউনিট সমাবেশ
-- এয়ার কম্প্রেসার মেইন পাইপলাইন → AF800-F16 মেটাল বাটি ফিল্টার + AR800 রেগুলেটর (AFC800 টু-ইউনিট, লুব্রিকেটর অপসারণ) → 50-VFE/50-VPE বিস্ফোরণ-প্রুফ সোলেনয়েড ভালভ + ZU ভ্যাকুয়াম ইজেক্টর গ্র্যাবিং স্টেশন
3. সমাধান 3: ছোট মেশিন টুল ক্লাস্টারগুলির জন্য কেন্দ্রীভূত বায়ু সরবরাহ
-- AF800-F12 (G1¼) উচ্চ প্রবাহ ফিল্টার → মাল্টি-ওয়ে PU/PA প্রধান পাইপলাইন 3F ফুট ভালভ, SC স্ট্যান্ডার্ড সিলিন্ডার এবং C110 এয়ার ব্লো বন্দুক সহ একাধিক মেশিন টুল সরবরাহ করে
-- বড় CNC মেশিন টুল ক্লাস্টার, ভারী স্ট্যাম্পিং এবং riveting সরঞ্জাম প্রধান বায়ু উৎস
-- লিথিয়াম ব্যাটারি আবরণ, সেল সমাবেশ বিস্ফোরণ-প্রমাণ স্বয়ংক্রিয় উত্পাদন লাইন
-- অটোমোবাইল সম্পূর্ণ যানবাহন পেইন্টিং, কালি এবং ধুলো বিস্ফোরণ-প্রমাণ কর্মশালা
-- বড় প্যাকেজিং লাইন, লজিস্টিক বাছাই মাল্টি-স্টেশন কেন্দ্রীভূত বায়ু সরবরাহ
-- রাসায়নিক পাইপলাইন ভালভ স্বয়ংক্রিয় নিয়ন্ত্রণ, তেল ও গ্যাস সম্পূর্ণ বায়ুসংক্রান্ত সরঞ্জাম সমর্থন করে
-- এয়ার কম্প্রেসার রুম হোস্ট ইনলেটে প্রাথমিক প্রি-ফিল্টার ডাউনস্ট্রিম নির্ভুল বায়ু উত্স উপাদানগুলিকে রক্ষা করতে
1. প্রবাহ নির্বাচনের নিয়ম
-- যদি একক পাইপলাইনে সিলিন্ডার এবং ভালভ দ্বীপের মোট বায়ু খরচ 6000 L/min এর বেশি হয়, AF800 নির্বাচন করতে হবে; 12000 এল/মিনিটের বেশি AF900 বেছে নিন। ছোট AF200/300 উচ্চ প্রবাহ সহ্য করতে পারে না, যার ফলে মারাত্মক চাপ কমে যায় এবং অপর্যাপ্ত সিলিন্ডার থ্রাস্ট হয়।
2. বোল নির্বাচন লাল লাইন
-- পেইন্টিং, কাটিং তরল তৈলাক্ত পরিবেশ, বহিরঙ্গন খোলা বাতাস এবং বিস্ফোরণ-প্রমাণ এলাকায় স্ট্যান্ডার্ড পিসি স্বচ্ছ বাটি ব্যবহার করা নিষিদ্ধ। প্রভাব পরে ক্র্যাকিং এবং জল ফুটো দ্বারা সৃষ্ট নিরাপত্তা বিপদ এড়াতে M/MG ধাতব সংস্করণে স্যুইচ করতে হবে।
3. ভ্যাকুয়াম সার্কিটের জন্য বাধ্যতামূলক নিয়ম
-- ভ্যাকুয়াম গ্র্যাবিং প্রোডাকশন লাইন শুধুমাত্র AFC টু-ইউনিট অ্যাসেম্বলি গ্রহণ করে (লুব্রিকেটর ছাড়া)। ZU/ZB ভ্যাকুয়াম ইজেক্টরের লুব্রিকেটিং তেল ব্লকিং অগ্রভাগ প্রতিরোধ করতে AL তেল কুয়াশা লুব্রিকেটর সিরিজে সংযুক্ত করা যাবে না।
4. ইন্সটলেশন ডিরেকশন স্ট্যান্ডার্ড
-- ভালভ বডির উপরে প্রিন্ট করা ইন/আউট এয়ারফ্লো তীর, তীর এয়ার ইনলেট দিক নির্দেশনা অনুসরণ করে কঠোরভাবে ইনস্টল করুন; ঘনীভূত জলের স্বাভাবিক বন্দোবস্ত এবং সংগ্রহ নিশ্চিত করতে জলের বাটিটি অবশ্যই উল্লম্বভাবে নীচের দিকে মুখ করতে হবে।
5. রক্ষণাবেক্ষণ চক্রের প্রয়োজনীয়তা
-- পিসি বাটি: প্রতিদিন জমে থাকা জল পরীক্ষা করুন; অটো ড্রেন মডেল সাপ্তাহিক ফ্লোট জ্যামিং পরিদর্শন করে
-- 5μm স্ট্যান্ডার্ড ফিল্টার উপাদান: প্রতি 30 দিনে পরিষ্কার করুন, প্রতি 15 দিনে ভারী ধূলিকণা পরিস্থিতিতে প্রতিস্থাপন করুন
-- 2μm উচ্চ নির্ভুলতা ফিল্টার উপাদান: প্রতি 15 দিন প্রতিস্থাপন করুন
-- রক্ষণাবেক্ষণের আগে: সামনের প্রধান HSV ম্যানুয়াল শাট-অফ ভালভ বন্ধ করুন, বাটি এবং ফিল্টার কার্টিজ অপসারণের আগে অবশিষ্ট পাইপলাইনের চাপ নিষ্কাশন করুন
SOLH AF800/AF900 বৃহৎ ক্ষমতার প্রধান পাইপলাইন এয়ার ফিল্টার 12000~20000 L/min অতি-উচ্চ প্রবাহ, ঐচ্ছিক অটো ফ্লোট ড্রেন এবং স্বচ্ছ/ধাতু বিস্ফোরণ-প্রুফ ওয়াটার বাটি, AR/AL800/900/900-এর সাথে মিলিত প্রাইমারি ইম্পিউর ইউনিট হিসাবে AR/AL800/900-এর সাথে মিলিত সেন্ট্রিফিউগাল প্রাক-বিচ্ছেদ কাঠামো গ্রহণ করে এয়ার কম্প্রেসার প্রধান লাইন, লিথিয়াম ব্যাটারি, পেইন্টিং এবং ভারী মেশিন টুল কেন্দ্রীভূত বায়ু সরবরাহ সিস্টেমের জন্য পৃথকীকরণ সরঞ্জাম।
