AP100 সিরিজ কমপ্যাক্ট প্রেসার রিলিফ ভালভ

ব্র্যান্ড:রিচ টেকনোলজি দ্বারা SOLH (睿其格科技)

পণ্যের অবস্থান

     AP100 সিরিজ হল ক্ষুদ্র বায়ুসংক্রান্ত সার্কিটের জন্য একটি সরাসরি-অভিনয় বসন্ত কমপ্যাক্ট রিলিফ ভালভ। চাপ প্রিসেট মান ছাড়িয়ে গেলে এটি স্বয়ংক্রিয়ভাবে সিস্টেমের চাপকে স্থিতিশীল করতে অতিরিক্ত বায়ু নিঃশেষ করে দেয়। ছোট আকার এবং সহজ চাপ টিউনিং সমন্বিত, এটি কমপ্যাক্ট বায়ুসংক্রান্ত সরঞ্জামের জন্য অতিরিক্ত চাপ সুরক্ষা এবং উচ্চ-সীমা চাপ নিয়ন্ত্রণ উপাদান হিসাবে কাজ করে।

গঠন ও কাজের নীতি

     -- কাঠামো: পাইলট নিয়ন্ত্রণ ছাড়াই সরাসরি অভিনয় বসন্ত রিটার্ন ত্রাণ নকশা

     --ওয়ার্কিং লজিক ক্লোজড স্টেট: সিস্টেমের চাপ সেট মানের চেয়ে কম ওপেন স্টেট: সিস্টেমের চাপ সেট মান পর্যন্ত পৌঁছে যায় বা ছাড়িয়ে যায়, অ্যাম্বিয়েন্টে বাতাস নিঃশেষ হয়ে যায় রিসেট স্টেট: চাপ প্রিসেট থ্রেশহোল্ডের নিচে নেমে গেলে ভালভ পুনরায় বন্ধ হয়ে যায়

     --সাধারণ যান্ত্রিক সমাবেশ সমন্বয় গাঁট, বসন্ত এবং স্পুল গঠিত

     -- অনুস্মারক: JIS স্ট্যান্ডার্ড নিরাপত্তা ভালভ হিসাবে প্রত্যয়িত নয়, শুধুমাত্র চাপ নিয়ন্ত্রণ এবং সার্কিট অতিরিক্ত চাপ নিয়ন্ত্রণের জন্য

মূল মূল বৈশিষ্ট্য

1. আল্ট্রা-কম্প্যাক্ট লাইটওয়েট একক ইউনিট

     সামগ্রিক মাত্রা 69 × 40 মিমি, নেট ওজন মাত্র 0.12 কেজি। স্বাধীন একক-বডি ডিজাইন সরাসরি ইনস্টলেশন সমর্থন করে, সরু এবং এমবেডেড সরঞ্জাম লেআউটের জন্য পুরোপুরি উপযুক্ত।

2. লকযোগ্য টুল-ফ্রি অ্যাডজাস্টমেন্ট নব

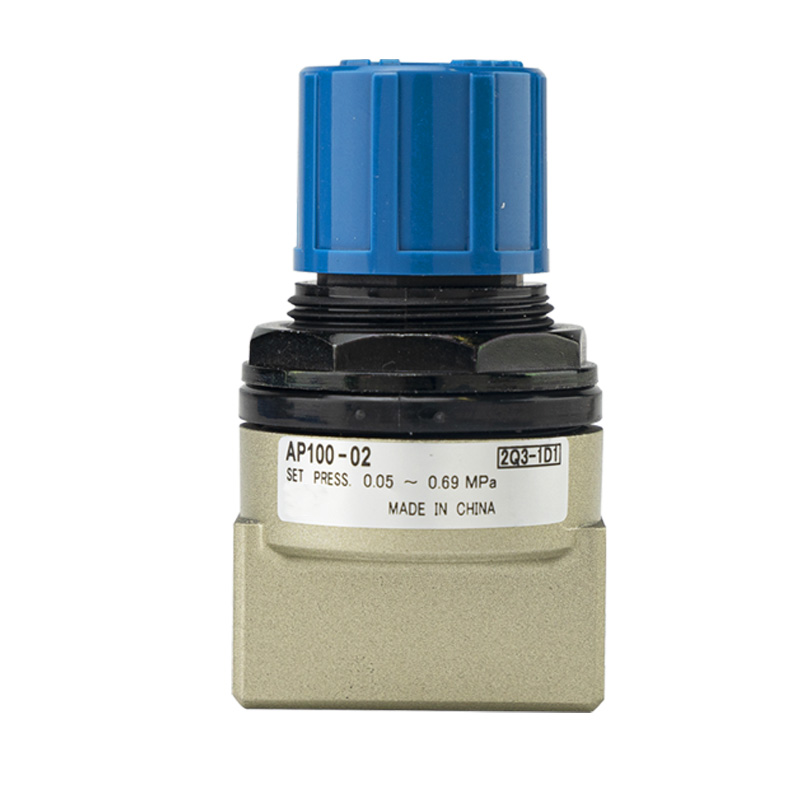

     নীল শীর্ষ গাঁট অতিরিক্ত সরঞ্জাম ছাড়া সরাসরি চাপ সেটিং উপলব্ধি. লকিং স্ট্রাকচার স্থিতিশীল দীর্ঘমেয়াদী অপারেশনের জন্য কম্পন বা ভুল অপারেশনের কারণে সৃষ্ট অনিচ্ছাকৃত চাপের পরিবর্তনকে বাধা দেয়।

3. ডুয়াল অ্যাডজাস্টেবল প্রেসার রেঞ্জ এবং হাই রিলিফ ফ্লো

     স্ট্যান্ডার্ড মডেল সামঞ্জস্যযোগ্য পরিসর: 0.05–0.69MPa নিম্ন-চাপ X201 সংস্করণ: 0.02–0.2MPa সর্বাধিক অনুমোদিত কাজের চাপ 1.0MPa হিট; বড় অভ্যন্তরীণ প্রবাহ চ্যানেল দ্রুত চাপ মুক্তি নিশ্চিত করে।

4. বৈচিত্র্যময় থ্রেড বিকল্প এবং নমনীয় মাউন্টিং

     উপলব্ধ পোর্ট মাপ: 1/8"(01), 1/4"(02) কাস্টমাইজযোগ্য থ্রেড মান: Rc, NPT, G থ্রেড দুটি ইনস্টলেশন উপায়: সরাসরি থ্রেডেড মাউন্টিং বা বন্ধনী ফিক্সিং ক্লিয়ার ইন/আউট মার্কিং একমুখী বায়ু প্রবাহ ইনস্টলেশন নিশ্চিত করে।

5. জারা প্রতিরোধী এবং স্থিতিশীল দীর্ঘ সেবা জীবন

     ডাই-কাস্ট অ্যালুমিনিয়াম খাদ ভালভ বডি -5℃ থেকে +60℃ পর্যন্ত বিস্তৃত তাপমাত্রা সহনশীলতা সহ। শুষ্ক সংকুচিত বাতাসের জন্য ডিজাইন করা হয়েছে, তৈলাক্তকরণ-মুক্ত অপারেশন রক্ষণাবেক্ষণ খরচ কম করে।

প্রযুক্তিগত বিশেষ উল্লেখ টেবিল

মডেল কোড সংজ্ঞা

উদাহরণ: AP100-02-B-N

     --AP100: পণ্যের ভিত্তি সিরিজ

     --01 / 02: সংশ্লিষ্ট পোর্টের মাত্রা

     --বি: মাউন্ট বন্ধনী দিয়ে সজ্জিত; ফাঁকা = বন্ধনী ছাড়া

     --N: NPT থ্রেড; ফাঁকা = আদর্শ Rc থ্রেড; F = G থ্রেড

     --প্রত্যয় X201: নিম্ন-চাপ সমন্বয় সংস্করণ

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     সিলিন্ডার বাফার এবং শেষ অবস্থানের প্রভাব শক শোষণ ডাউনস্ট্রিম চাপ নিয়ন্ত্রকদের জন্য ওভারপ্রেশার সুরক্ষা কমপ্যাক্ট জিগস এবং 3C, ইলেকট্রনিক এবং চিকিৎসা শিল্পের জন্য ছোট অটোমেশন সরঞ্জাম, সাধারণ বায়ুসংক্রান্ত বায়ু সার্কিটের জন্য উচ্চ চাপের সীমা লকিং ল্যাবরেটরি পরীক্ষা এবং পরীক্ষামূলক পাইপলাইনগুলির জন্য ধ্রুবক চাপের উপরের সীমা প্রয়োজন।

এক বাক্যের সারাংশ

     AP100 স্বাধীন কমপ্যাক্ট রিলিফ ভালভ লকযোগ্য নব সমন্বয়, 0.05–0.69MPa সামঞ্জস্যযোগ্য পরিসীমা এবং সরাসরি মাউন্টিং কাঠামোকে একীভূত করে, যা ক্ষুদ্র বায়ুসংক্রান্ত সিস্টেমের উপরের চাপ সীমা নিয়ন্ত্রণের জন্য সর্বোত্তম সমাধান।
