ASV সিরিজ দ্রুত নিষ্কাশন থ্রটল ভালভ

এএসভি সিরিজ দ্রুত নিষ্কাশন থ্রোটল ভালভ | সাইলেন্সার এবং ওয়ান-টাচ ফিটিং সহ 4-ইন-1 হাই-স্পিড নিউমেটিক স্পিড কন্ট্রোল ভালভ

ব্র্যান্ড: SOLH by Richge Technology | SMC ASV অরিজিনাল সিরিজের জন্য সম্পূর্ণ সামঞ্জস্যপূর্ণ প্রতিস্থাপন

1. পণ্য ওভারভিউ

     SOLH ASV সিরিজ হল a4-ইন-1 ইন্টিগ্রেটেড হাই-স্পিড নিউমেটিক কন্ট্রোল ভালভ যা দ্রুত নিষ্কাশন ফাংশন, নিষ্কাশন থ্রোটলিং রেগুলেশন, বিল্ট-ইন সাইলেন্সার এবং ওয়ান-টাচ ফিটিংকে একত্রিত করে। প্রচলিত সিঙ্গেল-ফাংশন স্পিড কন্ট্রোল ভালভ থেকে ভিন্ন, ASV সিরিজে ডবল কার্যকরী প্রবাহের ক্ষেত্র রয়েছে, যা দ্রুত সিলিন্ডার এক্সটেনশন এবং সামঞ্জস্যযোগ্য নীরব প্রত্যাহার সক্ষম করে। এটি উচ্চ-গতির সিলিন্ডার অ্যাকশন এবং স্থিতিশীল গতি নিয়ন্ত্রণের মধ্যে দ্বন্দ্বকে পুরোপুরি সমাধান করে, উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-গতি এবং কম-আওয়াজ বায়ুসংক্রান্ত অটোমেশন পরিস্থিতিগুলির জন্য মূল পছন্দের ভালভ হিসাবে পরিবেশন করে, মূল SMC ASV সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য।

2. মূল কাজের নীতি ও কার্যাবলী

     • ইনটেক স্ট্রোক (IN → আউট / সিলিন্ডার এক্সটেনশন): অভ্যন্তরীণ চেক ভালভ সম্পূর্ণরূপে শূন্য প্রবাহ প্রতিরোধের সঙ্গে প্রর্দশিত, উপলব্ধি বড়-প্রবাহ সোজা মাধ্যমে বায়ু গ্রহণ. এটি সিলিন্ডার এক্সটেনশন গতিকে ব্যাপকভাবে উন্নত করে এবং উচ্চ-গতির দ্রুত কর্মের প্রয়োজনীয়তা পূরণ করে।

     • এক্সস্ট স্ট্রোক (আউট → EXH / সিলিন্ডার প্রত্যাহার): চেক ভালভ স্বয়ংক্রিয়ভাবে বন্ধ হয়. নির্গমন বায়ু স্টেপলেস গতি সমন্বয়ের জন্য নির্ভুল সুই ভালভ থ্রটলিং এর মধ্য দিয়ে যায়, যখন অন্তর্নির্মিত সাইলেন্সার নিষ্কাশনের শব্দ দূর করে। এটি সামঞ্জস্যযোগ্য প্রত্যাহার গতি এবং নীরব অপারেশন অর্জন করে।

     • উচ্চতর উচ্চ-প্রবাহ কর্মক্ষমতা: কার্যকর বিভাগীয় প্রবাহ এলাকা সম্পর্কেসাধারণ AS সিরিজের গতি নিয়ন্ত্রণ ভালভের 2 গুণ, উচ্চ-গতির সিলিন্ডার আন্দোলন এবং উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক অপারেশনের জন্য শক্তিশালী প্রবাহ সমর্থন প্রদান করে।

3. মডেল কোডিং নিয়ম এবং প্যারামিটার সংজ্ঞা

  আদর্শ মডেল উদাহরণ: ASV310F-01-06A

     • এএসভি: সাইলেন্সার এবং ওয়ান-টাচ ফিটিং সহ 4-ইন-1 দ্রুত নিষ্কাশন থ্রটল ভালভের জন্য সিরিজ কোড

     • সাইজ কোড (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 পোর্ট স্পেসিফিকেশনের সাথে সম্পর্কিত

     • F: দ্রুত টিউব ইনস্টলেশনের জন্য এক-টাচ দ্রুত সংযোগকারী দিয়ে সজ্জিত

     • থ্রেড কোড (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • টিউব বাইরের ব্যাস কোড: φ4/φ6/φ8/φ10/φ12 বায়ুসংক্রান্ত টিউবে অভিযোজিত

     • প্রত্যয় সংজ্ঞা: A=পুশ-লক হ্যান্ডহুইল;S= থ্রেড প্রি-কোটেড সিলান্ট;N= ইলেক্ট্রোলেস নিকেল প্রলেপ

4. দুটি কাঠামোগত প্রকার এবং প্রয়োগের বৈশিষ্ট্য

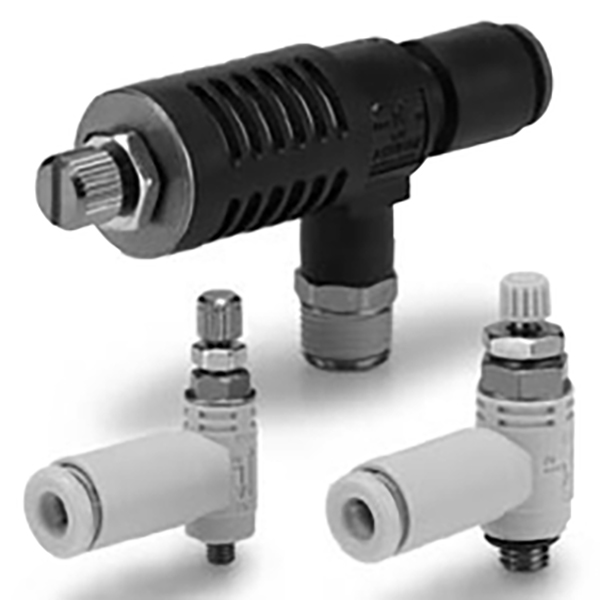

 4.1 কনুই টাইপ (ASV120F / ASV220F)

     • 90° কনুই স্টিয়ারিং কাঠামো, AS সিরিজের কনুই গতি নিয়ন্ত্রণ ভালভের মতো একই চেহারা, কমপ্যাক্ট এবং স্থান-সংরক্ষণ।

     • অ্যাসিমেট্রিক ইন্টারফেস ডিজাইন: একপাশে M3/M5 থ্রেড পোর্ট, অন্য দিকে এক-টাচ দ্রুত-ফিট পোর্ট।

     • ক্ষুদ্র ও ছোট সিলিন্ডার এবং সংকীর্ণ-স্থান সরঞ্জাম বিন্যাস পরিস্থিতির জন্য আদর্শ।

  4.2 T-টাইপ স্ট্রেইট থ্রু (ASV310F / 410F / 510F)

     • থ্রি-পোর্ট স্ট্রেইট-থ্রু স্ট্রাকচার: ইন থ্রেড এয়ার ইনলেট, আউট কুইক-ফিট এয়ার আউটলেট, এক্সএইচ বিল্ট-ইন সাইলেন্ট এক্সস্ট পোর্ট।

     • বৃহত্তর কার্যকর প্রবাহ এলাকা এবং নিম্ন প্রবাহ প্রতিরোধ, সিলিন্ডার অপারেটিং গতি সর্বাধিক।

     • স্ট্যান্ডার্ড, মাঝারি এবং বড় বোর হাই-স্পিড সিলিন্ডারের জন্য পছন্দের কাঠামো।

5. সম্পূর্ণ সিরিজ স্ট্যান্ডার্ড স্পেসিফিকেশন টেবিল

6. মূল প্রযুক্তিগত পরামিতি এবং উপাদান কনফিগারেশন

7. নির্বাচনের পার্থক্য: ASV বনাম সাধারণ AS সিরিজ স্পিড কন্ট্রোল ভালভ

8. পেশাদার ইনস্টলেশন এবং অপারেশন নির্দেশিকা

     • দিকনির্দেশক ইনস্টলেশন: ভালভ বডিতে তীর চিহ্ন অনুযায়ী কঠোরভাবে ইনস্টল করুন। সংযোগ করুনবন্দরে solenoid ভালভ এবংআউট পোর্ট অস্বাভাবিক গতি নিয়ন্ত্রণ ঘটাচ্ছে বিপরীত ইনস্টলেশন এড়াতে সিলিন্ডারে.

     • দ্রুত টিউব সংযোগ: বায়ুসংক্রান্ত টিউবটিকে ফ্ল্যাট করে কেটে ফেলুন এবং এটিকে সম্পূর্ণরূপে এক-টাচ ফিটিংয়ে ঢোকান যতক্ষণ না একটি "ক্লিক" শব্দ শোনা যায়, দৃঢ় এবং বায়ুরোধী সংযোগ নিশ্চিত করে৷

     • ভাইব্রেশন-প্রুফ লকিং অপারেশন: নিষ্কাশন প্রবাহ এবং সিলিন্ডারের গতি সামঞ্জস্য করতে হ্যান্ডহুইলটি ঘোরান৷লক করতে হ্যান্ডহুইলটি টিপুন এবং সরঞ্জাম কম্পন দ্বারা সৃষ্ট গতি প্রবাহ প্রতিরোধ;আনলক করতে হ্যান্ডহুইলটি টানুন মাধ্যমিক সমন্বয়ের জন্য।

এক বাক্যের সারাংশ

     SOLH ASV সিরিজ হল একটি পেশাদার 4-in-1 উচ্চ-গতির বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ যা দ্রুত নিষ্কাশন, নিষ্কাশন থ্রটলিং, নীরব শব্দ হ্রাস এবং এক-টাচ ফিটিংকে একীভূত করে। ডবল ফ্লো এরিয়া, পুশ-লক অ্যান্টি-ভাইব্রেশন স্ট্রাকচার এবং ফায়ারপ্রুফ টেকসই উপাদান সহ, এটি উচ্চ-গতি, উচ্চ-ফ্রিকোয়েন্সি এবং বায়ুসংক্রান্ত সিলিন্ডারের নীরব অপারেশন চাহিদা পূরণ করে, সাধারণ AS সিরিজের গতি নিয়ন্ত্রণ ভালভগুলির জন্য সর্বোত্তম আপগ্রেড প্রতিস্থাপন।
