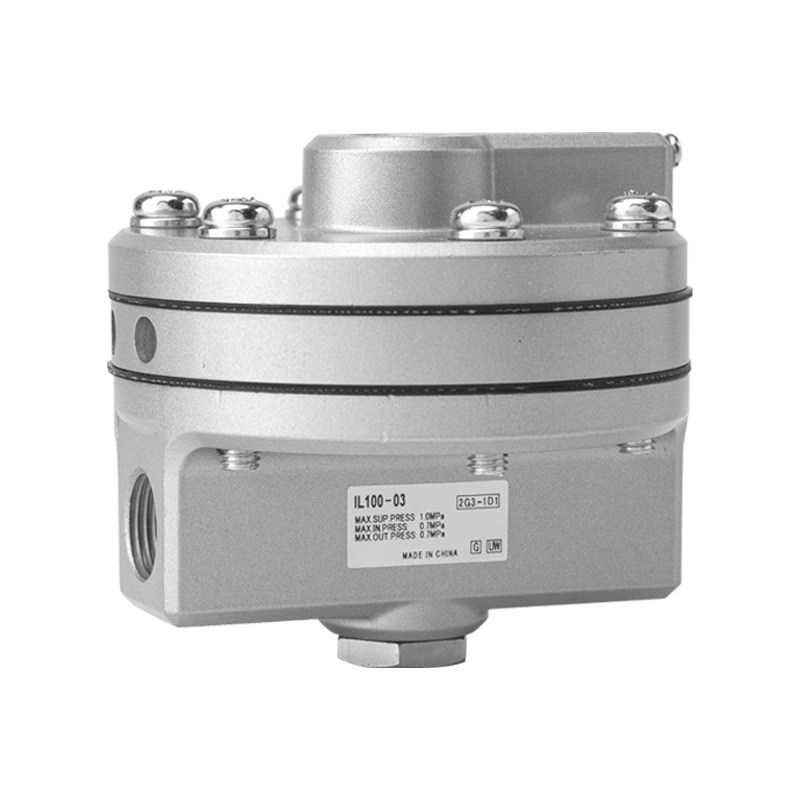

IL100 সিরিজ 1:1 যথার্থ বুস্টার রিলে (বায়ুসংক্রান্ত পরিবর্ধক)

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     IL100 সিরিজ হল একটি 1:1 নির্ভুল বুস্টার রিলে যা SMC আসল মডেলগুলির সাথে সম্পূর্ণভাবে বিনিময়যোগ্য, যা বায়ুসংক্রান্ত সংকেত পরিবর্ধক বা ভলিউম বুস্টার নামেও পরিচিত। এর মূল কাজ হল নিম্ন-প্রবাহ নিয়ন্ত্রণ সংকেতকে সমান-চাপ উচ্চ-প্রবাহ বায়ু আউটপুটে রূপান্তর করা। অসামান্য নির্ভুলতা, অতি-বৃহৎ প্রবাহ ক্ষমতা এবং অতি-দ্রুত প্রতিক্রিয়া গতি সমন্বিত, দীর্ঘ পাইপিং রান এবং বৃহৎ-আয়তনের বায়ুসংক্রান্ত অ্যাকুয়েটর দ্বারা সৃষ্ট ধীর প্রতিক্রিয়া সমস্যাগুলি কার্যকরভাবে সমাধান করে।

 মূল ফাংশন এবং কাজের নীতি

  1. মৌলিক সংজ্ঞা

       সুনির্দিষ্ট 1:1 চাপ ট্র্যাকিং সহ বায়ুসংক্রান্ত সংকেত এবং ভলিউম পরিবর্ধক (আউটপুট চাপ কঠোরভাবে ইনপুট সংকেত চাপের সমান)।

  2. অপারেশন লজিক

     --SIG (সিগন্যাল পোর্ট): পজিশনার বা চাপ নিয়ন্ত্রকদের থেকে নিম্ন-প্রবাহ নিয়ন্ত্রণ চাপ আউটপুট গ্রহণ করে

     --SUP (সাপ্লাই পোর্ট): প্রধান সংকুচিত বায়ু সরবরাহের সাথে সংযোগ করুন, সর্বোচ্চ সরবরাহ চাপ 1.0 MPa

     --আউট (আউটপুট পোর্ট): বড় অ্যাকচুয়েটর চালানোর জন্য অভিন্ন চাপে উচ্চ-প্রবাহ বাতাস সরবরাহ করে

     --EXH (এক্সস্ট পোর্ট): নিয়ন্ত্রণ সংকেত চাপ কমে গেলে দ্রুত অবশিষ্ট বায়ু নিঃশেষ করে দেয়

 3. মূল মান

     আউটপুট প্রবাহকে প্রশস্ত করার সময় সঠিক সংকেত চাপ বজায় রাখুন, অ্যাকচুয়েটর চলাচলকে তীব্রভাবে দ্রুততর করুন।

মূল মূল বৈশিষ্ট্য

   1. অতি-উচ্চ প্রবাহ এবং তাত্ক্ষণিক প্রতিক্রিয়া

     -- সর্বোচ্চ প্রবাহ ক্ষমতা: 0.7 MPa সরবরাহ চাপের অধীনে 6,000 L/min (ANR)

     -- প্রবাহ সহগ Cv = 1.1

     --দীর্ঘ-দূরত্বের পাইপিং, বড় বোর সিলিন্ডার এবং বড় ডায়াফ্রাম অ্যাকচুয়েটরগুলির জন্য পারফেক্ট

   2. উচ্চ-নির্ভুলতা 1:1 চাপ ট্র্যাকিং

     --রৈখিক ত্রুটি ±1% সম্পূর্ণ স্কেলের মধ্যে

     --হিস্টেরেসিস ≤ 1% সম্পূর্ণ স্কেল

     -- শূন্য চাপ ড্রপ এবং দীর্ঘমেয়াদী প্রবাহের সাথে সঠিক চাপের প্রতিলিপি

   3. একাধিক পোর্ট থ্রেড বিকল্প

     --পোর্টের আকার: 02 (Rc1/4), 03 (Rc3/8)

     -- স্ট্যান্ডার্ড থ্রেড: Rc; ঐচ্ছিক NPT (প্রত্যয় N), G সমান্তরাল থ্রেড (প্রত্যয় F)

     --চারটি উত্সর্গীকৃত পোর্ট: SIG সংকেত, SUP সরবরাহ, আউট আউটপুট, EXH নিষ্কাশন

   4. প্রশস্ত তাপমাত্রা এবং বিশেষ কাস্টম সংস্করণ

     --স্ট্যান্ডার্ড মডেল: -5 ~ +60℃

     --নিম্ন তাপমাত্রা এল সংস্করণ: -30 ~ +60℃

     --উচ্চ তাপমাত্রা টি সংস্করণ: -5 ~ +100℃

     --কপার-মুক্ত এস সংস্করণ: অর্ধপরিবাহী উত্পাদন এবং উচ্চ-বিশুদ্ধ নিষ্ক্রিয় গ্যাসের সাথে সামঞ্জস্যপূর্ণ

   5. টেকসই কমপ্যাক্ট স্ট্রাকচার

     --প্রধান শরীর: সিলভার বিরোধী জারা পেইন্ট আবরণ সঙ্গে অ্যালুমিনিয়াম খাদ

     -- নেট ওজন: 0.56 কেজি

     --দুটি মাউন্ট পদ্ধতি: সরাসরি থ্রেডেড ইনস্টলেশন; ঐচ্ছিক ধাতু মাউন্টিং বন্ধনী (প্রত্যয় B)

সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন টেবিল

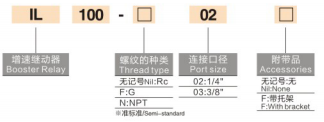

মডেল কোড ব্যাখ্যা (IL100-□-□-□-□)

   উদাহরণ: IL100-02-N-L-B

     --IL100: বেস সিরিজ কোড

     --02/03: পোর্ট সাইজ (1/4"/3/8")

     --থ্রেড প্রত্যয়: N=NPT থ্রেড; কোন প্রত্যয়=Rc; F=G থ্রেড

     --বিশেষ সংস্করণ প্রত্যয়: L=low temp; টি = উচ্চ তাপমাত্রা; S = তামা-মুক্ত

     --বি: মাউন্টিং ব্র্যাকেট দিয়ে সজ্জিত (কোন প্রত্যয় নেই = বন্ধনী ছাড়া)

   সাধারণ স্ট্যান্ডার্ড মডেল

     --IL100-02: Rc1/4 পোর্ট, স্ট্যান্ডার্ড তাপমাত্রা, কোন বন্ধনী নেই

     --IL100-03-B: Rc3/8 পোর্ট, মান তাপমাত্রা, মাউন্টিং বন্ধনী সহ

     --IL100-N03-L: NPT 3/8 থ্রেড, নিম্ন-তাপমাত্রা প্রতিরোধী বৈকল্পিক

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     --প্রসেস কন্ট্রোল ভালভ: বায়ুসংক্রান্ত নিয়ন্ত্রণকারী ভালভ এবং ডায়াফ্রাম অ্যাকুয়েটর, অ্যাকচুয়েশনের গতি বাড়াতে পজিশনারের সাথে যুক্ত

     --দীর্ঘ-দূরত্বের যন্ত্র এয়ার পাইপলাইন: ট্রান্সমিটার এবং অ্যাকুয়েটরগুলির মধ্যে দীর্ঘ টিউবিংয়ের কারণে ধীর প্রতিক্রিয়া দূর করুন

     --বড়-আয়তনের বায়ুসংক্রান্ত সিলিন্ডার: ভারী-শুল্ক উত্তোলন, ক্ল্যাম্পিং এবং বড় স্ট্রোক যান্ত্রিক অ্যাকুয়েটর

     --উচ্চ-নির্ভুল পজিশনিং লুপ: বায়ুসংক্রান্ত সিস্টেমের জন্য সঠিক চাপ ফলো-আপ এবং দ্রুত প্রতিক্রিয়া প্রয়োজন

     --সেমিকন্ডাক্টর এবং উচ্চ-বিশুদ্ধতা গ্যাস সরঞ্জাম: পরিষ্কার প্রক্রিয়া পরিবেশের জন্য তামা-মুক্ত S ভেরিয়েন্ট

এক বাক্যের সারাংশ

     SOLH IL100 বিনিময়যোগ্য বুস্টার রিলে 1:1 সুনির্দিষ্ট চাপ ট্র্যাকিং, সর্বোচ্চ 6000 L/মিনিট উচ্চ প্রবাহ এবং ±1% অতি দ্রুত প্রতিক্রিয়া সহ উচ্চ রৈখিকতা প্রদান করে, বিশেষভাবে দীর্ঘ পাইপিং এবং বড়-আয়তনের বায়ুসংক্রান্ত সিস্টেমে ধীরগতির অ্যাকচুয়েশন ল্যাগ দূর করার জন্য ডিজাইন করা হয়েছে।
