M5 সিরিজ 5/2 উপায় যান্ত্রিক ভালভ | M5 থ্রেড স্ট্রোক এবং ম্যানুয়াল কন্ট্রোল ভালভ

ব্র্যান্ড: SOLH by Richge Technology | M5×0.8 থ্রেড সহ 5/2 ওয়ে স্প্রিং রিটার্ন মেকানিক্যাল এবং হ্যান্ড কন্ট্রোল ভালভ

1. পণ্য ওভারভিউ

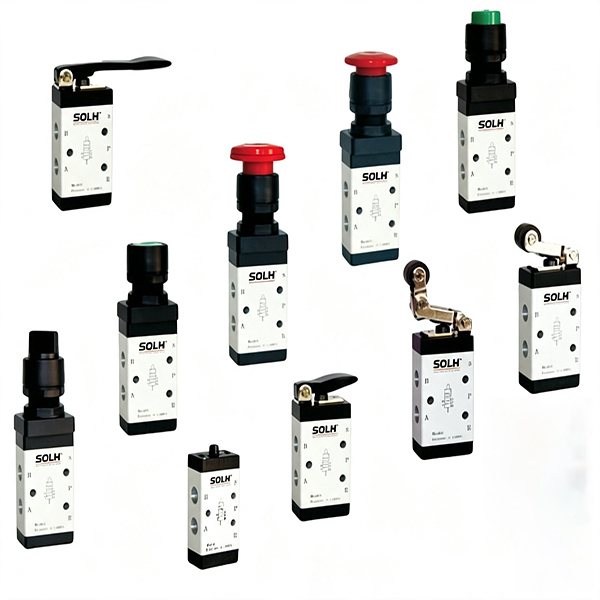

     SOLH M5 সিরিজটি একটি পেশাদার5/2 উপায় স্পুল-টাইপ যান্ত্রিক ভালভ ইউনিফাইড M5×0.8 ফাইন থ্রেড ইন্টারফেস সহ। কয়েল-মুক্ত ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি বাহ্যিক যান্ত্রিক শক্তি এবং স্বয়ংক্রিয় স্প্রিং রিসেট দ্বারা বিশুদ্ধভাবে বায়ু সার্কিট বিপরীতমুখী হয়। সিলিন্ডার স্ট্রোক লিমিট পজিশনিং, ইন-প্লেস সিগন্যাল ফিডব্যাক এবং ইকুইপমেন্ট ম্যানুয়াল স্টার্ট-স্টপ নিউমেটিক কন্ট্রোলের জন্য ব্যাপকভাবে প্রয়োগ করা হয়েছে। সম্পূর্ণ সিরিজ দুটি মূল ধরনের কভার করে: যান্ত্রিক ট্রিগার (রোলার / প্লাঞ্জার) এবং ম্যানুয়াল নিয়ন্ত্রণ (বোতাম / লিভার)। এটি সরাসরি প্রতিস্থাপনের জন্য AirTAC M5 সিরিজ এবং সর্বজনীন গার্হস্থ্য যান্ত্রিক ভালভের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য।

  1.1 স্ট্যান্ডার্ড এয়ার পোর্ট সংজ্ঞা

     • পি পোর্ট: প্রধান সংকুচিত বায়ু খাঁড়ি

     • A/B ওয়ার্কিং পোর্ট: টেলিস্কোপিক নিয়ন্ত্রণের জন্য ডাবল-অ্যাক্টিং সিলিন্ডারের সাথে সংযোগ করুন

     • R1/R2 ডুয়াল এক্সস্ট পোর্ট: ভালভ বডির সাইড-মাউন্ট করা নিষ্কাশন পোর্ট, শব্দ কমানো এবং ধুলো প্রতিরোধের জন্য মাইক্রো মাফলার ইনস্টলেশনের সাথে সরাসরি সামঞ্জস্যপূর্ণ

     • মূল ফাংশন: 5/2 উপায় স্প্রিং রিটার্ন গঠন, স্বয়ংক্রিয়ভাবে বাহ্যিক বল মুছে ফেলার পরে মূল অবস্থায় রিসেট

2. মডেল কোডিং এবং হেড টাইপ সিলেকশন গাইড (কোর সিলেকশন বেসিস)

 1. ইউনিফাইড কোডিং নিয়ম: M5【হেড কোড】-05 (05 মানে সম্পূর্ণ সিরিজের জন্য ইউনিফাইড M5 থ্রেড পোর্ট)

 2. মডেল উদাহরণ: M5R-05 | রোলার লিভার টাইপ 5/2 ওয়ে মেকানিক্যাল ভালভ স্ট্যান্ডার্ড M5 থ্রেড পোর্ট সহ

3. মূল প্রযুক্তিগত পরামিতি

4. কাঠামোগত মূল সুবিধা

     • সুষম স্পুল গঠন: বায়ু উৎস ফিরে চাপ হস্তক্ষেপ থেকে মুক্ত, সুষম স্লাইড স্পুল নকশা দত্তক. সংবেদনশীল এবং লাইটওয়েট অপারেশন সহ বিপরীতমুখী ক্রিয়া সম্পূর্ণ করতে শুধুমাত্র ছোট বাহ্যিক শক্তির প্রয়োজন।

     • ডুয়াল স্প্লিট এক্সজস্ট ডিজাইন: স্বাধীন R1/R2 বাহ্যিক লেআউট সহ দ্বিপাক্ষিক নিষ্কাশন পোর্ট। স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে দক্ষ শব্দ হ্রাস এবং ধুলো বিচ্ছিন্নতা উপলব্ধি করতে সরাসরি মাইক্রো মাফলার ইনস্টল করুন।

     • মাল্টি-কোণ ইনস্টলেশন: ভালভ শরীরের উপরের এবং নীচের অংশ মাউন্ট গর্ত সঙ্গে সংরক্ষিত হয়, বিভিন্ন সরঞ্জাম স্থান বিন্যাস মানিয়ে নির্বিচারে কোণ স্থির ইনস্টলেশন সমর্থন করে.

     • সম্পূর্ণ সিরিজ ইউনিভার্সাল ইন্টারচেঞ্জেবিলিটি: সম্পূর্ণ M5 সিরিজের জন্য ইউনিফাইড সামগ্রিক ভালভ শরীরের আকার, বিনামূল্যে প্রতিস্থাপন এবং মডুলার সমাবেশের জন্য একই স্পেসিফিকেশন মেনিফোল্ড বেসের সাথে সামঞ্জস্যপূর্ণ।

5. সহায়ক আনুষাঙ্গিক এবং বহুগুণ বেস

     • M5 ম্যানিফোল্ড বেস (M5M): 1F/2F/3F মাল্টি-লিঙ্ক ম্যানিফোল্ড প্লেট, কেন্দ্রীভূত পি-পোর্ট এয়ার সাপ্লাই উপলব্ধি করে, সার্কিট লেআউটকে সরল করতে বিক্ষিপ্ত একক-ভালভ পাইপিং প্রতিস্থাপন করে।

     • সহায়ক সহায়ক: M5 থেকে G1/8 হ্রাসকারী স্ট্রেইট ফিটিংস, M5 মাইক্রো মাফলার, M5 কুইক কানেক্টর (মেলিং φ3/φ4 এয়ার পাইপ), ফিক্সড মাউন্টিং বন্ধনী।

6. নির্বাচনের পার্থক্য: M5 বনাম S3 যান্ত্রিক ভালভ

7. ক্লাসিক অ্যাপ্লিকেশন সার্কিট

     • সিলিন্ডার সীমা নিয়ন্ত্রণ: সিলিন্ডার ব্যাফেল M5R রোলার যান্ত্রিক ভালভকে ট্রিগার করে, 4V সোলেনয়েড ভালভকে নিয়ন্ত্রণ করতে পাইলট এয়ার সিগন্যাল আউটপুট করে, সিলিন্ডার নির্ধারিত অবস্থানে পৌঁছালে স্বয়ংক্রিয়ভাবে রিভার্সিং উপলব্ধি করে।

     • ম্যানুয়াল স্টার্ট-স্টপ কন্ট্রোল: M5PP মাশরুম বোতাম ভালভ সরাসরি অন-সাইট ম্যানুয়াল অপারেশনের জন্য ছোট ডাবল-অভিনয় সিলিন্ডারের টেলিস্কোপিক অ্যাকশন নিয়ন্ত্রণ করে।

     • সমাবেশ লাইন টুলিং সনাক্তকরণ: M5B প্লাঞ্জার টপ রড ভালভ একটি ছাঁচ ইন-প্লেস সনাক্তকরণ সুইচ হিসাবে কাজ করে যাতে টুলিং পজিশনিংয়ের জন্য স্বয়ংক্রিয় বায়ুসংক্রান্ত লজিক ট্রিগার করা যায়।

এক বাক্যের সারাংশ

     SOLH M5 সিরিজ হল একটি পূর্ণ-কার্যকর 5/2 উপায়ে একীভূত M5×0.8 থ্রেড সহ স্প্রিং রিটার্ন মেকানিক্যাল ভালভ। যান্ত্রিক স্ট্রোক সীমা এবং একাধিক ম্যানুয়াল কন্ট্রোল মোড একত্রিত করে, এতে সংবেদনশীল ক্রিয়া, টেকসই কর্মক্ষমতা এবং সর্বজনীন বিনিময়যোগ্যতা রয়েছে, যা সিলিন্ডার সংকেত প্রতিক্রিয়া এবং সরঞ্জাম ম্যানুয়াল বায়ুসংক্রান্ত স্যুইচিংয়ের জন্য পছন্দের মাইক্রো বায়ুসংক্রান্ত নিয়ন্ত্রণ উপাদান।
