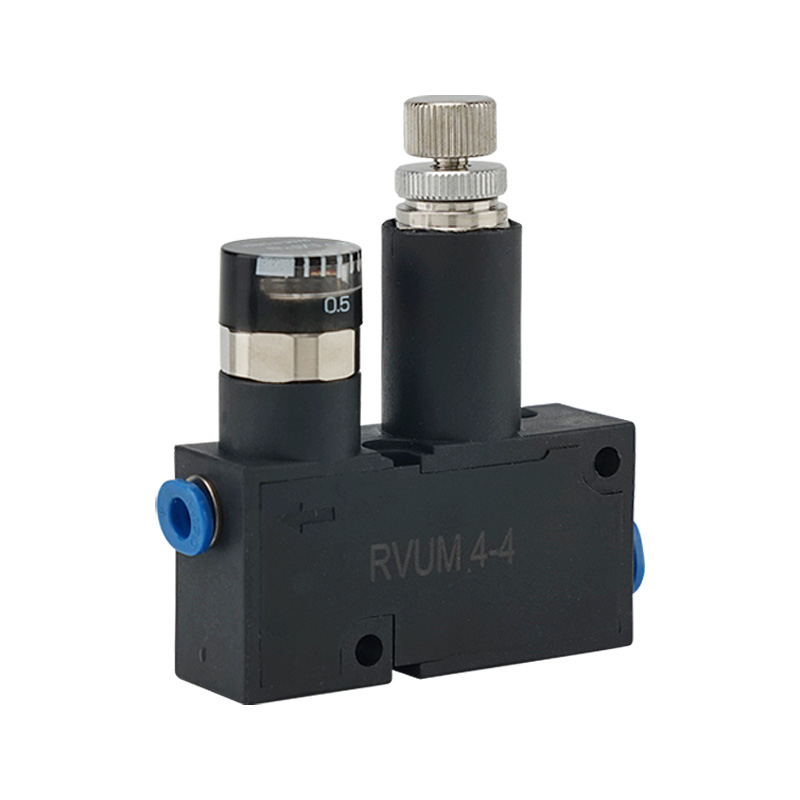

RVUM সিরিজ মিনি প্রেসার রেগুলেটর ভালভ

আরভিইউএম সিরিজ মিনি প্রেসার রেগুলেটর ভালভ | কমপ্যাক্ট ডাইরেক্ট-অ্যাক্টিং পিস্টন এয়ার প্রেসার হ্রাসকারী ভালভ ওয়ান-টাচ ফিটিং সহ

ব্র্যান্ড: SOLH by Richge Technology | আল্ট্রা-কম্প্যাক্ট যথার্থ বায়ুসংক্রান্ত চাপ নিয়ন্ত্রক

1. পণ্য ওভারভিউ

     SOLH RVUM সিরিজ হল একটিআল্ট্রা-কম্প্যাক্ট ডাইরেক্ট-অ্যাক্টিং পিস্টন টাইপ মাইক্রো প্রেসার রেগুলেটর ভালভ, বিশেষভাবে স্পেস-সীমিত ক্ষুদ্র বায়ুসংক্রান্ত সার্কিটগুলির জন্য উন্নত। এটি রিলিফ-টাইপ (স্ট্যান্ডার্ড) এবং নন-রিলিফ-টাইপ স্ট্রাকচার উভয়কেই সমর্থন করে, এতে নমনীয় সোজা/কনুই সংযোগের বিকল্প, ইন্টিগ্রেটেড ওয়ান-টাচ ফিটিং এবং 0.1–0.8MPa নির্ভুল চাপ নিয়ন্ত্রণ রয়েছে। অতি-ছোট লাইটওয়েট ডিজাইন, বৈচিত্র্যময় মাউন্টিং পদ্ধতি এবং স্থিতিশীল চাপের আউটপুট সহ, এটি সূক্ষ্ম ক্ষুদ্র প্রবাহের পরিস্থিতিতে ব্যাপকভাবে প্রয়োগ করা হয় যেমন বিতরণ, ভ্যাকুয়াম শোষণ এবং মাইক্রো এয়ার ব্লোয়িং, ক্ষুদ্রাকৃতি স্বয়ংক্রিয় সরঞ্জামগুলির জন্য সর্বোত্তম চাপ স্থিতিশীল সমাধান হিসাবে পরিবেশন করে।

2. মূল অবস্থান এবং কাজের নীতি

     • স্ট্রাকচারাল ডিজাইন: উচ্চ-নির্ভুলতা সরাসরি-অভিনয় পিস্টন গঠন, দুটি সংস্করণে উপলব্ধ: মান ত্রাণ টাইপ এবং ঐচ্ছিক অ-ত্রাণ টাইপ, বিভিন্ন সার্কিট চাপ নিয়ন্ত্রণ চাহিদা পূরণ.

     • যথার্থ চাপ স্থিতিশীলতা: 0.1MPa থেকে 0.8MPa পর্যন্ত স্থিতিশীল সামঞ্জস্যযোগ্য আউটপুট চাপ সহ সর্বাধিক খাঁড়ি চাপ 0.9MPa এ পৌঁছায়। ত্রাণ-টাইপ নকশা ধ্রুবক নিম্নধারার চাপ বজায় রাখার জন্য স্বয়ংক্রিয়ভাবে অতিরিক্ত চাপ বায়ুকে নিঃশেষ করে দেয়।

     • প্রযোজ্য মাধ্যম: বিশুদ্ধ সংকুচিত বায়ু, সমর্থনকারী তেল-মুক্ত তৈলাক্তকরণ অপারেশন, সম্পূর্ণরূপে পরিষ্কার এবং নির্ভুল বায়ুসংক্রান্ত কাজের পরিবেশে অভিযোজিত।

3. অসামান্য পণ্য বৈশিষ্ট্য

  3.1 আল্ট্রা-কম্প্যাক্ট এবং লাইটওয়েট বডি

     সম্পূর্ণ ভালভ বডি অত্যন্ত ছোট পেশার স্থান সহ ক্ষুদ্রাকৃতির সমন্বিত নকশা গ্রহণ করে। এটি বিল্ট-ইন ইনস্টলেশন, প্যানেল মাউন্টিং এবং সংকীর্ণ জিগ স্পেস লেআউটের জন্য পুরোপুরি উপযুক্ত, ক্ষুদ্র বায়ুসংক্রান্ত সিস্টেমের জন্য শূন্য-স্থান দখল অপ্টিমাইজেশান উপলব্ধি করে।

  3.2 নমনীয় এক-টাচ ফিটিং পাইপিং

     IN এবং OUT উভয় পোর্টই সোজা এবং কনুই ধরনের বিনামূল্যে সুইচিং সমর্থন করে। মেট্রিক φ4/φ6 এবং ইম্পেরিয়াল 5/32"/1/4" বায়ুসংক্রান্ত টিউবের সাথে সামঞ্জস্যপূর্ণ। টুল-ফ্রি প্লাগ-ইন ইনস্টলেশন শক্তিশালী সামঞ্জস্যের সাথে সাইটের পাইপিং এবং পরিবর্তন দক্ষতাকে ব্যাপকভাবে উন্নত করে।

  3.3 উচ্চ-নির্ভুল স্থিতিশীল চাপ নিয়ন্ত্রণ

     প্রফেশনাল 0–0.8MPa প্রেসার গেজ ±5% FS এর রেগুলেশন নির্ভুলতার সাথে সজ্জিত। এটি স্বয়ংক্রিয় বিতরণ, ওয়ার্কপিস ভ্যাকুয়াম শোষণ, মাইক্রো এয়ার ব্লোয়িং এবং পজিশনিং কন্ট্রোলের মতো ছোট-প্রবাহ নির্ভুল পরিস্থিতিগুলির জন্য অতি-স্থিতিশীল চাপের আউটপুট সরবরাহ করে, কার্যকরভাবে পণ্যের নির্ভুলতাকে প্রভাবিত করে চাপের ওঠানামা এড়িয়ে যায়।

  3.4 বৈচিত্রপূর্ণ মাউন্টিং পদ্ধতি

     স্বাধীন সরাসরি ইনস্টলেশন এবং বন্ধনী সমন্বিত ক্লাস্টার ইনস্টলেশন সমর্থন করে। এটি একক-পয়েন্ট স্বাধীন চাপ নিয়ন্ত্রণ এবং মাল্টি-লুপ সমন্বিত কেন্দ্রীভূত চাপ নিয়ন্ত্রণ উপলব্ধি করে বিভিন্ন সরঞ্জাম বিন্যাসের প্রয়োজনীয়তার সাথে নমনীয়ভাবে মানিয়ে নিতে পারে।

  3.5 টেকসই এবং নির্ভরযোগ্য কর্মক্ষমতা

     ভালভ বডিটি উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ এবং রজন উপাদান দিয়ে তৈরি, চমৎকার জারা প্রতিরোধের এবং কাঠামোগত স্থায়িত্ব সহ। কাজের তাপমাত্রা 0 ℃ থেকে 60 ℃ (অ-হিমাঙ্কিত পরিবেশ), শিল্প উত্পাদন পরিস্থিতিতে দীর্ঘ-চক্র স্থিতিশীল অপারেশন নিশ্চিত করে।

4. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ

5. মডেল কোডিং নিয়ম এবং নির্বাচনের উদাহরণ

  5.1 সম্পূর্ণ মডেল সংজ্ঞা

     স্ট্যান্ডার্ড মডেল বিন্যাস: RVUM - [টিউব স্পেক] - [টিউব স্পেক] - [প্রত্যয়]

     • আরভিইউএম: অতি-কম্প্যাক্ট পিস্টন টাইপ মিনি চাপ নিয়ন্ত্রক জন্য সিরিজ কোড

     • টিউব স্পেক কোড: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • প্রত্যয় ক: স্পষ্টতা চাপ গেজ দিয়ে সজ্জিত

 5.2 সাধারণ মডেল অ্যাপ্লিকেশন কেস

     • আরভিইউএম6-6: প্রচলিত ক্ষুদ্র বায়ুসংক্রান্ত সার্কিটের জন্য φ6 স্ট্রেইট ইনলেট + φ6 সোজা আউটলেট সহ বেসিক মডেল

     • আরভিইউএম6-6-A: φ6 স্ট্রেইট ইনলেট এবং আউটলেট বিল্ট-ইন প্রেসার গেজ সহ, ভিজ্যুয়াল প্রেসার রেগুলেশন উপলব্ধি করে

     • আরভিইউএম4-6: φ4 সোজা খাঁড়ি + φ6 কনুই আউটলেট, সংকীর্ণ স্থান এবং মাইক্রো-ফ্লো পাইপলাইনের জন্য ছোট-ক্যালিবার অ্যাসিমেট্রিক মডেল

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • মাইক্রো অটোমেশন ইকুইপমেন্ট এবং জিগস: ব্যাপকভাবে 3C ইলেকট্রনিক সরঞ্জাম, চিকিৎসা ডিভাইস, ছোট রোবোটিক অস্ত্র এবং নির্ভুল টুলিং ফিক্সচারে ব্যবহৃত হয়।

     • নির্ভুলতা ছোট-প্রবাহ নিয়ন্ত্রণ: স্বয়ংক্রিয় বিতরণ, ভ্যাকুয়াম ওয়ার্কপিস শোষণ, মাইক্রো এয়ার ব্লো ক্লিনিং এবং সুনির্দিষ্ট পজিশনিং চাপ নিয়ন্ত্রণের জন্য পেশাদার।

     • কমপ্যাক্ট ইন্টিগ্রেটেড সিস্টেম: সরঞ্জাম বিল্ট-ইন ইনস্টলেশন, প্যানেল এমবেডেড মাউন্টিং এবং মাল্টি-লুপ ক্লাস্টার ইন্টিগ্রেটেড বায়ুসংক্রান্ত সিস্টেমের জন্য আদর্শ।

     • সোলেনয়েড ভালভ রিয়ার সার্কিট: গৌণ চাপ হ্রাস এবং স্থিতিশীল চাপ আউটপুট, বায়ুচাপ ওঠানামা দূর করার জন্য সরাসরি সোলেনয়েড ভালভের নিচের দিকে ইনস্টল করা হয়েছে।

7. পণ্য সিরিজ তুলনা এবং নির্বাচন নির্দেশিকা

এক বাক্যের সারাংশ

     SOLH RVUM সিরিজের মিনি প্রেসার রেগুলেটর অতি-কমপ্যাক্ট আকার, নমনীয় এক-টাচ পাইপিং এবং 0.1-0.8MPa নির্ভুল চাপ নিয়ন্ত্রণকে একীভূত করে, যা স্থান-সীমিত মাইক্রো নিউম্যাটিক সার্কিট এবং নির্ভুল ছোট-প্রবাহ স্বয়ংক্রিয় সরঞ্জামগুলির জন্য সর্বাধিক মিলিত উচ্চ-স্থায়িত্ব চাপ স্থিতিশীল সমাধান।
