ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

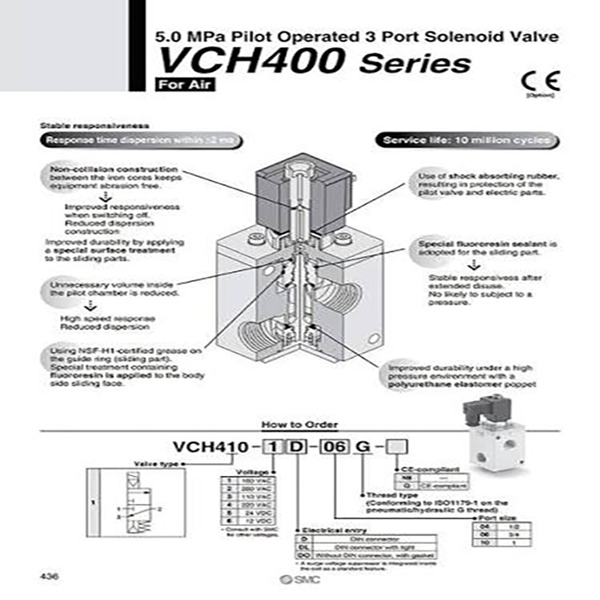

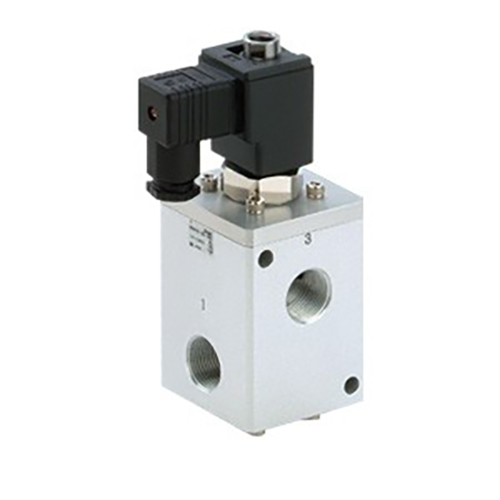

রিচ টেকনোলজির অধীনে SOLH দ্বারা বিকশিত এবং উত্পাদিত, VCH400 সিরিজ (সাধারণত VCH410 হিসাবে উল্লেখ করা হয়) একটি উচ্চ-চাপ পাইলট-চালিত 3-পোর্ট পপেট সোলেনয়েড ভালভ। মাঝারি ও উচ্চ-চাপের সংকুচিত বায়ু এবং নিষ্ক্রিয় গ্যাস পাইপলাইনগুলির জন্য বিশেষভাবে প্রকৌশলী, এটিতে 5.0 MPa পর্যন্ত সর্বাধিক রেট দেওয়া কাজের চাপ, অসামান্য প্রবাহ ক্ষমতা এবং স্থিতিশীল উচ্চ-চাপ সুইচিং কর্মক্ষমতা, উচ্চ-চাপ চার্জিং, ভেন্টিং এবং চাপ স্যুইচিং শিল্প সরঞ্জামগুলির জন্য একটি মূল নিয়ন্ত্রণ উপাদান হিসাবে পরিবেশন করে।
|
এটাem |
স্পেসিফিকেশন বিবরণ |
| ভালভ গঠন |
3-পোর্ট, পাইলট চালিত পপেট টাইপ, পলিউরেথেন ইলাস্টোমার সিল |
| প্রযোজ্য মাধ্যম |
সংকুচিত বায়ু, নিষ্ক্রিয় গ্যাস (ক্ষয়কারী গ্যাসের সাথে সামঞ্জস্যপূর্ণ নয়) |
| অপারেটিং প্রেসার রেঞ্জ |
0.5-5.0 MPa; সর্বোচ্চ প্রমাণ চাপ: 5.0 MPa |
| প্রবাহ কর্মক্ষমতা |
G1/2 পোর্ট: কার্যকর বিভাগীয় এলাকা 100–110 mm², Cv 5.3–5.8G3/4 এবং G1 পোর্ট: কার্যকর বিভাগীয় এলাকা 110–120 mm², Cv 5.8–6.3 |
| পোর্ট থ্রেড স্ট্যান্ডার্ড |
G1/2, G3/4, G1 (ISO 1179-1 স্ট্যান্ডার্ড সমান্তরাল G থ্রেড) |
| প্রতিক্রিয়া কর্মক্ষমতা |
প্রতিক্রিয়া বিচ্যুতি ≤ ±2 ms; ডিসি কুণ্ডলী কয়েক ms মধ্যে সুইচিং; AC কয়েল কাট-অফ বিলম্ব 20-30 ms |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
5 ~ 80 ℃ |
| সুরক্ষা গ্রেড |
ড্রিপ-প্রুফ নির্মাণ, IP65 এর সমতুল্য |
| রেট সেবা জীবন |
10 মিলিয়ন পর্যন্ত সুইচিং চক্র |
| কম্পন এবং শক প্রতিরোধের |
কম্পন প্রতিরোধের: 300 m/s²; শক প্রতিরোধের: 100 m/s² |
মডেল কোড উদাহরণ:VCH410-06-5D
--VCH410: সিরিজ বেস কোড
--06: পোর্ট সাইজ কোড (G3/4)
--5D: DC24V পাওয়ার সাপ্লাই + ডিআইএন বৈদ্যুতিক সংযোগকারী সাফিক্স কোডগুলি সম্পূর্ণ কনফিগারেশন পার্থক্যের জন্য পোর্টের আকার, কয়েল ভোল্টেজ এবং তারের টার্মিনাল প্রকারগুলিকে কভার করে।
কার্যকরী শ্রেণীবিভাগ
--VCH410 (সাধারণত বন্ধ NC): পাওয়ার অফ হলে আউটপুট পোর্ট স্বয়ংক্রিয়ভাবে বের হয়ে যায়, প্রধান বায়ু সরবরাহ অন-অফ নিয়ন্ত্রণের জন্য আদর্শ।
--নির্বাচক ভালভ এবং চার্জ এবং ভেন্ট লুপ নিয়ন্ত্রণ হিসাবে ব্যবহারযোগ্য; পাইপিং ডিজাইনের আগে পিছনের চাপ এবং সুইচিং চাপের পরিসীমা নিশ্চিত করতে হবে।
--মূল পরামিতিগুলির নিশ্চিতকরণকে অগ্রাধিকার দিন: কাজের চাপ, পোর্ট থ্রেডের আকার, NC/NO ফাংশন, কয়েল ভোল্টেজ এবং বৈদ্যুতিক তারের ইন্টারফেস।
--উচ্চ-চাপের স্যুইচিং বা দ্বৈত উচ্চ/নিম্ন চাপ রূপান্তর কাজের অবস্থার জন্য, মধ্যবর্তী সার্কিট চাপকে স্থিতিশীল করতে SOLH VCHR সিরিজের উচ্চ-চাপ নিয়ন্ত্রকদের সাথে মেলে।
--পরিস্রাবণ নির্ভুলতার সাথে পরিষ্কার শুষ্ক বায়ু সরবরাহ প্রয়োজন ≤5 μm; তেলের কুয়াশা এবং কণার অমেধ্য সিল পরিধানকে ত্বরান্বিত করবে এবং পরিষেবা জীবনকে তীব্রভাবে ছোট করবে।
--নিষিদ্ধ মাউন্টিং ওরিয়েন্টেশন: কয়েল কখনই নীচের দিকে মুখ করা উচিত নয়, যাতে ধুলো, জল এবং বিদেশী কণা আর্মেচার সমাবেশে প্রবেশ করে এবং জ্যামিং সৃষ্টি করে না।
-- স্ট্যান্ডার্ড থ্রেড শক্ত করার টর্ক:
*G1/2, G3/4 থ্রেড পোর্ট: 28-30 N·m
*G1 থ্রেড পোর্ট: 36–38 N·m
--পর্যায়ক্রমে sealing কর্মক্ষমতা এবং বৈদ্যুতিক তারের নিবিড়তা পরিদর্শন.
-- দীর্ঘমেয়াদী স্থির অবস্থার কারণে পপেট স্পুল আনুগত্য এবং বাধা প্রতিরোধ করতে প্রতি 30 দিনে একবার সম্পূর্ণ সুইচিং চক্র চালু করুন।
SOLH VCH410 উচ্চ-চাপ পাইলট পপেট 3-পোর্ট সোলেনয়েড ভালভ 5.0 MPa পর্যন্ত কাজের চাপকে সমর্থন করে, পলিউরেথেন ইলাস্টিক সিলিং, বড় ফ্লো জি স্ট্যান্ডার্ড পোর্ট এবং 10-মিলিয়ন-সাইকেল সার্ভিস লাইফ, মাঝারি এবং উচ্চ-প্রেসার গ্যাস এবং উচ্চ-প্রেসার গ্যাস নিয়ন্ত্রণের জন্য নির্ভরযোগ্য ডেডিকেটেড সুইচিং ভালভ দিয়ে সজ্জিত।
