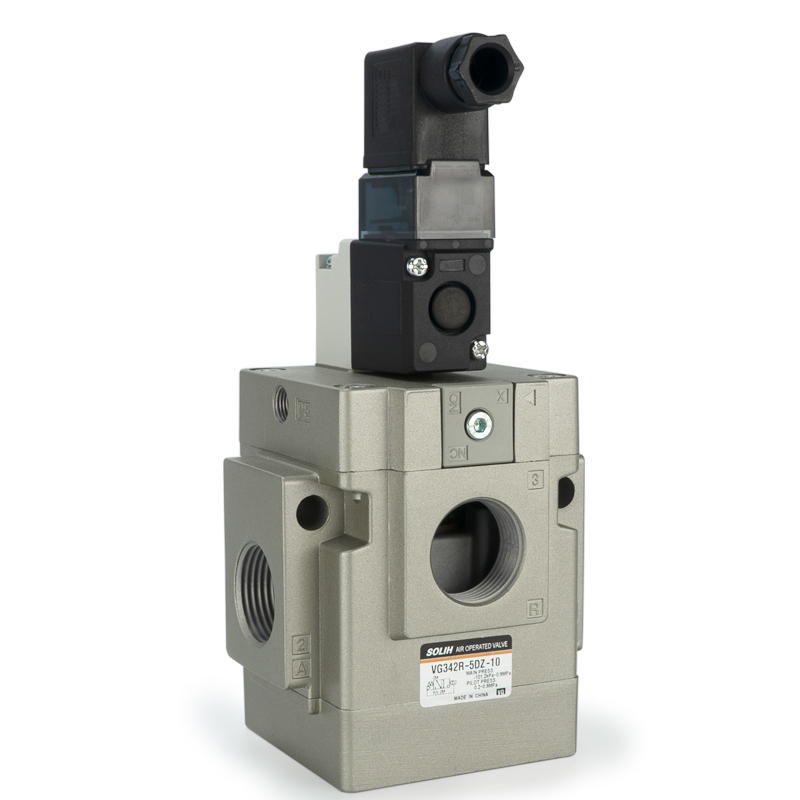

ভিজি৩৪২ সিরিজ 3-ওয়ে পাইলট পরিচালিত পপেট সোলেনয়েড ভালভ | উচ্চ প্রবাহ ভ্যাকুয়াম এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ

ব্র্যান্ড: SOLH by Richge Technology | উচ্চ-প্রবাহ নিম্ন-শক্তি 3-পোর্ট বায়ুসংক্রান্ত সোলেনয়েড ভালভ

1. পণ্য ওভারভিউ

     SOLH VG342 সিরিজ হল একটিউচ্চ-প্রবাহ 3-পথ পাইলট-চালিত পপেট টাইপ সোলেনয়েড ভালভ, পেশাগতভাবে আদর্শ বায়ুসংক্রান্ত সিস্টেমে বায়ু, ভ্যাকুয়াম এবং নিম্ন-চাপের তরল নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। ইলাস্টোমার সিলিং, তৈলাক্তকরণ-মুক্ত অপারেশন, অতি-লো বিদ্যুত খরচ এবং ব্যাপক চাপ অভিযোজনযোগ্যতা বৈশিষ্ট্যযুক্ত, এটি সাধারণভাবে বন্ধ (NC), সাধারণত খোলা (NO) এবং সাধারণ কভার প্রতিস্থাপনের মাধ্যমে বহিরাগত পাইলট মোডগুলির মধ্যে নমনীয় সুইচিং সমর্থন করে। বড় প্রবাহ ক্ষমতা, দ্রুত প্রতিক্রিয়া এবং উচ্চ-ফ্রিকোয়েন্সি চক্র কর্মক্ষমতা সহ, এটি ভ্যাকুয়াম সিস্টেম, বড়-বোরের বায়ুসংক্রান্ত অ্যাকুয়েটর এবং মাল্টি-সার্কিট ম্যানিফোল্ড বায়ুসংক্রান্ত সরঞ্জামগুলির জন্য একটি সর্বজনীন এবং দক্ষ কোর কন্ট্রোল ভালভ হিসাবে কাজ করে।

2. মূল পণ্য বৈশিষ্ট্য

     • পেশাদার পপেট কাঠামো এবং নির্ভরযোগ্য সিলিং: উচ্চ-স্থিতিস্থাপকতা ইলাস্টোমার সিলিং কাঠামোর সাথে 3-পোর্ট পাইলট-চালিত পপেট ডিজাইন গ্রহণ করে, শূন্য ফুটো, টাইট কাট-অফ এবং স্থিতিশীল দীর্ঘ-মেয়াদী চক্রীয় অপারেশন নিশ্চিত করে।

     • প্রশস্ত মাঝারি এবং চাপ অভিযোজনযোগ্যতা: সংকুচিত বায়ু এবং ভ্যাকুয়াম পরিবেশের জন্য উপযুক্ত. অভ্যন্তরীণ পাইলট মোড 0.2~0.9MPa সমর্থন করে, যখন বহিরাগত পাইলট মোড কভার করেসম্পূর্ণ ভ্যাকুয়াম -101.2kPa থেকে 0.9MPa, বিভিন্ন নিম্নচাপ এবং ভ্যাকুয়াম কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া।

     • তৈলাক্তকরণ-মুক্ত এবং কম রক্ষণাবেক্ষণ: অপ্টিমাইজ করা অভ্যন্তরীণ কাঠামোগত নকশা তেল তৈলাক্তকরণের প্রয়োজনীয়তা দূর করে, দৈনিক রক্ষণাবেক্ষণের খরচ কমায় এবং মাঝারি দূষণ এড়ায়, পরিষ্কার শিল্প পরিস্থিতির জন্য উপযুক্ত।

     • দ্বৈত শক্তি খরচ মোড এবং শক্তি সঞ্চয়: স্ট্যান্ডার্ড ডিসি পাওয়ার মাত্র 4W; স্বল্প-শক্তি এবং দীর্ঘমেয়াদী শক্তিযুক্ত প্রকারগুলি অর্জন করে1.8W অতি-লো পাওয়ার খরচ, কার্যকরভাবে সরঞ্জাম অপারেটিং শক্তি খরচ হ্রাস.

     • সুপিরিয়র বড় প্রবাহ কর্মক্ষমতা: সর্বাধিক কার্যকর প্রবাহ C-মান 38 dm³/(s·bar) এবং Cv মান 9.8 পর্যন্ত পৌঁছায়। এটি 210mm² পর্যন্ত কার্যকর বিভাগীয় এলাকা সহ একাধিক ক্যালিবার স্পেসিফিকেশন সমর্থন করে, বড় বায়ুসংক্রান্ত উপাদানগুলির উচ্চ-প্রবাহ দ্রুত বায়ুচলাচল চাহিদা পূরণ করে।

     • নমনীয় কার্যকরী সুইচিং: ভালভ ফাংশন অবাধে NC (সাধারণত বন্ধ), NO (সাধারণত খোলা) এবং বহিরাগত পাইলট মোডগুলির মধ্যে রূপান্তরিত করা যেতে পারে শুধুমাত্র উপরের কভার প্রতিস্থাপন করে, একটি ভালভের বহু-উদ্দেশ্য উপলব্ধি করে এবং মডেল ইনভেন্টরি খরচ হ্রাস করে৷

     • মাল্টি-ফাংশনাল অ্যাপ্লিকেশন: একটি প্রচলিত অন-অফ কন্ট্রোল ভালভ হিসাবে ব্যবহার করা যেতে পারে, সেইসাথে এক্সটার্নাল পাইলট কনফিগারেশনের অধীনে একটি সিলেকশন ভালভ এবং ডিস্ট্রিবিউশন ভালভ অত্যন্ত উচ্চ দৃশ্যের সামঞ্জস্য সহ।

3. সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন

4. বৈদ্যুতিক স্পেসিফিকেশন

 4.1 রেটেড ভোল্টেজ

     • এসি ভোল্টেজ: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • ডিসি ভোল্টেজ: 12V, 24V

  4.2 বিদ্যুৎ খরচ

     • স্ট্যান্ডার্ড ডিসি: 4W

     • কম শক্তি (টাইপ Y): 1.8W

     • দীর্ঘমেয়াদী শক্তিযুক্ত (টাইপ ই): 1.8W

     • এসি: ইনরাশ 12.7VA / হোল্ডিং 7.6VA

  4.3 ওয়্যারিং পদ্ধতি

     • জি টাইপ: সরাসরি আউটলেট তারের

     • ডি টাইপ: DIN সকেট প্রকার (সূচক আলো / ওভারভোল্টেজ সুরক্ষা সহ ঐচ্ছিক)

5. মডেল কোডিং নিয়ম এবং ব্যাখ্যা

  আদর্শ মডেল উদাহরণ: VG342-04G-1A

     • ভিজি৩৪২: 3-ওয়ে হাই-ফ্লো পাইলট-চালিত পপেট সোলেনয়েড ভালভের জন্য সিরিজ কোড

     • পোর্ট সাইজ কোড: 04=1/2", 06=3/4", 10=1"

     • তারের ধরন: G=ডাইরেক্ট আউটলেট, D=DIN সকেট

     • ভোল্টেজ কোড: 1=AC100V, 4=AC220V, 6=DC24V

     • সার্কিট মোড: A=সাধারণত বন্ধ (NC), B=সাধারণত খোলা (NO), R=বহিরাগত পাইলট

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • ভ্যাকুয়াম সিস্টেম কন্ট্রোল: ভ্যাকুয়াম সাকশন কাপ, ভ্যাকুয়াম জেনারেটর এবং স্বয়ংক্রিয় ভ্যাকুয়াম হোল্ডিং এবং রিলিজ সার্কিটের জন্য পারফেক্ট।

     • বড়-প্রবাহ বায়ুসংক্রান্ত অ্যাকচুয়েটর: দ্রুত এবং শক্তিশালী বায়ুসংক্রান্ত ক্রিয়া উপলব্ধি করতে বড়-বোরের সিলিন্ডার এবং বায়ুসংক্রান্ত গ্রিপারের সাথে মিলে যায়।

     • নিম্ন এবং মাইক্রো চাপ তরল সার্কিট: কম চাপ বায়ুসংক্রান্ত এবং মাইক্রো-চাপ তরল বহন সিস্টেমের জন্য স্থিতিশীল নিয়ন্ত্রণ.

     • ম্যানিফোল্ড ভালভ সিস্টেম: মাল্টি সার্কিট ইন্টিগ্রেটেড বায়ুসংক্রান্ত সিস্টেমের জন্য প্রধান নিয়ন্ত্রণ ভালভ এবং নির্বাচন/বন্টন ভালভ হিসাবে ব্যবহৃত.

     • উচ্চ-ফ্রিকোয়েন্সি শক্তি-সংরক্ষণ সরঞ্জাম: স্বয়ংক্রিয় সরঞ্জামগুলির জন্য উপযুক্ত যার জন্য ঘন ঘন অন-অফ অ্যাকশন এবং দীর্ঘমেয়াদী শক্তি সঞ্চয়কারী অপারেশন প্রয়োজন।

এক বাক্যের সারাংশ

     SOLH VG342 সিরিজ 3-ওয়ে পাইলট-চালিত সোলেনয়েড ভালভ সংহত করেবড় প্রবাহ, ভ্যাকুয়াম সামঞ্জস্য, কম শক্তি খরচ এবং মাল্টি-মোড পরিবর্তনযোগ্য ফাংশন, ভ্যাকুয়াম সিস্টেম, বড়-প্রবাহ বায়ুসংক্রান্ত সার্কিট এবং উচ্চ-ফ্রিকোয়েন্সি স্বয়ংক্রিয় সরঞ্জামগুলির জন্য একটি উচ্চ-কর্মক্ষমতা, শক্তি-সঞ্চয় এবং বহুমুখী মূল নিয়ন্ত্রণ ভালভ।
