ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

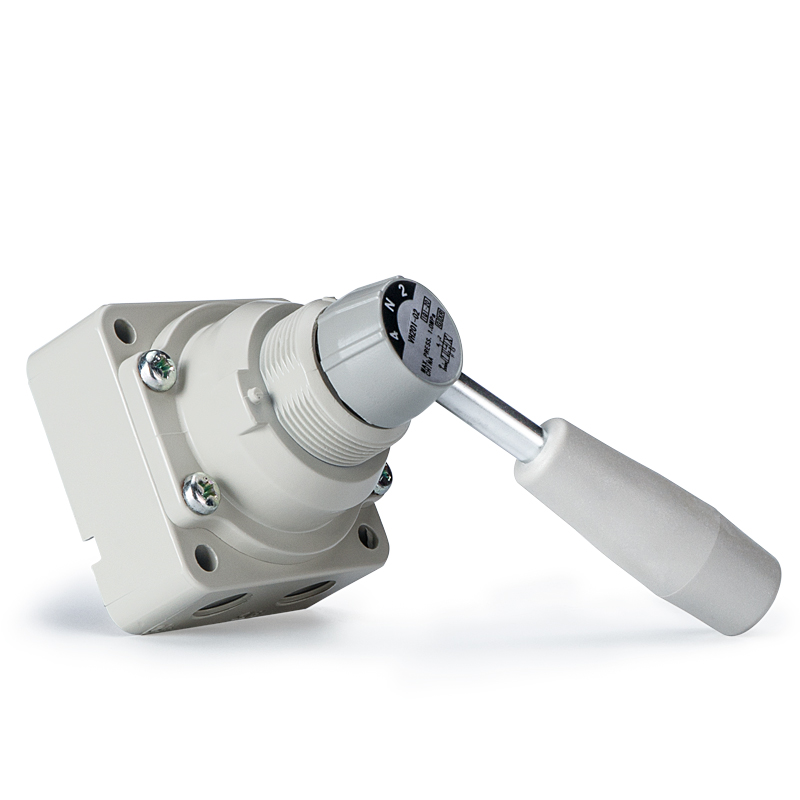

VH সিরিজ হল একটি 4-ওয়ে ম্যানুয়াল রোটারি হ্যান্ড ভালভ যা 90° হ্যান্ডেল ঘূর্ণন দ্বারা চালিত হয় যাতে এয়ার সার্কিটগুলি পরিবর্তন করা হয়। এটি ব্যাপকভাবে ম্যানুয়াল দিক পরিবর্তন, সরঞ্জাম কমিশনিং, জরুরী স্টপ এবং বায়ুসংক্রান্ত সিস্টেমে বায়ু উত্স স্যুইচিংয়ের জন্য ব্যবহৃত হয়, সাধারণ যান্ত্রিক কাঠামো, স্থিতিশীল নির্ভরযোগ্যতা এবং স্পষ্ট চাক্ষুষ অবস্থানের ইঙ্গিত বৈশিষ্ট্যযুক্ত।
-- ভালভ টাইপ: 4-ওয়ে ম্যানুয়াল রোটারি স্পুল ভালভ
-- অপারেশন মোড: অবস্থান পরিবর্তনের জন্য 90° হ্যান্ডেল ঘূর্ণন
-- পোর্টের সংজ্ঞা: P সাপ্লাই ইনলেট, A/B ওয়ার্কিং আউটপুট পোর্ট, R এক্সস্ট পোর্ট
-- তিনটি আদর্শ কেন্দ্র ফাংশন:
1. কেন্দ্র বন্ধ (মডেল 200/210): সিলিন্ডারের চাপ বজায় রাখার জন্য কেন্দ্র অবস্থানে সমস্ত পোর্ট সিল করা হয়েছে
2. সেন্টার এক্সহস্ট (মডেল 201/211): পোর্ট A & B সম্পূর্ণ চাপ মুক্তির জন্য নিষ্কাশনের সাথে সংযুক্ত
3. 2-পজিশন (মডেল 202/212): কেন্দ্রের অবস্থান নেই, শুধুমাত্র দুটি রাজ্য P→A/P→B
--সিলিং স্ট্রাকচার: অতি-লো অভ্যন্তরীণ ফুটো সহ যথার্থ ঘূর্ণমান স্পুল সীল
-- মাউন্ট করার বিকল্প: সাইড পাইপিং / নিচের পাইপিং; প্যানেল মাউন্টিং / সরাসরি ভালভ বডি মাউন্ট করা।
1. সর্বজনীন সাধারণ পরামিতি
-- প্রযোজ্য তরল: সংকুচিত বায়ু
--প্রুফ প্রেসার: 1.5 MPa
-- সর্বোচ্চ অপারেটিং চাপ: VH200/300/400: 1.0 MPa VH600: 0.7 MPa
-- পরিবেষ্টিত এবং মাঝারি তাপমাত্রা: -5 ~ +60 ℃ (কোন আইসিং অনুমোদিত নয়)
-- অপারেশন ঘূর্ণন কোণ: 90°
-- তৈলাক্তকরণের প্রয়োজনীয়তা: তৈলাক্তকরণ-মুক্ত; ISO VG32 টারবাইন তেল তৈলাক্তকরণ ঐচ্ছিক
-- উপাদান: ভালভ বডি – জিঙ্ক অ্যালয় / ডাই-কাস্ট অ্যালুমিনিয়াম; হ্যান্ডেল - ইঞ্জিনিয়ারিং রজন
2. সিরিজের আকার এবং পোর্ট প্যারামিটার টেবিল
|
সিরিজ কোড |
আরসি পোর্ট সাইজ |
কেন্দ্র ফাংশন |
নেট ওজন |
| VH200/210 |
1/4" |
3-পজিশন কেন্দ্র বন্ধ |
0.38 কেজি |
| VH201/211 |
1/4" |
3-অবস্থান কেন্দ্র নিষ্কাশন |
0.38 কেজি |
| VH202/212 |
1/4" |
2-পজিশন নেই কেন্দ্র |
0.38 কেজি |
| VH300/310 |
3/8" |
3-পজিশন কেন্দ্র বন্ধ |
0.42 কেজি |
| VH400/410 |
1/2", 3/4" |
3-পজিশন কেন্দ্র বন্ধ |
0.8-1.2 কেজি |
| ভিএইচ600 |
3/4", 1" |
3-পজিশন কেন্দ্র বন্ধ |
2.0 কেজি |

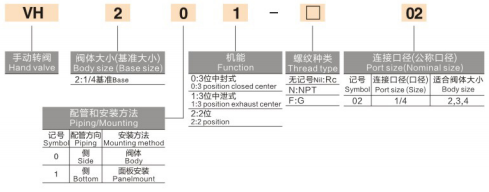

1. উদাহরণ: VH210-02
-- ভিএইচ: বেস সিরিজ কোড
-- 2: সাইজ কোড (2=1/4", 3=3/8", 4=1/2", 6=1")
-- 1: পাইপিং লেআউট (0 = সাইড পোর্ট, 1 = নিচের পোর্ট)
-- 0: কেন্দ্র ফাংশন (0=কেন্দ্র বন্ধ, 1=সেন্টার এক্সস্ট, 2=2-অবস্থান)
-- 02: পোর্ট সাইজ কোড (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")
2. জনপ্রিয় স্ট্যান্ডার্ড মডেল
-- VH210-02: 1/4", নীচের পাইপিং, 3-পজিশন সেন্টার বন্ধ (সবচেয়ে বেশি ব্যবহৃত)
-- VH200-02: 1/4", সাইড পাইপিং, 3-পজিশন সেন্টার বন্ধ
-- VH201-02: 1/4", সাইড পাইপিং, 3-পজিশন সেন্টার এক্সহাস্ট
-- VH310-03: 3/8", নীচের পাইপিং, 3-অবস্থান কেন্দ্র বন্ধ
1. বিল্ট-ইন পজিশন লক সহ স্বজ্ঞাত অপারেশন
স্পষ্টভাবে দৃশ্যমান সুইচ অবস্থান সহ 90° ঘূর্ণমান হ্যান্ডেল; ইন্টিগ্রেটেড মেকানিক্যাল পজিশনিং লক দুর্ঘটনাজনিত ভুল কাজ প্রতিরোধ করে।
2. বিভিন্ন কাজের অবস্থার জন্য তিনটি কেন্দ্র ফাংশন বিকল্প
-- কেন্দ্র বন্ধ (200/210): সরঞ্জাম বন্ধ করার সময় সিলিন্ডার ক্ল্যাম্পিং চাপ বজায় রাখুন
-- সেন্টার এক্সহাস্ট (201/211): নিরাপদ চাপ উপশম এবং রক্ষণাবেক্ষণের জন্য সম্পূর্ণ সিস্টেম ভেন্টিং
-- 2-পজিশন (202/212): মধ্যবর্তী হোল্ড পজিশন ছাড়াই সহজ দ্বিমুখী সুইচিং
3. অত্যন্ত নমনীয় মাল্টি-মাউন্ট ডিজাইন
উভয় পাশের পাইপিং এবং নীচের পাইপিং বিন্যাস সমর্থন করে; দুটি ইনস্টলেশন পদ্ধতি উপলব্ধ: প্যানেল ফ্লাশ মাউন্ট বা সরাসরি ভালভ বডি ফিক্সিং।
4. শক্তিশালী দীর্ঘ সেবা জীবন এবং রক্ষণাবেক্ষণ-মুক্ত
অসামান্য ধুলো এবং দূষণ প্রতিরোধের সঙ্গে টেকসই ঘূর্ণমান sealing গঠন; কোন রুটিন তৈলাক্তকরণ বা রক্ষণাবেক্ষণের প্রয়োজন নেই।
-- বায়ুসংক্রান্ত সিলিন্ডারের জন্য ম্যানুয়াল দ্বিমুখী সুইচিং
-- অস্থায়ী ম্যানুয়াল নিয়ন্ত্রণ, সরঞ্জাম কমিশনিং এবং রক্ষণাবেক্ষণের সময় চাপ বের করা
-- মেশিন নিরাপত্তা ইন্টারলক জন্য জরুরী স্টপ বিচ্ছিন্নতা এবং বায়ু উৎস কাটা বন্ধ
-- আধা-স্বয়ংক্রিয় উত্পাদন সরঞ্জামের জন্য ম্যানুয়াল ট্রিগার স্টেশন
-- বায়ুসংক্রান্ত সার্কিট প্রদর্শন এবং মৌলিক নিয়ন্ত্রণ শিক্ষণ পরীক্ষার বেঞ্চ
SOLH VH 4-ওয়ে ম্যানুয়াল রোটারি হ্যান্ড ভালভের বৈশিষ্ট্যগুলি 90° রোটারি অপারেশন, তিনটি বিনিময়যোগ্য কেন্দ্র ফাংশন, সাইড/বটম পাইপিং বিকল্প এবং ডুয়াল প্যানেল/ভালভ মাউন্টিং পদ্ধতি, ম্যানুয়াল নিউমেটিক সুইচিংয়ের জন্য একটি স্ট্যান্ডার্ড সার্বজনীন উপাদান হিসাবে পরিবেশন করা, অন-সাইট কমিশনিং এবং নিরাপত্তা এয়ার সার্কিট।
