ভিএইচকে সিরিজ 2/2 এবং 3/2 ওয়ে নব ম্যানুয়াল ভালভ | ফিঙ্গার রোটারি ভালভ SMC VHK সিরিজের সাথে সামঞ্জস্যপূর্ণ

ব্র্যান্ড: SOLH by Richge Technology | SMC VHK অরিজিনাল সিরিজের জন্য সম্পূর্ণ বিনিময়যোগ্য প্রতিস্থাপন

1. পণ্য ওভারভিউ

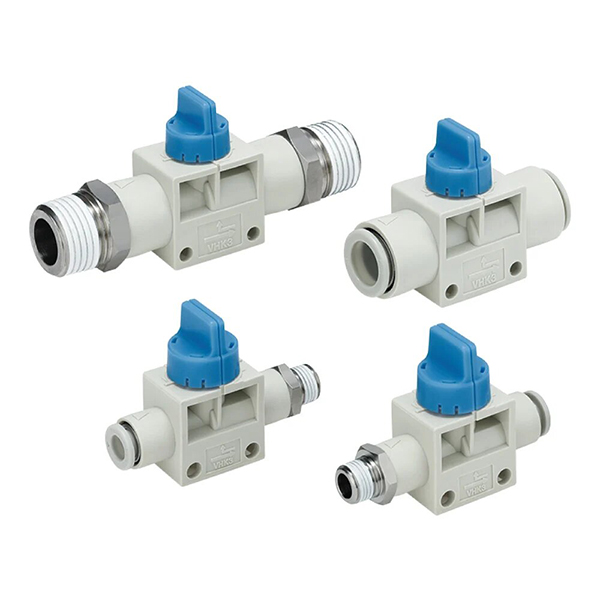

     SOLH VHK সিরিজ হল একটি মিনি নব-টাইপ ম্যানুয়াল কাট-অফ ভালভ বিভক্তVHK2 2/2 উপায় এবংVHK3 3/2 উপায় প্রকার এটি বায়ুসংক্রান্ত সার্কিট অন-অফ কন্ট্রোল উপলব্ধি করতে 90° ঘূর্ণমান গাঁট নকশা গ্রহণ করে। 3/2 উপায় মডেলটিতে অন্তর্নির্মিত লুকানো নিষ্কাশন কাঠামোর বৈশিষ্ট্য রয়েছে যা পোর্ট A থেকে স্বয়ংক্রিয়ভাবে অবশিষ্ট চাপ ছেড়ে দেয় যখন বন্ধ থাকে, কোন বহিরাগত R নিষ্কাশন পোর্টের প্রয়োজন হয় না। অতিরিক্ত বেস মাউন্টিং ছাড়াই ইনলাইন সরাসরি পাইপলাইন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, এটি বায়ুসংক্রান্ত শাখা টিউবের জন্য একটি আদর্শ ম্যানুয়াল সুইচ, সোলেনয়েড ভালভের সামনে নিরাপত্তা চাপ রিলিফ ভালভ এবং ভ্যাকুয়াম সার্কিট অন-অফ কন্ট্রোল হিসাবে কাজ করে। সম্পূর্ণ সিরিজটি সরাসরি বিনিময়যোগ্য প্রতিস্থাপনের জন্য মূল SMC VHK সিরিজের সাথে সম্পূর্ণ মাত্রাগত এবং কার্যকরীভাবে সামঞ্জস্যপূর্ণ।

  1.1 মূল শনাক্তকরণ এবং অপারেশন লজিক

     • নব কালার মার্কিং: VHK2 2-ওয়ে টাইপের জন্য ধূসর গাঁট; VHK3 3-ওয়ে টাইপের জন্য নীল গাঁট, ভিজ্যুয়াল দ্রুত সনাক্তকরণ অর্জন করে

     • সুইচ লজিক: ভালভ খোলার জন্য ঘড়ির কাঁটার বিপরীত দিকে 90° ঘূর্ণন; ভালভ বন্ধ করার জন্য ঘড়ির কাঁটার দিকে 90° ঘূর্ণন, স্পষ্ট নব পয়েন্টার স্ট্যাটাস ইঙ্গিত সহ

     • সিলিং স্ট্রাকচার: পপেট ভালভ সিলিং ডিজাইন অতি-লো মাইক্রো লিকেজের সাথে চমৎকার বায়ুরোধী কর্মক্ষমতা প্রদান করে। আল্ট্রা-লাইট অপারেটিং টর্ক (0.04~0.14N·m) সহজেই আঙুল ঘূর্ণন এবং স্যুইচ করার অনুমতি দেয়

2. মডেল কোডিং নিয়ম এবং ইন্টারফেস স্পেসিফিকেশন

     কোডিং লজিক: VHK[2/3][A]-[ফ্রন্ট পোর্ট স্পেক]-[রিয়ার পোর্ট স্পেক]

  2.1 মডেল সংজ্ঞা

     • VHK2: 2/2 পথ একক কাট-অফ টাইপ

     • VHK3: 3/2 উপায় কাটা বন্ধ + অবশিষ্ট চাপ ত্রাণ টাইপ

     • একটি প্রত্যয়: নতুন আপগ্রেড অ্যান্টি-ড্রপ নব গঠন (উন্নত সংস্করণ); স্ট্যান্ডার্ড পুরানো সংস্করণের জন্য কোন A

     • আর প্রত্যয়: শিখা-retardant অগ্নিরোধী ভালভ শরীর

  2.2 পোর্ট টাইপ কোড সংজ্ঞা

     • F কোড: PU নাইলন পায়ের পাতার মোজাবিশেষ সংযোগের জন্য ধাক্কা-ফিট পোর্ট

     • এস কোড: থ্রেডেড পাইপলাইন সংযোগের জন্য বহিরাগত থ্রেড পোর্ট

  2.3 মডেল অ্যাপ্লিকেশন উদাহরণ:

     • VHK3A-08F-02 এস: 3/2 উপায়ে আপগ্রেড করা অ্যান্টি-ড্রপ নব ভালভ, পি পোর্ট φ8 পুশ-ফিট, একটি পোর্ট G1/4 বাহ্যিক থ্রেড

     • VHK2-06F-06F: 2/2 উপায় স্ট্যান্ডার্ড ভালভ, ডুয়াল-পোর্ট φ6 পুশ-ফিট সোজা টাইপের মাধ্যমে

  2.4 সম্পূর্ণ সিরিজের সম্পূর্ণ ইন্টারফেস স্পেসিফিকেশন তালিকা

3. মূল প্রযুক্তিগত পরামিতি

4. মূল কার্যকরী পার্থক্য (কী নির্বাচন নির্দেশিকা)

 4.1 VHK2 2/2 উপায় (ধূসর নব)

     • ওপেন স্টেট: P⇋A স্থিতিশীল বায়ু সরবরাহের জন্য সম্পূর্ণরূপে পরিচালিত

     • বন্ধ রাজ্য: P এবং A পোর্ট সম্পূর্ণভাবে কোনো নিষ্কাশন ফাংশন ছাড়াই কেটে গেছে

     • মূল আবেদন: খাঁটি পাইপলাইন অন-অফ কন্ট্রোল, ভ্যাকুয়াম সার্কিট হোল্ডিং এবং প্রধান এয়ার সোর্স সুইচের জন্য ব্যাপকভাবে ব্যবহৃত

  4.2 VHK3 3/2 উপায় (নীল গাঁট)

     • ওপেন স্টেট: P→সাধারণ সরঞ্জাম অপারেশনের জন্য একটি বায়ু গ্রহণের পরিবাহী

     • বন্ধ রাজ্য: P পোর্ট বন্ধ, একটি পোর্ট স্বয়ংক্রিয়ভাবে অন্তর্নির্মিত লুকানো চ্যানেলের মাধ্যমে অবশিষ্ট চাপ নিঃশেষ করে

     • মূল সুবিধা: শাটডাউনের পরে এক-কী অবশিষ্ট গ্যাস খালি করা, অবশিষ্ট চাপের ঝুঁকি দূর করা এবং নিরাপদ ভালভ বিচ্ছিন্নকরণ এবং সরঞ্জাম রক্ষণাবেক্ষণ নিশ্চিত করা

5. কাঠামোগত মূল সুবিধা

     • চারটি ইউনিভার্সাল পাইপলাইন কম্বিনেশন: F-F ডুয়াল পুশ-ফিট, S-S ডুয়াল এক্সটার্নাল থ্রেড, F-S P-পুশ/A-থ্রেড, S-F P-থ্রেড/A-পুশ কানেকশন মোড সমর্থন করে, বিভিন্ন অন-সাইট পাইপলাইন লেআউটের সাথে সম্পূর্ণরূপে অভিযোজিত

     • ঐচ্ছিক স্থির বন্ধনী: ঐচ্ছিক প্যানেল এবং ক্যাবিনেট ফিক্সড ইনস্টলেশন, নমনীয় ইনস্টলেশন পদ্ধতির জন্য স্ন্যাপ-অন মাউন্টিং বন্ধনী দিয়ে সজ্জিত

     • আপগ্রেডেড ভিএইচকে-এ অ্যান্টি-ড্রপ স্ট্রাকচার: অপ্টিমাইজ করা নব অ্যান্টি-লুজিং ডিজাইন, কার্যকরভাবে উচ্চ-ফ্রিকোয়েন্সির পুনরাবৃত্তি অপারেশনের সময় গাঁট বন্ধ হয়ে যাওয়া প্রতিরোধ করে, পরিষেবার স্থিতিশীলতা উন্নত করে

     • মিনি কমপ্যাক্ট সাইজ: অতি-ছোট বডি ডিজাইন, তারের ট্রফ, সরু ইকুইপমেন্টের ফাঁক এবং কমপ্যাক্ট মাইক্রো নিউমেটিক সার্কিটের জন্য পুরোপুরি উপযুক্ত

     • চমৎকার sealing কর্মক্ষমতা: নির্ভুল পপেট সিলিং কাঠামো অতি-লো মাইক্রো লিকেজ অর্জন করে, দীর্ঘমেয়াদী স্থিতিশীল বায়ুরোধী অপারেশন নিশ্চিত করে

6. নির্বাচনের পার্থক্য: ভিএইচকে নব ভালভ বনাম এইচএসভি হ্যান্ড স্লাইড ভালভ

7. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • সোলেনয়েড ভালভ ফ্রন্ট সেফটি প্রেসার রিলিফ: বায়ুর উৎস → VHK3 → সোলেনয়েড ভালভ। 3-ওয়ে ভালভ স্বয়ংক্রিয়ভাবে বন্ধ হয়ে গেলে ভালভের পিছনে অবশিষ্ট চাপ খালি করে, চাপের ঝুঁকি ছাড়াই বায়ুসংক্রান্ত উপাদানগুলির নিরাপদ বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ উপলব্ধি করে।

     • ভ্যাকুয়াম সার্কিট অন-অফ কন্ট্রোল: VHK2 2-উপায় ভালভ স্তন্যপান কাপ ভ্যাকুয়াম পাইপলাইনে ইনস্টল করা, ভ্যাকুয়াম হোল্ডিং প্রভাব বজায় রাখতে এবং বায়ু ফুটো ব্যর্থতা এড়াতে শাটডাউনের পরে ভ্যাকুয়াম চাপ স্থিরভাবে কেটে দেয়।

     • টুলিং মাইক্রো সিলিন্ডার শাখা সুইচ: মাইক্রো সিলিন্ডার এয়ার সোর্সের স্থানীয় ম্যানুয়াল স্টার্ট-স্টপ নিয়ন্ত্রণে প্রয়োগ করা হয়েছে, একক সরঞ্জাম ডিবাগিং, রক্ষণাবেক্ষণ এবং স্বাধীন সার্কিট সুইচিংয়ের জন্য সুবিধাজনক।

এক বাক্যের সারাংশ

     SOLH VHK সিরিজ হল একটি মিনি 90° রোটারি ফিঙ্গার ম্যানুয়াল ভালভ যা SMC আসল VHK সিরিজের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। 2-ওয়ে কাট-অফ এবং 3-ওয়ে রেসিডুয়াল প্রেসার রিলিফ ডুয়াল ফাংশন, বৈচিত্র্যময় থ্রেড/পুশ-ফিট ইন্টারফেস কম্বিনেশন এবং আল্ট্রা-লাইট অপারেশন সহ, এটি বায়ুসংক্রান্ত শাখা সার্কিট, পাইলট নিয়ন্ত্রণ এবং ভ্যাকুয়াম সিস্টেম সুরক্ষা সুরক্ষার জন্য সর্বোত্তম মিনি ম্যানুয়াল সুইচ ভালভ।
