VM1 (VM100) সিরিজ মিনি 2/3 পোর্ট মেকানিক্যাল পপেট ভালভ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

 পণ্যের অবস্থান

     VM1 (VM100) সিরিজ হল একটি ক্ষুদ্রাকৃতির 2/3 পোর্ট যান্ত্রিক পপেট ভালভ যা SMC আসল মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি আল্ট্রা-কম্প্যাক্ট লাইটওয়েট আউটলাইন, ভ্যাকুয়াম এবং ইতিবাচক চাপ কভার করার বিস্তৃত অপারেটিং চাপ পরিসীমা, এবং প্রচুর বিনিময়যোগ্য অ্যাকচুয়েটর হেড সহ নির্ভরযোগ্য পপেট সিলিং কাঠামো গ্রহণ করে। সরঞ্জাম অবস্থান সনাক্তকরণ, স্ট্রোক সীমা সেন্সিং, ম্যানুয়াল জগ অপারেশন এবং কমপ্যাক্ট স্বয়ংক্রিয় যন্ত্রপাতিগুলিতে ছোট এয়ার সার্কিট স্যুইচিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

কোর টেকনিক্যাল স্পেসিফিকেশন (VM100 / VM1 সিরিজ)

  1 মৌলিক পরামিতি

     -- সার্কিট প্রকার: 2-পোর্ট (NC / NO), 3-পোর্ট (N.C. / N.O.)

     -- গঠন: টাইট sealing কর্মক্ষমতা সঙ্গে সরাসরি অভিনয় পপেট টাইপ

     -- প্রযোজ্য তরল: সংকুচিত বায়ু, নিষ্ক্রিয় গ্যাস

     -- অপারেটিং প্রেসার রেঞ্জ: -100kPa ~ 1.0MPa (ভ্যাকুয়াম সামঞ্জস্যপূর্ণ)

     -- পরিবেষ্টিত এবং মাঝারি তাপমাত্রা: -5 ~ +60℃ (কোন অভ্যন্তরীণ আইসিং নেই)

     -- পোর্ট থ্রেড সাইজ: M5, Rc1/8 (NPT1/8 এবং G1/8 ঐচ্ছিক)

     --প্রবাহ ক্ষমতা: Cv=0.11, কার্যকর বিভাগীয় এলাকা 2.5mm²

     -- নেট ওজন: সাইড পোর্ট ভার্সন 60g, নিচের পোর্ট ভার্সন 67g (অতি লাইটওয়েট)

     -- পাইপিং লেআউট অপশন: সাইড পোর্ট, নিচের পোর্ট

     -- তৈলাক্তকরণের প্রয়োজনীয়তা: তৈলাক্তকরণ-মুক্ত অপারেশন

  2. সামগ্রিক মাত্রা

     -- সাইড পোর্ট মডেল: 11 × 36 × 16 মিমি

     -- নীচের পোর্ট মডেল: 11 × 28 × 25 মিমি

 সার্কিট ডেফিনিশন এবং ওয়ার্কিং লজিক (3-পোর্ট / 2-পোর্ট)

   1. 3-পোর্ট টাইপ (VM13x, সর্বাধিক জনপ্রিয়) · পোর্ট 1(P): এয়ার সাপ্লাই ইনলেট

     -- পোর্ট 2(A): কন্ট্রোল আউটপুট

     -- পোর্ট 3(R): এক্সস্ট পোর্ট

     -- সাধারণত বন্ধ NC: অপ্রচলিত → P A থেকে কাটা, A R এর সাথে সংযুক্ত

     -- সাধারনত ওপেন NO: অপ্রচলিত → P A এর সাথে সংযুক্ত, A R থেকে কেটে গেছে

   2. 2-পোর্ট টাইপ (VM12x)

     -- পোর্ট 1(P): ফ্লুইড ইনপুট

     -- পোর্ট 2(A): কন্ট্রোল আউটপুট

     -- সাধারনত বন্ধ যুক্তি: এয়ার প্যাসেজ টিপে দিলে খুলে যায়, রিলিজের পর কেটে যায়

বিনিময়যোগ্য অ্যাকচুয়েটর হেডগুলির সম্পূর্ণ পরিসর

 1. বেসিক স্ট্রেইট প্লাঞ্জার টাইপ

     -- VM130 / VM120: স্ট্যান্ডার্ড 4.8 মিমি স্ট্রোক প্লাঙ্গার

     -- VM130U / VM120U: ছোট 2.5 মিমি স্ট্রোক প্লাঙ্গার

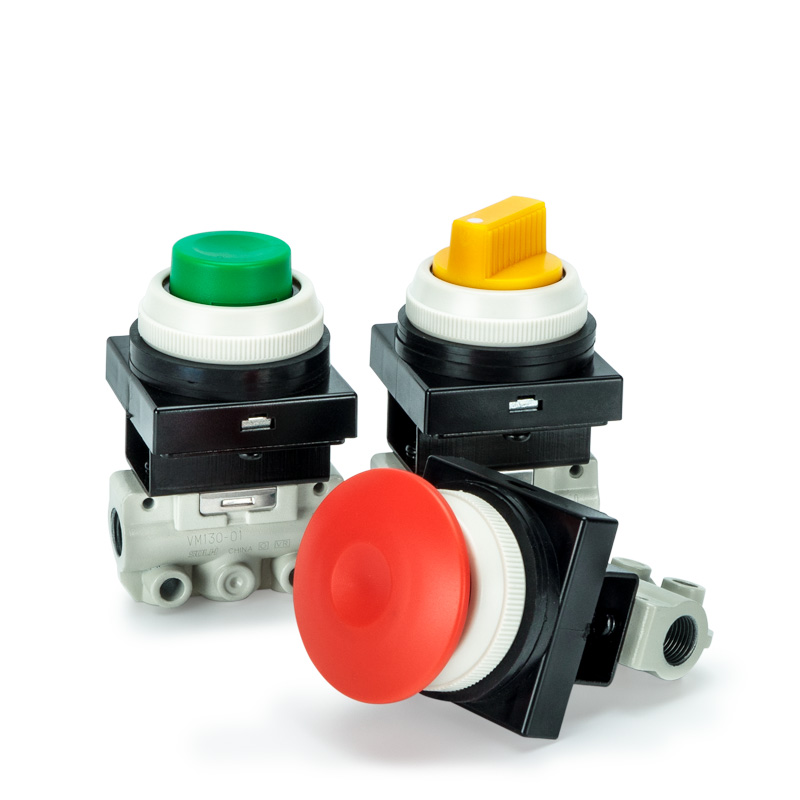

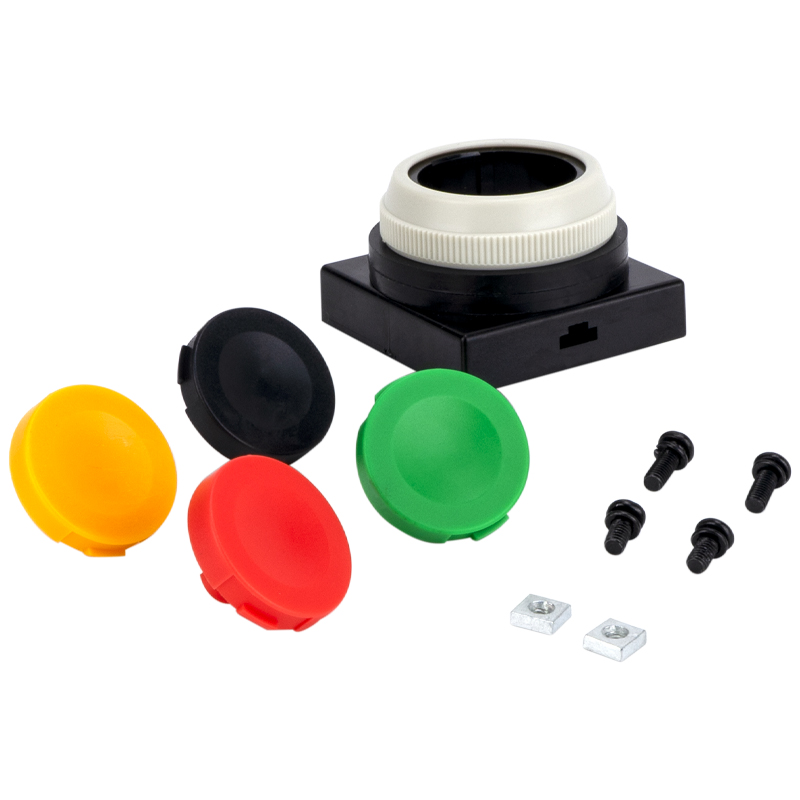

 2. পুশবাটন টাইপ (ম্যানুয়াল জগ অপারেশন)

     -- VM132 / VM122: ফ্ল্যাট স্ট্যান্ডার্ড পুশবাটন

     -- VM132Y / VM122Y: জরুরি স্টপ এবং উচ্চ দৃশ্যমানতার জন্য হলুদ মাশরুমের মাথা

     -- VM132G / VM122G: সবুজ সূচক পুশবাটন

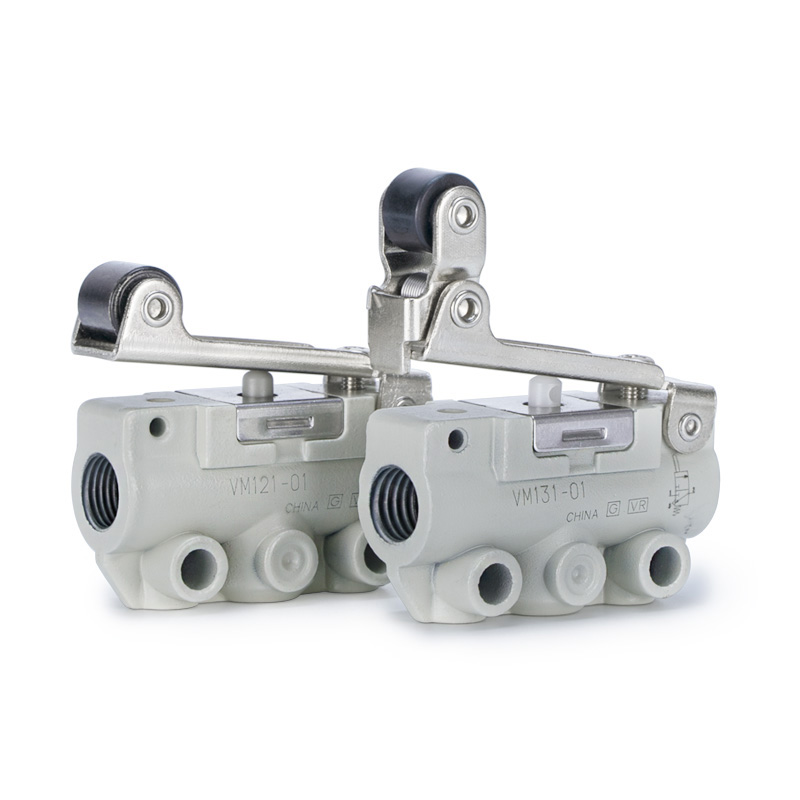

  3. রোলার লিভারের ধরন (স্ট্রোক এবং সীমা সনাক্তকরণ)

     -- VM131 / VM121: স্ট্যান্ডার্ড স্ট্রেইট রোলার লিভার

     -- VM131U / VM121U: সংক্ষিপ্ত ভ্রমণ রোলার লিভার

     -- VM133 / VM123: একমুখী অ্যান্টি-রিবাউন্ড রোলার লিভার

  4. ঐচ্ছিক অতিরিক্ত Actuators

     কবজা লিভার, টগল লিভার, লকযোগ্য রোটারি নব এবং আরও কাস্টমাইজড ট্রিগার হেড

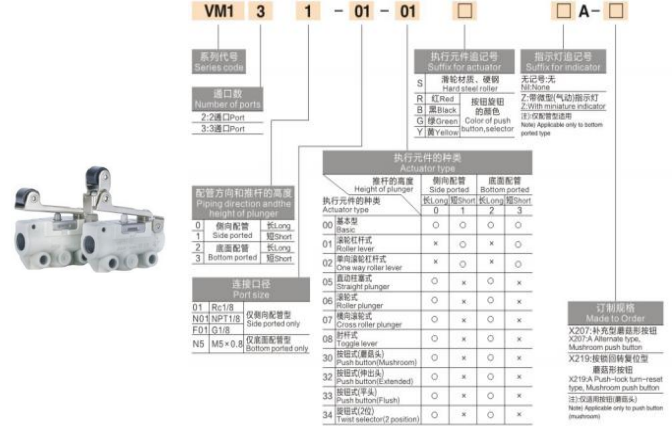

 মডেল কোড ব্যাখ্যা

  1.  (উদাহরণ: VM131-01-01A)

     -- VM131: 3-পোর্ট সার্কিট + রোলার লিভার অ্যাকচুয়েটর

     -- 01: পোর্ট থ্রেড কোড (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: সাইড পোর্ট লেআউট (02 = নিচের পোর্ট লেআউট)

     -- প্রত্যয় কোড: A=standard; Y=হলুদ মাশরুম; G=সবুজ বোতাম; U=শর্ট স্ট্রোক

  2. সাধারণ স্ট্যান্ডার্ড মডেল

     -- VM131-01-01A: 3-পোর্ট রোলার লিভার, Rc1/8, সাইড পোর্ট (সবচেয়ে বেশি ব্যবহৃত)

     -- VM132-M5-00A: 3-পোর্ট ফ্ল্যাট পুশবাটন, M5 থ্রেড, নীচের পোর্ট

     -- VM130U-01-N01Y: 3-পোর্ট শর্ট প্লাঙ্গার, NPT1/8, হলুদ মাশরুম ইমার্জেন্সি হেড

মূল পণ্যের সুবিধা

     -- অতি-ছোট এবং অতি-আলো: 11 মিমি সরু প্রস্থ সহ শুধুমাত্র 60 গ্রাম, অভ্যন্তরীণ মেশিন এমবেডিং এবং ঘন প্যানেল স্ট্যাকিং ইনস্টলেশনের জন্য উপযুক্ত

     -- প্রশস্ত সার্বজনীন চাপ পরিসীমা: বহু-উদ্দেশ্য সার্কিট নিয়ন্ত্রণের জন্য 1.0MPa পর্যন্ত সম্পূর্ণ ভ্যাকুয়ামের সাথে সামঞ্জস্যপূর্ণ

     -- টেকসই পপেট সিলিং গঠন: চমৎকার বায়ু নিবিড়তা, দীর্ঘ সেবা জীবন এবং শক্তিশালী ধুলো দূষণ প্রতিরোধের

     -- নমনীয় পাইপিং এবং মাউন্টিং: সাইড / বটম পোর্ট অপশন, সাইড মাউন্টিং, বটম মাউন্টিং, ঐচ্ছিক বন্ধনী বেস (VM1-B)

     -- তৈলাক্তকরণ-মুক্ত নকশা: কম রক্ষণাবেক্ষণ খরচ এবং পরিষ্কার এয়ার লুপ অপারেশন

     -- সম্পূর্ণ অ্যাকচুয়েটর পোর্টফোলিও: ম্যানুয়াল জগ, স্ট্রোকের সীমা, নিরাপত্তা জরুরী স্টপ এবং সমস্ত যান্ত্রিক ট্রিগার কাজের পরিস্থিতির সাথে মেলে

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- মেশিন স্ট্রোক সীমা সুইচ: সিলিন্ডার ফুল-স্ট্রোক অবস্থান প্রতিক্রিয়া সনাক্তকরণ

     -- ম্যানুয়াল জগ এবং ইকুইপমেন্ট চালু করা: প্যানেল পুশবাটন ম্যানুয়াল টেস্ট এয়ার সার্কিট

     -- সেফটি ইন্টারলক এবং ইমার্জেন্সি স্টপ লুপস: মেশিনের নিরাপত্তার জন্য হলুদ মাশরুম হেড অ্যাকচুয়েটর

     -- মিনি জিগস এবং ক্ল্যাম্পিং ফিক্সচার: ক্ল্যাম্প / আনক্ল্যাম্প নিউমেটিক সুইচিং

     -- ভ্যাকুয়াম কন্ট্রোল সার্কিট: -100kPa ভ্যাকুয়াম অবস্থার অধীনে স্থিতিশীল সুইচিং

     -- সাধারণ অটোমেশন সরঞ্জাম: যান্ত্রিক ট্রিগার বায়ু সংকেত এবং অবস্থান প্রতিক্রিয়া সার্কিট

এক বাক্যের সারাংশ

     SOLH VM1 ক্ষুদ্রাকৃতির যান্ত্রিক পপেট ভালভের বৈশিষ্ট্যগুলি আল্ট্রা-লাইট 60g কমপ্যাক্ট বডি, নির্ভরযোগ্য পপেট সিলিং, সম্পূর্ণ ভ্যাকুয়াম ~ 1.0MPa অপারেটিং রেঞ্জ, ডুয়াল সাইড/বটম পোর্ট লেআউট এবং সম্পূর্ণ বিনিময়যোগ্য অ্যাকচুয়েটর হেডস, যান্ত্রিক নিয়ন্ত্রণের জন্য পছন্দের অটোম্যাট ছোট ছোট এয়ার ট্রিগার সরঞ্জাম হিসাবে পরিবেশন করে।
