VM2 (VM200) সিরিজ মাঝারি 2/3 পোর্ট মেকানিক্যাল পপেট ভালভ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     VM2 (VM200) সিরিজ হল একটি মাঝারি আকারের 2/3 পোর্ট মেকানিক্যাল পপেট ভালভ যা SMC স্ট্যান্ডার্ড মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। নির্ভরযোগ্য পপেট সিলিং নির্মাণ গ্রহণ করে, এতে উল্লেখযোগ্য উচ্চ প্রবাহ ক্ষমতা (Cv≈0.87), ইউনিভার্সাল Rc1/4 স্ট্যান্ডার্ড পোর্ট, শক্তিশালী শিল্প নির্মাণ এবং সম্পূর্ণ বিনিময়যোগ্য অ্যাকচুয়েটর হেড রয়েছে। এটি স্ট্রোক সীমা সনাক্তকরণ, ম্যানুয়াল অপারেশন এবং সমস্ত ধরণের স্বয়ংক্রিয় যন্ত্রপাতিগুলিতে এয়ার সার্কিট স্যুইচিংয়ের জন্য মূলধারার যান্ত্রিক নিয়ন্ত্রণ ভালভ।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

  1 মৌলিক পরামিতি

     -- সিরিজ কোড: VM200 (ছোট নাম VM2)

     -- সার্কিটের ধরন: 2-পোর্ট (VM22x), 3-পোর্ট (VM23x, সাধারণত স্ট্যান্ডার্ড হিসাবে NC বন্ধ)

     -- গঠন: চমৎকার sealing এবং দীর্ঘ সেবা জীবন সঙ্গে সরাসরি অভিনয় পপেট টাইপ

     --প্রযোজ্য তরল: সংকুচিত বায়ু, নিষ্ক্রিয় গ্যাস

     -- অপারেটিং প্রেসার রেঞ্জ: 0 ~ 1.0 MPa ( ভ্যাকুয়াম বেমানান)

     -- পরিবেষ্টিত এবং মাঝারি তাপমাত্রা: -5 ~ +60 ℃ (কোন আইসিং অনুমোদিত নয়)

     -- পোর্ট থ্রেড: Rc1/4 (02); ঐচ্ছিক NPT1/4 (N02), G1/4 (F02)

     -- প্রবাহ কর্মক্ষমতা: কার্যকর বিভাগীয় এলাকা 19 মিমি², সিভি = 0.87

     -- নেট ওজন: স্ট্যান্ডার্ড মডেল 90 গ্রাম

     -- পাইপিং লেআউট: সাইড পোর্ট (01), নিচের পোর্ট (00)

     -- তৈলাক্তকরণের প্রয়োজনীয়তা: তৈলাক্তকরণ-মুক্ত; ISO VG32 টারবাইন তেল তৈলাক্তকরণ ঐচ্ছিক

  2. সামগ্রিক বাইরের মাত্রা (মিমি)

     -- সাইড পোর্ট সংস্করণ: 17 × 44 × 25

     -- নীচের পোর্ট সংস্করণ: 17 × 44 × 30

সার্কিট ডেফিনিশন এবং ওয়ার্কিং লজিক (3-পোর্ট / 2-পোর্ট)

  1. 3-পোর্ট মডেল (VM23x, সর্বাধিক ব্যবহৃত)

     -- পোর্ট 1(P): প্রধান এয়ার সাপ্লাই ইনলেট

     -- পোর্ট 2(A): কন্ট্রোল সিগন্যাল আউটপুট

     -- পোর্ট 3(R): এক্সস্ট পোর্ট

     -- NC সাধারনত ক্লোজড লজিক: Unactuated → P A থেকে কাটা, A R এর সাথে সংযুক্ত; অ্যাকচুয়েশন → P A এর সাথে সংযোগ করার পর, A নিষ্কাশন R কেটে দেয়

  2. 2-পোর্ট মডেল (VM22x)

     -- পোর্ট 1(P): ফ্লুইড ইনপুট

     -- পোর্ট 2(A): কন্ট্রোল আউটপুট

     -- সাধারনত বন্ধ: চাপ দিলে এয়ার চ্যানেল খুলে যায়, রিলিজের সাথে সাথেই কেটে যায়

সম্পূর্ণ বিনিময়যোগ্য অ্যাকচুয়েটর হেড পোর্টফোলিও

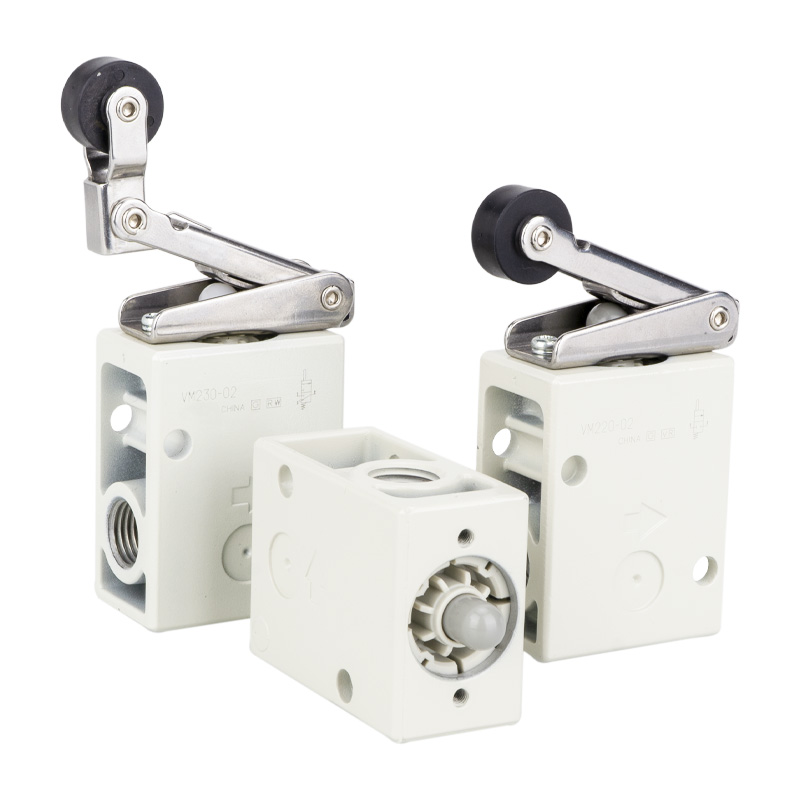

 1. রোলার লিভারের ধরন (স্ট্রোক সীমা সনাক্তকরণের জন্য, সর্বাধিক জনপ্রিয়)

     -- VM231/221: স্ট্যান্ডার্ড POM প্লাস্টিক রোলার লিভার

     -- VM231S/221S: ভারী-শুল্ক ঘর্ষণ-প্রতিরোধী কাজের অবস্থার জন্য শক্ত ইস্পাত রোলার

     -- VM233/223: একমুখী অ্যান্টি-রিবাউন্ড রোলার লিভার

  2. স্ট্রেইট প্লাঞ্জার টাইপ

     VM230/220: স্ট্যান্ডার্ড স্ট্রেইট পুশ প্লাঞ্জার

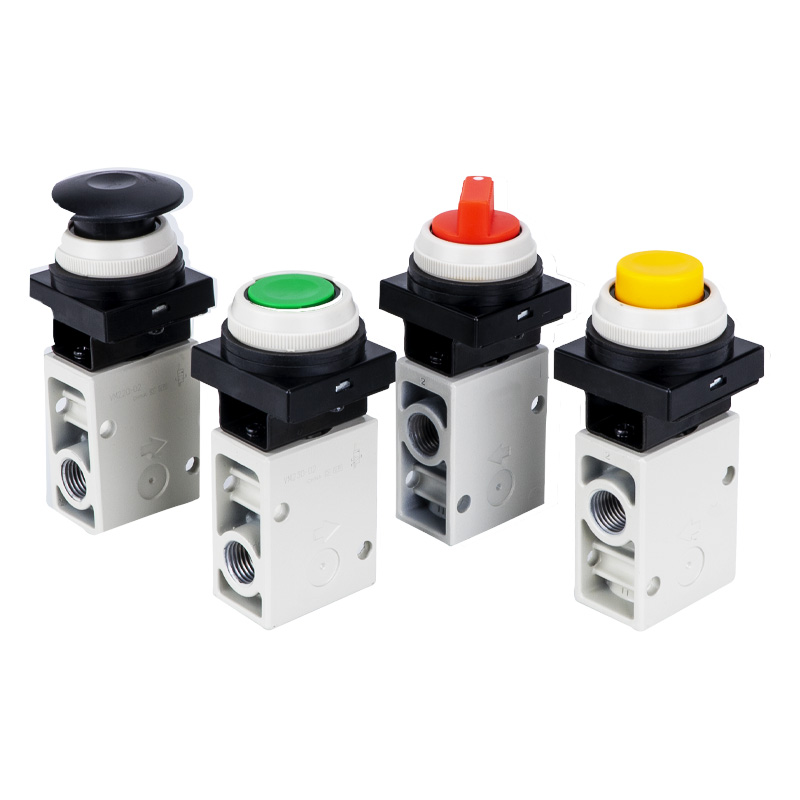

3. পুশবাটন টাইপ (ম্যানুয়াল জগ অপারেশনের জন্য)

     -- VM232/222: ফ্ল্যাট স্ট্যান্ডার্ড পুশবাটন

     -- VM232Y/222Y: জরুরি স্টপের জন্য উচ্চ-দৃশ্যমান হলুদ মাশরুমের মাথা

     -- VM232G/222G: সবুজ সূচক পুশবাটন

 4. ঐচ্ছিক বিশেষ Actuators

     কবজা লিভার, টগল লিভার, লকযোগ্য রোটারি নব, দ্বিমুখী লিভার এবং অন্যান্য কাস্টমাইজড ট্রিগার হেড

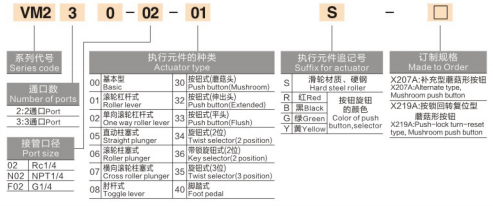

 মডেল কোড ব্যাখ্যা

   1. (উদাহরণ: VM231-02-01S)

     -- VM231: 3-পোর্ট সার্কিট + রোলার লিভার অ্যাকুয়েটর

     -- 02: পোর্ট থ্রেড সাইজ (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: সাইড পোর্ট লেআউট (00 = নিচের পোর্ট লেআউট)

     -- S: শক্ত ইস্পাত রোলার (কোন প্রত্যয় নেই = স্ট্যান্ডার্ড POM রোলার)

     -- রঙের প্রত্যয়: A=স্ট্যান্ডার্ড কালো; Y=হলুদ মাশরুম; G=সবুজ বোতাম

  2. সাধারণ স্ট্যান্ডার্ড মডেল

     -- VM231-02-01A: 3-পোর্ট, POM রোলার, Rc1/4, সাইড পোর্ট (সর্বজনীন সাধারণ-উদ্দেশ্য মডেল)

     -- VM231S-02-01A: 3-পোর্ট, শক্ত ইস্পাত রোলার, Rc1/4, সাইড পোর্ট (ভারী ঘর্ষণ-প্রতিরোধী কাজের অবস্থা)

     -- VM230-02-00A: 3-পোর্ট, সোজা প্লাঞ্জার, নীচের পোর্ট

     -- VM232Y-02-01A: 3-পোর্ট, হলুদ মাশরুম ইমার্জেন্সি স্টপ বোতাম, সাইড পোর্ট

মূল পণ্যের সুবিধা

     -- মাঝারি উচ্চ প্রবাহ কর্মক্ষমতা: Cv=0.87, মিনি VM1 (Cv=0.11) থেকে প্রায় 8 গুণ বেশি প্রবাহ ক্ষমতা, পুরোপুরি মাঝারি-প্রবাহ বায়ুসংক্রান্ত সার্কিটগুলির সাথে মিলে যায়

     -- ইউনিভার্সাল Rc1/4 পোর্ট: চমৎকার ক্রস-মডেল সামঞ্জস্য সহ অটোমেশন সরঞ্জামের জন্য স্ট্যান্ডার্ড মূলধারার থ্রেড আকার

     -- নির্ভরযোগ্য পপেট সিলিং: ভাল বায়ু নিবিড়তা, ধুলো দূষণ প্রতিরোধের, দ্রুত প্রতিক্রিয়া এবং বর্ধিত পরিষেবা জীবন

     -- ডুয়াল পাইপিং লেআউট সমর্থন: নমনীয় ঘন প্যানেল ইনস্টলেশন বিন্যাসের জন্য সাইড এবং নীচের পোর্ট বিকল্পগুলি

     -- সম্পূর্ণ অ্যাকচুয়েটর কভারেজ: রোলার লিভার, প্লাঞ্জার, ফ্ল্যাট বোতাম এবং মাশরুম হেড যান্ত্রিক সীমা কভার করার জন্য উপলব্ধ, ম্যানুয়াল জগ এবং জরুরী সমস্ত পরিস্থিতি বন্ধ

     --ভারী-শুল্ক শক্তিশালী নির্মাণ: ধাতু ভালভ শরীর; কঠোর শিল্প ক্রমাগত অপারেশন জন্য S প্রত্যয় শক্ত ইস্পাত রোলার ঐচ্ছিক

     -- তৈলাক্তকরণ-মুক্ত নকশা: কম রক্ষণাবেক্ষণ কাজের চাপ, পরিষ্কার এবং পরিবেশ বান্ধব এয়ার সার্কিট অপারেশন

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- ইকুইপমেন্ট স্ট্রোক লিমিট সেন্সিং: রোলার লিভার অ্যাকচুয়েটর দিয়ে সিলিন্ডার / স্লাইড টেবিল পূর্ণ অবস্থান সনাক্তকরণ

     -- ম্যানুয়াল জগ কন্ট্রোল: অন-সাইট মেশিন কমিশনিং এবং পুশবাটনের মাধ্যমে প্যানেল অপারেশন

     -- নিরাপত্তা জরুরী ইন্টারলক: দ্রুত এয়ার সার্কিট কাটার জন্য হলুদ মাশরুম মাথা

     -- জিগ এবং ফিক্সচার স্যুইচিং: ক্ল্যাম্প / আনক্ল্যাম্প বায়ুসংক্রান্ত লুপ নিয়ন্ত্রণ

     -- স্বয়ংক্রিয় উত্পাদন লাইন: ওয়ার্কস্টেশন অবস্থান সংকেত এবং যান্ত্রিক নিরাপত্তা ইন্টারলক সার্কিট

     -- প্যাকেজিং, টেক্সটাইল এবং মুদ্রণ যন্ত্রপাতি: উচ্চ-ফ্রিকোয়েন্সি যান্ত্রিক ট্রিগার নিয়ন্ত্রণ লুপ

নির্বাচন তুলনা: VM1 VS VM2 দ্রুত রেফারেন্স টেবিল

এক বাক্যের সারাংশ

     SOLH VM2 মাঝারি আকারের যান্ত্রিক পপেট ভালভ সার্বজনীন Rc1/4 পোর্ট, Cv=0.87 উচ্চ প্রবাহ ক্ষমতা, পূর্ণ পরিসীমা বিনিময়যোগ্য অ্যাকচুয়েটর এবং ডুয়াল সাইড/বটম পাইপিং বিকল্পগুলির সাথে সজ্জিত, সমস্ত শিল্প অটোমেশন pneutch সার্কিটগুলির জন্য আদর্শ মূলধারার যান্ত্রিক নিয়ন্ত্রণ ভালভ হিসাবে কাজ করে৷
