VM4 (VM400) সিরিজ মিডিয়াম 3-পোর্ট পপেট মেকানিক্যাল ভালভ

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     VM4 (VM400) সিরিজ হল একটি মাঝারি আকারের 3-পোর্ট পপেট যান্ত্রিক ভালভ যা SMC আসল মডেলগুলির সাথে সম্পূর্ণভাবে বিনিময়যোগ্য, মিনি VM1 এবং উচ্চ-প্রবাহের মান VM2 সিরিজের মধ্যে অবস্থিত। এটি ভ্যাকুয়াম (-100kPa) থেকে 1.0MPa পজিটিভ চাপ পর্যন্ত সার্বজনীন Rc1/8 পোর্ট, ডুয়াল সাইড/বটম পাইপিং লেআউট, শক্তিশালী ধাতব নির্মাণ, অতি-দীর্ঘ পরিষেবা জীবন এবং সম্পূর্ণ বিনিময়যোগ্য অ্যাকচুয়েটর হেড সহ সম্পূর্ণ অপারেটিং রেঞ্জ সমর্থন করে। সাধারণ অটোমেশন সরঞ্জামগুলিতে স্ট্রোক সীমা সনাক্তকরণ, ম্যানুয়াল জগ অপারেশন এবং সুরক্ষা ইন্টারলক সার্কিটের জন্য ব্যাপকভাবে গৃহীত।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

  1. মৌলিক সাধারণ পরামিতি

     --  সিরিজ কোড: VM400 (ছোট নাম VM4)

     -- সার্কিটের প্রকার: 3/2-পথ; সাধারণত বন্ধ (NC মান), সাধারণত খোলা (কোন ঐচ্ছিক নয়

     --  গঠন: সরাসরি অভিনয় পপেট টাইপ, টাইট সিলিং, ডাস্ট-প্রুফ, বর্ধিত পরিষেবা জীবন

     --  প্রযোজ্য তরল: সংকুচিত বায়ু, নিষ্ক্রিয় গ্যাস

     --  অপারেটিং প্রেসার রেঞ্জ: -100kPa ~ 1.0MPa (ভ্যাকুয়াম সামঞ্জস্যপূর্ণ, VM2 এর উপর সুবিধা)

     --  পরিবেষ্টিত এবং মাঝারি তাপমাত্রা: -5 ~ +60 ℃ (কোন অভ্যন্তরীণ আইসিং অনুমোদিত নয়)

     --  পোর্ট থ্রেড: Rc1/8 (01); ঐচ্ছিক NPT1/8 (N01), G1/8 (F01)

     --  প্রবাহ কর্মক্ষমতা: কার্যকর বিভাগীয় এলাকা 7mm², Cv = 0.38

     -- নেট ওজন: স্ট্যান্ডার্ড বেস মডেল 110 গ্রাম

     --  পাইপিং লেআউট: সাইড পোর্ট (01), নিচের পোর্ট (00)

     --  তৈলাক্তকরণ: তৈলাক্তকরণ-মুক্ত; ISO VG32 টারবাইন তেল তৈলাক্তকরণ ঐচ্ছিক

     -- সর্বোচ্চ সুইচিং ফ্রিকোয়েন্সি: পুশবাটন / রোলার অ্যাকচুয়েটরগুলির জন্য 60 চক্র/মিনিট; গাঁট / নির্বাচক প্রধানের জন্য 6 চক্র/মিনিট

     --  শক এবং কম্পন প্রতিরোধের: 1000m/s² প্রভাব প্রতিরোধের, 70m/s² কম্পন প্রতিরোধের (ভারী শিল্প গ্রেড)

  2. বাইরের সামগ্রিক মাত্রা (মিমি)

     --  সাইড পোর্ট সংস্করণ: 18 × 30 × 57

     --  নীচের পোর্ট সংস্করণ: 18 × 30 × 62

  3. 3-পোর্ট সার্কিট সংজ্ঞা এবং যুক্তি

     -- পোর্ট 1(P): প্রধান এয়ার সাপ্লাই ইনলেট

     --  পোর্ট 2(A): কন্ট্রোল সিগন্যাল আউটপুট পোর্ট

     --  পোর্ট 3(R): এক্সস্ট পোর্ট

     --  NC সাধারনত ক্লোজড লজিক: Unactuated → P A থেকে কাটা, A এক্সস্ট R এর সাথে সংযুক্ত; অ্যাকচুয়েশন → P A এর সাথে সংযোগ করার পরে, A নিষ্কাশন R সংযোগ বিচ্ছিন্ন করে

বিনিময়যোগ্য অ্যাকচুয়েটর হেডগুলির সম্পূর্ণ পরিসর

  1. রোলার লিভারের ধরন (স্ট্রোক লিমিট সেন্সিংয়ের জন্য সর্বাধিক জনপ্রিয়)

     -- VM431: স্ট্যান্ডার্ড POM প্লাস্টিক রোলার লিভার

     -- VM431S: ভারী ঘর্ষণ-প্রতিরোধী ক্রমাগত অপারেশনের জন্য শক্ত ইস্পাত রোলার লিভার

     -- VM432: রিভার্স ট্রিগার মিসঅপারেশন দূর করতে একমুখী অ্যান্টি-রিবাউন্ড রোলার লিভার

 2. স্ট্রেইট প্লাঞ্জার টাইপ

     -- VM430: স্ট্যান্ডার্ড স্ট্রেট প্লাঞ্জার বেস মডেল, কাস্টমাইজড বিশেষ অ্যাচুয়েটর সংযুক্তি সমর্থন করে

  3. পুশবাটন এবং মাশরুম ইমার্জেন্সি স্টপ হেডস (ম্যানুয়াল জগ এবং সেফটি ইন্টারলক)

     -- VM432: ফ্ল্যাট স্ট্যান্ডার্ড পুশবাটন

     -- VM432Y: জরুরী স্টপের জন্য উচ্চ-দৃশ্যমান হলুদ মাশরুমের মাথা

     -- VM432R: লাল মাশরুম জরুরী স্টপ বোতাম

     -- VM432G: সবুজ সূচক পুশবাটন

  4. গাঁট / নির্বাচক / লকযোগ্য নিরাপত্তা অ্যাকচুয়েটর

     -- VM434: 2-পজিশন / 3-পজিশন রোটারি সিলেক্টর নব

     -- VM435: দুর্ঘটনাজনিত মিথ্যা ট্রিগারিং প্রতিরোধ করতে লকযোগ্য পুশবাটন

     -- VM436: কবজা লিভার অ্যাকচুয়েটর টগল করুন

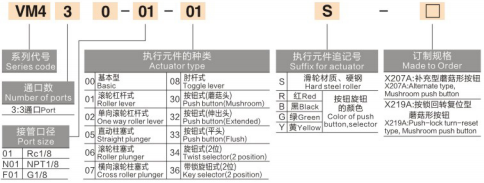

মডেল কোড ব্যাখ্যা

 1. (উদাহরণ: VM431-01-01S)

     -- VM431: 3-পোর্ট সার্কিট + রোলার লিভার অ্যাকুয়েটর

     -- 01: পোর্ট থ্রেড কোড (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: সাইড পোর্ট পাইপিং লেআউট (00 = নিচের পোর্ট লেআউট)

     -- S: শক্ত ইস্পাত রোলার (কোন প্রত্যয় নেই = স্ট্যান্ডার্ড POM প্লাস্টিক রোলার)

     -- রঙের প্রত্যয় চিহ্ন: Y=হলুদ মাশরুম, R=লাল মাশরুম, G=সবুজ পুশবাটন

  2. জনপ্রিয় স্ট্যান্ডার্ড মডেল

     -- VM431-01-01A: 3-পোর্ট POM রোলার লিভার, Rc1/8 সাইড পোর্ট (সর্বজনীন সাধারণ-উদ্দেশ্য মডেল)

     -- VM431S-01-01A: 3-পোর্ট শক্ত ইস্পাত রোলার, ভারী-শুল্ক ঘর্ষণ-প্রতিরোধী কাজের অবস্থা

     --  VM430-01-00A: 3-পোর্ট স্ট্রেট প্লাঞ্জার, কাস্টমাইজড অ্যাকচুয়েটর সমাবেশের জন্য নীচের পোর্ট

     -- VM432Y-01-01A: 3-পোর্ট হলুদ মাশরুম হেড ইমার্জেন্সি স্টপ ভালভ

মূল পণ্যের সুবিধা

     -- আল্ট্রা-ওয়াইড ডুয়াল ভ্যাকুয়াম এবং ইতিবাচক চাপের পরিসর: -100kPa ভ্যাকুয়াম থেকে 1.0MPa পর্যন্ত স্থিতিশীল অপারেশন, ভ্যাকুয়াম শোষণ এবং স্ট্যান্ডার্ড পজিটিভ প্রেসার সার্কিট উভয়ের সাথে সামঞ্জস্যপূর্ণ (VM2 ভ্যাকুয়াম সমর্থন করতে পারে না)

     -- নির্ভরযোগ্য পপেট সিলিং নির্মাণ: চমৎকার বায়ু নিবিড়তা, ধুলো দূষণ প্রতিরোধ, দ্রুত প্রতিক্রিয়া এবং অতি-দীর্ঘ চক্রের পরিষেবা জীবন

     -- ইউনিভার্সাল Rc1/8 স্ট্যান্ডার্ড থ্রেড: অসাধারণ বিনিময়যোগ্যতা সহ সাধারণ অটোমেশন সরঞ্জামের জন্য ব্যাপকভাবে গৃহীত পোর্ট সাইজ

     -- ডুয়াল সাইড / বটম পাইপিং লেআউট: ঘন প্যানেল স্ট্যাকিং এবং সীমিত স্থানের সরঞ্জামের জন্য নমনীয় ইনস্টলেশন বিন্যাস

     -- সম্পূর্ণ পূর্ণ-সিরিজ অ্যাকচুয়েটর পোর্টফোলিও: রোলার লিভার, প্লাঞ্জার, ফ্ল্যাট পুশবাটন, কালার মাশরুম হেড, রোটারি নব এবং লক করা হেডস সম্পূর্ণভাবে স্ট্রোকের সীমা, ম্যানুয়াল জগ, ইমার্জেন্সি স্টপ এবং সিলেক্টর কন্ট্রোল ডিমান্ড কভার করে

     -- হেভি-ডিউটি ​​ইন্ডাস্ট্রিয়াল মজবুত বিল্ড: সলিড মেটাল ভালভ বডি, ঐচ্ছিক শক্ত ইস্পাত রোলার এবং কঠোর ক্রমাগত উত্পাদন লাইনের জন্য উচ্চ শক/কম্পন প্রতিরোধের

     -- তৈলাক্তকরণ-মুক্ত রক্ষণাবেক্ষণ-মুক্ত নকশা: কম অপারেটিং খরচ এবং পরিষ্কার তেল-মুক্ত বায়ু সার্কিট পরিবেশ

সাধারণ শিল্প প্রয়োগের পরিস্থিতি

     -- ইকুইপমেন্ট স্ট্রোক লিমিট ডিটেকশন: রোলার লিভার অ্যাকচুয়েটর সহ সিলিন্ডার এবং স্লাইড টেবিল ফুল পজিশন ফিডব্যাক

     -- ভ্যাকুয়াম শোষণ এবং মুক্তি নিয়ন্ত্রণ সার্কিট (-100kPa নেতিবাচক চাপে স্থিতিশীল অপারেশন)

     -- প্যানেল পুশবাটন অ্যাকচুয়েটরগুলির মাধ্যমে ম্যানুয়াল জগ পরীক্ষা এবং সরঞ্জাম চালু করা

     -- মেশিন নিরাপত্তা জরুরী ইন্টারলক: দ্রুত এয়ার সার্কিট বন্ধ করার জন্য হলুদ / লাল মাশরুম মাথা

     -- ক্ল্যাম্পিং / আনক্ল্যাম্পিং লুপগুলির জন্য জিগ এবং ফিক্সচার বায়ুসংক্রান্ত সুইচিং

     -- প্যাকেজিং, প্রিন্টিং এবং টেক্সটাইল যন্ত্রপাতি উচ্চ-ফ্রিকোয়েন্সি যান্ত্রিক ট্রিগার নিয়ন্ত্রণ

     -- ছোট স্বয়ংক্রিয় ওয়ার্কস্টেশন পজিশন সিগন্যাল ফিডব্যাক এবং মেকানিক্যাল সেফটি ইন্টারলক সার্কিট

নির্বাচন তুলনা সারণী: VM1 / VM2 / VM4 সিরিজ

এক বাক্যের সারাংশ

     SOLH VM4 মাঝারি 3-পোর্ট পপেট মেকানিক্যাল ভালভ সার্বজনীন Rc1/8 পোর্ট, Cv=0.38 প্রবাহ ক্ষমতা, সম্পূর্ণ ভ্যাকুয়াম ~1.0MPa চাপ সামঞ্জস্য, নির্ভরযোগ্য পপেট সিলিং, সম্পূর্ণ বিনিময়যোগ্য অ্যাকচুয়েটর এবং ডুয়াল সাইড/বটম পাইপিং কন্ট্রোল মেডআউটের জন্য প্রি-সার্ভিং লেআউট দিয়ে সজ্জিত। ভ্যাকুয়াম অপারেশন, ঘর্ষণ প্রতিরোধের এবং দীর্ঘমেয়াদী স্থিতিশীল কর্মক্ষমতা প্রয়োজন সমস্ত কাজের শর্ত.
