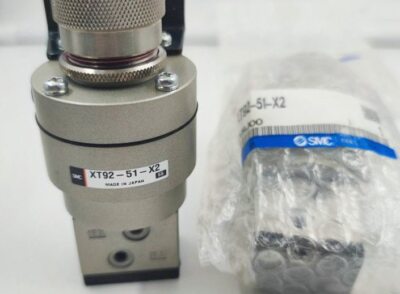

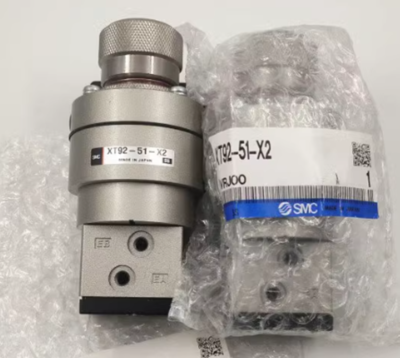

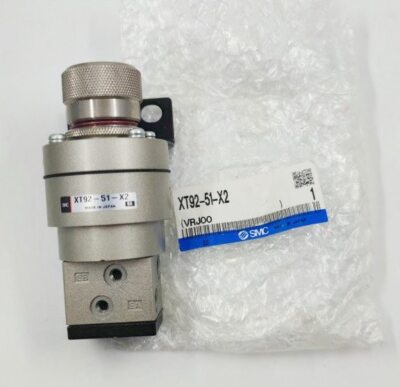

XT92-51-X2 যথার্থ চাপ সনাক্তকরণ ভালভ

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     XT92-51-X2 হল SOLH Richge ব্র্যান্ডের অধীনে একটি UTC কাস্টমাইজড বিশেষ ভালভ। এটি সাধারণ নির্ভুল চাপ নিয়ন্ত্রকদের থেকে মৌলিকভাবে পৃথক এবং নিম্ন-চাপ সুরক্ষা সুরক্ষা এবং বায়ুসংক্রান্ত সংকেত স্যুইচিংয়ের জন্য একটি ডেডিকেটেড দ্বৈত-চাপ সনাক্তকরণ ভালভ হিসাবে কাজ করে। এই কাস্টম ইউনিটটি স্বয়ংক্রিয় নিরাপত্তা সার্কিটে চাপ থ্রেশহোল্ড ট্রিগারিং এবং দ্বৈত-সংকেত ইন্টারলক নিয়ন্ত্রণের জন্য তৈরি করা হয়েছে।

1. কোর টেকনিক্যাল স্পেসিফিকেশন (সম্পূর্ণ SMC সামঞ্জস্যপূর্ণ)

     --মডেল: XT92-51-X2 কাস্টম বিশেষ সংস্করণ

     -- কাঠামোর ধরন: সরাসরি-অভিনয় চাপ সনাক্তকরণ দ্বৈত চাপ ভালভ

     --পোর্ট থ্রেড: Rc1/8, M5 পাইপিং ফিটিং এর সাথে সামঞ্জস্যপূর্ণ

     --প্রযোজ্য মাধ্যম: সংকুচিত বায়ু পরিষ্কার করুন

     -- সামঞ্জস্যযোগ্য সুইচিং চাপ পরিসীমা: 0.1 ~ 0.5 MPa

     --সর্বোচ্চ কাজের চাপ: 0.8 MPa

     --প্রুফ প্রেসার: 1.2 MPa

     --অপারেটিং পরিবেষ্টিত তাপমাত্রা: -5℃ ~ +60℃

     -- নেট ওজন: প্রায় 300 গ্রাম

     --কোর ফাংশন: প্রেসার থ্রেশহোল্ড সনাক্তকরণ, কম-চাপ সুরক্ষা ইন্টারলক, ডুয়াল এয়ার সার্কিট সিগন্যাল স্যুইচিং

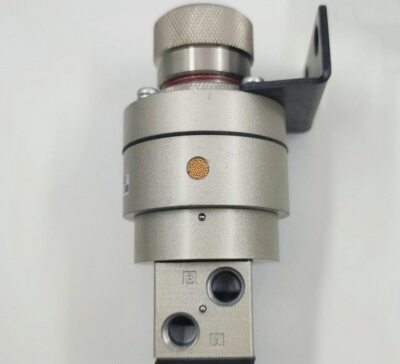

2. 3/2-ওয়ে লজিক পোর্ট লেআউট

     --P: প্রধান এয়ার সাপ্লাই ইনলেট পোর্ট

     --A/B: দুটি স্বাধীন সুইচিং আউটপুট পোর্ট

     --R: বিল্ট-ইন সাইলেন্সার সহ এক্সস্ট পোর্ট

     --টপ অ্যাডজাস্টমেন্ট নব: কাস্টমাইজড প্রেসার ট্রিগার থ্রেশহোল্ড সেট করে (যেমন 0.4 MPa)

     --ইনস্টলেশন বিকল্প: বন্ধনী মাউন্ট বা প্যানেল মাউন্ট

3. কাজের নীতি

     যখন সিস্টেমের চাপ প্রিসেট থ্রেশহোল্ড অতিক্রম করে: পোর্ট P থেকে পোর্ট A-তে বায়ু প্রবাহিত হয়, যখন পোর্ট B নিষ্কাশন R-এর সাথে সংযোগ করে। যখন সিস্টেমের চাপ প্রিসেট থ্রেশহোল্ডের নীচে নেমে যায়: বায়ু পোর্ট P থেকে পোর্ট B-তে প্রবাহিত হয়, যখন পোর্ট A নিষ্কাশন R-এর সাথে সংযোগ করে। ভালভটি স্বয়ংক্রিয়ভাবে বায়ু পাথকে উপলব্ধি করে এবং আন্তঃসংক্রান্ত নিরাপত্তা লকের চাপে সম্পূর্ণরূপে পরিবর্তন করে। লজিক সংকেত নিয়ন্ত্রণ।

4. কর্মক্ষমতা তুলনা: XT92-51-X2 VS ARP / IR যথার্থ নিয়ন্ত্রক

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     নিম্ন-চাপের নিরাপত্তা ইন্টারলক: পূর্বনির্ধারিত মানের নীচে বায়ুচাপ নেমে গেলে স্বয়ংক্রিয়ভাবে সরঞ্জামগুলিকে নিরাপদ স্ট্যান্ডবাই মোডে স্যুইচ করে দ্বৈত বায়ু সরবরাহ স্বয়ংক্রিয় সুইচিং: প্রধান পাইপলাইনের চাপ ব্যর্থ হলে স্ট্যান্ডবাই এয়ার সোর্সে স্যুইচ করে মেশিনের চাপের অনুমতি ইন্টারলক: বায়ুচাপ বৈধ প্রান্তিকে না পৌঁছানো পর্যন্ত সরঞ্জামের স্টার্টআপকে সীমাবদ্ধ করে: ইন্টিগ্রেটেড নিউম্যাটিক ইউনিটের পৃথক চাপের সংমিশ্রণ। সুইচ এবং solenoid ভালভ সামগ্রিক বায়ু সার্কিট বিন্যাস সহজতর

এক বাক্যের সারাংশ

     কাস্টম SOLH XT92-51-X2 চাপ সনাক্তকরণ ভালভ কম-চাপ সুরক্ষা এবং নির্দিষ্ট-থ্রেশহোল্ড এয়ার পাথ স্যুইচিং চালায়; এটি নিরাপত্তা ইন্টারলক সার্কিটের জন্য একটি বিশেষ বায়ুসংক্রান্ত লজিক উপাদান এবং ক্রমাগত নির্ভুল চাপ নিয়ন্ত্রণের জন্য ব্যবহার করা যাবে না।
