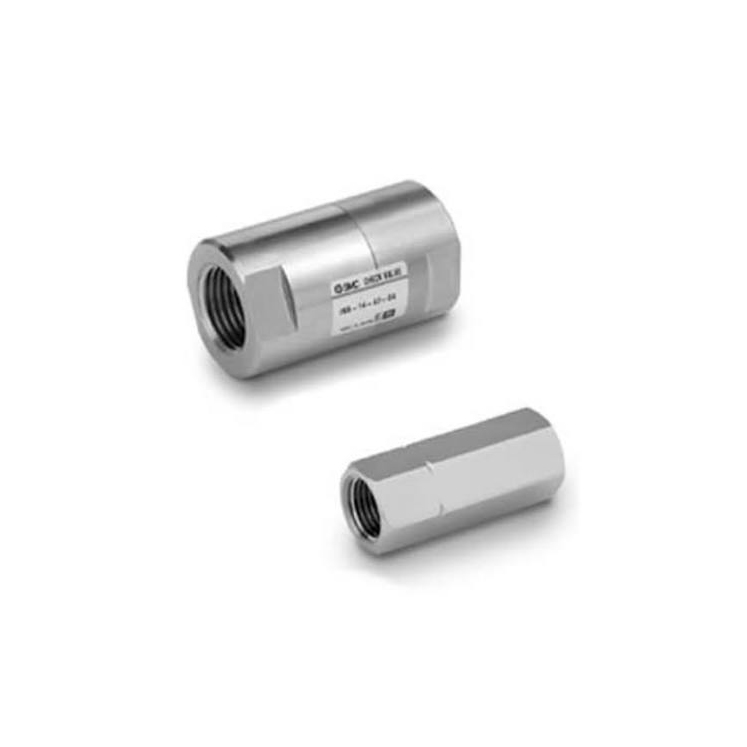

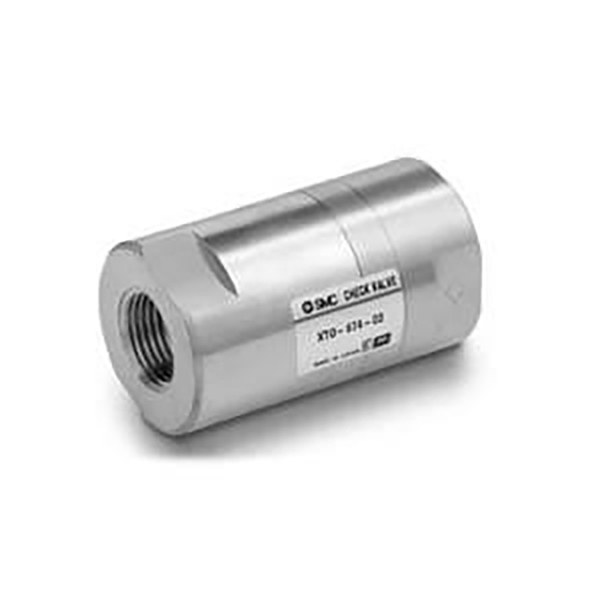

XTO674 / INA14 সিরিজ কম ক্র্যাকিং প্রেসার চেক ভালভ

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     SOLH XTO674 এবং INA14 সিরিজ অভিন্ন পণ্য প্ল্যাটফর্ম শেয়ার করে, এতে অতি-লো ক্র্যাকিং চাপ এবং সংকুচিত বায়ু এবং জলের জন্য দ্বৈত-মাঝারি সামঞ্জস্য রয়েছে। এই থ্রেডেড ইনলাইন চেক ভালভগুলি ভ্যাকুয়াম সার্কিট এবং সাধারণ বায়ুসংক্রান্ত সিস্টেমে বিপরীত প্রবাহ রোধ করতে ব্যাপকভাবে প্রয়োগ করা হয়, যা নিম্ন-চাপের তরল এবং জলের পাইপলাইনের জন্যও উপযুক্ত। XTO674 নিম্ন-তাপমাত্রার কাজের অবস্থার উপর ফোকাস করে, যখন INA14 মানক এবং জারা-প্রতিরোধী শিল্প পরিস্থিতি কভার করে।

 মডেল কোড শ্রেণীবিভাগ এবং নামকরণের নিয়ম

     -- XTO674: ব্রাস বডি, কম-তাপমাত্রা প্রতিরোধী সংস্করণ (-30℃ সর্বনিম্ন অপারেটিং তাপমাত্রা)

     -- INA14: স্ট্যান্ডার্ড সিরিজ, ঐচ্ছিক পিতল / SUS304 স্টেইনলেস স্টীল বডি, স্বাভাবিক তাপমাত্রা পরিসীমা (-5℃ সর্বনিম্ন)

     -- পোর্ট সাইজ প্রত্যয় সংজ্ঞা: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 শেয়ার্ড ইউনিভার্সাল টেকনিক্যাল স্পেসিফিকেশন

     -- ক্র্যাকিং প্রেসার: 0.01 MPa (0.1 বার), অতি-লো থ্রেশহোল্ড ভ্যাকুয়াম এবং কম চাপ সার্কিটের জন্য আদর্শ

     -- সর্বোচ্চ প্রমাণ চাপ: 1.0 MPa

     --প্রযোজ্য মিডিয়া: সংকুচিত বায়ু, জল, নিরপেক্ষ নিষ্ক্রিয় গ্যাস এবং নিরপেক্ষ তরল

  1. অপারেটিং তাপমাত্রা পরিসীমা

     -- XTO674: -30℃ ~ +80℃ (ক্রায়োজেনিক প্রতিরোধী)

     -- INA14: -5℃ ~ +80℃

  2. ঐচ্ছিক সীল উপকরণ

     -- এনবিআর (স্ট্যান্ডার্ড): বায়ু এবং পরিষ্কার জলের জন্য, প্রযোজ্য তাপমাত্রা -5 ~ 60℃

     -- FKM: তেল প্রতিরোধী এবং উচ্চ তাপমাত্রা প্রতিরোধী, 80℃ পর্যন্ত

     -- CR: আবহাওয়া-প্রমাণ এবং ঘর্ষণ প্রতিরোধী, XTO674 সিরিজের জন্য ঐচ্ছিক

  3. ভালভ শরীরের উপাদান বিকল্প

     -- XTO674: শুধুমাত্র সলিড ব্রাস বডি

     -- INA14: ব্রাস / SUS304 স্টেইনলেস স্টীল (সকল মূল ভেজা অংশ স্টেইনলেস স্টীল)

আদর্শ মডেল পরামিতি তুলনা টেবিল

মূল পণ্যের সুবিধা এবং আবেদনের সুযোগ

 1. অতি-লো 0.01MPa ক্র্যাকিং চাপ

     --0.1MPa ভ্যাকুয়াম অবস্থার অধীনে স্থিতিশীল খোলা, কার্যকরভাবে ভ্যাকুয়াম ক্ষতি এবং সাকশন কাপ / ভ্যাকুয়াম জেনারেটরের ব্যাকফ্লো এড়াতে পারে।

  2. দ্বিমুখী নির্ভরযোগ্য sealing

     -- মসৃণ এগিয়ে প্রবাহ, শূন্য বিপরীত ফুটো; ভ্যাকুয়াম পাম্প, সোলেনয়েড ভালভ এবং সিলিন্ডারকে রিভার্স প্রেসার সার্জ দ্বারা সৃষ্ট ক্ষতি থেকে রক্ষা করে।

  3. মিনি ইনলাইন থ্রেডেড গঠন

     -- অতিরিক্ত মাউন্টিং বন্ধনী ছাড়াই টিউবিংয়ের মধ্যে সরাসরি ইনলাইন ইনস্টল করা, কম্প্যাক্ট সংকীর্ণ ইকুইপমেন্ট লেআউট স্পেসে পুরোপুরি ফিট।

 4. দ্বৈত মাঝারি বায়ু এবং জল সর্বজনীন নকশা

     -- শুষ্ক বায়ুসংক্রান্ত সার্কিট এবং নিম্ন-চাপের তরল জলের পাইপলাইন উভয়ের সাথেই সামঞ্জস্যপূর্ণ যাতে খুচরা যন্ত্রাংশের তালিকার প্রকারগুলি কমানো যায়।

 5. সম্পূর্ণ ভ্যাকুয়াম সিস্টেম সামঞ্জস্যপূর্ণ

     -- ভ্যাকুয়াম পরীক্ষার সরঞ্জাম এবং pulsating নেতিবাচক চাপ ভ্যাকুয়াম প্রচলন loops জন্য উপযুক্ত.

ইনস্টলেশন এবং মডেল নির্বাচন নির্দেশিকা

  1.  প্রবাহের দিকনির্দেশ চিহ্ন: মাঝারি প্রবাহের দিক নির্দেশ করতে ভালভ বডিতে একটি তীর "→" মুদ্রিত হয়; বিপরীত ইনস্টলেশন সম্পূর্ণরূপে তরল উত্তরণ ব্লক করবে.

  2. পোর্ট সাইজ ম্যাচিং: পাইপলাইনের ব্যাস অনুযায়ী Rc1/8" ~ Rc1/2" নির্বাচন করুন; Rc1/4" (প্রত্যয় 02) হল সবচেয়ে সাধারণ সাধারণ স্পেসিফিকেশন।

  3. মিডিয়া এবং তাপমাত্রা নির্বাচনের নিয়ম

     -- নিম্ন-তাপমাত্রা / ভ্যাকুয়াম কাজের অবস্থা → XTO674 সিরিজ চয়ন করুন

     --  সাধারণ কক্ষ-তাপমাত্রার বায়ু এবং পরিষ্কার জল → NBR সিল সহ INA14
     -- তেলযুক্ত মিডিয়া বা উচ্চ-তাপমাত্রার তরল → FKM ফ্লোরিন রাবার সিল সহ INA14

  3. ভ্যাকুয়াম সিস্টেম প্রস্তাবিত লেআউট

     -- এয়ার ব্যাকফ্লো ব্লক করতে ভ্যাকুয়াম জেনারেটর, ফিল্টার এবং সাকশন কাপের মধ্যে চেক ভালভ ইনস্টল করুন এবং বিরতিহীন অপারেশনের সময় স্থিতিশীল ভ্যাকুয়াম ডিগ্রি বজায় রাখুন।

SOLH ইন্টারচেঞ্জেবিলিটি অ্যাডভান্টেজ

     XTO674 এবং INA14 অভিন্ন সামগ্রিক মাত্রা, থ্রেড পোর্টের আকার এবং মূল কর্মক্ষমতা পরামিতি ভাগ করে। দুটি সিরিজ পাইপলাইন পরিবর্তন ছাড়াই সরাসরি ক্রস-প্রতিস্থাপিত হতে পারে, আমদানি করা সমতুল্য মডেলের তুলনায় উচ্চতর ব্যয়ের কার্যক্ষমতা প্রদান করে।

এক বাক্যের সারাংশ

     SOLH XTO674 / INA14 আল্ট্রা-লো 0.01MPa ক্র্যাকিং প্রেশার সহ ইনলাইন থ্রেডেড চেক ভালভ ডুয়াল এয়ার অ্যান্ড ওয়াটার মিডিয়া, ঐচ্ছিক পিতল/স্টেইনলেস স্টিল বডি এবং একাধিক সিলিং উপকরণ সমর্থন করে, ভ্যাকুয়াম, ক্রায়োজেনিক, সাধারণ বায়ুসংক্রান্ত এবং কম-প্রেশার পাইপলাইনের জন্য নির্ভরযোগ্য অ্যান্টি-ব্যাকফ্লো সুরক্ষা প্রদান করে।
