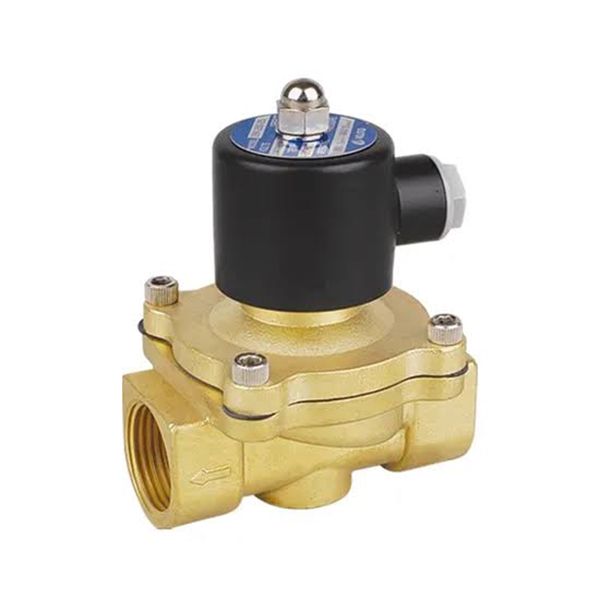

2W সিরিজ 2/2 ওয়ে ফ্লুইড সোলেনয়েড ভালভ (ডাইরেক্ট-অ্যাক্টিং + পাইলট-চালিত)

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH 2W সিরিজ হল সার্বজনীন শিল্প 2/2-ওয়ে সাধারণত বন্ধ তরল শাট-অফ সোলেনয়েড ভালভ, দুটি কাঠামোগত লাইনে বিভক্ত: সরাসরি-অভিনয় 2W (030/050 ছোট সিরিজ) এবং পাইলট-চালিত 2W (150~500 বড় বোর সিরিজ)। এটি পরিষ্কার জল, সংকুচিত বায়ু, তৈলাক্তকরণ তেল, শীতল কাটার তরল এবং দুর্বলভাবে ক্ষয়কারী তরল পাইপলাইনের জন্য স্বয়ংক্রিয়ভাবে চালু/বন্ধ নিয়ন্ত্রণ করে।

       * মাল্টি-স্তর বিরোধী জারা sealing সঙ্গে ব্রাস ভালভ শরীর; সম্পূর্ণ পরিসর নির্বাচনের জন্য জিরো-প্রেশার স্টার্টআপ ডাইরেক্ট টাইপ এবং হাই-ফ্লো পাইলট টাইপের দ্বৈত বিকল্প

       * বিশ্বব্যাপী রপ্তানির জন্য PT/G/NPT মাল্টি-থ্রেডের সাথে সামঞ্জস্যপূর্ণ মানসম্মত মাত্রা এবং থ্রেডের চশমা

       * নিম্ন-তাপমাত্রা প্রতিরোধী কুণ্ডলী স্থিতিশীল দীর্ঘমেয়াদী ক্রমাগত শক্তিকে সমর্থন করে

     জল চিকিত্সা সরঞ্জাম, মেশিন টুল কুলিং সার্কিট, স্প্রে ক্লিনিং লাইন, এয়ার কম্প্রেসার পাইপলাইন এবং পূর্ণ-শিল্প তরল অটোমেশন সিস্টেমের সাথে ব্যাপকভাবে মিলিত।

দুটি পণ্য লাইন সম্পূর্ণ শ্রেণীবিভাগ: সরাসরি-অভিনয় NC VS পাইলট-অপারেটেড NC

  1. 2W ডাইরেক্ট-অ্যাক্টিং সাধারণত বন্ধ (মডেল উদাহরণ: 2W-L030-08)

     --কর্মরত প্রিন্সিple:ইলেক্ট্রোম্যাগনেটিক কয়েল সরাসরি অভ্যন্তরীণ আর্মেচার স্টেমকে প্রধান ভালভ সিট খুলতে/বন্ধ করতে চালিত করে, 0MPa শূন্য মাঝারি চাপে সম্পূর্ণ খোলার সক্ষম করে।

        * পাওয়ার অফ: স্প্রিং সিলিং গ্যাসকেটকে কম্প্রেস করে যাতে পাইপলাইনের তরল সম্পূর্ণভাবে কেটে যায়

        * পাওয়ার অন: ইলেক্ট্রোম্যাগনেটিক ফোর্স স্পুল তুলে নিয়ে যায় দ্বিমুখী তরল সঞ্চালন উপলব্ধি করতে

           কোন অক্জিলিয়ারী পাইলট চেম্বার নেই, মিলিসেকেন্ড দ্রুত প্রতিক্রিয়া গতি সহ অতি-সরল কাঠামো।

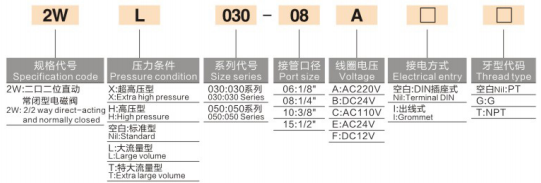

    -- সম্পূর্ণ মডেল কোডিং নিয়ম

     2W - চাপ/প্রবাহ প্রত্যয় - সাইজ সিরিজ - পোর্ট থ্রেড - কয়েল ভোল্টেজ - তারের ধরন - থ্রেড স্ট্যান্ডার্ড

        * 2W: সরাসরি-অভিনয় 2/2-ওয়ে সাধারণত বন্ধ solenoid ভালভ

        *  চাপ এবং প্রবাহ প্রত্যয়: খালি=মানক / L=বড় প্রবাহ / T=অতিরিক্ত বড় প্রবাহ / H=উচ্চ চাপ / X=অতিরিক্ত উচ্চ চাপ

        *আকার সিরিজ: 030 (ক্ষুদ্র), 050 (মাঝারি ছোট)

        *পোর্ট কোড: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *ভোল্টেজ কোড: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  তারের মোড: ফাঁকা=DIN সকেট (কন্ট্রোল ক্যাবিনেটের জন্য মানক), I=জলরোধী তারের সীসা (বহিরের আর্দ্র সরঞ্জাম)

        *  থ্রেড স্ট্যান্ডার্ড: ফাঁকা=PT ব্রিটিশ টেপার থ্রেড, G=G সমান্তরাল থ্রেড, T=NPT আমেরিকান থ্রেড

   --  মূল সুবিধা

       *  শূন্য ডিফারেনশিয়াল প্রেসার স্টার্টআপ, ন্যূনতম অপারেটিং চাপের সীমা নেই, ভ্যাকুয়ামের অধীনে স্থিতিশীল খোলা, মাইক্রো-চাপ এবং মাইক্রো-ফ্লো ওয়াটার সার্কিট

        *  আল্ট্রা-কমপ্যাক্ট বডি, ক্র্যাম্পড ইকুইপমেন্ট ক্যাবিনেট লেআউটের জন্য নির্বিচারে মাউন্টিং অ্যাঙ্গেল

        *  মিলিসেকেন্ড দ্রুত অন-অফ প্রতিক্রিয়া, উচ্চ-ফ্রিকোয়েন্সি বিরতিমূলক স্টার্ট-স্টপ চক্রের জন্য উপযুক্ত

        *  ছোট ভালভ বডি কম খরচে, একক-পয়েন্ট শাখা নিয়ন্ত্রণের জন্য লাভজনক প্রথম পছন্দ

     --  অ্যাপ্লিকেশন দৃশ্যকল্প

      ছোট CNC মেশিন টুলস, মিনি স্প্রে ক্লিনিং মেশিন, 3C অটোমেশন সরঞ্জামের জন্য মাইক্রো এয়ার/ওয়াটার কন্ট্রোল, এয়ার কম্প্রেসারের ছোট শাখা সুইচ, ল্যাব মাইক্রো ফ্লুইড অন/অফ কন্ট্রোলের জন্য সিঙ্গেল-পয়েন্ট কুলিং অয়েল ইনজেকশন।

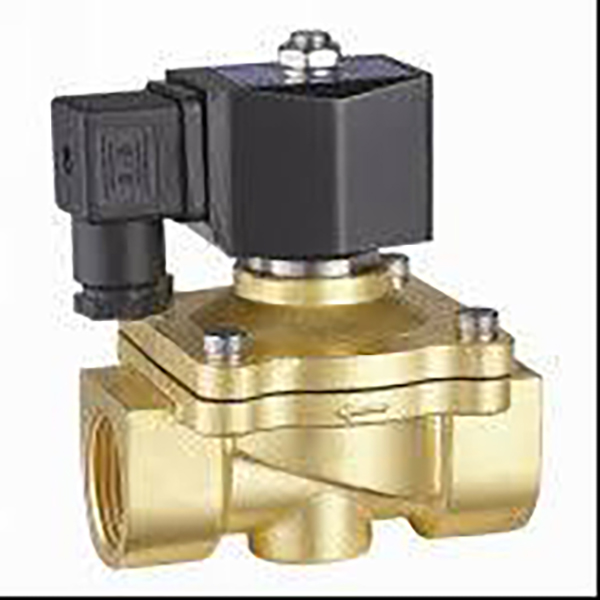

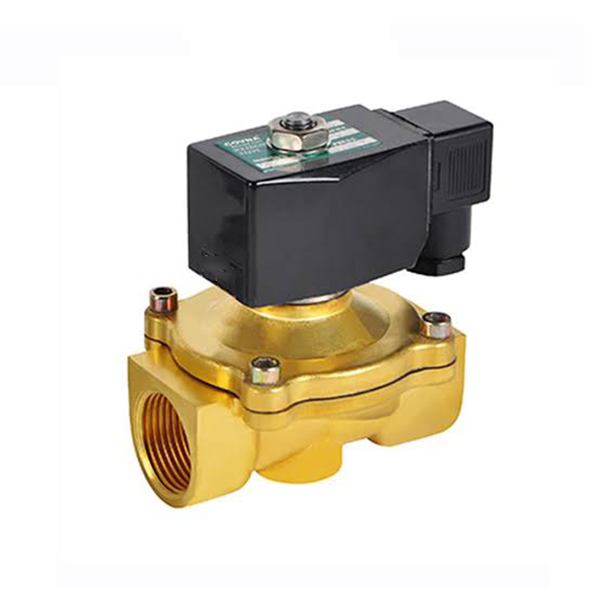

  2. 2W পাইলট-চালিত সাধারণত বন্ধ (মডেল উদাহরণ: 2W250-25)

     -- কাজের নীতি:বিল্ট-ইন পাইলট ব্লিড অরিফিস, বড়-বোরের প্রধান স্পুল তুলতে পাইপলাইনের মাঝারি চাপের উপর নির্ভর করে; কয়েল শুধুমাত্র কম শক্তি খরচ এবং কম তাপ উৎপাদন সহ ক্ষুদ্র পাইলট গর্ত নিয়ন্ত্রণ করে। ন্যূনতম স্টার্টআপ ডিফারেনশিয়াল চাপ 0.05MPa, ভালভ মাঝারি চাপ ছাড়া সম্পূর্ণরূপে খুলতে পারে না।

        * পাওয়ার অফ: পাইলট হোল সিল করা, অভ্যন্তরীণ গহ্বরের চাপ পাইপলাইন বন্ধ করতে সিল সংকুচিত করে

        * পাওয়ার অন: পাইলট চেম্বারের চাপে রক্তপাত, মাঝারি চাপের জ্যাকগুলি উচ্চ-আয়তনের তরল প্রবাহের জন্য প্রধান ভালভ খুলে দেয়, সর্বোচ্চ Φ50 (G2 ইঞ্চি) পর্যন্ত

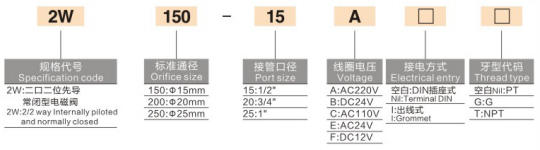

    --সম্পূর্ণ মডেল কোডিং নিয়ম

        2W - ওরিফিস সাইজ - পোর্ট থ্রেড - কয়েল ভোল্টেজ - তারের ধরন - থ্রেড স্ট্যান্ডার্ড

        * 2W: পাইলট-চালিত 2/2-ওয়ে সাধারণত বন্ধ সোলেনয়েড ভালভ

        *  স্ট্যান্ডার্ড অরিফিস সাইজ: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * পোর্ট কোড: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  ভোল্টেজ, ওয়্যারিং এবং থ্রেড কোড সরাসরি-অভিনয় সিরিজ, সামঞ্জস্যপূর্ণ কয়েল খুচরা যন্ত্রাংশের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য

  3. মূল সুবিধা

     -- উচ্চ মাঝারি প্রবাহের জন্য অতিরিক্ত বড় স্ট্রেইট-থ্রু বোর, অতি-নিম্ন পাইপলাইন চাপের ক্ষতি, পুরো লাইনের কেন্দ্রীভূত জল/বায়ু সরবরাহের জন্য আদর্শ

     -- লো-পাওয়ার কয়েল ড্রাইভ করে বড়-বোর ভালভ বডি, 24 ঘন্টা একটানা অপারেশনের অধীনে কম তাপমাত্রা বৃদ্ধি, অ্যান্টি-বার্ন পারফরম্যান্স

     -- প্রশস্ত প্রবাহের চ্যানেল আটকানো সহজ নয়, ক্ষুদ্র স্থগিত অমেধ্য সহ শিল্প শীতল জলের সঞ্চালন সমর্থন করে

     -- একক পাইলট ভালভ একাধিক ছোট সরাসরি ভালভ প্রতিস্থাপন করতে পারে, প্রধান পাইপলাইন বিন্যাসকে সরল করতে পারে এবং সংগ্রহের খরচ কমাতে পারে

  4.অ্যাপ্লিকেশন দৃশ্যকল্প

     বড় অ্যাসেম্বলি লাইন স্প্রে ক্লিনিং ইকুইপমেন্ট, এয়ার কম্প্রেসার ফুল মেশিন ড্রেন এবং মেইন এয়ার পাইপলাইন শাট-অফ, সার্কুলেটিং কুলিং সিস্টেম লার্জ-ফ্লো হেডার পাইপ, ওয়াটার ট্রিটমেন্ট ইকুইপমেন্ট, ফুড প্যাকেজিং এবং রাসায়নিক যন্ত্রপাতির জন্য সাধারণ ফ্লুইড মাস্টার সুইচের জন্য প্রধান ওয়াটার সার্কিট নিয়ন্ত্রণ।

ইউনিভার্সাল শেয়ার্ড মূল বৈশিষ্ট্য (সরাসরি + পাইলট পরিচালিত)

  1.ইউনিফর্ম NC সাধারণত বন্ধ ফাংশন (ফ্যাক্টরি ডিফল্ট)

     অটো শাট-অফ যখন পাওয়ার কাট, কার্যকরভাবে ওভারফ্লো প্রতিরোধ করে, উচ্চতর সিস্টেম সুরক্ষা সুরক্ষার জন্য সরঞ্জাম শাটডাউনের সময় জল/বায়ু ফুটো হওয়া।

  2. ডুয়াল ঐচ্ছিক সীল উপকরণ

     -- স্ট্যান্ডার্ড এনবিআর নাইট্রিল রাবার: পরিষ্কার জল, সংকুচিত বায়ু এবং তৈলাক্ত তেলের সাধারণ কাজের অবস্থার জন্য সর্বজনীন

     -- ঐচ্ছিক EPDM ইথিলিন প্রোপিলিন: তাপ-প্রতিরোধী, দুর্বল অ্যাসিড এবং ক্ষার প্রতিরোধী, গরম জলের জন্য উত্সর্গীকৃত, খাদ্য-গ্রেড পরিষ্কার তরল এবং পিকলিং সরঞ্জাম

  3. মাল্টি-স্পেক ইউনিভার্সাল সামঞ্জস্যপূর্ণ কয়েল

     সম্পূর্ণ এসি এবং ডিসি ভোল্টেজ কভারেজ, কম-পাওয়ার ইনসুলেটেড কয়েল দীর্ঘমেয়াদী অবিচ্ছিন্ন শক্তিকে সমর্থন করে; দ্বৈত তারের স্কিম (DIN সকেট / জলরোধী তারের সীসা) ইনডোর ক্যাবিনেট এবং আউটডোর সরঞ্জাম তারের সাথে মানিয়ে নেওয়া যায়।

  4.বহু আন্তর্জাতিক রপ্তানি থ্রেড মান

     তিনটি থ্রেড বিকল্প: পিটি ব্রিটিশ টেপার, জি সমান্তরাল বিএসপিপি, এনপিটি আমেরিকান থ্রেড, দেশীয় অটোমেশন সরঞ্জাম এবং বিদেশী উত্পাদন লাইন রপ্তানি চাহিদার সাথে মিলে যায়।

  5. মাধ্যাকর্ষণ-মুক্ত সর্বজনীন মাউন্টিং

     ভালভ বডি উল্লম্বভাবে, অনুভূমিকভাবে বা উল্টে ইনস্টল করা যেতে পারে খোলার/বন্ধ করার কর্মক্ষমতা প্রভাবিত না করে, কমপ্যাক্ট ক্যাবিনেট লেআউটের জন্য উপযুক্ত।

  6. সম্পূর্ণ প্রেসার গ্রেড কাস্টমাইজেশন

     সরাসরি সিরিজ মান / উচ্চ চাপ / অতিরিক্ত উচ্চ চাপ / বড় প্রবাহ কাস্টমাইজড সংস্করণ সমর্থন করে; পাইলট সিরিজ স্থানীয়ভাবে প্রচলিত শিল্প তরল চাপ পরিসীমা 0.05~1.0MPa এর সাথে খাপ খায়।

ইউনিফাইড জেনারেল টেকনিক্যাল স্পেসিফিকেশন টেবিল

সরাসরি VS পাইলট পরিচালিত সম্পূর্ণ নির্বাচন তুলনা সারণী

সেগমেন্টেড টিপিক্যাল অ্যাপ্লিকেশন পরিস্থিতি

  1. 2W ডাইরেক্ট-অ্যাক্টিং NC প্রযোজ্য ক্ষেত্র

     -- একক-পয়েন্ট কুলিং অয়েল ইনজেকশন এবং ছোট সিএনসি মেশিন টুলের জন্য মাইক্রো স্প্রে, সাধারণ স্টেশন মাইক্রো ফ্লুইড কন্ট্রোল

     -- ভ্যাকুয়াম সহায়ক জল সরবরাহ এবং 3C অটোমেশন সরঞ্জামের জন্য ছোট বায়ুসংক্রান্ত শাখা চালু/বন্ধ

     - ছোট অতিস্বনক পরিষ্কারের সরঞ্জাম, পরীক্ষাগার মাইক্রো ফ্লুইড কন্ট্রোল লুপ

     -- সরঞ্জাম রক্ষণাবেক্ষণ শাখা, ছোট ফিক্সচারের জন্য একক-পয়েন্ট জল/গ্যাস সুইচ

  2. 2W পাইলট-চালিত NC প্রযোজ্য ক্ষেত্র

     -- এয়ার কম্প্রেসার ফুল মেশিন ড্রেন, ওয়ার্কশপ প্রধান এয়ার পাইপলাইন কাট-অফ ভালভ

     -- বড় সমাবেশ লাইন স্প্রে পরিষ্কার সরঞ্জাম জন্য মাস্টার জল সার্কিট নিয়ন্ত্রণ

     -- জল চিকিত্সা সঞ্চালন সিস্টেম, শিল্প শীতল বড়-প্রবাহ শিরোনাম পাইপ

     -- খাদ্য প্যাকেজিং এবং সম্পূর্ণ রাসায়নিক সরঞ্জামের জন্য বড়-বোর ফ্লুইড মাস্টার সুইচ

মূল নির্বাচনের বিচারের নিয়ম

     -- পাইপলাইনের জল/বায়ুর চাপ 0.05MPa-এর নিচে, মাঝে মাঝে মাইক্রো মিডিয়াম, ভ্যাকুয়াম সার্কিট → অবশ্যই 2W ডাইরেক্ট-অ্যাক্টিং টাইপ নির্বাচন করতে হবে

     -- পাইপের আকার ≥G1/2, পুরো-লাইন প্রধান পাইপ হাই-ফ্লো ট্রান্সমিশন, দীর্ঘমেয়াদী স্থিতিশীল চাপ পাইপলাইন → 2W পাইলট-চালিত প্রকার নির্বাচন করুন

     -- গরম জল, বিশুদ্ধ জল, দুর্বল অ্যাসিড তরল কাজের অবস্থা: অর্ডার দেওয়ার সময় EPDM ফুড-গ্রেড সিল নির্দিষ্ট করুন

     -- মেশিন কন্ট্রোল ক্যাবিনেটের ভিতরে কেন্দ্রীভূত ওয়্যারিং: ডিআইএন সকেট ওয়্যারিং টাইপকে অগ্রাধিকার দিন; বহিরঙ্গন স্প্রে এবং আর্দ্র সরঞ্জাম আমি জলরোধী তারের সীসা টাইপ চয়ন করুন

     -- উচ্চ-চাপের জলের সার্কিট এবং উচ্চ-প্রবাহ স্টেশনগুলি H/L/T প্রত্যয় সহ কাস্টমাইজড ভালভ বডি নির্বাচন করতে পারে

মিলিত সম্পূর্ণ বায়ুসংক্রান্ত এবং তরল সার্কিট সমাধান

  1. ছোট কুলিং শাখা সার্কিট

     AFC এয়ার সার্ভিস ইউনিট → 3V সিরিজ 3/2 সোলেনয়েড ভালভ → PU প্লাস্টিক টিউবিং → 2W ডাইরেক্ট-অ্যাক্টিং ভালভ (কুলিং ওয়াটার সার্কিট চালু/বন্ধ নিয়ন্ত্রণ)

  2. সম্পূর্ণ মেশিন প্রধান জল শিরোনাম সার্কিট

     জলের ট্যাঙ্ক / এয়ার কম্প্রেসার প্রধান পাইপ → 2W পাইলট বড়-বোর ভালভ → প্রতিটি স্টেশন স্প্রে পাইপলাইনে শাখা বিতরণ

  3. বিস্ফোরণ-প্রুফ ফ্লুইড ওয়ার্কশপ সার্কিট

     বিস্ফোরণ-প্রুফ এয়ার সোর্স ট্রিটমেন্ট ইউনিট → কাস্টম বিস্ফোরণ-প্রুফ কয়েল সহ 2W পাইলট ভালভ, বিস্ফোরণ-প্রুফ স্বয়ংক্রিয় নিয়ন্ত্রণ পাইপলাইনের সাথে মিলেছে

এক বাক্যের সারাংশ

     SOLH 2W সিরিজ ব্রাস 2/2-ওয়ে সাধারণত বন্ধ তরল সোলেনয়েড ভালভ শূন্য-চাপ স্টার্টআপ ছোট সরাসরি-অভিনয় ভেরিয়েন্ট এবং কম-পাওয়ার হাই-ফ্লো বড় পাইলট-অপারেটেড ভেরিয়েন্ট প্রদান করে, ঐচ্ছিক এনবিআর/ইপিডিএম ফুড-গ্রেড সিল, মাল্টি-থ্রেড এবং মাল্টি-ভোল্টেজ সামঞ্জস্য, অটো-অফ মেশিন, এয়ার-অফ মেশিনের তেল নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়। ওয়াশিং লাইন, জল চিকিত্সা এবং খাদ্য প্যাকেজিং তরল অটোমেশন সরঞ্জাম।
