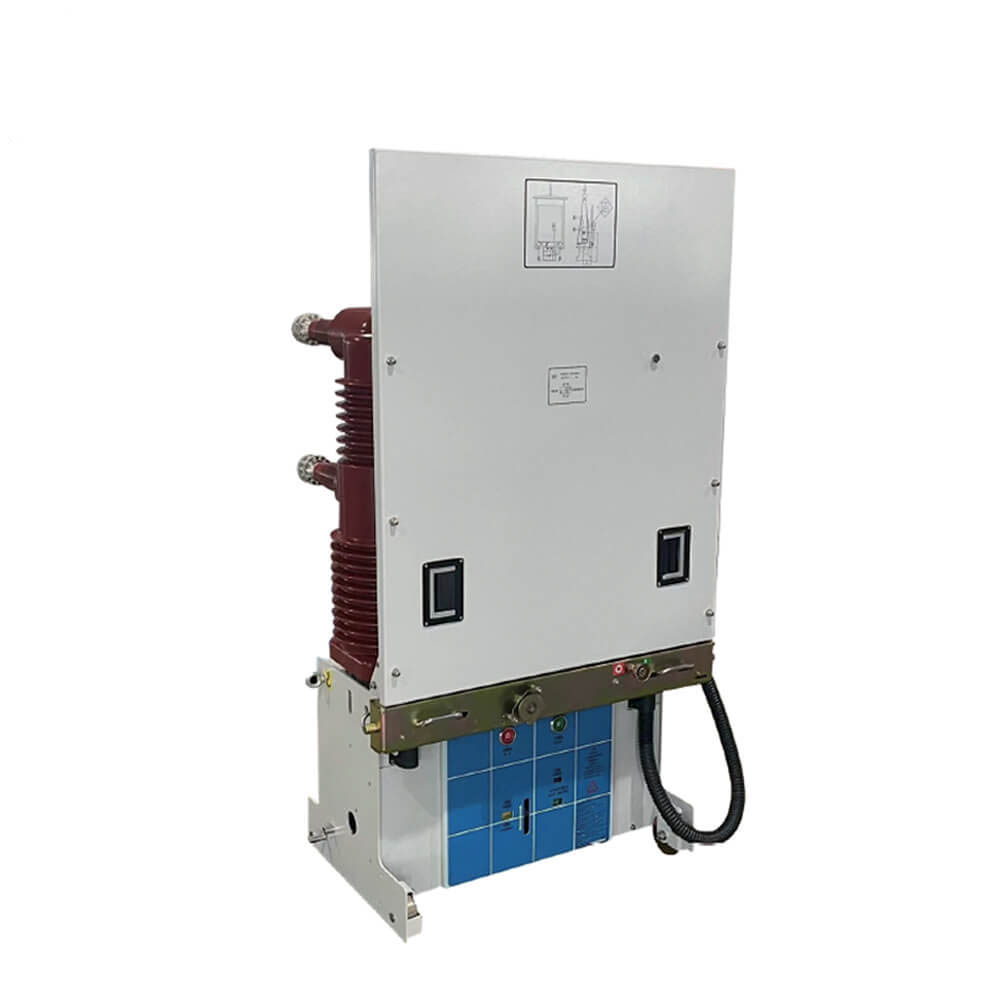

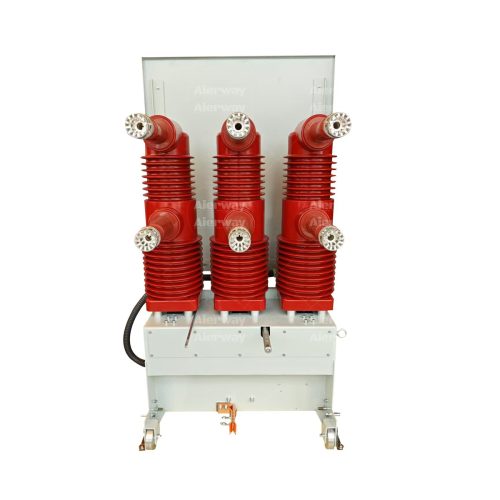

35 কেভি ফ্লোর মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার ভিবিআই স্প্রিং-চালিত প্রক্রিয়া সহ

35 কেভি ফ্লোর মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার ভিবিআই স্প্রিং-চালিত প্রক্রিয়া সহ

     ভিএসজি -40.5 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার হ'ল অনন্য নকশা ধারণা অনুসারে এবং বাজারের চাহিদা এবং বিকাশের সাথে মিলিত একটি নতুন ধরণের তিন-ফেজ 50Hz, ইনডোর সুইচগিয়ার 40.5KV এর রেটযুক্ত ভোল্টেজ, এটি শিল্প ও খনির উদ্যোগগুলি, বিদ্যুৎ কেন্দ্র এবং বিকল্প হিসাবে বৈদ্যুতিক সরঞ্জামগুলির নিয়ন্ত্রণ এবং সাবস্টেশন হিসাবে সরবরাহ করা যেতে পারে।

ভিবিআই ইনডোর হাই-ভোল্টেজ ভ্যাকাম সার্কিট ব্রেকার একটি ইনডোর ডিভাইস যা তিন-পর্যায়ের এসি 50Hz এবং 40.5KV এর রেটযুক্ত ভোল্টেজ সহ একটি ইনডোর ডিভাইস। এটি শিল্প ও খনির উদ্যোগ, বিদ্যুৎকেন্দ্র এবং সাবস্টেশনগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহার করা যেতে পারে, বিশেষত ঘন ঘন অপারেশনযুক্ত জায়গাগুলির জন্য। স্যুইচ ক্যাবিনেটে সার্কিট ব্রেকারের ইনস্টলেশন ফর্মটি হয় একটি স্থির প্রকার বা ট্রলিতে ইনস্টল করা একটি প্রত্যাহারযোগ্য প্রকার হতে পারে vvbi ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারের নির্ভরযোগ্য পারফরম্যান্স থাকতে পারে এবং এটি ইনস্টল করা সহজ। এটি উচ্চ-ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমগুলির নিয়ন্ত্রণ এবং সুরক্ষার জন্য সেরা পছন্দ।

 পণ্য ওভারভিউ

    ভিবিআই -40.5 ফ্লোর মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার হ'ল একটি উচ্চ-পারফরম্যান্স, মাঝারি-ভোল্টেজ স্যুইচিং ডিভাইসটি নির্ভরযোগ্য সুরক্ষা এবং 40.5KV এ রেটেড বৈদ্যুতিক সিস্টেমগুলির নিয়ন্ত্রণের জন্য ডিজাইন করা। উন্নত ভ্যাকুয়াম ইন্টারপ্রেটার প্রযুক্তি ব্যবহার করে, এটি দক্ষ অর্ক শোধন, ন্যূনতম রক্ষণাবেক্ষণ এবং একটি দীর্ঘ অপারেশনাল আজীবন নিশ্চিত করে। শক্তি বিতরণ নেটওয়ার্ক, শিল্প উদ্ভিদ এবং সাবস্টেশনগুলির জন্য আদর্শ, এই ব্রেকারটি ব্যবহারকারী-বান্ধব অপারেশনের সাথে শক্তিশালী নির্মাণকে একত্রিত করে।

মূল বৈশিষ্ট্য

ভোল্টেজ রেটিং:40.5KV (95KV বিদ্যুতের প্রবণতা সহ্য করুন)।

বর্তমান রেটিং:2500A অবধি অবিচ্ছিন্ন, 31.5KA শর্ট-সার্কিট ব্রেকিং ক্ষমতা।

ভ্যাকুয়াম ইন্টারপ্রেটার:হারমেটিক্যালি সিল করা, রক্ষণাবেক্ষণ-মুক্ত এবং পরিবেশ বান্ধব (কোনও এসএফএ গ্যাস নেই)।

প্রক্রিয়া:স্প্রিং-চালিত বা মোটর চালিত quick দ্রুত ক্লোজিং/খোলার জন্য প্রক্রিয়া (<50ms)।

সুরক্ষা:ইন্টিগ্রেটেড অ্যান্টি-স্লিপ ডিজাইন, যান্ত্রিক/বৈদ্যুতিক ইন্টারলকস এবং গ্রাউন্ডিং সুইচগুলি।

মান সম্মতি:আইইসি 62271, জিবি/টি 1984 এবং এএনএসআই সি 37.04 পূরণ করে।

ইনস্টলেশন নির্দেশাবলী

3.1 প্রাক-ইনস্টলেশন চেক

অক্ষত প্যাকেজিং এবং কোনও শারীরিক ক্ষতি যাচাই করুন।

রেটেড প্যারামিটারগুলি মেলে সিস্টেমের প্রয়োজনীয়তা নিশ্চিত করুন।

একটি স্তর, কম্পন মুক্ত কংক্রিট ভিত্তি নিশ্চিত করুন।

3.2 মাউন্টিং পদক্ষেপ

অ্যাঙ্কর বোল্টস (এম 16 ​​প্রস্তাবিত) ব্যবহার করে মেঝেতে ব্রেকারটি সুরক্ষিত করুন।

প্রস্তুতকারকের চশমা (যেমন, 50nm) প্রতি টর্ক সেটিংসের সাথে প্রাথমিক বাসবারগুলি সংযুক্ত করুন।

টার্মিনালগুলিতে তারের মাধ্যমিক নিয়ন্ত্রণ কেবলগুলি ("ওপেন/ক্লোজ কয়েল," "সহায়ক পরিচিতি" লেবেলযুক্ত)।

ব্রেকার চ্যাসিসটি নিরাপদে গ্রাউন্ড করুন (স্থল প্রতিরোধের ≤4Ω)

অপারেশন গাইড

4.1 ম্যানুয়াল অপারেশন

সমাপ্তি: ম্যানুয়াল হ্যান্ডেলটি ঘড়ির কাঁটার দিকে ঘোরান যতক্ষণ না একটি "ক্লিক" বাগদানের বিষয়টি নিশ্চিত করে।

খোলার: লাল "ট্রিপ" বোতাম টিপুন বা যান্ত্রিক ট্রিপ লিভারটি টানুন।

4.2 বৈদ্যুতিক অপারেশন

রিমোট কন্ট্রোলের জন্য ক্লোজিং কয়েল (ক্ষণিকের পালস) এ 220VDC/110VAC প্রয়োগ করুন।

মোডের জন্য স্থানীয়/দূরবর্তী নির্বাচক স্যুইচটি ব্যবহার করুন।

4.3 সূচক এবং অ্যালার্ম

সবুজ এলইডি: ব্রেকার বন্ধ।

লাল এলইডি: ব্রেকার খোলা/ট্রিপড।

অ্যালার্ম পরিচিতি: এসএফএ চাপ হ্রাস (সজ্জিত থাকলে) বা বসন্তের জন্য ট্রিগার

রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

5.1 রুটিন চেক

প্রতি 5,000 অপারেশন (ভিউপোর্টের মাধ্যমে) যোগাযোগগুলি পরিদর্শন করুন।

উচ্চ-তাপমাত্রার গ্রীস সহ বার্ষিক চলমান অংশগুলি লুব্রিকেট।

পরীক্ষা নিরোধক প্রতিরোধের (> 1000MΩ @5 কেভি)।

5.2 সাধারণ সমস্যা

বন্ধ করতে ব্যর্থতা: নিয়ন্ত্রণ শক্তি, বসন্ত চার্জ বা ইন্টারলক শর্তগুলি পরীক্ষা করুন।

অতিরিক্ত গরম: সংযোগগুলি শক্ত করুন; যোগাযোগের প্রতিরোধের পরিমাপ করুন (<50μω)।

সুরক্ষা সতর্কতা

সার্ভিসিংয়ের আগে ব্রেকারকে ডি-এনার্জাইজ করুন।

কেবল প্রশিক্ষিত কর্মীদের রক্ষণাবেক্ষণ করা উচিত।

দৃশ্যমান ক্ষতি বা অস্বাভাবিক শোরগোলের সাথে কখনও কাজ করবেন না।

পরিবেশ ও নিষ্পত্তি

বৈদ্যুতিন বর্জ্য (অ-বিপজ্জনক) হিসাবে ভ্যাকুয়াম ইন্টারপ্রেটারগুলি নিষ্পত্তি করুন।

স্থানীয় নিয়ম অনুসারে ধাতু এবং প্লাস্টিকগুলি পুনর্ব্যবহার করুন।

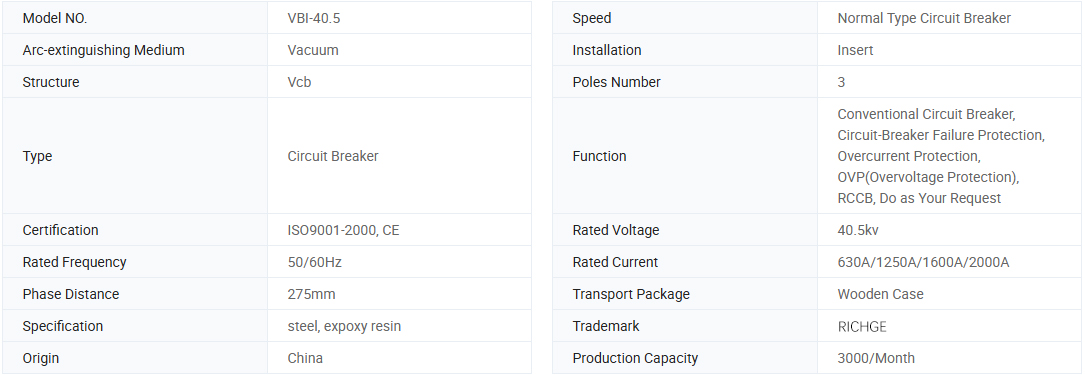

বেসিক তথ্য।

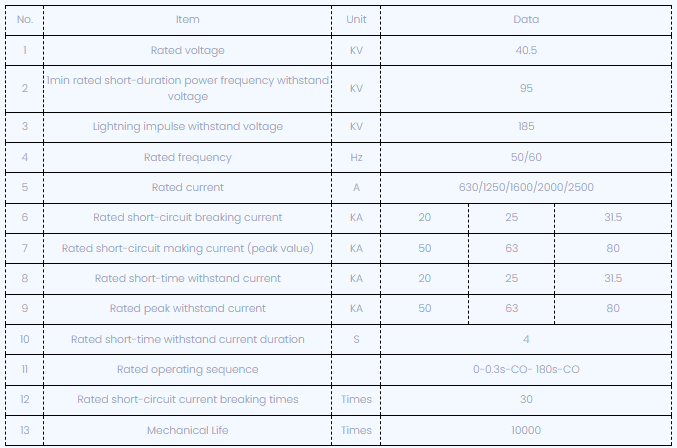

প্রযুক্তিগত পরামিতি

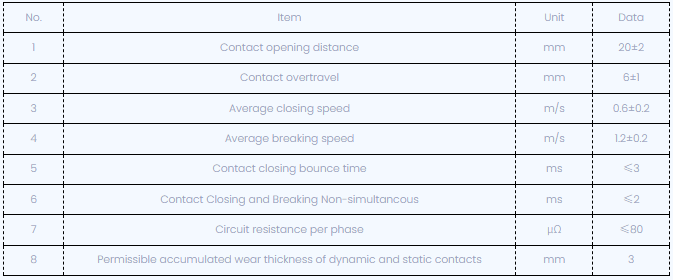

সার্কিট ব্রেকার সামঞ্জস্য করার পরে, যান্ত্রিক বৈশিষ্ট্যযুক্ত পরামিতিগুলি নীচে দেখানো হয়েছে:

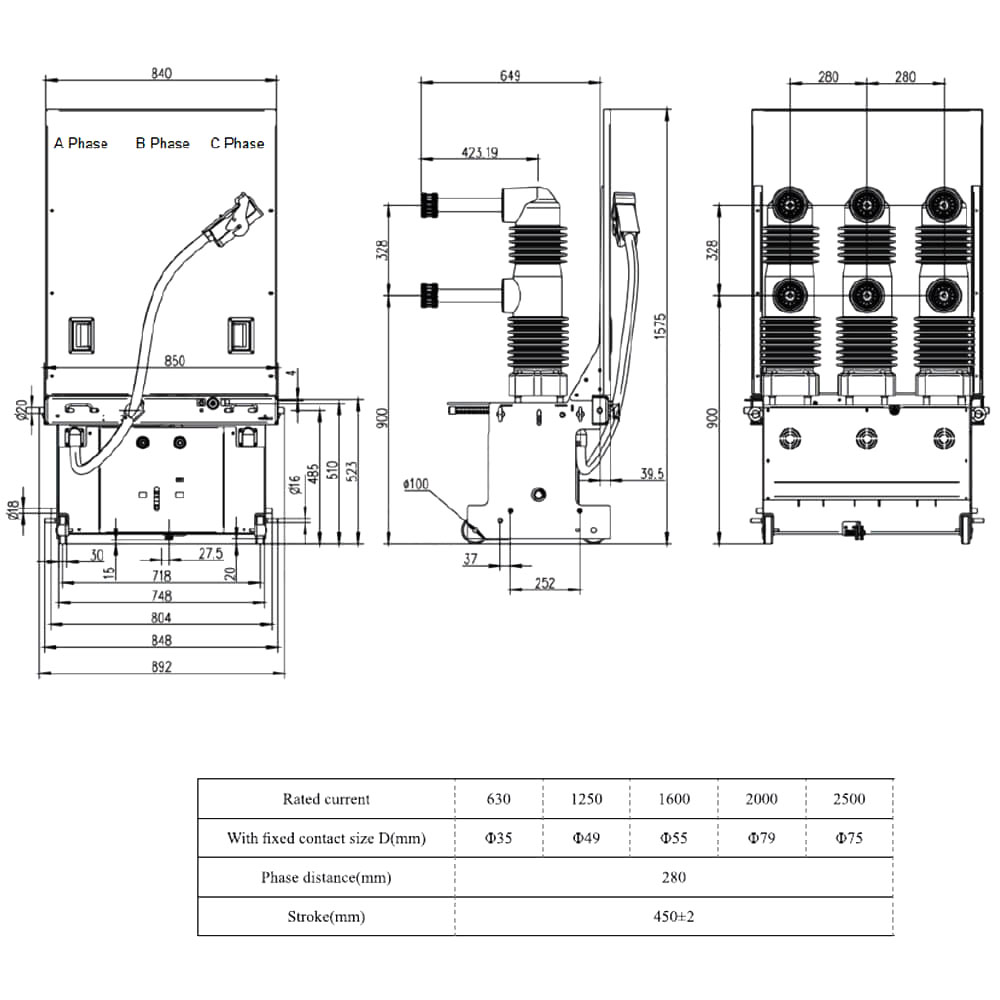

প্রযুক্তিগত অঙ্কন

পরিবেষ্টিত শর্ত প্রয়োগ

1। পরিবেষ্টিত তাপমাত্রা: -10 সি ~ +40 সি (এটি -30 ডিগ্রি সেন্টিগ্রেডে স্টোরেজ এবং পরিবহণের অনুমতি দেয়);

2। পরিবেষ্টিত আর্দ্রতা: এক দিনের গড় আর্দ্রতা 95%এর বেশি হওয়া উচিত নয়। এক মাসের গড় আর্দ্রতা 90% এর বেশি হওয়া উচিত নয়;

3। স্যাচুরেটেড বাষ্পের চাপ: এক দিনের গড় চাপ 2.2kpa এর বেশি হওয়া উচিত নয়; এক মাসের গড় চাপ আর হওয়া উচিত নয়

1.8KPA এর চেয়েও বেশি;

4 .. উচ্চতা: ≤1500 মি;

5। ভূমিকম্পের তীব্রতা: ≤8 ডিগ্রি;

6। এটি আগুন, বিস্ফোরণ, গুরুতর নোংরামি এবং রাসায়নিক ক্ষয় এবং সহিংস কম্পন ছাড়াই জায়গায় ইনস্টল করা উচিত।
