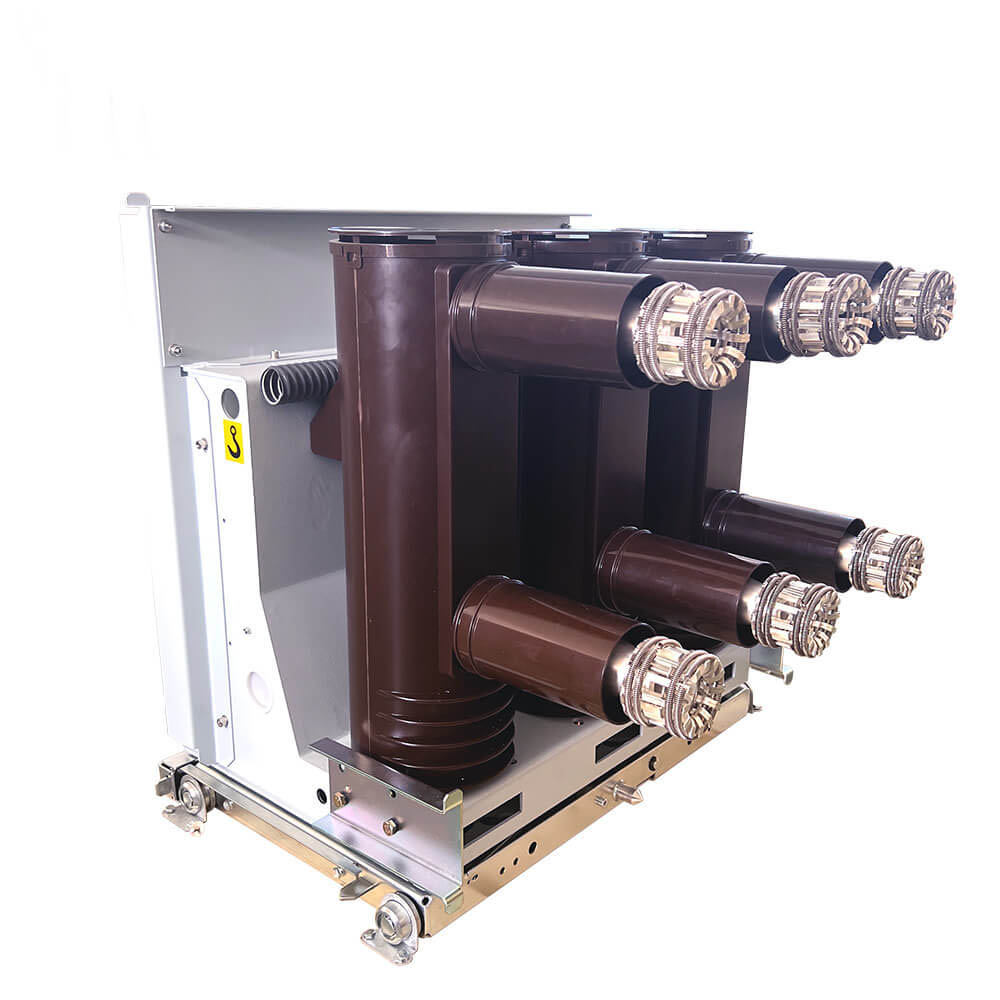

পরিবাহী অংশগুলির সাথে ইনসুলেটিং টিউব সহ 10 কেভি 12 কেভি মিডিয়াম ভোল্টেজ হ্যান্ডকার্ট টাইপ ভিসিবি

পরিবাহী অংশগুলির সাথে ইনসুলেটিং টিউব সহ 10 কেভি 12 কেভি মিডিয়াম ভোল্টেজ হ্যান্ডকার্ট টাইপ ভিসিবি

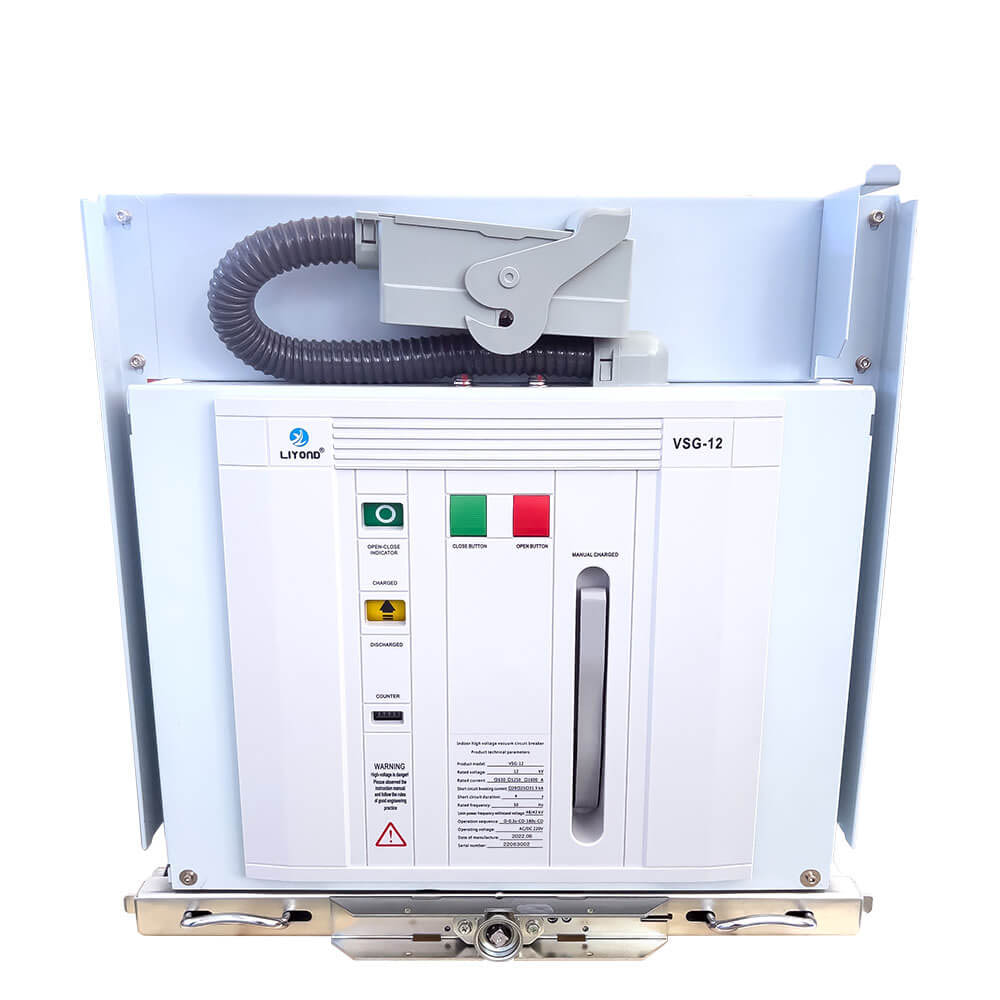

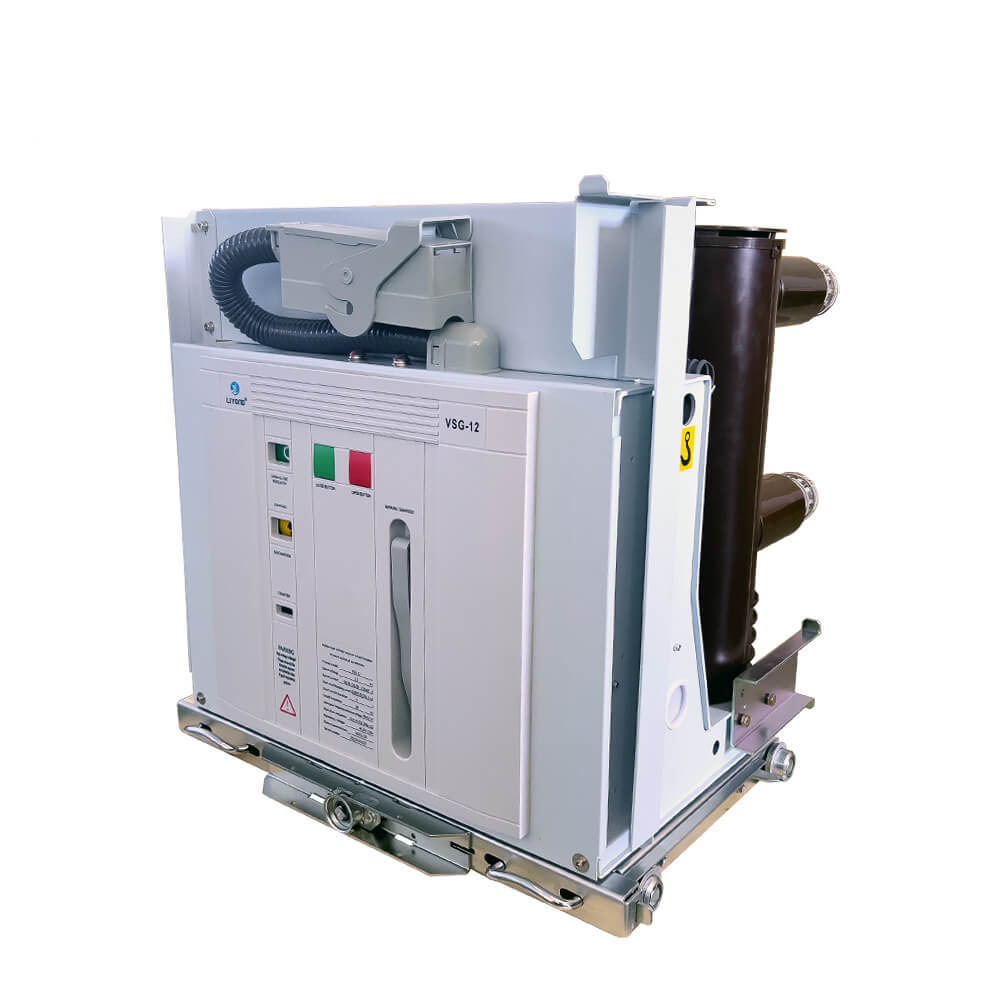

     ভিএসজি টাইপ ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার তিন-পর্যায়ের এসি 50Hz এবং 7.2KV-40.5KV এর রেটযুক্ত ভোল্টেজ সহ বিভিন্ন স্বভাব এবং ঘন ঘন অপারেশনগুলির বিভিন্ন বোঝা স্যুইচ করার জন্য উপযুক্ত। এবং সাবস্টেশনগুলিতে বৈদ্যুতিক সরঞ্জামগুলির সুরক্ষা এবং নিয়ন্ত্রণ। এটি KYN28A এবং অন্যান্য মিড-মাউন্টড হ্যান্ডকার্ট-টাইপ সুইচগিয়ার দিয়ে সজ্জিত হতে পারে এবং এটি এক্সজিএন ফিক্সড সুইচগিয়ার দিয়েও সজ্জিত হতে পারে।

     ভিএসজি টাইপ ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার জাতীয় স্ট্যান্ডার্ড জিবি 1984 "এসি হাই-ভোল্টেজ সার্কিট ব্রেকার", জেবি/টি 3855 "3.6 ~ 40.5 কেভি ইনডোর এসি উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার" এবং আইইসি 60056 "উচ্চ-ভোল্টেজ অ্যাকার" এর সাথে সম্মতি জানায়। "10-35 কেভি ইনডোর উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার প্রযুক্তিগত শর্ত অর্ডার করে" এর সাথে দেখা করুন। এটিতে ছোট আকার, হালকা ওজন, ঘন ঘন অপারেশনের জন্য উপযুক্ত এবং রক্ষণাবেক্ষণ ছাড়াই বাধাগ্রস্ত করার সুবিধা রয়েছে এবং এটি 3KV-40.5KV বিতরণ নেটওয়ার্কে আরও জনপ্রিয়ভাবে ব্যবহৃত হয়।

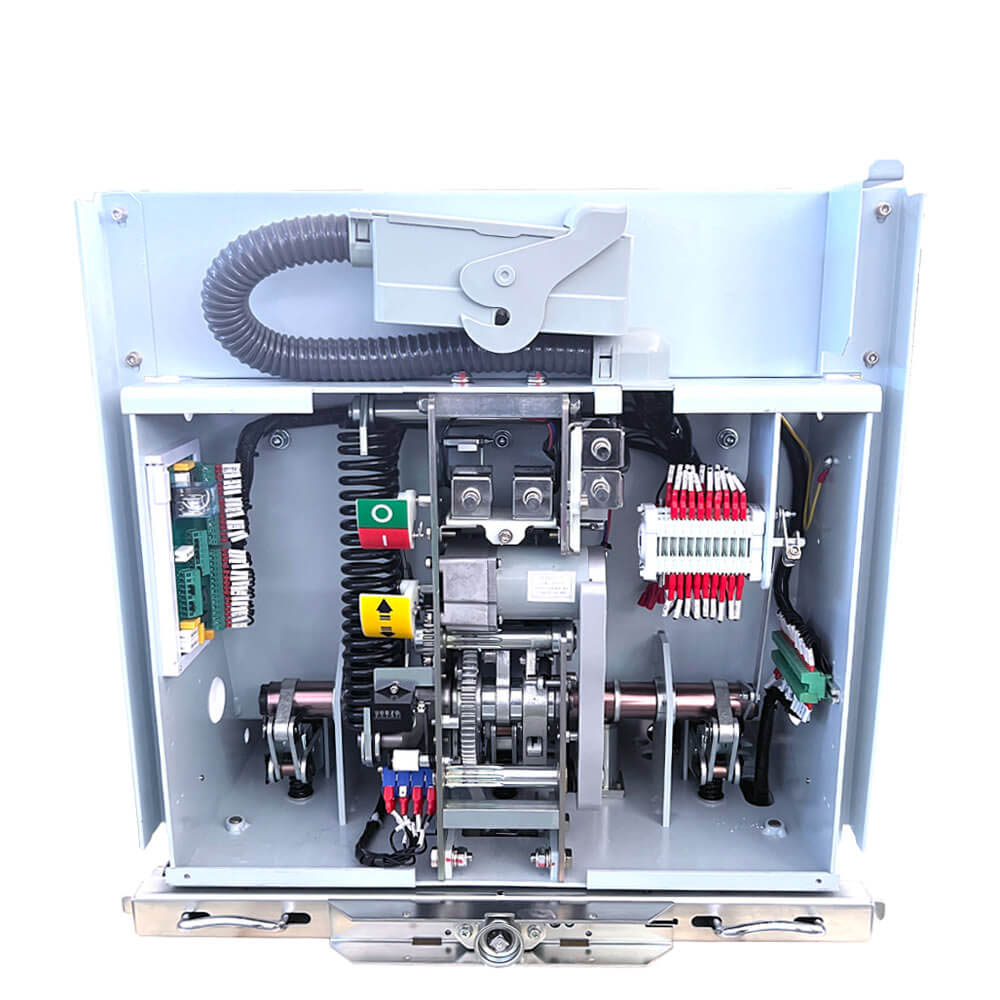

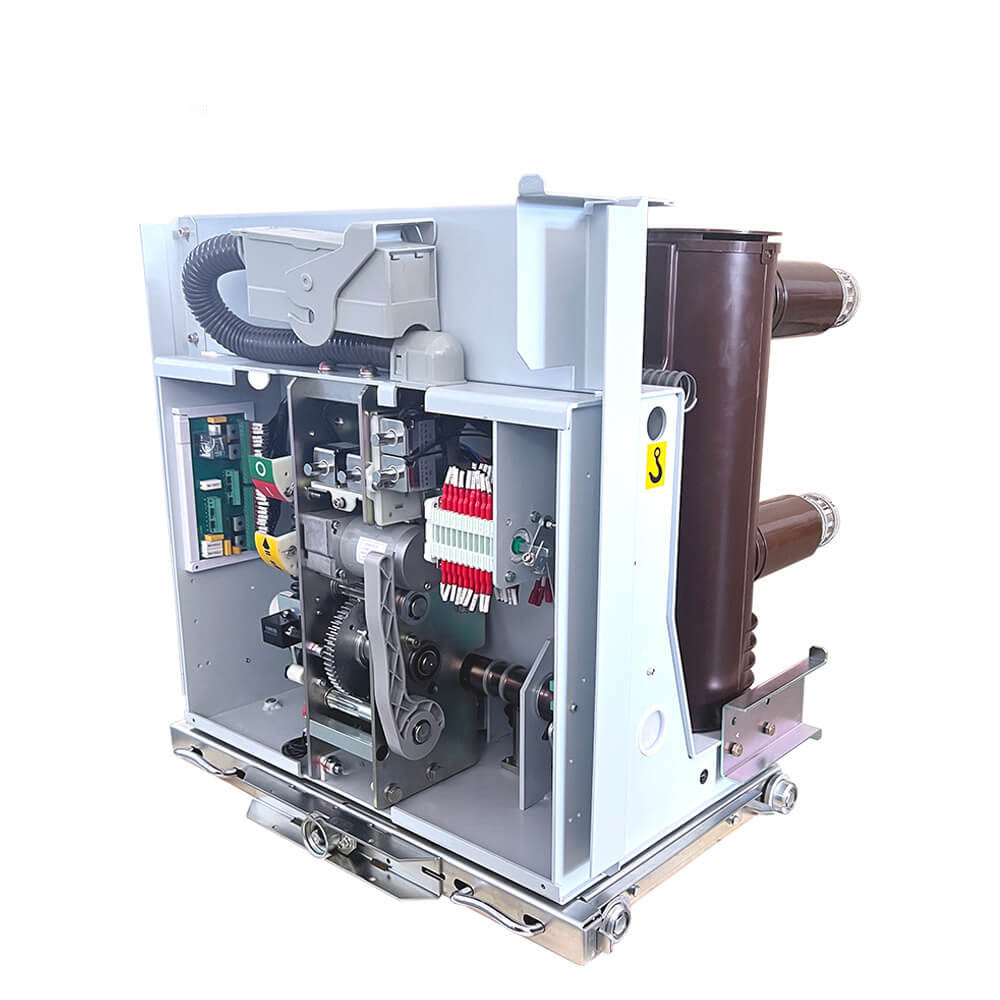

    ভিএসজি মেকানিজম ট্রান্সমিশন লিঙ্কটি হ্রাস করতে এবং সংক্রমণ দক্ষতা (কোনও কব্জা সংযোগ নেই) উন্নত করতে সরাসরি স্পিন্ডলটি (ফ্রেম স্পিন্ডল মডিউলে) চালানোর জন্য একটি সিএএম (প্রক্রিয়াটির মূল মডিউলটিতে) ব্যবহার করে। পণ্যের শক্তি ইনপুট হ্রাস করুন এবং পণ্যের পরিষেবা জীবন বাড়ান। প্রধান সার্কিট মডিউলটি ইনস্টল করুন, এটি ভ্যাকুয়াম সার্কিট ব্রেকারের প্রাথমিক কনফিগারেশনটি সম্পূর্ণ করুন। তারপরে হ্যান্ড-ক্র্যাঙ্কড সার্কিট ব্রেকারের কনফিগারেশনটি সম্পূর্ণ করতে চ্যাসিস গাড়ি মডিউল, যোগাযোগের বাহু, যোগাযোগ এবং অন্তরক হাতা ইনস্টল করুন।

প্রযুক্তিগত বৈশিষ্ট্য

1. স্বতন্ত্র বৌদ্ধিক অধিকার সহ চীনে বিল্টিন টাইপ হ্যান্ডকার্টের প্রথম প্রজন্ম। এটিতে একটি পরিপক্ক প্রযুক্তি এবং উচ্চ মূল্য/কর্মক্ষমতা অনুপাত রয়েছে।

2. মূল অংশগুলি নিখুঁত পরিধান প্রতিরোধ এবং জারা প্রতিরোধের সাথে নিকেল-ফসফরাস অ্যালো ধাতুপট্টাবৃত গ্রহণ করে।

3. মূল অংশগুলি ডিজাইনের ডিজাইনের প্রয়োজনীয়তা পূরণের জন্য পণ্যগুলি নিশ্চিত করার জন্য নিজেদের দ্বারা তৈরি করা হয়

৪. নলাকার সংমিশ্রণ নিরোধক প্রধান সার্কিটটিতে ছোট ভলিউম, রক্ষণাবেক্ষণ এবং কয়েকটি পরিষেবা মুক্ত রয়েছে।

মূল প্রযুক্তিগত পরামিতি:

· রেটেড ইনসুলেশন স্তর: 75 কেভি

· রেটেড লাইটনিং ইমালস সহ্য ভোল্টেজ: 42 কেভি

· রেটেড বর্তমান: 630A, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট: 25ka, 31.5ka, 40ka

· রেটেড শর্ট সার্কিট মেকিং কারেন্ট (পিক): 63ka, 80ka, 100ka

· রেটযুক্ত শর্ট সার্কিট সময়কাল: 4 সেকেন্ড

· রেটেড অপারেটিং সিকোয়েন্স: ও -0.3 এস-সিও -180 এস-সিও বা ও -180 এস-সিও -180 এস-সিও (40 কেএ)

· রেটেড একক/ব্যাক-টু-ব্যাক ক্যাপাসিটার ব্যাংক ব্রেকিং কারেন্ট: 630A/400A

Red রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্টে অপারেশনগুলির সংখ্যা: 30 বার

· সমাপ্তির সময়: 30-70 মিমি

· খোলার সময়: 20-50 মিমি

· যান্ত্রিক জীবন: 30,000 অপারেশন

· রেটেড এনার্জি স্টোরেজ এবং অপারেটিং ভোল্টেজ: AC220/110V, DC220/100V

· যোগাযোগের ব্যবধান: 11 ± 1 মিমি

Contact যোগাযোগের ওভারট্রেভেল: 3.5 ± 0.5 মিমি

· গড় সমাপ্তির গতি: 0.5-0.8 মি/সে

· গড় খোলার গতি: 0.9-1.2m/s

Close সমাপ্তিতে বাউন্স সময় যোগাযোগ করুন: ≤2ms

Three তিন-পর্বের খোলার এবং বন্ধের জন্য সিঙ্ক্রোনাইজেশন সময়: ≤2ms

· প্রধান সার্কিট প্রতিরোধের: ≤50μω (630A), ≤45μω (1250a), ≤35μω (1600-2000A), ≤25μω (2500a এবং তার বেশি)

পণ্য বৈশিষ্ট্য:

· প্রশস্ত প্রয়োগযোগ্যতা: মডুলার অপারেটিং মেকানিজমগুলি ভিসিবি ভিএসজি -12 ইনডোর উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার বিভিন্ন পরিবেশের জন্য উপযুক্ত এবং বিশেষত অ্যাপ্লিকেশনগুলির জন্য প্রায়শই অপারেশন এবং পাওয়ার সিস্টেমে উচ্চ নির্ভরযোগ্যতার জন্য উপযুক্ত উপযুক্ত।

· মডুলার ডিজাইন: অপারেটিং প্রক্রিয়াটি দ্রুত প্রতিস্থাপন এবং সমাবেশের সুবিধার্থে একটি মডুলার ডিজাইন ব্যবহার করে।

· সুরক্ষা এবং নির্ভরযোগ্যতা: এটি অসামান্য বৈদ্যুতিক কর্মক্ষমতা, নির্ভরযোগ্যভাবে শক্তি সরঞ্জাম রক্ষা এবং নিয়ন্ত্রণ করে গর্বিত।

· দীর্ঘ যান্ত্রিক জীবন: একটি উচ্চ যান্ত্রিক জীবন সহ এটি ব্যবহারের বর্ধিত সময়কে সহ্য করতে পারে।

উন্নত নকশা: যোগাযোগের ব্যবধান এবং যোগাযোগের ওভারট্রাভেলগুলির মতো বৈশিষ্ট্যগুলি উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

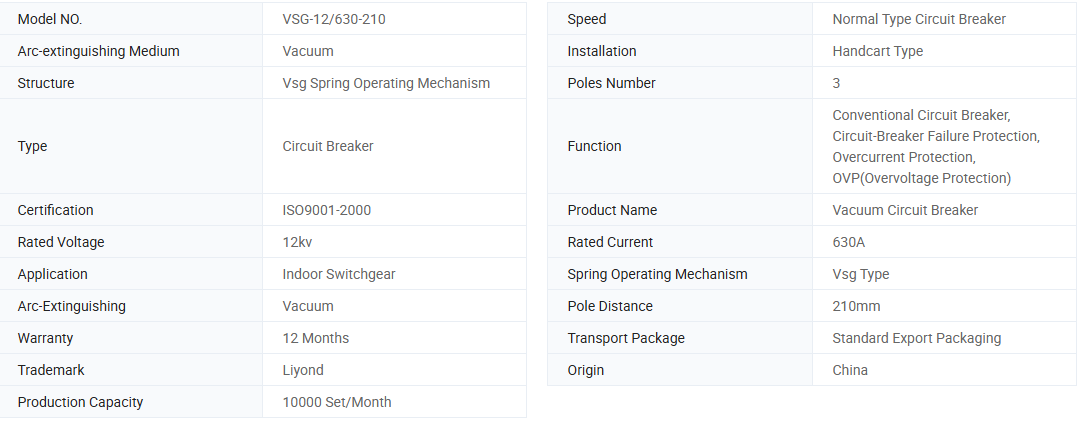

বেসিক তথ্য।

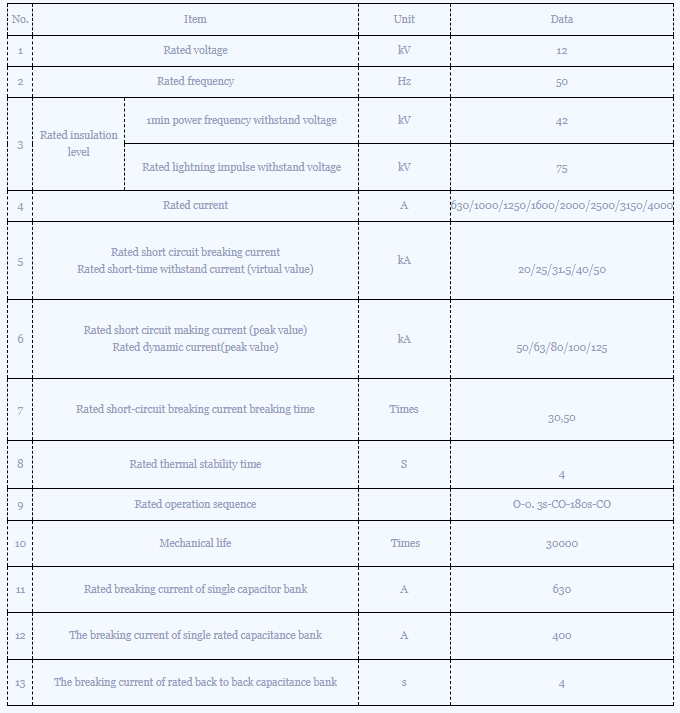

প্রযুক্তিগত প্যারামিটার

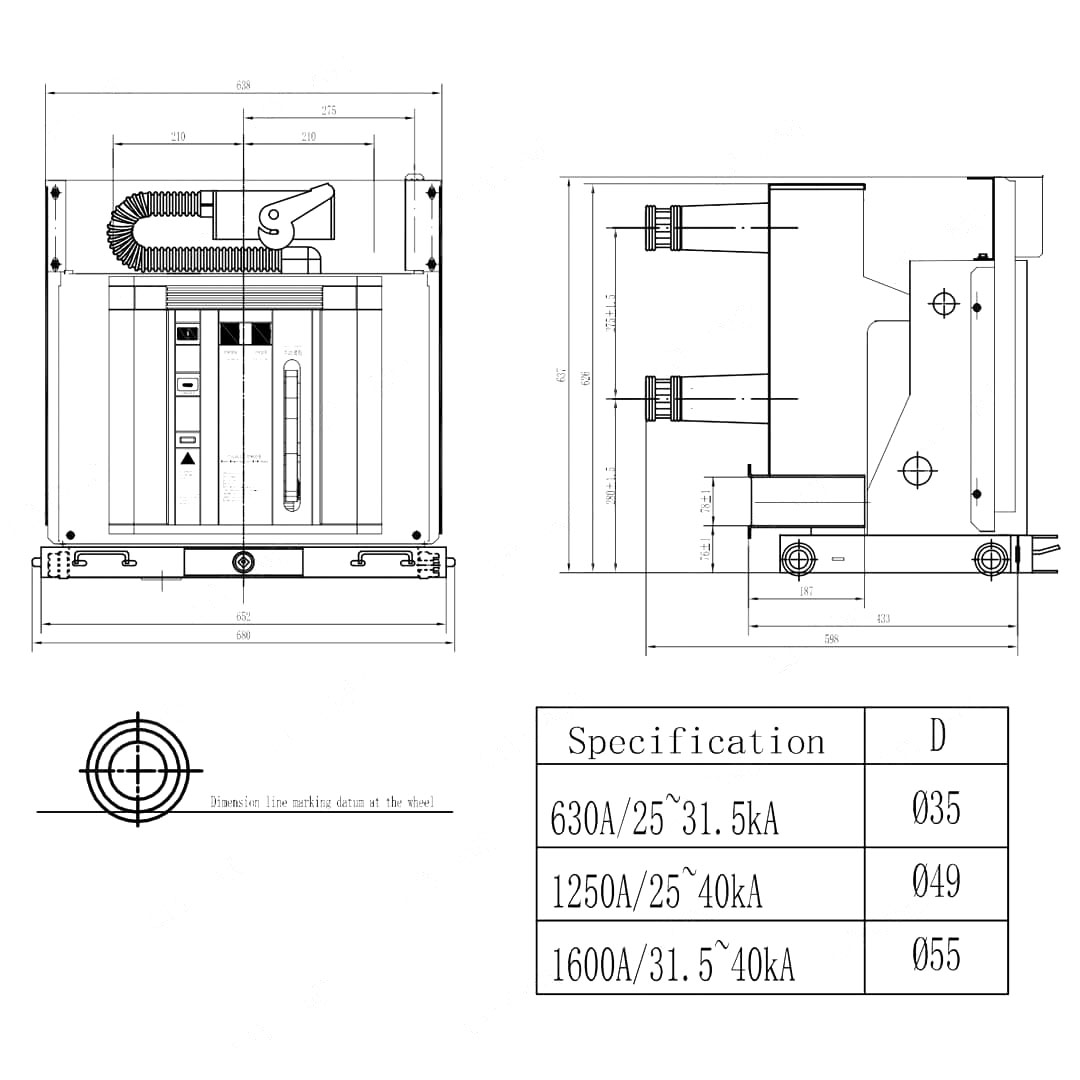

মাত্রিক অঙ্কন:

অপারেটিং পরিবেশ:

· পরিবেষ্টিত তাপমাত্রা: +40 ডিগ্রি সেন্টিগ্রেডের বেশি নয়, -15 ডিগ্রি সেন্টিগ্রেডের চেয়ে কম নয় (-30 ডিগ্রি সেন্টিগ্রেডে স্টোরেজ অনুমোদিত নয়)।

· উচ্চতা: 1000 মিটার বেশি নয়।

· আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয়, মাসিক গড় 90%এর বেশি নয়। দৈনিক গড় স্যাচুরেশন বাষ্পের চাপ 22 × 10-3 এমপিএর বেশি নয়, মাসিক গড় 18 × 10-3 এমপিএর বেশি নয়।

· ভূমিকম্পের তীব্রতা: স্তর 8 এর বেশি নয়।

· অ্যাপ্লিকেশন সাইটগুলি: আগুন, বিস্ফোরণ, গুরুতর দূষণ, রাসায়নিক জারা এবং গুরুতর কম্পন ছাড়া জায়গাগুলিতে ব্যবহারের জন্য উপযুক্ত।

অর্ডার নির্দেশ

1। ভিসিবি পূর্ণ প্রকার, প্রধান প্রযুক্তিগত স্পেসিফিকেশন, পর্যায়ের দূরত্ব এবং পরিমাণ

2। পরিষেবা ভোল্টেজের টাইপ এবং স্পেসিফিকেশন

3। খুচরা যন্ত্রাংশের নাম এবং পরিমাণ
