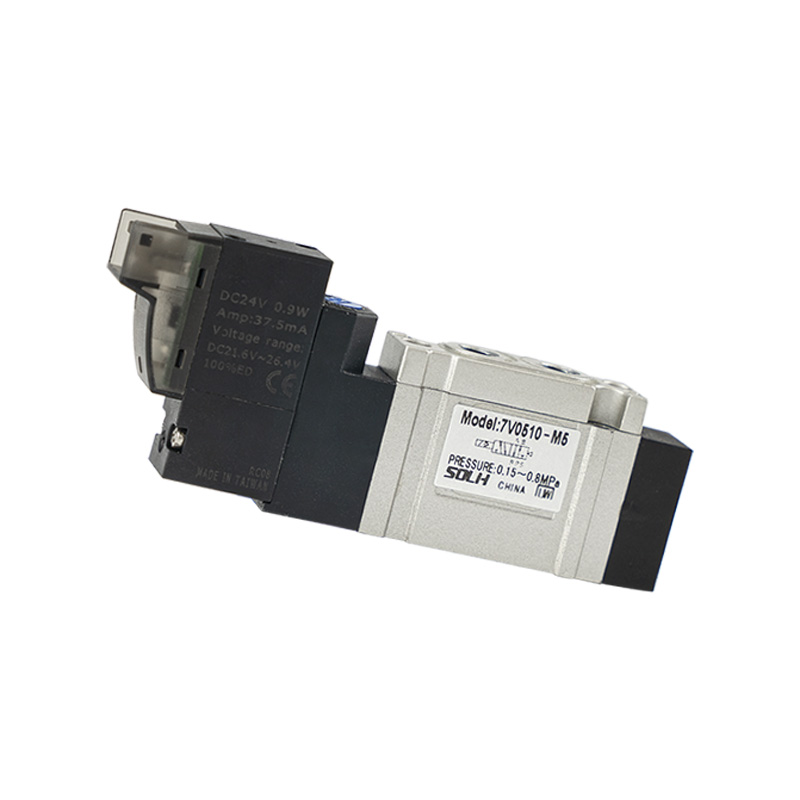

7V সিরিজ কমপ্যাক্ট পাইলট পরিচালিত 5/2 এবং 5/3 সোলেনয়েড ভালভ

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     SOLH 7V সিরিজ হল একটি কমপ্যাক্ট পাইলট-চালিত দিকনির্দেশক সোলেনয়েড ভালভ যা 5/2-ওয়ে এবং 5/3-ওয়ে ফাংশন কভার করে, বিশেষভাবে সাধারণ স্ট্যান্ডার্ড নিউমেটিক সার্কিটের জন্য ডিজাইন করা হয়েছে। অপ্টিমাইজড ফ্লো চ্যানেলের সাথে অভ্যন্তরীণ কেন্দ্রীভূত নিষ্কাশন কাঠামো গ্রহণ করে, এটি উল্লেখযোগ্য বড় প্রবাহ ক্ষমতা, দ্রুত স্যুইচিং প্রতিক্রিয়া এবং কম শক্তি খরচ সরবরাহ করে। এটি স্বতন্ত্র ব্যবহার করা যেতে পারে বা একাধিক সিলিন্ডারের কেন্দ্রীভূত নিয়ন্ত্রণের জন্য বহুগুণ ভালভ ব্যাঙ্কে একত্রিত করা যেতে পারে।

মূল কাঠামো এবং কার্যকরী শ্রেণীবিভাগ

 1. পোর্ট এবং অবস্থান ফাংশন সংজ্ঞা:

   1.1  5/2 ওয়ে সোলেনয়েড ভালভ: 1 ইনলেট পি, 2টি ওয়ার্কিং পোর্ট A/B, 2টি এক্সস্ট পোর্ট R/S

     -- 10 প্রত্যয়: একক কয়েল একক সোলেনয়েড স্প্রিং রিটার্ন

     -- 20 প্রত্যয়: ডাবল কয়েল ডবল সোলেনয়েড ল্যাচিং টাইপ

   1.2 5/3 ওয়ে ডাবল কয়েল সোলেনয়েড ভালভ (3 কেন্দ্রের মূল ফাংশন)

     -- 30C কেন্দ্র বন্ধ: ক্ল্যাম্পিং হোল্ডিংয়ের জন্য সিলিন্ডারের চাপ লক করার জন্য সমস্ত পোর্টগুলি মধ্যম অবস্থানে সম্পূর্ণরূপে সিল করা হয়েছে

     -- 30E সেন্টার এক্সহাস্ট: A & B নিষ্কাশন R/S এর সাথে সংযুক্ত থাকে যাতে অবশিষ্ট চাপ নিরাপদে মুক্তি পায়

     -- 30P কেন্দ্রের চাপ সরবরাহ: P A এবং B উভয়ের সাথে সংযুক্ত, সিলিন্ডারের উভয় পাশে বায়ুচাপ বজায় রাখে

  2. ড্রাইভ এবং কাঠামোগত বৈশিষ্ট্য

     -- ড্রাইভের ধরন: পাইলট চালিত নকশা, কম স্টার্টআপ চাপ, অতি দ্রুত প্রতিক্রিয়া এবং বড় প্রবাহ আউটপুট

     -- অভ্যন্তরীণ কেন্দ্রীভূত নিষ্কাশন: পাইলট বায়ু বিক্ষিপ্ত পাইলট নিষ্কাশন ছাড়াই প্রধান নিষ্কাশন পোর্ট R/S, পরিষ্কার এবং পরিপাটি পাইপিংয়ের মাধ্যমে সমানভাবে নিঃশেষিত হয়

সিরিজের আকার এবং প্রবাহ পরামিতি টেবিল

ইউনিভার্সাল জেনারেল টেকনিক্যাল স্পেসিফিকেশন

     -- অপারেটিং প্রেসার রেঞ্জ: 0.15 ~ 0.8 MPa

     -- প্রমাণ পরীক্ষার চাপ: 1.2 MPa

    -- অপারেটিং তাপমাত্রা: -20 ℃ ~ +70 ℃ (বায়ু সরবরাহে কোন আইসিং নেই)

     -- স্যুইচিং প্রতিক্রিয়া সময়: ≤50 ms

     -- সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি: 5 Hz

     -- কয়েল পাওয়ার খরচ: DC = 0.7W; AC = 1.1VA

     -- স্ট্যান্ডার্ড ভোল্টেজ বিকল্প

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- সুরক্ষা গ্রেড: IP40 ধুলো প্রতিরোধী

     -- ভালভ বডি উপাদান: ডাই-কাস্ট অ্যালুমিনিয়াম খাদ

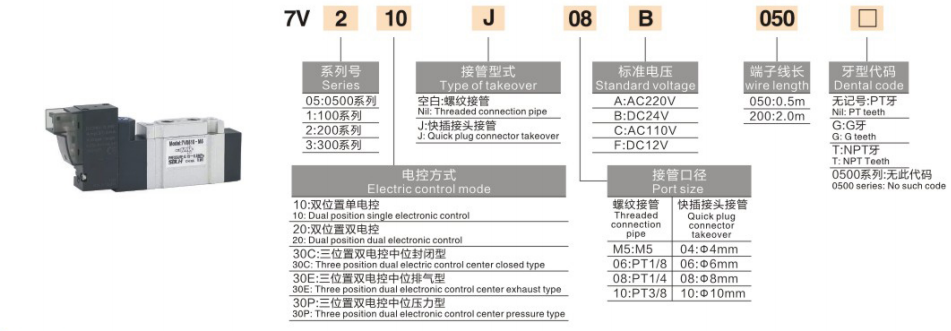

সম্পূর্ণ মডেল নামকরণের নিয়ম

  1. উদাহরণ মডেল: 7V210J08B050

     -- 7V: পাইলট চালিত 5/2 এবং 5/3 কমপ্যাক্ট সোলেনয়েড ভালভের জন্য সিরিজ কোড

     -- 2: সাইজ কোড (2 = 7V200 সিরিজ, 1/4" পোর্ট)

     -- 10/20/30C/30E/30P: সার্কিট ফাংশন

        10=5/2 একক কয়েল; 20=5/2 ডবল কয়েল; 30 সিরিজ = 5/3 তিন-অবস্থান

     -- J: পোর্ট সংযোগ ফর্ম; J = পুশ-ইন দ্রুত ফিটিং, ফাঁকা = স্ট্যান্ডার্ড থ্রেড পোর্ট

     -- 08: পোর্ট সাইজ কোড (08 = 1/4")

     -- B: কয়েল ভোল্টেজ কোড (B=DC24V, A=AC220V)

     -- 050: তারের দৈর্ঘ্য কোড (050 = 0.5 মিটার তার)

সাধারণ স্ট্যান্ডার্ড রেফারেন্স মডেল

  1. 5/2 দুই-পজিশন সিরিজ

     -- একক কয়েল স্প্রিং রিটার্ন: 7V110-06 (1/8", DC24V)

     -- ডাবল কয়েল ল্যাচিং: 7V220-08 (1/4", AC220V)

  2. 5/3 তিন-পজিশন সিরিজ

     -- কেন্দ্র বন্ধ চাপ হোল্ডিং: 7V130C-06

     -- কেন্দ্র নিষ্কাশন চাপ রিলিজ: 7V230E-08

     -- সেন্টার ডুয়াল পোর্ট চাপযুক্ত: 7V330P-10

মূল পণ্যের সুবিধা

  1. উন্নত উচ্চ প্রবাহ কর্মক্ষমতা

     -- অপ্টিমাইজ করা অভ্যন্তরীণ স্ট্রীমলাইন রানার ডিজাইন, প্রবাহের ক্ষমতা গতানুগতিক 4V সিরিজের সোলেনয়েড ভালভের তুলনায় প্রায় 30% বৃদ্ধি পেয়েছে, দ্রুত সিলিন্ডার এক্সটেনশন এবং প্রত্যাহার গতি উপলব্ধি করে।

  2. নমনীয় মাল্টি-দিক ইনস্টলেশন এবং ডুয়াল পোর্ট বিকল্প

     - অনুভূমিক এবং উল্লম্ব মাউন্ট সমর্থন করে; দুটি সংযোগ মোড: স্ট্যান্ডার্ড থ্রেড পোর্ট বা দ্রুত টিউব সমাবেশের জন্য দ্রুত পুশ-ইন ফিটিং।

  3. বহুগুণ ইন্টিগ্রেটেড মডুলার নকশা

     -- মাল্টি-স্টেশন ম্যানিফোল্ড ভালভ বেসের সাথে সামঞ্জস্যপূর্ণ, ক্যাবিনেট ইনস্টলেশনের স্থান বাঁচাতে এবং প্রধান বায়ু পাইপিং বিন্যাসকে সরল করতে একাধিক ভালভ একসাথে স্তুপীকৃত।

  4. অতি- কম শক্তি কুণ্ডলী

     -- কম ওয়াটেজের কয়েল ডিজাইন তাপ উৎপাদনকে হ্রাস করে, কম শক্তি খরচ সহ দীর্ঘমেয়াদী ক্রমাগত শক্তিযুক্ত কাজের অবস্থার জন্য উপযুক্ত।

  5. অতি-দীর্ঘ সেবা জীবনকাল

     -- নির্ভুল অভ্যন্তরীণ স্পুল এবং সিলিং কাঠামো, ন্যূনতম রক্ষণাবেক্ষণ সহ লক্ষ লক্ষ সুইচিং চক্র পর্যন্ত স্থিতিশীল কর্মক্ষমতা।

এক বাক্যের সারাংশ

     SOLH 7V কমপ্যাক্ট পাইলট-চালিত সোলেনয়েড ভালভ সম্পূর্ণ 5/2 একক/ডাবল কয়েল এবং 5/3 তিনটি কেন্দ্র ফাংশন ভেরিয়েন্ট কভার করে M5~3/8" সম্পূর্ণ পোর্ট মাপ, প্রচলিত 4V সিরিজের তুলনায় 30% বেশি প্রবাহ, কম শক্তি খরচ এবং সর্বজনীন সার্বজনীন সার্বজনীন সার্বজনীন নিয়ন্ত্রণের জন্য স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণের জন্য বহুগুণ স্ট্যাকযোগ্য নকশা।
