ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH ACK সিরিজ হল 90°/180° ঘূর্ণন এবং লিনিয়ার ডাউনওয়ার্ড ক্ল্যাম্পিং মোশনকে একীভূত করে একটি উচ্চ-কার্যক্ষমতা সম্পন্ন 2-ইন-1 কোণ সিলিন্ডার। φ25mm থেকে φ63mm পর্যন্ত বোরের মাপ কভার করে, এটি উচ্চ নির্ভুলতা এবং শক্তিশালী উদ্ভট লোড প্রতিরোধের জন্য একটি পেশাদার তিন-গাইড-গ্রুভ কাঠামো গ্রহণ করে। ঐচ্ছিক একক-পার্শ্বযুক্ত/দ্বৈত-পার্শ্বযুক্ত চাপ প্লেট এবং বাম/ডান ঘূর্ণন দিক সম্পূর্ণরূপে বিভিন্ন ফিক্সচার লেআউটের সাথে খাপ খায়। উচ্চ দৃঢ়তা, দীর্ঘ পরিষেবা জীবন এবং ভারী-লোড ক্ল্যাম্পিং ক্ষমতা সমন্বিত, ACK সিলিন্ডারটি স্বয়ংক্রিয় টুলিং, ওয়েল্ডিং পজিশনিং এবং স্ট্যাম্পিং ফিক্সিং প্রক্রিয়াগুলিতে স্থান-সীমিত ওয়ার্কপিস ক্ল্যাম্পিং স্টেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
1. যৌগিক ঘূর্ণন এবং ক্ল্যাম্পিং অ্যাকশন
• স্ট্যান্ডার্ড ওয়ার্কিং সিকোয়েন্স: প্রত্যাহার করুন → 90°/180° বাম/ডান ঘূর্ণন → নিম্নগামী ক্ল্যাম্পিংয়ের জন্য প্রসারিত করুন
• ক্রম রিসেট করুন: রিলিজ ক্ল্যাম্প → বিপরীত ঘূর্ণন → প্রসারিত এবং পুনরায় সেট করতে প্রত্যাহার করুন
• উচ্চ-নির্ভুল অবস্থান: ±1.5° উচ্চ নির্ভুলতার সাথে স্ট্যান্ডার্ড 90° ঘূর্ণন কোণ; 180° ঘূর্ণন প্রকার ঐচ্ছিক, পুনরাবৃত্তিযোগ্য এবং নির্ভরযোগ্য ওয়ার্কপিস অবস্থান নিশ্চিত করে।
2. উচ্চ দৃঢ়তা এবং বর্ধিত পরিষেবা জীবন
• তিন-গাইড-গ্রুভ স্ট্রাকচার: অপ্টিমাইজ করা তিন-দিক নির্দেশিকা নকশা অসামান্য গতি স্থায়িত্ব, উচ্চ গাইডিং নির্ভুলতা এবং শক্তিশালী অ্যান্টি-ডিফ্লেকশন ক্ষমতা, কার্যকরভাবে ক্ল্যাম্পিংয়ের সময় উদ্ভট লোড প্রতিরোধ করে।
• উচ্চ-শক্তি উপাদান কনফিগারেশন: পিস্টন রড চমৎকার পরিধান প্রতিরোধের এবং স্থায়িত্বের জন্য তাপ চিকিত্সা প্রক্রিয়ার সাথে বিশেষ খাদ ইস্পাত গ্রহণ করে। ক্ষয় প্রতিরোধ ক্ষমতা এবং কাঠামোগত অনমনীয়তা বাড়ানোর জন্য সিলিন্ডারের শরীরে কঠোর অ্যানোডাইজিং চিকিত্সা করা হয়।
• প্রিমিয়াম আমদানিকৃত সীল: জটিল কাজের অবস্থার সাথে চমৎকার অভিযোজনযোগ্যতার সাথে আমদানি করা সীল উপকরণ গ্রহণ করে, কার্যকরভাবে বায়ু ফুটো হ্রাস করে এবং সিলিন্ডারের সামগ্রিক পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।
3. নমনীয় ইনস্টলেশন এবং বৈচিত্র্যময় কনফিগারেশন
• ঐচ্ছিক চাপ প্লেট প্রকার: সংকীর্ণ workpieces জন্য ACK একতরফা চাপ প্লেট; ACKD প্রশস্ত ওয়ার্কপিসগুলির জন্য দ্বি-পার্শ্বযুক্ত চাপ প্লেট, বিভিন্ন ওয়ার্কপিস ক্ল্যাম্পিং চাহিদাগুলিকে কভার করে।
• সামঞ্জস্যযোগ্য ঘূর্ণন দিক: L (ঘড়ির কাঁটার বিপরীতে বাম ঘূর্ণন) এবং R (ঘড়ির কাঁটার ডান দিকে ঘূর্ণন) বিভিন্ন অন-সাইট স্টেশন লেআউটের সাথে মেলাতে ঐচ্ছিক।
• ইউনিভার্সাল মাউন্ট নকশা: সরাসরি ফিক্সিং জন্য গর্ত মাধ্যমে 4 নীচে দিয়ে সজ্জিত, ফ্ল্যাঞ্জ মাউন্ট সঙ্গে সামঞ্জস্যপূর্ণ. সংরক্ষিত স্ট্যান্ডার্ড সুইচ খাঁজগুলি অবস্থান সনাক্তকরণের জন্য চৌম্বকীয় সুইচগুলির সুবিধাজনক ইনস্টলেশনের অনুমতি দেয়।

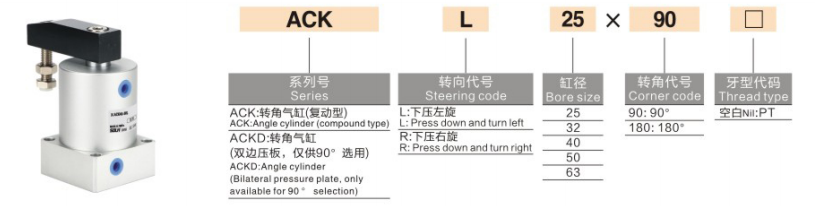

1. আদর্শ মডেল উদাহরণ: ACKL25-90, ACKDR40-90
|
কোড সেগমেন্ট |
সংজ্ঞা |
|
ACK/ ACKD |
সিরিজের ধরন: ACK = একক-পার্শ্বযুক্ত চাপ প্লেট; ACKD = ডাবল সাইড প্রেসার প্লেট |
|
এল/আর |
ঘূর্ণন দিক: L = বাম (ঘড়ির কাঁটার বিপরীতে); R = ডানদিকে (ঘড়ির কাঁটার দিকে) |
|
25/40 |
বোরের আকার: φ25/32/40/50/63 মিমি |
|
90/180 |
ঘূর্ণন কোণ: 90° (মান) / 180° (ঐচ্ছিক) |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• একমুখী বাম ঘূর্ণন 90°: ACKL25-90 (φ25 বোর, বাম ঘূর্ণন, 90° স্ট্যান্ডার্ড কোণ)
• ডাবল-পার্শ্বযুক্ত ডান ঘূর্ণন 90°: ACKDR32-90 (φ32 বোর, দ্বি-পার্শ্বযুক্ত প্লেট, ডান ঘূর্ণন, 90° কোণ)
• বড় বোর হেভি-ডিউটি টাইপ: ACKL63-90 (φ63 সর্বোচ্চ বোর, বাম ঘূর্ণন, ভারী লোড ক্ল্যাম্পিংয়ের জন্য 90° কোণ)
1. বেসিক স্পেসিফিকেশন
• অপারেশন মোড: ডাবল-অ্যাক্টিং যৌগিক গতি (ঘূর্ণন + নিম্নগামী ক্ল্যাম্পিং)
• কাজের চাপ পরিসীমা: 0.15~1.0MPa; প্রুফ প্রেসার: 1.5MPa
• পরিবেষ্টিত তাপমাত্রা: -20℃~80℃
• পিস্টন অপারেটিং গতি: 50~200mm/s
• ঘূর্ণন কোণ: 90° (মান); 180° (ঐচ্ছিক)
• স্ট্যান্ডার্ড ক্ল্যাম্পিং স্ট্রোক: φ25 = 12 মিমি; φ32=16 মিমি; φ40=20mm; φ50 = 25 মিমি; φ63=30mm
2. তাত্ত্বিক ক্ল্যাম্পিং ফোর্স (ইউনিট: N @0.5MPa)
|
বোরের আকার (মিমি) |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
ক্ল্যাম্পিং ফোর্স (N) |
165 |
270 |
425 |
660 |
1050 |
3. পণ্যের ওজন (ইউনিট: কেজি @90° স্ট্যান্ডার্ড টাইপ)
|
বোরের আকার (মিমি) |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
ওজন (কেজি) |
0.6 |
0.9 |
1.5 |
2.4 |
3.8 |
• মেশিন টুল এবং ওয়েল্ডিং ফিক্সচার: ওয়ার্কপিস পজিশনিং ক্ল্যাম্পিং, ঢালাই ফিক্সিং এবং স্ট্যাম্পিং স্টেশন অ্যান্টি-শিফটিং জন্য আদর্শ। ইন্টিগ্রেটেড ঘূর্ণন এবং ক্ল্যাম্পিং 2-ইন-1 অ্যাকশন যান্ত্রিক কাঠামোকে সরল করে এবং ইনস্টলেশনের স্থান সংরক্ষণ করে।
• ইলেকট্রনিক এবং যথার্থ উপাদান প্রক্রিয়াকরণ: প্যালেট ক্ল্যাম্পিং, জিগ ফিক্সিং এবং মাইক্রো-নির্ভুলতা অংশ অবস্থানের জন্য উপযুক্ত। এটি উচ্চ অবস্থান নির্ভুলতা এবং কম ধুলো উত্পাদন, কঠোর নির্ভুলতা এবং পরিচ্ছন্নতার প্রয়োজনীয়তা পূরণ করে।
• স্বয়ংক্রিয় স্থানান্তর প্রক্রিয়া: স্থিতিশীল, মসৃণ এবং পুনরাবৃত্তিযোগ্য যৌগিক গতি কর্মক্ষমতা প্রদান, ঘূর্ণমান টেবিল সীমিত, ফ্লিপিং মেকানিজম পজিশনিং এবং শর্ট-স্ট্রোক ক্ল্যাম্পিং স্টেশনগুলির জন্য ব্যাপকভাবে প্রয়োগ করা হয়েছে।
• হেভি-ডিউটি ফিক্সিং কাজের শর্ত: শক্তিশালী ক্ল্যাম্পিং ফোর্স এবং চমৎকার অ্যান্টি-অ্যাকসেন্ট্রিক-লোড ক্ষমতা সহ, এটি ভারী ওয়ার্কপিস ক্ল্যাম্পিং, মোল্ড ফিক্সিং এবং বড়-লোড নির্ভুল পজিশনিং পরিস্থিতিতে পুরোপুরি মানিয়ে নেয়।
1. বোর সাইজ নির্বাচন: প্রকৃত ক্ল্যাম্পিং লোড অনুযায়ী বোরের আকার নির্বাচন করুন। তাত্ত্বিক ক্ল্যাম্পিং বল ≥ প্রকৃত লোড × 1.5 নিরাপত্তা ফ্যাক্টর নিশ্চিত করুন; হেভি-ডিউটি কাজের অবস্থার জন্য φ40 বা বড় বোরকে অগ্রাধিকার দিন।
2. স্ট্রোক নির্বাচন: স্ট্যান্ডার্ড ক্ল্যাম্পিং স্ট্রোক 12 মিমি থেকে 30 মিমি পর্যন্ত। অপারেশন চলাকালীন যান্ত্রিক হস্তক্ষেপ এড়াতে ওয়ার্কপিসের উচ্চতা অনুযায়ী 3~5 মিমি স্ট্রোক মার্জিন সংরক্ষণ করুন।
3. কনফিগারেশন নির্বাচন
￮ প্রেসার প্লেটের প্রকার: সংকীর্ণ workpieces জন্য ACK একতরফা প্লেট চয়ন করুন; প্রশস্ত ওয়ার্কপিসের জন্য ACKD ডাবল-পার্শ্বযুক্ত প্লেট নির্বাচন করুন।
￮ ঘূর্ণন দিক: প্রকৃত স্টেশন বিন্যাস এবং যান্ত্রিক হস্তক্ষেপ শর্ত অনুযায়ী L বাম ঘূর্ণন বা R ডান ঘূর্ণন নির্বাচন করুন।
SOLH ACK সিরিজের কোণ সিলিন্ডার একটি উচ্চ-নির্ভুল তিন-গাইড-গ্রুভ কাঠামো গ্রহণ করে, যা 90°/180° ঘূর্ণন এবং নিম্নগামী ক্ল্যাম্পিং ইন্টিগ্রেশন সমর্থন করে। ঐচ্ছিক একক/ডাবল-পার্শ্বযুক্ত চাপ প্লেট, নমনীয় বাম/ডান ঘূর্ণন এবং চমৎকার হেভি-লোড অ্যান্টি-ডিফ্লেকশন পারফরম্যান্স সহ, এটি বিভিন্ন স্থান-সীমাবদ্ধ স্বয়ংক্রিয় ফিক্সচার স্টেশনগুলির জন্য একটি উচ্চ-অনমনীয়তা এবং দীর্ঘ-জীবন ক্ল্যাম্পিং সমাধান।
