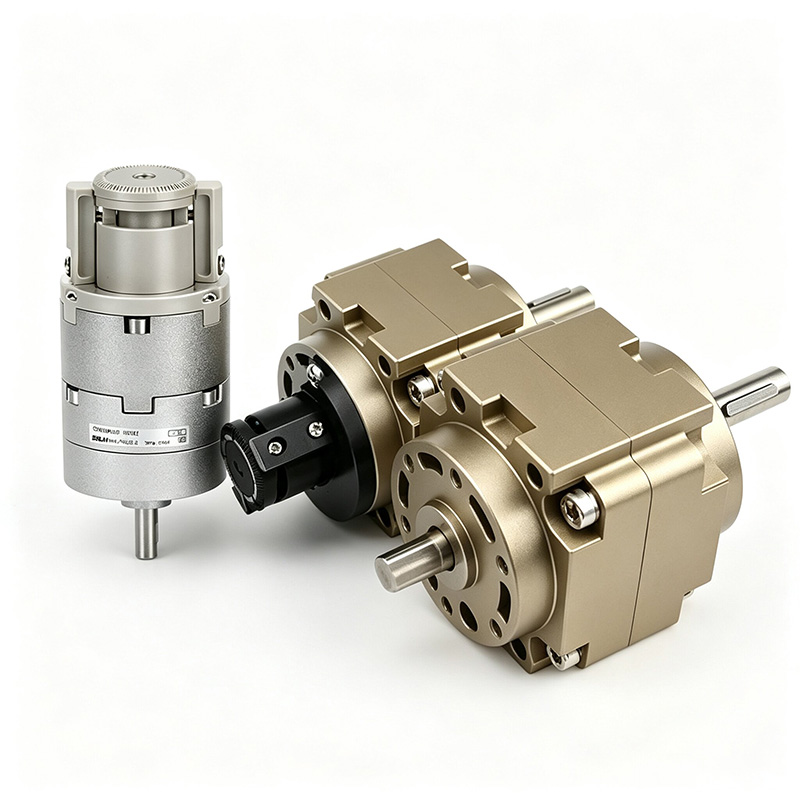

CRB1 / CRB2 সিরিজ ভেন টাইপ রোটারি অ্যাকচুয়েটর (SOLH ইন্টারচেঞ্জেবল)
ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
 |
 |
SOLH CRB1 এবং CRB2 হল ভেন-টাইপ রোটারি সুইং সিলিন্ডার যা একক/ডাবল ভ্যান দ্বারা চালিত হয়। গিয়ার মেশিং ক্লিয়ারেন্স ছাড়াই, তারা অতি-কম্প্যাক্ট বডি, কম ঘূর্ণায়মান জড়তা এবং অতি-দ্রুত প্রতিক্রিয়া বৈশিষ্ট্যযুক্ত।
-- CRB2 (ছোট সিরিজ): হালকা লোড এবং সরু জায়গা, কমপ্যাক্ট লাইটওয়েট ডিজাইনের জন্য বোর 10~40mm
-- CRB1 (বড় সিরিজ): ভারী লোড এবং উচ্চ টর্কের জন্য বোর 50~100mm, উচ্চতর প্রভাব প্রতিরোধের সাথে সম্পূর্ণ বিয়ারিং সমর্থন
একক ভেন সর্বোচ্চ সুইং অ্যাঙ্গেল 270°/280° পর্যন্ত, ডবল ভেন সর্বোচ্চ 90°/100°। দ্রুত রোটারি ফ্লিপিং, ইন্ডেক্সিং এবং পজিশনিং অটোমেশন স্টেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

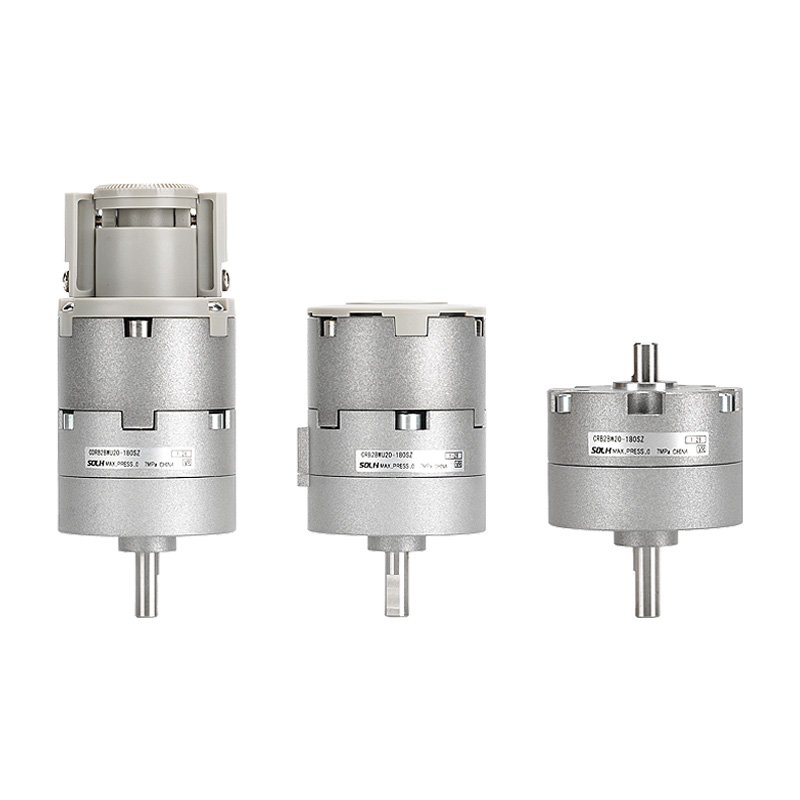

1. CRB2 ছোট স্ট্যান্ডার্ড সিরিজ
-- বোরের মাপ: 10, 15, 20, 30, 40 মিমি
-- ভ্যান অপশন: এস সিঙ্গেল ভেন/ডি ডবল ভ্যান
-- সুইং অ্যাঙ্গেল: একক ভেন 90°/180°/270°; ডাবল ভেন 90°/100°
-- মূল যোগ্যতা: আল্ট্রা কমপ্যাক্ট, লাইটওয়েট, কম স্টার্টআপ চাপ, পার্শ্ব/অক্ষীয় ডুয়াল পোর্টিং, ঐচ্ছিক কোণ সমন্বয়কারী এবং চৌম্বকীয় সুইচ
-- অ্যাপ্লিকেশন: হালকা লোড উচ্চ গতির ঘূর্ণন, সীমাবদ্ধ স্থান সরঞ্জাম, 3C ইলেকট্রনিক্স, প্যাকেজিং, ক্ষুদ্র স্বয়ংক্রিয়তা

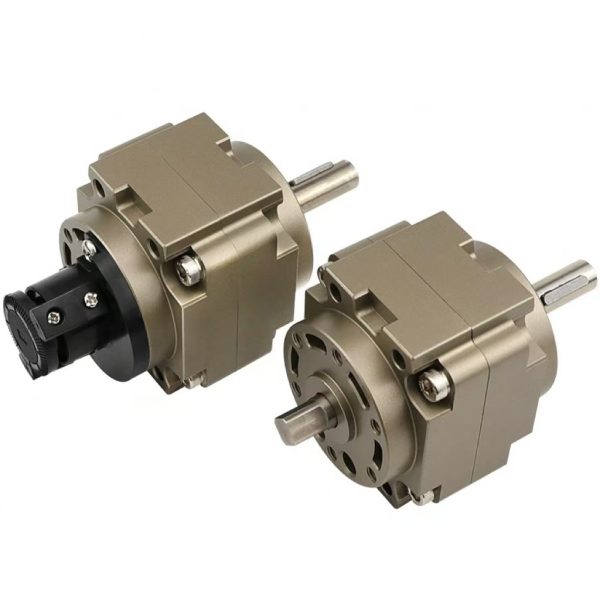

2. CRB1 বড় হেভি-ডিউটি সিরিজ
-- বোরের মাপ: 50, 63, 80, 100 মিমি
-- ভ্যান অপশন: এস সিঙ্গেল ভেন/ডি ডবল ভ্যান
-- সুইং অ্যাঙ্গেল: একক ভেন 90°/180°/270°/280°; ডাবল ভেন 90°/100°
-- মূল যোগ্যতা: উচ্চ আউটপুট টর্ক, ভারী ভার বহন, সম্পূর্ণ বিয়ারিং সমর্থন, শক প্রতিরোধী, দীর্ঘ সেবা জীবনকাল
-- অ্যাপ্লিকেশন: ভারী ওয়ার্কপিস ফ্লিপিং, বড় আকারের সূচীকরণ, ভারী ঘূর্ণমান ফিক্সচার, ভারী শিল্প সমাবেশ লাইন
1. সাধারণ স্ট্যান্ডার্ড প্যারামিটার
|
প্যারামিটার আইটেম |
CRB2 (10~40 ছোট) |
CRB1 (50~100 বড়) |
| অপারেশন মোড |
দ্বৈত অভিনয় |
দ্বৈত অভিনয় |
| অপারেটিং প্রেসার রেঞ্জ |
0.15~0.7MPa (CRB10:0.2~0.7MPa) |
0.15~1.0MPa |
| প্রমাণ পরীক্ষা চাপ |
1.05 MPa |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ 60 ℃ (কোন আইসিং নেই) |
5 ~ 60℃ |
| তৈলাক্তকরণ |
তেল-মুক্ত স্ব-তৈলাক্তকরণ |
তেল-মুক্ত স্ব-তৈলাক্তকরণ |
| অন্তর্নির্মিত বাফার |
রাবার বাফার (CRB10 বাদ দিন) |
অন্তর্নির্মিত রাবার বাফার |
| চৌম্বক সুইচ সামঞ্জস্যপূর্ণ |
D-M9B / D-A93 (মডেল উপসর্গ CDRB2) |
D-M9B / D-A93 (মডেল উপসর্গ CDRB1) |
2. তাত্ত্বিক আউটপুট টর্ক @ 0.5MPa (কোর নির্বাচন সূচক)
2.1 CRB2 টর্ক টেবিল
|
বোর মিমি |
একক ভেন S (N·m) |
ডাবল ভেন ডি (N·m) |
|
10 |
0.05 |
0.10 |
|
15 |
0.13 |
0.26 |
|
20 |
0.25 |
0.50 |
|
30 |
0.55 |
1.10 |
|
40 |
1.00 |
2.00 |
2.2 CRB1 টর্ক টেবিল
|
বোর মিমি |
একক ভেন S (N·m) |
ডাবল ভেন ডি (N·m) |
|
50 |
2.8 |
5.6 |
|
63 |
4.5 |
9.0 |
|
80 |
7.5 |
15.0 |
|
100 |
12.0 |
24.0 |
3 অনুমোদিত রেডিয়াল এবং অক্ষীয় লোড রেফারেন্স
-- CRB2-20: রেডিয়াল 120N, অক্ষীয় 80N
-- CRB1-50: রেডিয়াল 245N, অক্ষীয় 196N
-- CRB1-100: রেডিয়াল 588N, অক্ষীয় 490N
1. প্রধান উপাদান: সিলিন্ডার বডি, সিঙ্গেল/ডাবল রোটারি ভ্যান, আউটপুট শ্যাফট, সিলিং অ্যাসেম্বলি, শেষ রাবার বাফার, অ্যাঙ্গেল অ্যাডজাস্টমেন্ট বোল্ট
2. কার্যকরী যুক্তি: সংকুচিত বায়ু একটি চেম্বারে প্রবেশ করে ভেনটিকে কেন্দ্রীয় শ্যাফটের চারপাশে ঘোরানোর জন্য যখন বিপরীত চেম্বারটি নিঃশেষিত হয়।
-- ডাবল ভ্যান: টর্ক দ্বিগুণ, সীমিত সুইং অ্যাঙ্গেল ≤100°
-- একক ভেন: বিস্তৃত সুইং পরিসীমা 270° পর্যন্ত
3. অনন্য মূল সুবিধা
-- কোন গিয়ার এবং র্যাক কাঠামো নেই, শূন্য ব্যাকল্যাশ, প্রভাব কম্পন ছাড়াই মসৃণ নীরব ঘূর্ণন
-- আল্ট্রা কমপ্যাক্ট আউটলাইন, কম ঘূর্ণমান জড়তা, অতি দ্রুত প্রতিক্রিয়া (90° ঘূর্ণন <0.1s)
-- শ্যাফ্টের মধ্য দিয়ে ঐচ্ছিক ফাঁপা, অভ্যন্তরীণ টিউবিং এবং তারের রাউটিং এর জন্য সুবিধাজনক
-- স্ট্রোক সীমার জন্য ডুয়াল এন্ড ফাইন-টিউন বোল্ট; একক ভেন সামঞ্জস্যযোগ্য 0~270°, ডবল ভ্যান 0~90°

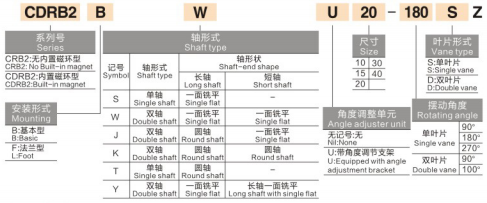

1. CRB2 মডেলের উদাহরণ: CRB2BW20-180SZ
-- CRB2 = ছোট ভেন রোটারি অ্যাকচুয়েটর সিরিজ
-- B = বেসিক ফ্ল্যাঞ্জ মাউন্ট; L = ফুট বন্ধনী মাউন্ট
-- W = ডাবল বর্ধিত খাদ; খালি = একক খাদ
-- 20 = বোরের আকার (10/15/20/30/40)
-- 180 = সুইং অ্যাঙ্গেল (90/180/270)
-- S = একক ভেন; D = ডাবল ভেন
-- Z = কোণ সমন্বয় ইউনিট দিয়ে সজ্জিত; ফাঁকা = অ্যাডজাস্টার ছাড়া স্ট্যান্ডার্ড
প্রিফিক্স CDRB2 = চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য অন্তর্নির্মিত চৌম্বকীয় রিং

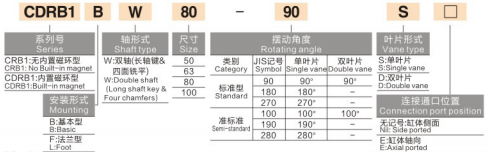

2. CRB1 মডেলের উদাহরণ: CRB1BW50-90D
-- CRB1 = বড় হেভি-ডিউটি ভ্যান রোটারি সিরিজ
-- বি = বেসিক মাউন্ট; W = ডাবল খাদ
-- 50 = বোরের আকার (50/63/80/100)
-- 90 = সুইং অ্যাঙ্গেল (90/180/270/280)
-- D = ডাবল ভেন; S = একক ভেন
উপসর্গ CDRB1 = চৌম্বক রিং সমন্বিত মডেল
1. নির্বাচন অগ্রাধিকার বিধি
-- টর্ক এবং মাত্রা বিভক্ত: হালকা লোড সংকীর্ণ স্থান → CRB2 (10~40); ভারী উচ্চ টর্ক ঘূর্ণন → CRB1 (50~100)
-- সুইং অ্যাঙ্গেলের প্রয়োজনীয়তা: 90° এর উপরে ঘূর্ণন → একক ভেন S; 90° এর মধ্যে সর্বাধিক টর্ক → ডাবল ভেন ডি
-- নির্ভুলতা এবং গতি বাণিজ্য বন্ধ: ভ্যান টাইপ জিরো ব্যাকল্যাশ, পুনরাবৃত্তি পজিশনিং ±0.1°, উচ্চ-গতির আলো-শুল্কের জন্য আদর্শ; ভারী উচ্চ-নির্ভুল ভারবহন লোড MSQ র্যাক-পিনিয়ন রোটারি টেবিল পছন্দ করে
-- ফাংশন বিকল্প: সূক্ষ্ম কোণ সীমা প্রয়োজন - প্রত্যয় Z কোণ সামঞ্জস্য ইউনিট নির্বাচন করুন; PLC অবস্থান প্রতিক্রিয়া প্রয়োজন - CDRB চৌম্বকীয় সমন্বিত মডেল চয়ন করুন
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- লাইট-ডিউটি লাইন: ইলেক্ট্রনিক কম্পোনেন্ট ফ্লিপিং, লেবেল ঘোরানো, বোতলের ক্যাপ শক্ত করা, ক্ষুদ্র উপাদান বাছাই করা
-- হেভি-ডিউটি স্টেশন: বড় ওয়ার্কপিস 90°/180° টার্নওভার, অ্যাসেম্বলি লাইন ইনডেক্সিং, ভারী রোটারি ক্ল্যাম্পিং ফিক্সচার
-- সাধারণ শিল্প: প্যাকেজিং, মুদ্রণ, খাদ্য প্রক্রিয়াকরণ সম্পূর্ণ স্বয়ংক্রিয় ঘূর্ণমান অবস্থানের স্টেশন
|
তুলনা আইটেম |
CRB1 / CRB2 ভ্যান টাইপ রোটারি সিলিন্ডার |
MSQ র্যাক এবং পিনিয়ন রোটারি টেবিল |
| ড্রাইভ স্ট্রাকচার |
একক/ডাবল ভ্যান ডাইরেক্ট ড্রাইভ, জিরো ব্যাকল্যাশ |
ডুয়াল পিস্টন র্যাক এবং পিনিয়ন গিয়ার ট্রান্সমিশন |
| আউটপুট টর্ক পরিসীমা |
ছোট থেকে মাঝারি (CRB1 সর্বোচ্চ 24N·m) |
অতিরিক্ত বড় (MSQ200 সর্বোচ্চ 36N·m) |
| সর্বোচ্চ সুইং অ্যাঙ্গেল |
270° পর্যন্ত একক ভেন |
ক্রমাগত সামঞ্জস্যযোগ্য 0~190° |
| অবস্থানের পুনরাবৃত্তিযোগ্যতা |
±0.1° কৌণিক পুনরাবৃত্তি |
আল্ট্রা হাই লিনিয়ার পজিশনিং ±0.01 মিমি |
| ভারবহন লোড ক্ষমতা |
দুর্বল রেডিয়াল এবং অক্ষীয় ভারবহন সীমা |
সুপিরিয়র রেডিয়াল, অক্ষীয় এবং নমন মুহূর্ত প্রতিরোধ |
| ঘূর্ণন বৈশিষ্ট্য |
কম জড়তা, অতি দ্রুত ঘূর্ণন গতি |
স্থিতিশীল মাঝারি-উচ্চ গতির ভারী লোড ঘূর্ণন |
| সেরা ফিট দৃশ্যকল্প |
উচ্চ গতির হালকা লোড, বড় সুইং কোণ, কমপ্যাক্ট ইনস্টলেশন |
ভারী লোড নির্ভুল অবস্থান, টেবিলের উপর সরাসরি ফিক্সচার মাউন্ট |
সারাংশSOLH CRB2 ছোট লাইট-ডিউটি এবং CRB1 হেভি-ডিউটি ভ্যান-টাইপ রোটারি অ্যাকচুয়েটরগুলি ঐচ্ছিক কোণ অ্যাডজাস্টার এবং চৌম্বক সুইচ ভেরিয়েন্ট CDRB সহ জিরো-ব্যাকল্যাশ একক/ডাবল ভ্যান ড্রাইভ গ্রহণ করে, 0.05~ থেকে দ্রুত নিম্ন-জড়তা ঘূর্ণন বৈশিষ্ট্যযুক্ত, উচ্চ এফ-পিইপিই-এ, 24-এন-পি-এ-পি-পি-পি-পি-এ-পি-পি-এ-পি-এ-পি-এ-পি-এর জন্য ইলেকট্রনিক্স, প্যাকেজিং এবং ভারী সমাবেশ অটোমেশন লাইনে রোটারি ক্ল্যাম্পিং।
