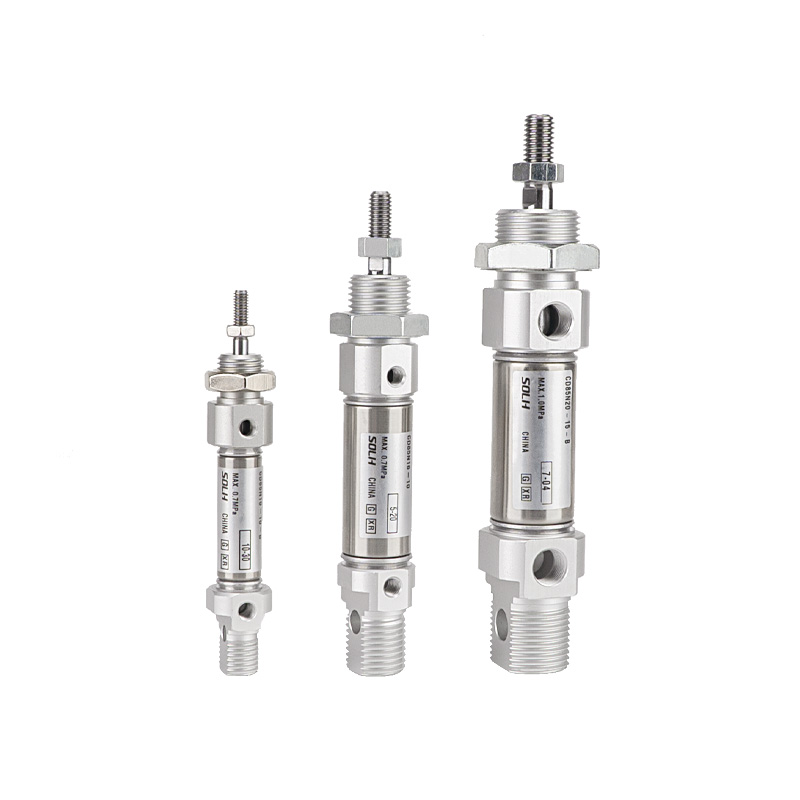

C85 সিরিজ স্টেইনলেস স্টিল মিনি সিলিন্ডার (ISO 6432 স্ট্যান্ডার্ড, SMC সামঞ্জস্যপূর্ণ সিস্টেম)

ব্র্যান্ড: SOLH by Richge Technology | রপ্তানিমুখী পণ্য ক্যাটালগ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH C85 সিরিজের স্টেইনলেস স্টীল মিনি সিলিন্ডার ISO 6432 আন্তর্জাতিক মান, বোর রেঞ্জ φ8~25mm মেনে চলে। বৈশিষ্ট্য: কমপ্যাক্ট রূপরেখা, জারা প্রতিরোধের, উচ্চ-গতি এবং উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা, তেল-মুক্ত অপারেশন। খাদ্য, ফার্মাসিউটিক্যাল, ইলেকট্রনিক্স এবং সাধারণ বায়ুসংক্রান্ত অটোমেশন সরঞ্জামে ব্যাপকভাবে স্থাপন করা হয়।

মূল কাঠামো এবং নকশা বৈশিষ্ট্য

   1. স্ট্যান্ডার্ড: ISO 6432 (φ8–φ25), বিশ্বব্যাপী মিনি সিলিন্ডার বাজারের জন্য সর্বজনীন মাউন্টিং মাত্রা।

   2. উপাদান: 304 স্টেইনলেস স্টীল ব্যারেল, পিস্টন রড এবং লক বাদাম; মরিচা-প্রমাণ, আর্দ্র, দুর্বল অ্যাসিড এবং দুর্বল ক্ষার কাজের অবস্থার জন্য উপযুক্ত।

   3. স্ট্রাকচার: রোল-ক্রিম্পড এন্ড ক্যাপ, টাই-রড মুক্ত, সোজা নলাকার আকৃতি, ছোট আকার এবং লাইটওয়েট।

   4. অপারেশন ভেরিয়েন্ট

     -- একক রড ডাবল অ্যাক্টিং (স্ট্যান্ডার্ড)

     -- একক অভিনয় (বসন্ত রিটার্ন / বসন্ত প্রসারিত)

     -- ডাবল রড সিঙ্ক্রোনাস সিলিন্ডার

     -- C85K নন-ঘূর্ণায়মান রড টাইপ

   5. কুশন: স্ট্যান্ডার্ড রাবার কুশন; এয়ার কুশন (প্রত্যয় C) উচ্চ গতির গতির অধীনে প্রভাব কমাতে φ10-25 এর জন্য ঐচ্ছিক।

   6. সিলিং: তেল জলাধার খাঁজ, কম স্টার্টআপ চাপ, তেল-মুক্ত কাজের অবস্থার অধীনে দীর্ঘ পরিষেবা জীবন সহ বিশেষ দ্বিমুখী সীল।

   7. অবস্থান সনাক্তকরণ: অন্তর্নির্মিত চৌম্বকীয় রিং (কোড ডি) ঐচ্ছিক; চৌম্বক সুইচ ইনস্টলেশন মোড: A=ট্র্যাক খাঁজ, B=স্টীল ব্যান্ড খাঁজ।

সম্পূর্ণ মডেল কোডিং নিয়ম

   1. মডেল উদাহরণ: CD85N25-100C-B

  2. অর্ডার রেফারেন্স উদাহরণ: CD85N16-50

     -- বেসিক টাইপ, বোর 16, স্ট্রোক 50, বিল্ট-ইন ম্যাগনেট, রাবার কুশন।

স্ট্যান্ডার্ড টেকনিক্যাল স্পেসিফিকেশন (ডাবল অ্যাক্টিং)

তাত্ত্বিক থ্রাস্ট এবং পুল ফোর্স @0.6MPa (একক রড, ইউনিট:N)

মাউন্টিং ফর্ম এবং ডেরিভেটিভ মডেল

  1. ISO6432 মাউন্ট অপশন

     -- N: ইন্টিগ্রেটেড ক্লিভিস সহ বেসিক টাইপ (সবচেয়ে জনপ্রিয়)

     -- F: ফ্ল্যাট শেষ অক্ষীয় মাউন্ট

     -- এল: একক ফুট মাউন্ট / এম: ডাবল ফুট মাউন্ট

     -- জি: ফ্ল্যাঞ্জ মাউন্ট

     -- NU: Trunnion clevis মাউন্টিং

   2. প্রধান ডেরিভেটিভ সংস্করণ

     -- CD85: বিল্ট-ইন ম্যাগনেটিক রিং সহ, চৌম্বকীয় সেন্সরগুলির সাথে সামঞ্জস্যপূর্ণ

     -- C85K: অ-ঘূর্ণায়মান বর্গাকার পিস্টন রড, অ্যান্টি-টুইস্ট পজিশনিং

     -- C85E: একক অভিনয় (বসন্ত রিটার্ন/বসন্ত প্রসারিত)

     -- CWCD85E: ডাবল রড ডবল অ্যাক্টিং সিলিন্ডার, সিঙ্ক্রোনাস মোশন

নির্বাচন তুলনা: C85 VS MI VS MA

   1. ✅ C85 এর জন্য পছন্দের অনুষ্ঠান

     -- খাদ্য, ফার্মাসিউটিক্যাল এবং ইলেকট্রনিক্স শিল্প: স্টেইনলেস স্টীল, পরিষ্কার গ্রেড, ক্ষয়-বিরোধী

     -- উচ্চ গতি এবং উচ্চ ফ্রিকোয়েন্সি চক্র: 50-1500 মিমি/সেকেন্ড শর্ট-স্ট্রোক রেসিপ্রোকেটিং

     -- কম্প্যাক্ট সরঞ্জাম বিন্যাস: φ8-25 পাতলা নলাকার শরীর

     -- আর্দ্র এবং সামান্য ক্ষয়কারী কর্মশালার পরিবেশ

     -- গ্লোবাল ইন্টারচেঞ্জ চাহিদা: সরাসরি প্রতিস্থাপনের জন্য ISO6432 সার্বজনীন মাত্রা

 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. বোর নির্বাচন: থ্রাস্ট এবং অনুভূমিক লোড গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; উচ্চ ফ্রিকোয়েন্সি অপারেশন জন্য ছোট বোর চয়ন করুন.

   2. স্ট্রোক নিশ্চিতকরণ: অতিরিক্ত 10-20 মিমি মার্জিন যোগ করুন; সর্বোচ্চ স্ট্রোক 400 মিমি।

   3. কনফিগারেশন নির্বাচন

     -- অন্তর্নির্মিত চুম্বক: কোড D যোগ করুন

     -- উচ্চ গতির প্রভাব হ্রাস: প্রত্যয় সি এয়ার কুশন নির্বাচন করুন

     -- এন্টি-টুইস্ট প্রয়োজনীয়তা: K নন-ঘূর্ণায়মান সংস্করণ নির্বাচন করুন

     -- ম্যাচ মাউন্ট ফর্ম: N/F/L/M/G সরঞ্জাম গঠন অনুযায়ী

এক বাক্যের সারাংশ

     SOLH C85/CD85 ISO6432 স্টেইনলেস স্টীল মিনি সিলিন্ডার আমদানি করা SMC সিরিজের সাথে সম্পূর্ণ বিনিময়যোগ্য, উচ্চ-গতির তেল-মুক্ত অপারেশন, একাধিক মাউন্টিং পদ্ধতি এবং ঐচ্ছিক অ্যান্টি-ঘূর্ণায়মান রড, খাদ্য, চিকিৎসা এবং ইলেকট্রনিক স্বয়ংক্রিয় উত্পাদন লাইনের জন্য আদর্শ লিনিয়ার অ্যাকচুয়েটর সমর্থন করে।
