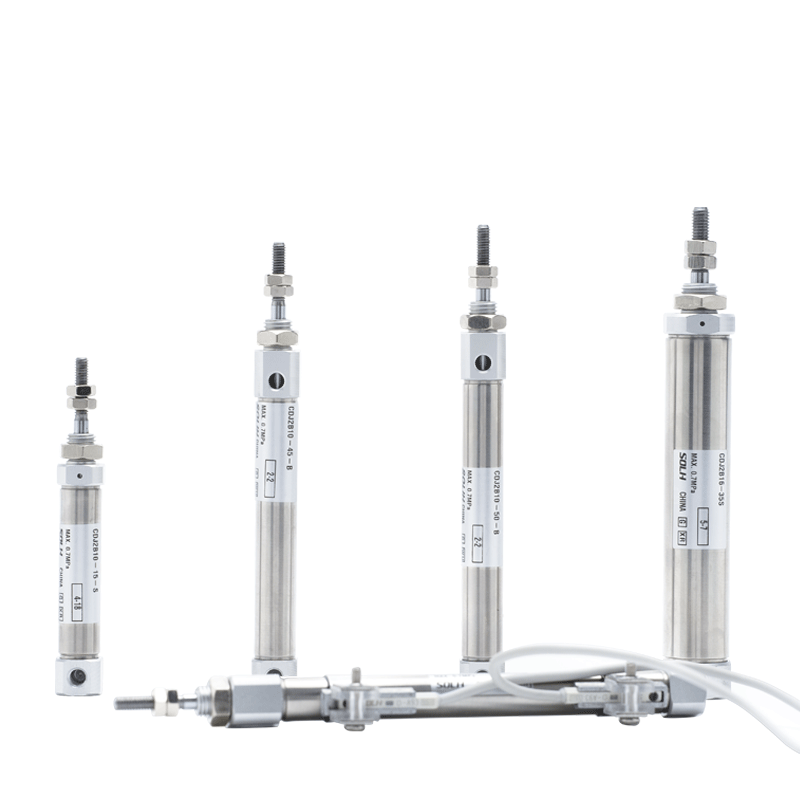

CDJ2 সিরিজ স্টেইনলেস স্টীল মিনি সিলিন্ডার (ডাবল / একক অভিনয়)

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH CDJ2 সিরিজ হল ম্যাগনেটিক-রিং সজ্জিত পেন-টাইপ স্টেইনলেস স্টীল মিনি সিলিন্ডার, SMC CJ2 সিরিজের সাথে সম্পূর্ণ বিনিময়যোগ্য। বোরের মাপ: φ6 / 10 / 16 মিমি। অসামান্য বৈশিষ্ট্য: অতি-কম্প্যাক্ট রূপরেখা, লাইটওয়েট নির্মাণ, জারা প্রতিরোধের এবং স্থিতিশীল উচ্চ-গতি উচ্চ-ফ্রিকোয়েন্সি অপারেশন। ইলেকট্রনিক্স, চিকিৎসা, খাদ্য প্রক্রিয়াকরণ এবং নির্ভুল অটোমেশন সীমিত-স্পেস স্টেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়; মূলধারার ক্ষুদ্র রৈখিক অ্যাকচুয়েটর।

মূল কাঠামো এবং নকশা বৈশিষ্ট্য

   1. স্ট্যান্ডার্ড স্পেসিফিকেশন: SMC মিনি সিলিন্ডার ডাইমেনশনাল স্ট্যান্ডার্ড (নন আইএসও স্ট্যান্ডার্ড), শিল্পে সর্বজনীন মাউন্টিং মাত্রার সাথে মেলে।

   2. উপাদান: 304 স্টেইনলেস স্টীল ব্যারেল এবং পিস্টন রড, মরিচা-প্রমাণ এবং জারা প্রতিরোধী, আর্দ্র, দুর্বল অ্যাসিড, দুর্বল ক্ষার এবং পরিষ্কার উত্পাদন পরিবেশের জন্য উপযুক্ত।

   3. গঠন: সোজা বৃত্তাকার পিপা, crimped শেষ ক্যাপ, টাই-রড বিনামূল্যে নকশা, অতি-ছোট ভলিউম. CDJ2-16×100 শুধুমাত্র প্রায়। 120 গ্রাম।

   4. অপারেশন ভেরিয়েন্ট

      -- CDJ2B ডাবল অ্যাক্টিং: উভয় প্রান্তে এয়ার সাপ্লাই, ইউনিভার্সাল স্ট্যান্ডার্ড মডেল

      -- CDJ2E একক অভিনয়: স্প্রিং রিটার্ন; CDJ2ET: বসন্ত প্রসারিত

     -- CDJ2KB নন-রোটেটিং: অ্যান্টি-টুইস্ট এবং সুনির্দিষ্ট অবস্থানের জন্য হেক্সাগোনাল পিস্টন রড

   5. কুশন: স্ট্যান্ডার্ড রাবার কুশন; এয়ার কুশন (প্রত্যয় জেড) প্রভাব এবং শব্দ কমাতে উচ্চ-গতির অ্যাপ্লিকেশনের জন্য ঐচ্ছিক।

   6. সিলিং: তেল জলাধার খাঁজ সঙ্গে কম ঘর্ষণ সীল. কম প্রারম্ভিক চাপ (0.06MPa), তেল-মুক্ত অপারেশন, পরিষেবা জীবন ≥5 মিলিয়ন চক্র।

   7. অবস্থান সনাক্তকরণ: অন্তর্নির্মিত চৌম্বক রিং, পিস্টন অবস্থান নিরীক্ষণের জন্য M9B / A93 / Z73 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ।

সম্পূর্ণ মডেল কোডিং নিয়ম

   1. মডেল উদাহরণ: CDJ2B16-50Z-B

   2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

     -- CDJ2B10-30-B：Bore10, স্ট্রোক30, ডাবল অ্যাক্টিং, রাবার কুশন, চুম্বক সজ্জিত

     -- CDJ2E6-15-B：Bore6, stroke15, একক অভিনয় স্প্রিং রিটার্ন

     -- CDJ2KB16-50-B：Bore16, stroke50, অ-ঘূর্ণায়মান ষড়ভুজ পিস্টন রড

ইউনিভার্সাল কোর টেকনিক্যাল স্পেসিফিকেশন

তাত্ত্বিক থ্রাস্ট এবং পুল ফোর্স @0.5MPa (একক রড, ইউনিট:N)

   1. ডাবল অ্যাক্টিং CDJ2B

   2. একক অভিনয় CDJ2E (স্প্রিং রিটার্ন @0.5MPa)

মাউন্টিং ফর্ম এবং ডেরিভেটিভ মডেল

   1. মাউন্ট আনুষাঙ্গিক

     -- B বেসিক টাইপ: এন্ড ক্যাপ থ্রেডের মাধ্যমে সরাসরি ইনস্টলেশন (সবচেয়ে বেশি ব্যবহৃত)

     -- এফ ফ্ল্যাঞ্জ: রড-সাইড / হেড-সাইড ফ্ল্যাঞ্জ মাউন্ট

     -- L ফুট বন্ধনী: একক ফুট ফিক্সিং

     -- D ডাবল ক্লিভিস: রিয়ার ডাবল ক্লিভিস (φ10/16)

     -- ই বস মাউন্ট: এন্ড ক্যাপগুলিতে মাল্টি-অরিয়েন্টেশন বসানো বস

   2. প্রধান ডেরিভেটিভ সিরিজ

     -- CDJ2B: স্ট্যান্ডার্ড ডাবল অ্যাক্টিং

     -- CDJ2E: একক অভিনয়, বসন্ত প্রত্যাহার (এয়ার কাটার পরে স্বয়ংক্রিয়ভাবে প্রত্যাহার)

     -- CDJ2ET: একক অভিনয়, বসন্ত প্রসারিত (এয়ার কাটার পরে স্বয়ংক্রিয়ভাবে প্রসারিত)

     -- CDJ2KB: অ-ঘূর্ণায়মান হেক্সাগোনাল পিস্টন রড

     -- CDJ2RB: মাউন্টিং বস ছাড়াই সরাসরি মাউন্ট স্লিম সংস্করণ

3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. বোর নির্বাচন: প্রয়োজনীয় থ্রাস্ট/লোড গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; উচ্চ সাইক্লিক গতির জন্য ছোট বোর বেছে নিন।

   2. স্ট্রোক নিশ্চিতকরণ: কার্যকর ভ্রমণে অতিরিক্ত 10~20mm মার্জিন যোগ করুন; সর্বোচ্চ স্ট্রোক: ডাবল অ্যাক্টিং 200 মিমি, সিঙ্গেল অ্যাক্টিং 100 মিমি।

   3. কনফিগারেশন মিল

     -- কর্মের ধরন: ডাবল অ্যাক্টিং → B; একক অভিনয় বসন্ত প্রত্যাহার → ই; অ্যান্টি-টুইস্ট পজিশনিং → KB

     -- কুশন: উচ্চ-গতির অপারেশন Z এয়ার কুশন নির্বাচন করুন

     -- অবস্থানের প্রতিক্রিয়া: চুম্বক সজ্জিত মডেল নির্বাচন করুন, M9B/A93 চৌম্বকীয় সুইচের সাথে মেলে

এক বাক্যের সারাংশ

     SOLH CDJ2 স্টেইনলেস স্টীল পেন-টাইপ মিনি সিলিন্ডার SMC CJ2-এর সাথে বিনিময়যোগ্য, ডাবল অ্যাক্টিং, সিঙ্গেল অ্যাক্টিং এবং নন-রোটেটিং হেক্সাগোনাল রড ভেরিয়েন্ট, রাবার/এয়ার কুশন ঐচ্ছিক, জারা প্রতিরোধী তেল-মুক্ত ডিজাইন, আদর্শ কমপ্যাক্ট হাই-ফ্রিকোয়েন্সি, মেডিক্যাল অ্যাক্টিভিয়েন্সি এবং ইলেক্ট্রোম্যাট খাবারের জন্য অটোম্যাট।
