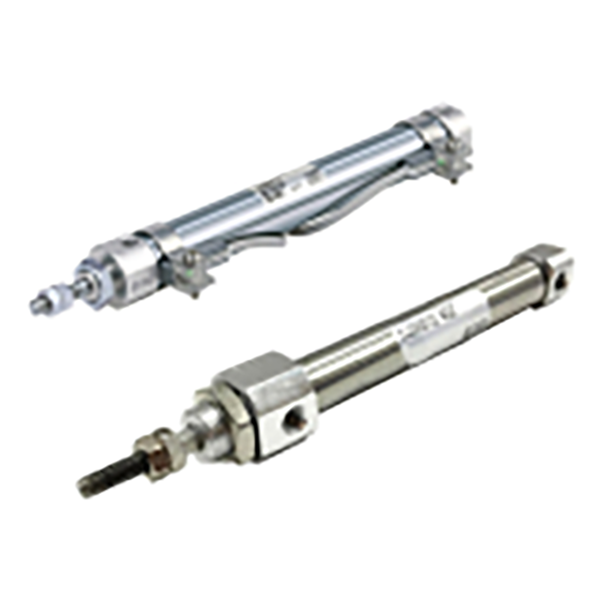

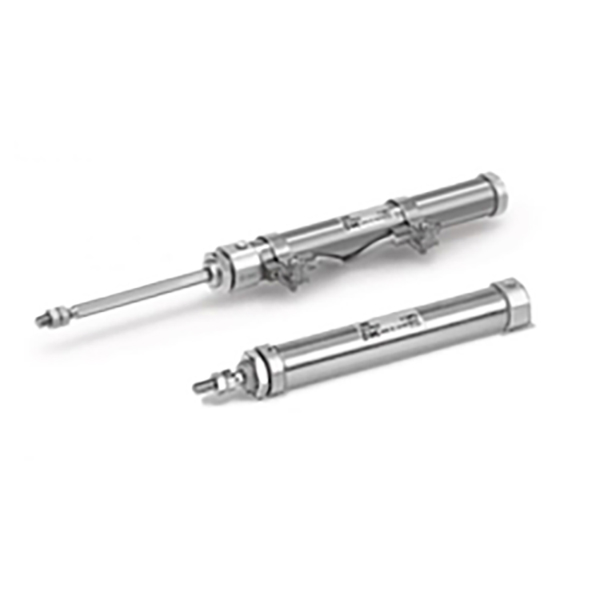

CJ2K সিরিজ স্টেইনলেস স্টীল মিনি সিলিন্ডার｜নন-রোটেটিং রড টাইপ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH CJ2K সিরিজ হল নন-রোটেটিং রড স্টেইনলেস স্টীল মিনি সিলিন্ডার, CJ2 মিনি সিলিন্ডার পরিবার থেকে প্রাপ্ত। মূল বৈশিষ্ট্য: হেক্সাগোনাল অ্যান্টি-ঘূর্ণন পিস্টন রড এক্সটেনশন এবং প্রত্যাহার করার সময় পিস্টন রড ঘূর্ণন রোধ করতে অভ্যন্তরীণ গাইড কাঠামোর সাথে একীভূত। নির্ভুল স্টেশনগুলির জন্য আদর্শ যেখানে শেষ ফিক্সচারটি অবশ্যই নির্দিষ্ট কৌণিক অবস্থান বজায় রাখতে হবে। 304 স্টেইনলেস স্টীল ব্যারেল, কমপ্যাক্ট এবং লাইটওয়েট গ্রহণ করা। তিনটি অপারেশন মোড সমর্থন করে: ডবল অভিনয়, একক অভিনয় বসন্ত রিটার্ন, একক অভিনয় বসন্ত প্রসারিত. বোরের মাপ: Φ10, Φ16। আমদানীকৃত মূল CJ2K এর সাথে সম্পূর্ণ মাত্রিকভাবে বিনিময়যোগ্য। ঐচ্ছিক অন্তর্নির্মিত চৌম্বকীয় রিং M9BW চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। ছোট অটোমেশন, 3C সরঞ্জাম, নির্ভুল টুলিং এবং জিগ পুশিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে গৃহীত।

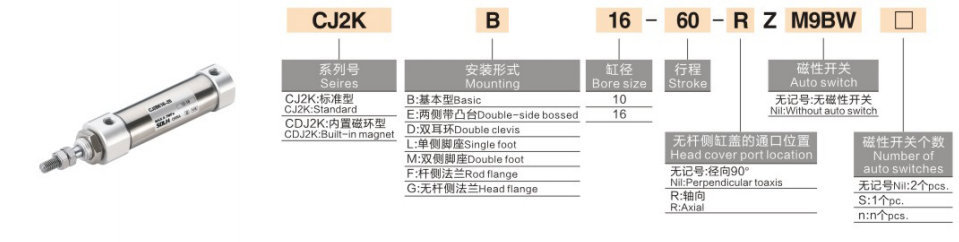

সম্পূর্ণ মডেল কোডিং ব্যাখ্যা

   1. মডেল উদাহরণ: CJ2KB10-30SZ-M9BW-B

   2. অর্ডারিং উদাহরণ

    CJ2KB10-30SZ-M9BW

     -- নন-রোটেটিং মিনি সিলিন্ডার, বেসিক মাউন্টিং, বোর 10, স্ট্রোক 30, সিঙ্গেল অ্যাক্টিং স্প্রিং রিটার্ন, বিল্ট-ইন ম্যাগনেটিক রিং, M9BW ম্যাগনেটিক সুইচ দিয়ে সজ্জিত।

মূল কাঠামো এবং কর্মক্ষমতা সুবিধা

   1. হেক্সাগোনাল পিস্টন রড যান্ত্রিক অ্যান্টি-ঘূর্ণন (কোর অ্যাডভান্টেজ)

     -- ষড়ভুজাকার ক্রস-সেকশন পিস্টন রড সামনের গাইড বুশিংয়ের সাথে মিলিত যা পরিধি ঘূর্ণন সীমাবদ্ধ করতে।

     -- বিরোধী ঘূর্ণন নির্ভুলতা: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°।

     --  ✅ রেসিপ্রোকেশনের সময় সাধারণ গোলাকার পিস্টন রডের বিনামূল্যে টর্শন দ্বারা সৃষ্ট বিচ্যুতি সমস্যা সমাধান করুন।

   2. 304 স্টেইনলেস স্টীল ব্যারেল, কমপ্যাক্ট পাতলা রূপরেখা

     -- মরিচা প্রতিরোধের এবং আর্দ্রতা-প্রমাণ কর্মক্ষমতা; নলাকার কাঠামো কমপ্যাক্ট সরঞ্জাম ক্যাবিনেটের ভিতরে ইনস্টলেশন স্থান সংরক্ষণ করে।

   3. একাধিক অপারেশন মোড উপলব্ধ

     -- ডাবল অ্যাক্টিং: উভয় দিকে এয়ার সাপ্লাই, স্থিতিশীল থ্রাস্ট, ক্রমাগত ভর উৎপাদনের জন্য পছন্দ করা হয়

     -- এস স্প্রিং রিটার্ন: প্রসারিত করুন যখন এনার্জিত হয়, পাওয়ার হারানোর পরে স্বয়ংক্রিয়ভাবে প্রত্যাহার করুন

     -- টি স্প্রিং প্রসারিত করুন: সক্রিয় হলে প্রত্যাহার করুন, সুরক্ষা রিসেট প্রয়োজনীয়তাগুলি পূরণ করতে পাওয়ার হারানোর পরে স্বয়ংক্রিয়ভাবে প্রসারিত করুন

   4. বৈচিত্রপূর্ণ মাউন্ট অপশন

     -- বেসিক টাইপ, ফুট মাউন্ট এল, ফ্ল্যাঞ্জ এফ, ডাবল ক্লিভিস ডি। উল্লম্ব, অনুভূমিক এবং উল্টানো সমাবেশ সমর্থন করে।

   5. তেল-মুক্ত অপারেশন

     -- স্থির দীর্ঘমেয়াদী অপারেশনের জন্য শুষ্ক তেল-মুক্ত সংকুচিত বাতাসের সাথে সামঞ্জস্যপূর্ণ, ভিতরে প্রাক-লেপা দীর্ঘ-স্থায়ী গ্রীস।

   6. ঐচ্ছিক চৌম্বক অবস্থান সনাক্তকরণ

     -- জেড সংস্করণ বিল্ট-ইন চুম্বক দিয়ে সজ্জিত, স্বয়ংক্রিয় ইন্টারলক নিয়ন্ত্রণের জন্য PLC-তে প্রসারিত/প্রত্যাহার করার জন্য M9BW সুইচের সাথে সহযোগিতা করুন।

   7. স্ট্যান্ডার্ড রাবার কুশন

     -- পিস্টনের প্রভাব শোষণ করতে এবং অপারেটিং শব্দ কমাতে উভয় প্রান্তে অন্তর্নির্মিত রাবার কুশন প্যাড।

স্ট্যান্ডার্ড প্রযুক্তিগত বিশেষ উল্লেখ

   1. তাত্ত্বিক আউটপুট থ্রাস্ট @0.5MPa (N)

নির্বাচন তুলনা: CJ2K নন-রোটেটিং VS স্ট্যান্ডার্ড CJ2 রাউন্ড রড

    1. ✅ এই কাজের শর্তে CJ2K পছন্দ করুন

     -- ফ্ল্যাট জিগস, শিফ্ট কাঁটা বা পজিশনিং পিন রডের প্রান্তে লাগানো, লোড ডিফ্লেকশন নিষিদ্ধ;

     -- ছোট ইন্ডেক্সিং টুলিং, গাইড খাঁজের ভিতরে ওয়ার্কপিস পুশ করা;

     -- ক্যামেরা এবং পরিদর্শন ফিক্সচারের রৈখিক ফিড যার জন্য ধ্রুবক কোণ প্রয়োজন;

     -- পিস্টন রডের সাথে সংযুক্ত ফ্ল্যাট ক্ল্যাম্প, টর্শন উপাদান জ্যামিং বা পজিশনিং ব্যর্থতার কারণ হবে।

   2. ❌ স্ট্যান্ডার্ড CJ2 গ্রহণযোগ্য পরিস্থিতি

     -- সরল ইজেকশন, বৃত্তাকার ওয়ার্কপিস পুশ করা, লোডের উপর কোন কৌণিক সীমাবদ্ধতা নেই, খরচের অগ্রাধিকার।

3-পদক্ষেপ নির্বাচন নির্দেশিকা

   1. বিরোধী মোচড় প্রয়োজনীয়তা নিশ্চিত করুন

     -- পজিশনিং গ্রুভ সহ ফ্ল্যাট/স্কোয়ার ফিক্সচার → অবশ্যই CJ2K নন-ঘূর্ণায়মান সংস্করণ বেছে নিতে হবে।

   2. অপারেশন মোড নির্বাচন করুন

     -- ক্রমাগত আদান-প্রদান এবং সর্বোচ্চ জোর → ডাবল অ্যাক্টিং (S/T প্রত্যয় ছাড়া)

     -- বাতাসের সাথে প্রসারিত করুন, শাটডাউনের পরে স্বয়ংক্রিয়ভাবে প্রত্যাহার করুন → এস স্প্রিং রিটার্ন

     -- বাতাসের সাথে প্রত্যাহার করুন, শাটডাউনের পরে স্বয়ংক্রিয়ভাবে বের করুন → টি বসন্ত প্রসারিত করুন

   3. সেন্সর এবং মাউন্টিং কনফিগার করুন

     -- পিএলসি অবস্থানের প্রতিক্রিয়া প্রয়োজন: প্রত্যয় Z যোগ করুন (বিল্ট-ইন ম্যাগনেট) + M9BW চৌম্বকীয় সুইচ

     -- মাউন্ট নির্বাচন: প্রান্ত মুখ ইনস্টলেশনের জন্য ফ্ল্যাঞ্জ F; পাশ ফ্রেম মাউন্ট জন্য পাদদেশ এল; ডবল ক্লিভিস ডি হিংড সুইং মোশনের জন্য

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- 3C অটোমেশন: PCB ফ্ল্যাট জিগ পুশিং, স্লটে সংযোগকারীর অবস্থান

     -- অপটিক্যাল পরিদর্শন সরঞ্জাম: স্থির সনাক্তকরণ কোণ সহ ক্যামেরা লিনিয়ার ফিডিং

     -- ছোট টুলিং এবং ফিক্সচার: ফ্ল্যাট ওয়ার্কপিস ইজেকশন, গাইড স্লটে উপাদান খাওয়ানো

     -- প্যাকেজিং যন্ত্রপাতি: ফ্ল্যাট শক্ত কাগজের অবস্থান, ছোট লেবেল পুশিং

     -- ল্যাবরেটরি অটোমেশন এবং আর্দ্র ওয়ার্কশপ (স্টেইনলেস স্টীল অ্যান্টি-রাস্ট ব্যারেল)

স্ট্যান্ডার্ড বায়ুসংক্রান্ত সার্কিট রেফারেন্স

   1. ডাবল অ্যাক্টিং পুশ সার্কিট

     -- AFC এয়ার ফিল্টার রেগুলেটর লুব্রিকেটর → 4V210-06 5/2 সোলেনয়েড ভালভ → PU4 টিউবিং → CJ2KB16-60Z-M9BW

   2. একক অভিনয় স্প্রিং রিসেট সার্কিট

     -- এআর প্রেসার রেগুলেটর → 3V210 3/2 সোলেনয়েড ভালভ → CJ2KB10-30SZ

ব্যবহারের জন্য সতর্কতা

     -- পিস্টন রডে অতিরিক্ত রেডিয়াল সাইড লোড এড়িয়ে চলুন। পার্শ্বীয় বল গাইড বুশিং পরিধানকে ত্বরান্বিত করে এবং ঘূর্ণনবিরোধী নির্ভুলতা হ্রাস করে।

     -- টর্শন মুহূর্ত কমাতে সমাপ্তি লোড ইনস্টল করুন।

     -- গাইড সমাবেশে ধুলো জ্যামিং প্রতিরোধ করতে আপস্ট্রিম এএফ এয়ার ফিল্টার ইনস্টল করুন।

     -- পূর্ণ 0.7MPa চাপে দীর্ঘমেয়াদী উচ্চ-গতির অপারেশন এড়িয়ে চলুন; রাবার কুশন সম্পূর্ণ ব্যবহার করুন.

     -- ফ্লোরিন রাবার সীল সংস্করণ শক্তিশালী অ্যাসিড এবং ক্ষার ক্ষয়কারী পরিবেশের জন্য কাস্টমাইজযোগ্য।

এক বাক্যের সারাংশ

     SOLH CJ2K স্টেইনলেস স্টীল নন-ঘূর্ণায়মান হেক্সাগোনাল রড মিনি সিলিন্ডার সুনির্দিষ্ট অ্যান্টি-টুইস্ট রৈখিক গতি প্রদান করে, একাধিক মাউন্টিং শৈলী সহ ডাবল/সিঙ্গেল অ্যাক্টিং ভেরিয়েন্টে উপলব্ধ, M9BW চৌম্বকীয় সুইচের সাথে সামঞ্জস্যপূর্ণ, 3C পরীক্ষার জন্য নিখুঁত অ্যাকচুয়েটর, অপটিক্যাল পজিশনিং এবং অপটিক্যাল পরিদর্শন স্টেশন। নিষিদ্ধ
